Serpentines Industriales: La Clave de la Durabilidad

En el corazón de numerosas operaciones industriales, especialmente aquellas que implican procesos de calentamiento o enfriamiento en entornos altamente agresivos, se encuentran los serpentines. Estas estructuras, esenciales para la transferencia de calor, deben soportar condiciones extremas que desafiarían a cualquier material común. La industria de la galvanoplastia, por ejemplo, es un campo donde la corrosión es una constante amenaza, y es aquí donde la selección y el diseño de los serpentines se convierten en un factor crítico para la eficiencia operativa y la longevidad de los equipos.

La necesidad de componentes que no solo transfieran calor de manera eficiente, sino que también resistan la implacable acción de ácidos, bases y soluciones químicas altamente reactivas, ha impulsado el desarrollo de serpentines especializados. Estos dispositivos no son meros tubos doblados; son el resultado de ingeniería precisa, selección de materiales avanzados y técnicas de fabricación que garantizan una larga duración libre de problemas, incluso en las peores condiciones corrosivas imaginables. Desde formas estándar hasta diseños completamente personalizados, la adaptabilidad es clave para satisfacer las demandas únicas de cada proceso industrial.

La Importancia Crítica de los Serpentines en Ambientes Corrosivos

Los entornos industriales, y en particular los de la galvanoplastia, presentan un desafío constante para los equipos debido a la presencia de líquidos altamente corrosivos a menudo a temperaturas elevadas. En estas condiciones, los sistemas de intercambio de calor convencionales fabricados con materiales estándar sufrirían una rápida degradación, llevando a fallas prematuras, costosos tiempos de inactividad y riesgos de seguridad. Aquí es donde los serpentines especializados demuestran su valor insustituible.

La función principal de un serpentín es facilitar la transferencia de energía térmica entre dos fluidos. En la galvanoplastia, esto podría significar calentar un baño de electrólisis para mantener una temperatura óptima de reacción o enfriar una solución para controlar la velocidad de deposición. La elección del material del serpentín es fundamental, ya que debe ser compatible con la química del baño y resistir el ataque corrosivo durante un período prolongado. Una falla en el serpentín no solo interrumpe la producción, sino que también puede contaminar el baño, arruinando el producto y requiriendo un costoso reemplazo de la solución.

Además de la resistencia a la corrosión, la durabilidad mecánica es otro aspecto crucial. Los serpentines deben soportar presiones internas, vibraciones y, en algunos casos, el estrés de ciclos térmicos. Un diseño robusto y una fabricación de alta calidad son esenciales para asegurar que el serpentín no solo resista la corrosión, sino que también mantenga su integridad estructural a lo largo del tiempo. Esto se traduce en una mayor vida útil del equipo, menores costos de mantenimiento y una operación más segura y eficiente.

Variedad de Formas: Adaptabilidad para Cada Necesidad

La eficacia de un serpentín no solo depende del material, sino también de su forma y cómo se integra en el tanque o sistema. Las configuraciones de los serpentines se diseñan para optimizar la transferencia de calor dentro de los espacios disponibles y para adaptarse a las características del fluido y del proceso. La capacidad de fabricar una gran variedad de formas estándar, así como de diseñar y producir serpentines con requerimientos específicos, es un diferenciador clave en este sector.

• Serpentines de Forma Estándar: Son las configuraciones más comunes y versátiles, adecuadas para una amplia gama de aplicaciones. Su diseño suele ser simple, lo que facilita su instalación y mantenimiento.
• Serpentines Tipo Parrilla: Estas configuraciones se asemejan a una parrilla o rejilla, con múltiples tubos paralelos que maximizan la superficie de contacto para la transferencia de calor. Son ideales para tanques grandes donde se requiere una distribución uniforme del calor.
• Serpentines Ovalados: Su forma ovalada permite una mejor circulación del fluido alrededor del serpentín, reduciendo la acumulación de sedimentos y mejorando la eficiencia de la transferencia de calor. Son particularmente útiles en tanques con espacios limitados o donde se busca minimizar la obstrucción al flujo.

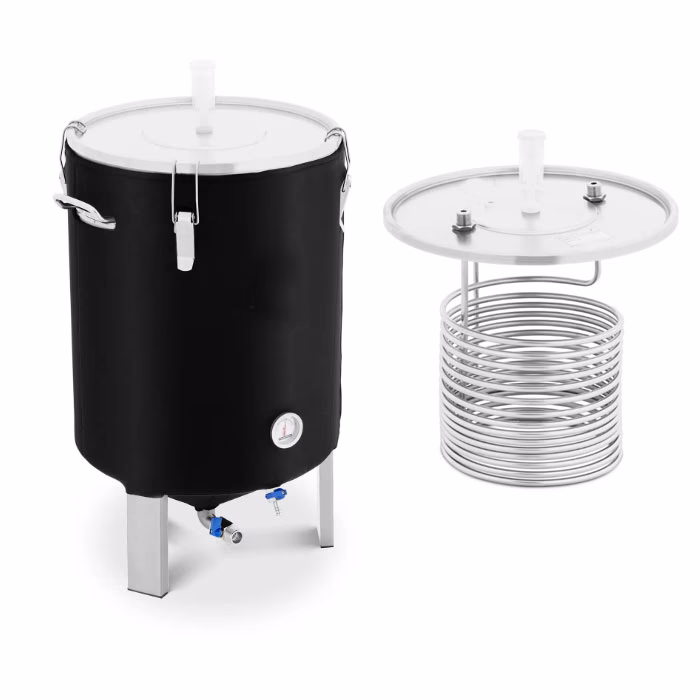

• Serpentines Tipo Espirales: Diseñados con una forma helicoidal o en espiral, son excelentes para aplicaciones donde se necesita una gran superficie de intercambio de calor en un volumen compacto. Son comúnmente utilizados en tanques verticales, sumergiéndose desde la parte superior, o en tanques horizontales donde se requiere una inmersión completa y un calentamiento o enfriamiento rápido. Su diseño permite una agitación natural del fluido alrededor del serpentín, mejorando la eficiencia.

La elección de la forma del serpentín depende directamente del tipo de tanque (vertical u horizontal), el volumen del fluido, la viscosidad, la presencia de sólidos en suspensión y los requisitos específicos de transferencia de calor. La personalización del diseño permite optimizar el rendimiento y la vida útil del serpentín, asegurando que se ajuste perfectamente a las necesidades operativas de cada cliente.

Materiales de Construcción: La Clave de la Durabilidad y Resistencia a la Corrosión

La selección del material es, sin duda, el factor más crítico para la supervivencia de un serpentín en un ambiente corrosivo. Cada material tiene propiedades únicas que lo hacen adecuado para ciertos tipos de químicos y condiciones de operación. A continuación, se detallan los materiales más comunes utilizados en la fabricación de serpentines de alta resistencia:

Titanio

El Titanio es un metal excepcional conocido por su impresionante resistencia a la corrosión, especialmente en presencia de cloruros, soluciones de hipoclorito, ácidos oxidantes fuertes (como el ácido nítrico) y agua de mar. Su pasivación natural forma una capa de óxido extremadamente estable que lo protege del ataque químico. Es ligero, tiene una excelente relación resistencia-peso y mantiene su integridad mecánica a altas temperaturas. Esto lo hace ideal para aplicaciones en la galvanoplastia donde se utilizan soluciones agresivas de níquel, cromo, estaño y zinc. Sin embargo, su alto costo inicial puede ser una consideración.

Acero Inoxidable

El Acero Inoxidable es una opción popular debido a su versatilidad, buena resistencia a la corrosión y costo relativamente moderado. Existen varias aleaciones, siendo las series 300 (como el 304 y el 316) las más comunes. El Acero Inoxidable 316L, con su bajo contenido de carbono y adición de molibdeno, ofrece una resistencia superior a la corrosión por picaduras y a la corrosión intergranular, lo que lo hace adecuado para una gama más amplia de ácidos y sales que el 304. Es excelente para soluciones alcalinas, ácidos orgánicos y ciertas soluciones salinas. Sin embargo, no es adecuado para ácidos muy fuertes como el clorhídrico o el sulfúrico concentrado caliente, o entornos con alta concentración de cloruros donde el Titanio sería la opción preferida.

Acero al Carbón

El Acero al Carbón es la opción más económica y se utiliza cuando la resistencia a la corrosión no es una preocupación primordial o cuando el fluido de proceso es compatible con él. Es adecuado para aplicaciones con agua, vapor, aceites y ciertas soluciones no corrosivas. Su principal desventaja es su susceptibilidad a la oxidación y la corrosión en presencia de ácidos o humedad, lo que limita su uso en la mayoría de los procesos de galvanoplastia a menos que se aplique un revestimiento protector que, con el tiempo, podría fallar.

Plomo Antimonial

El Plomo Antimonial es una aleación de plomo con un pequeño porcentaje de antimonio (típicamente 4-6%) que mejora su resistencia mecánica. Históricamente, ha sido y sigue siendo un material elegido para serpentines en aplicaciones que involucran ácido sulfúrico concentrado o diluido, ya que el plomo forma una capa protectora de sulfato de plomo. También es resistente al ácido crómico. Sin embargo, su toxicidad, su densidad y su menor resistencia mecánica en comparación con los metales más modernos limitan su uso en otras aplicaciones. Requiere un manejo y una instalación cuidadosos.

Circonio

El Circonio es un material de ingeniería avanzada que ofrece una resistencia a la corrosión excepcional, comparable e incluso superior a la del Titanio en ciertos entornos. Es particularmente resistente a una amplia gama de ácidos, incluyendo el clorhídrico, el sulfúrico y el nítrico en concentraciones y temperaturas elevadas, donde el Titanio podría sufrir corrosión por picaduras. Su resistencia en medios reductores y oxidantes lo convierte en una opción premium para las condiciones más exigentes. El principal inconveniente del Circonio es su muy alto costo, lo que restringe su uso a aplicaciones críticas donde ningún otro material puede sobrevivir.

Tabla Comparativa de Materiales para Serpentines

Diseño Personalizado vs. Estándar: Optimizando el Rendimiento

Mientras que los serpentines de forma estándar ofrecen soluciones rápidas y rentables para muchas aplicaciones, la capacidad de diseñar y fabricar serpentines con requerimientos específicos es fundamental para maximizar la eficiencia y la vida útil en entornos industriales complejos. Un diseño personalizado considera factores como:

• Geometría del Tanque: La forma y el tamaño del tanque dictan las dimensiones y la configuración del serpentín para asegurar un ajuste perfecto y una distribución uniforme del calor.
• Requisitos de Transferencia de Calor: La cantidad de calor que necesita ser añadido o removido, la temperatura de operación y el caudal de los fluidos influyen en el área de superficie requerida del serpentín y en el grosor de la pared.
• Naturaleza del Fluido: La viscosidad, la presencia de partículas sólidas y la densidad del fluido pueden afectar la circulación y la eficiencia del intercambio de calor, requiriendo diseños específicos para evitar el ensuciamiento.
• Facilidad de Mantenimiento: Un buen diseño personalizado también considera la facilidad de instalación, limpieza y posible reparación del serpentín, minimizando el tiempo de inactividad.

La fabricación de serpentines a medida permite a las empresas optimizar sus procesos, reducir el consumo de energía y prolongar la vida útil de sus equipos, lo que se traduce en un ahorro significativo a largo plazo. La experiencia en ingeniería es crucial para traducir las necesidades del cliente en un diseño funcional y eficiente.

Ventajas de un Suministro Rápido y Fiable

En la industria, el tiempo es dinero. Una falla en un componente crítico como un serpentín puede detener una línea de producción completa, resultando en pérdidas económicas considerables. Por ello, la capacidad de surtir rápidamente una gran variedad de serpentines, tanto de forma estándar como personalizados, es una ventaja competitiva invaluable. Un proveedor que puede responder con agilidad a las necesidades de sus clientes minimiza el tiempo de inactividad, facilita el mantenimiento preventivo y asegura que las operaciones puedan reanudarse con la menor demora posible. Esta eficiencia en el suministro es un pilar fundamental para la confiabilidad operativa de cualquier planta industrial.

Preguntas Frecuentes sobre Serpentines Industriales

¿Por qué es crucial el material del serpentín en la galvanoplastia?

El material del serpentín es crucial en la galvanoplastia debido a la naturaleza altamente corrosiva de los baños químicos (ácidos, bases, sales metálicas) a menudo a temperaturas elevadas. Un material inadecuado se corroería rápidamente, contaminando el baño, fallando prematuramente y causando costosas interrupciones en la producción. La elección correcta asegura la resistencia química, la integridad estructural y una larga vida útil.

¿Qué forma de serpentín es mejor para tanques horizontales?

Para tanques horizontales, los serpentines de forma estándar, tipo parrilla u ovalados suelen ser adecuados, dependiendo del espacio disponible y la necesidad de distribución del calor. Los serpentines tipo espiral también pueden ser utilizados si se diseñan para ser sumergidos lateralmente o si el tanque tiene una profundidad suficiente para permitir su inmersión vertical desde una abertura superior.

¿Cuándo debo elegir Titanio sobre Acero Inoxidable?

Debe elegir Titanio sobre Acero Inoxidable cuando las soluciones de proceso contengan cloruros en concentraciones elevadas (donde el Acero Inoxidable es propenso a la corrosión por picaduras), o en presencia de ácidos oxidantes muy fuertes como el nítrico caliente. El Titanio ofrece una resistencia superior en estos entornos, aunque a un costo inicial más alto.

¿Es el Acero al Carbón una opción viable para serpentines en ambientes corrosivos?

Generalmente, el Acero al Carbón no es una opción viable para serpentines en ambientes corrosivos debido a su baja resistencia a la oxidación y al ataque químico. Se reserva para aplicaciones donde el fluido es no corrosivo (como agua o vapor) o cuando se utiliza un revestimiento protector que puede requerir un mantenimiento frecuente y tiene riesgo de falla.

¿Cómo se asegura la larga duración de estos serpentines?

La larga duración de los serpentines se asegura mediante una combinación de factores: la selección del material más adecuado para las condiciones específicas de corrosión y temperatura, un diseño de ingeniería preciso que considera la geometría del tanque y los requisitos de transferencia de calor, y una fabricación de alta calidad que cumple con los estándares más estrictos. Además, un mantenimiento adecuado y una limpieza periódica contribuyen significativamente a su vida útil.

En resumen, la elección del serpentín adecuado es una decisión estratégica que impacta directamente la eficiencia, la seguridad y la rentabilidad de cualquier operación industrial expuesta a la corrosión. La disponibilidad de una amplia gama de materiales avanzados como el Titanio, el Acero Inoxidable, el Plomo Antimonial y el Circonio, junto con la capacidad de diseñar formas adaptadas a cada necesidad, permite a las industrias optimizar sus procesos de transferencia de calor. La ingeniería especializada y la capacidad de un suministro rápido y fiable son pilares fundamentales para garantizar que estos componentes críticos ofrezcan un rendimiento impecable y una larga vida útil en los entornos más desafiantes.
