Tubos de Acero: Geometría y Resistencia Estructural

El acero es un material omnipresente en la ingeniería y la construcción moderna, y una de sus formas más versátiles y ampliamente utilizadas son los tubos. Desde estructuras gigantescas hasta mobiliario delicado, la capacidad de los tubos de acero para combinar ligereza con una resistencia excepcional los convierte en elementos fundamentales. Sin embargo, no todos los tubos son iguales; sus propiedades mecánicas y estructurales varían significativamente según su geometría y las características de su sección transversal. Comprender estas propiedades es crucial para ingenieros, arquitectos y diseñadores, ya que de ellas depende la seguridad y eficiencia de cualquier aplicación.

La versatilidad de los tubos de acero, incluyendo aquellos fabricados con acero inoxidable para aplicaciones que requieren resistencia a la corrosión o una estética superior, radica en su capacidad para ofrecer una relación resistencia-peso excepcional. Esto se logra concentrando el material lejos del eje neutro, lo que maximiza la resistencia a la flexión y la torsión mientras se minimiza el peso. Esta característica los hace ideales para una infinidad de usos, desde la construcción de puentes y edificios hasta la fabricación de equipos industriales y componentes automotrices.

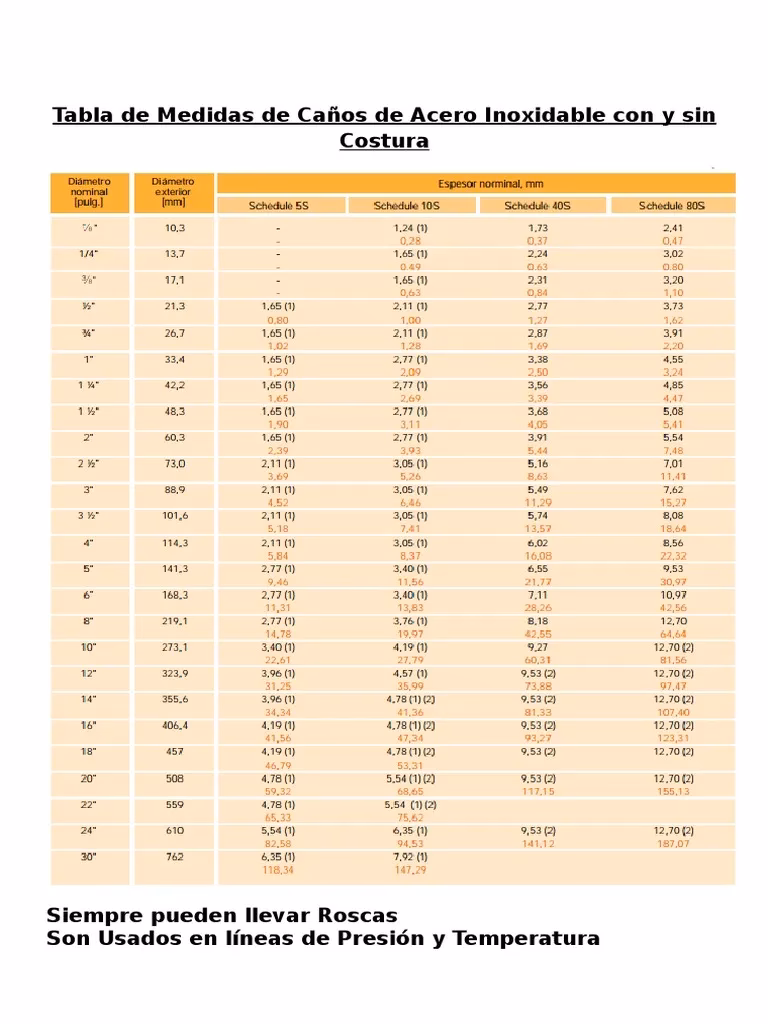

Tipos de Tubos de Acero Según su Geometría

Cuando pensamos en tubos de acero, a menudo nos viene a la mente la forma cilíndrica tradicional. Sin embargo, la industria ofrece una amplia gama de geometrías, cada una diseñada para satisfacer requisitos específicos de carga y estética. Los principales tipos incluyen:

• Tubos Circulares: Son la forma más común y eficiente para resistir presiones internas o externas, y para aplicaciones que requieren una excelente resistencia a la torsión. Su simetría los hace igualmente resistentes en todas las direcciones de flexión.
• Tubos Cuadrados: Ofrecen una buena resistencia a la flexión en dos direcciones perpendiculares y son estéticamente atractivos para muchas aplicaciones arquitectónicas y de mobiliario. Su superficie plana facilita las conexiones y la instalación.
• Tubos Rectangulares: Similar a los cuadrados, pero con una mayor versatilidad en el diseño debido a sus dos dimensiones distintas. Son ideales para aplicaciones donde se requiere una mayor rigidez en una dirección específica (generalmente la de mayor altura) o donde las superficies planas son ventajosas para uniones y fijaciones. Son comúnmente conocidos como Perfiles Estructurales Huecos Rectangulares (RHS, por sus siglas en inglés).
• Tubos Ovalados y Elípticos: Utilizados en aplicaciones más especializadas donde se busca una estética particular, un perfil aerodinámico o un compromiso entre las propiedades de los tubos circulares y rectangulares.

Dentro de esta diversidad, los tubos de sección rectangular son de particular interés en la construcción y la fabricación debido a su eficiencia estructural y facilidad de conexión. Su diseño permite maximizar la resistencia a la flexión y la compresión con un peso relativamente bajo, lo que los hace ideales para columnas, vigas y marcos. La comprensión de sus propiedades geométricas es fundamental para su aplicación óptima.

Parámetros Clave en la Sección Transversal de Tubos Rectangulares

Para entender el comportamiento de un tubo de acero bajo diferentes cargas, es fundamental conocer y calcular ciertos parámetros de su sección transversal. Estos valores son la base de los cálculos de diseño estructural y determinan cómo reaccionará el material frente a esfuerzos de compresión, tracción, flexión y torsión. A continuación, detallamos los más importantes para tubos de sección rectangular:

Área Bruta de la Sección Transversal (Ag)

El Área Bruta de la Sección Transversal (Ag) es el parámetro más fundamental y representa la superficie total de material en la sección del tubo. Se calcula fácilmente restando el área del hueco interior del área total exterior del perfil. Su importancia radica en que es el valor directo para determinar el peso lineal del tubo (multiplicando Ag por la densidad del acero), lo cual es crucial para estimar las cargas muertas en una estructura y para los costos de transporte y manipulación. Además, Ag es el denominador clave para calcular los esfuerzos normales (tensión o compresión) en un elemento bajo carga axial, ya que el esfuerzo es igual a la fuerza dividida por el área (σ = P/Ag). Un Ag mayor indica una mayor cantidad de material disponible para resistir estas fuerzas, lo que se traduce en una mayor capacidad de carga axial y una menor deformación bajo la misma carga.

Momento de Inercia de la Sección (I)

El Momento de Inercia de la Sección (I), o segundo momento de área, es una propiedad geométrica que mide la resistencia de un elemento a la flexión. Es un parámetro crítico para el diseño de vigas y elementos sometidos a flexión. Cuanto mayor sea el valor de I, mayor será la rigidez del tubo y menor será su deformación bajo una carga de flexión determinada. Para una sección rectangular, se calculan dos momentos de inercia principales: Ix (respecto al eje X, que suele ser el eje horizontal) y Iy (respecto al eje Y, el vertical). La resistencia a la flexión de un tubo rectangular es mayor cuando la carga se aplica de manera que la flexión ocurre alrededor de su eje de mayor momento de inercia. Es por ello que las vigas rectangulares suelen colocarse con su lado más largo en la dirección de la altura para maximizar su resistencia a la flexión vertical. Este parámetro es vital para controlar las deflexiones y asegurar la estabilidad de elementos estructurales como vigas y columnas esbeltas, previniendo fallas por inestabilidad.

Radio de Giro (r)

El Radio de Giro (r) es una medida de la distribución del área de la sección transversal con respecto a un eje. Es un parámetro directamente relacionado con la esbeltez de un elemento y, por lo tanto, crucial para evaluar su susceptibilidad al pandeo bajo cargas de compresión. Se calcula como la raíz cuadrada del momento de inercia de la sección dividido por su área bruta (r = √(I/Ag)). Un radio de giro más grande indica que el material está distribuido más lejos del centroide de la sección, lo que le confiere una mayor resistencia al pandeo. En diseño de columnas, un menor radio de giro (es decir, una sección más "compacta" o menos esbelta en una dirección) se asocia con una mayor propensión al pandeo, por lo que es esencial considerar el radio de giro mínimo de la sección para determinar la capacidad de carga crítica de la columna. Es un indicador clave de la eficiencia de la sección para resistir la inestabilidad.

Módulo Resistente Elástico de la Sección (W)

El Módulo Resistente Elástico de la Sección (W), también conocido como módulo de sección elástico, es una propiedad geométrica que se utiliza para determinar los esfuerzos máximos de flexión que experimenta una viga. Se calcula dividiendo el momento de inercia de la sección (I) por la distancia desde el eje neutro hasta la fibra más alejada de la sección (y_max): W = I / y_max. En el diseño, el esfuerzo de flexión (σ) se calcula como el momento flector (M) dividido por W (σ = M/W). Un valor de W más alto indica que la sección puede soportar un mayor momento flector antes de que el esfuerzo en sus fibras extremas alcance el límite elástico del material. Es esencial para garantizar que la estructura se mantenga dentro de su rango de comportamiento elástico y no sufra deformaciones permanentes bajo las cargas de servicio, asegurando la funcionalidad y la integridad a largo plazo.

Momento Estático de Media Sección (S)

El Momento Estático de Media Sección (S), también conocido como primer momento de área, es un parámetro menos intuitivo para el público general pero fundamental en el cálculo de los esfuerzos cortantes en vigas. Representa el "momento" del área de una porción de la sección (típicamente, la mitad superior o inferior del área) con respecto a un eje particular (generalmente el eje neutro). Se calcula como la suma del producto de cada área elemental por su distancia al eje. Aunque su definición es abstracta, S es un componente esencial en la fórmula de esfuerzo cortante (τ = VQ/It, donde Q es el momento estático, V es la fuerza cortante, I es el momento de inercia y t es el espesor). Un correcto cálculo de S es vital para asegurar que el tubo pueda soportar las fuerzas de corte sin fallar, especialmente en las zonas cercanas a los apoyos o puntos de aplicación de carga, donde los esfuerzos cortantes suelen ser máximos.

Módulo Plástico de la Sección (Z)

El Módulo Plástico de la Sección (Z), también denotado a veces como Wp, es una propiedad crucial en el diseño estructural cuando se permite que el material alcance su comportamiento plástico. A diferencia del módulo elástico (W), que se basa en la distribución lineal del esfuerzo hasta el límite elástico, el módulo plástico considera que toda la sección ha alcanzado la fluencia (el esfuerzo de fluencia, Fy) antes del colapso. Se calcula como la suma de los momentos estáticos de las áreas de la sección ubicadas a cada lado del eje neutro plástico (que divide la sección en dos áreas iguales). El módulo plástico siempre es mayor que el módulo elástico para una misma sección, lo que refleja la capacidad adicional de la sección para soportar momentos flectores una vez que se ha formado una rótula plástica. Es fundamental para el diseño por capacidad y para determinar la resistencia última de vigas y otros elementos bajo flexión severa, permitiendo un uso más eficiente y económico del material.

Módulo de Torsión (J)

El Módulo de Torsión (J), o constante de torsión, es una propiedad de la sección transversal que mide su resistencia a la torsión, es decir, al retorcimiento alrededor de su eje longitudinal. Para secciones cerradas y huecas como los tubos de acero, el módulo de torsión es considerablemente alto en comparación con secciones abiertas (como perfiles I o C), lo que los hace extremadamente eficientes para resistir cargas torsionales. Un valor de J mayor indica una mayor rigidez torsional y una menor deformación angular bajo un momento torsor dado. Este parámetro es vital en el diseño de elementos que actúan como ejes de transmisión, soportes de voladizos donde la carga genera torsión o en estructuras donde se espera una distribución de carga asimétrica que induzca momentos torsores significativos. La capacidad de los tubos rectangulares para resistir la torsión los hace valiosos en marcos espaciales y estructuras que requieren rigidez en todas las direcciones.

Módulo de Alabeo (Cw)

El Módulo de Alabeo (Cw) es una propiedad de la sección transversal que describe su resistencia a la torsión por alabeo. El alabeo se refiere a la distorsión de la sección transversal de un elemento cuando está sometido a torsión, especialmente la torsión no uniforme. Si bien es un parámetro de suma importancia para secciones abiertas (como perfiles I o C), donde el alabeo puede ser significativo y generar esfuerzos adicionales, para secciones cerradas como los tubos rectangulares, el alabeo de la sección transversal está inherentemente restringido. Esto significa que la torsión en tubos cerrados es predominantemente "torsión de Saint-Venant" (torsión uniforme), y los efectos de alabeo son a menudo despreciables o muy pequeños en la mayoría de las aplicaciones de diseño estándar. Sin embargo, en situaciones de torsión no uniforme, como en voladizos largos o en conexiones específicas, o al considerar fenómenos de pandeo torsional-flexional, el módulo de alabeo puede volverse relevante para un análisis más preciso. Su consideración asegura que las deformaciones y esfuerzos generados por este tipo de torsión sean correctamente evaluados en escenarios complejos.

Aplicaciones Comunes de los Tubos de Acero Rectangulares

La combinación única de resistencia, ligereza y versatilidad dimensional hace que los tubos de acero de sección rectangular sean invaluables en una amplia gama de aplicaciones:

• Construcción Estructural: Utilizados como columnas, vigas, celosías, y elementos de soporte en edificios, puentes, pasarelas y naves industriales. Su capacidad para soportar grandes cargas axiales y momentos flectores los hace ideales para estructuras modernas y de gran luz.
• Fabricación de Maquinaria: Componentes de chasis, brazos de maquinaria, estructuras de soporte para equipos industriales, agrícolas y de manipulación de materiales.
• Mobiliario y Diseño Interior: Mesas, sillas, estanterías, marcos de camas y otros elementos decorativos y funcionales, donde se valora su estética limpia, moderna y su facilidad de integración.
• Industria Automotriz y de Transporte: Chasis de vehículos, remolques, barras antivuelco, estructuras de seguridad y carrocerías de autobuses.
• Infraestructura Urbana: Postes de alumbrado, barandales, señalización vial, estructuras de marquesinas y soportes para paneles solares.
• Cercas y Vallas: Elementos resistentes y duraderos para seguridad perimetral en propiedades residenciales, comerciales e industriales.
• Equipos Deportivos: Marcos de bicicletas, equipos de gimnasio y estructuras de parques infantiles, donde la relación resistencia-peso es crítica.

La facilidad para soldar y unir estos perfiles, junto con su resistencia a la corrosión (especialmente en el caso del acero inoxidable), amplía aún más su utilidad en ambientes desafiantes y para aplicaciones de larga duración.

Ventajas Generales de los Tubos de Acero

Más allá de las particularidades de cada geometría, los tubos de acero en general ofrecen una serie de ventajas que los consolidan como un material de elección en múltiples sectores:

• Alta Resistencia a Peso: Proporcionan una excelente resistencia estructural con un peso relativamente bajo, lo que reduce las cargas muertas en las estructuras y los costos de transporte y cimentación.
• Versatilidad de Diseño: Disponibles en una amplia gama de tamaños, espesores y formas, lo que permite a los diseñadores optimizar el uso del material para cada aplicación específica, adaptándose a diversas necesidades estéticas y funcionales.
• Durabilidad: El acero es un material intrínsecamente duradero. Los tubos de acero, especialmente los de acero inoxidable, son resistentes a la corrosión, al fuego (con tratamiento adecuado) y a las plagas, lo que garantiza una larga vida útil con mínimo mantenimiento, reduciendo los costos a largo plazo.
• Sostenibilidad: El acero es 100% reciclable sin pérdida de propiedades, lo que contribuye a la economía circular y reduce el impacto ambiental. Muchos tubos de acero modernos ya contienen un porcentaje significativo de material reciclado.
• Facilidad de Fabricación: Se pueden cortar, soldar, doblar y perforar con relativa facilidad, permitiendo la creación de estructuras complejas y personalizadas en taller, lo que agiliza los tiempos de construcción en obra.
• Estabilidad Dimensional: Mantienen su forma y dimensiones bajo diversas condiciones ambientales y de carga, lo que es vital para la precisión en la ingeniería y la construcción.

Estas ventajas, combinadas con la comprensión detallada de sus propiedades geométricas, permiten a los ingenieros diseñar estructuras seguras, eficientes y económicamente viables, aprovechando al máximo el potencial de este material extraordinario.

Preguntas Frecuentes sobre Tubos de Acero

¿Cuál es la diferencia principal entre un tubo cuadrado y uno rectangular en términos de uso estructural?

La principal diferencia radica en su resistencia a la flexión y la optimización del material. Un tubo cuadrado ofrece la misma resistencia en ambas direcciones de flexión debido a su simetría. En cambio, un tubo rectangular tiene un eje principal más fuerte (generalmente el más largo) y un eje secundario más débil. Esto permite optimizar el diseño, colocando el eje más fuerte en la dirección donde se espera la mayor carga de flexión, lo que resulta en una mayor eficiencia material y peso reducido para ciertas aplicaciones donde las cargas son predominantemente unidireccionales.

¿Por qué es tan importante el Momento de Inercia (I) en el diseño de vigas?

El Momento de Inercia es fundamental porque cuantifica la resistencia de una sección a la flexión y su rigidez. Un valor de I más alto significa que la viga se deformará menos bajo la misma carga y será más resistente a la flexión. Es directamente proporcional a la rigidez de la viga, lo que es crucial para controlar las deflexiones y vibraciones en estructuras, asegurando su funcionalidad y confort. Sin un conocimiento preciso del Momento de Inercia, sería imposible predecir con exactitud cómo se comportará una viga bajo carga.

¿Cómo afecta el Radio de Giro (r) a la capacidad de carga de una columna?

El Radio de Giro es esencial para determinar la esbeltez de una columna, la cual influye directamente en su tendencia al pandeo. Cuanto menor sea el radio de giro de una sección en una dirección determinada, más esbelta será la columna en esa dirección y, por lo tanto, más susceptible al pandeo bajo cargas de compresión. Los ingenieros utilizan el radio de giro para calcular la carga crítica de pandeo de Euler y diseñar columnas que sean estables y seguras, evitando fallas catastróficas por inestabilidad lateral o torsional.

¿Qué ventaja ofrece el Módulo Plástico (Z) sobre el Módulo Elástico (W) en el diseño?

El Módulo Elástico (W) se utiliza para garantizar que la estructura se mantenga dentro del rango elástico, sin sufrir deformaciones permanentes. El Módulo Plástico (Z), sin embargo, considera la capacidad adicional que tiene el material para redistribuir los esfuerzos una vez que ha comenzado a fluir, permitiendo que la sección desarrolle su resistencia máxima antes del colapso. Esto es crucial en el diseño por resistencia última, donde se busca aprovechar toda la capacidad del material hasta la fluencia plástica, llevando la estructura hasta su límite de carga segura, lo que puede resultar en diseños más eficientes y económicos al optimizar el uso del acero.

¿Los tubos de acero inoxidable tienen las mismas propiedades geométricas que los de acero al carbono?

Sí, las propiedades geométricas de la sección transversal (como Ag, I, r, W, Z, J, Cw) dependen exclusivamente de la forma y dimensiones físicas del tubo (longitud, ancho, alto y espesor de pared), no del tipo específico de acero. Por lo tanto, un tubo rectangular de acero inoxidable con las mismas dimensiones que un tubo rectangular de acero al carbono tendrá exactamente las mismas propiedades geométricas. Lo que cambia entre el acero inoxidable y el acero al carbono son las propiedades mecánicas del material en sí (como el límite elástico, la resistencia a la tracción, la ductilidad y la resistencia a la corrosión), que se utilizan junto con las propiedades geométricas para calcular la capacidad de carga y el comportamiento de la estructura bajo diferentes tipos de esfuerzos.

Conclusión

La elección y el diseño de tubos de acero, especialmente aquellos de sección rectangular, van mucho más allá de una simple selección de forma. Implican una profunda comprensión de cómo la geometría de la sección transversal interactúa con las propiedades del material para soportar cargas y resistir deformaciones. Parámetros como el área bruta, los momentos de inercia, los radios de giro y los módulos resistentes son herramientas indispensables en manos de los ingenieros para crear estructuras seguras, eficientes y duraderas.

Desde la imponente silueta de un rascacielos hasta la discreta elegancia de un mueble, los tubos de acero son protagonistas silenciosos que demuestran la sofisticación de la ingeniería moderna. Al dominar el significado y la aplicación de estas propiedades, se abre un mundo de posibilidades para innovar y construir con confianza, aprovechando al máximo el potencial de este material extraordinario y su capacidad para adaptarse a las demandas más exigentes de cualquier proyecto.
