Dureza Brinell: Clave en el Acero Inoxidable

En el vasto universo de los materiales, comprender sus propiedades es fundamental para su correcta aplicación en ingeniería y diseño. Entre estas propiedades, la dureza emerge como un indicador crucial de la resistencia superficial de un material. Pero, ¿qué implica exactamente la dureza y cómo se mide con precisión? En este artículo, nos adentraremos en el método Brinell, una técnica de ensayo ampliamente reconocida, explorando sus fundamentos, su aplicación y su particular relevancia para materiales tan importantes como el acero inoxidable.

¿Qué es la Dureza de los Materiales?

Antes de sumergirnos en el método Brinell, es esencial definir la dureza en un sentido más amplio. La dureza de un material se concibe como la capacidad de su capa superficial para resistir la deformación elástica o plástica, o incluso la destrucción, cuando es sometido a esfuerzos de contacto localizados. Estos esfuerzos son generados por otro cuerpo, conocido como indentador o penetrador, que es inherentemente más duro y no sufre deformaciones residuales durante el contacto.

En términos prácticos, la dureza se entiende como la resistencia de un material a la penetración superficial bajo una carga aplicada. De esta definición se desprenden varias conclusiones clave:

• La dureza es una propiedad inherente a la capa superficial del material, no una propiedad intrínseca de todo el volumen del material en sí.
• Los métodos de dureza por indentación, como el Brinell, implican la aplicación de esfuerzos de contacto, lo que permite cuantificar la dureza dentro de una escala definida.
• Es imperativo que el indentador o penetrador utilizado en el ensayo no experimente deformaciones residuales, garantizando así la precisión de la medición.

El Método Brinell: Un Estándar en la Medición de Dureza

La dureza Brinell, definida por la norma ASTM E 10-78, es un método de ensayo por indentación que se ha consolidado como uno de los más fiables y utilizados en la industria. Este proceso involucra el uso de una máquina calibrada que fuerza una bola, ya sea de acero extraduro o de carburo de tungsteno, de un diámetro "D" preestablecido, contra la superficie del material a ensayar. La aplicación de una fuerza "P" durante un tiempo "t" específico genera una huella en forma de casquete esférico, cuyo diámetro "d" es el valor principal medido en el ensayo.

El valor de la dureza Brinell (HB) se deriva de la relación entre la carga aplicada y la superficie de la huella resultante. Matemáticamente, se expresa como:

HB = P / S

Donde "P" es la fuerza aplicada en kilopondios (kp) y "S" es la superficie de la huella en milímetros cuadrados (mm²), que corresponde a la superficie del casquete esférico. Para facilitar los cálculos en la práctica, se utiliza una formulación más simplificada:

HB = (2P) / [πD(D - √(D² - d²))]

En esta fórmula:

• P: Es la carga aplicada durante el ensayo, expresada en kilopondios (kp).
• D: Representa el diámetro de la bola indentadora, en milímetros (mm).
• d: Corresponde al diámetro medio de la huella circular dejada en la superficie del material ensayado, también en milímetros (mm).

La elección del indentador es crucial: para materiales más blandos o muestras delgadas, se emplea una bola de acero templado extraduro. Sin embargo, para materiales con una dureza esperada superior a los 400 HB, se recomienda encarecidamente el uso de penetradores de carburo de tungsteno, debido a su mayor resistencia a la deformación.

Condiciones Estándar y No Estándar del Ensayo Brinell

El método Brinell posee unas condiciones estándar que aseguran la comparabilidad de los resultados a nivel global. Estas son:

• Diámetro de la bola (D): 10 mm
• Carga aplicada (P): 3000 kp
• Duración de la carga (t): 10 a 15 segundos

Cuando un material es ensayado bajo estas condiciones estándar, el número de dureza Brinell resultante se denota simplemente con el sufijo "HB", por ejemplo: 220 HB. Esto indica una dureza Brinell de 220, obtenida bajo las condiciones de 10 mm de diámetro de bola, 3000 kp de carga y un tiempo de aplicación de 15 segundos.

No obstante, existen situaciones en las que no es posible aplicar las condiciones estándar, ya sea por las características del material o de la muestra. En estos casos, se pueden utilizar cargas menores y diámetros de indentador reducidos. Para garantizar la comparabilidad de los resultados en estas situaciones no estándar, se aplica un criterio de semejanza, que establece una relación constante entre la carga y el cuadrado del diámetro de la bola (P/D² = constante). Esta relación suele tomar valores de 30, 10 o 2.5, dependiendo de la naturaleza y dureza estimada del material.

Cuando el ensayo se realiza bajo condiciones no estándar, la notación de la dureza Brinell se modifica para incluir los parámetros específicos del ensayo. Por ejemplo: 63 HB 10/500/30. Esta notación indica una dureza Brinell de 63, medida con una bola de 10 mm de diámetro, una carga de 500 kp y un tiempo de aplicación de 30 segundos.

Correlación entre Dureza Brinell y Resistencia a la Tracción

Una de las grandes ventajas de la dureza Brinell es su capacidad para correlacionarse, en ciertos casos, con la resistencia a la tracción (σe) del material. Esta correlación ofrece una estimación rápida de una propiedad mecánica fundamental sin necesidad de realizar un ensayo de tracción completo, que es más complejo y destructivo.

Para los aceros ordinarios recocidos con un contenido de carbono inferior al 0.8%, existe una relación empírica conocida:

σe = 0.346 · HB [kg/mm²]

Para otras aleaciones, como los aceros al cromo-níquel o algunas aleaciones de aluminio, los valores de correlación suelen oscilar entre 0.34 y 0.35 veces la dureza Brinell. En el caso de la fundición gris, la relación es aproximadamente 0.1 veces la dureza Brinell.

Es crucial entender que esta correlación es una primera aproximación y debe ser utilizada con cautela. No es un valor absolutamente fiable si no se ha validado empíricamente para el material específico en cuestión. Factores como irregularidades superficiales, endurecimiento localizado por deformación o tratamientos superficiales pueden falsear significativamente la estimación de la resistencia a la tracción. Por lo tanto, esta relación es una herramienta orientativa, no un sustituto de ensayos directos de tracción cuando se requiere máxima precisión.

Dureza Brinell en Materiales Comunes y, Especialmente, en Acero Inoxidable

El ensayo Brinell es aplicable a una vasta gama de materiales, desde los más blandos hasta los más duros. La siguiente tabla presenta valores orientativos de dureza Brinell para diversos materiales, lo que permite una comparación rápida de su resistencia superficial.

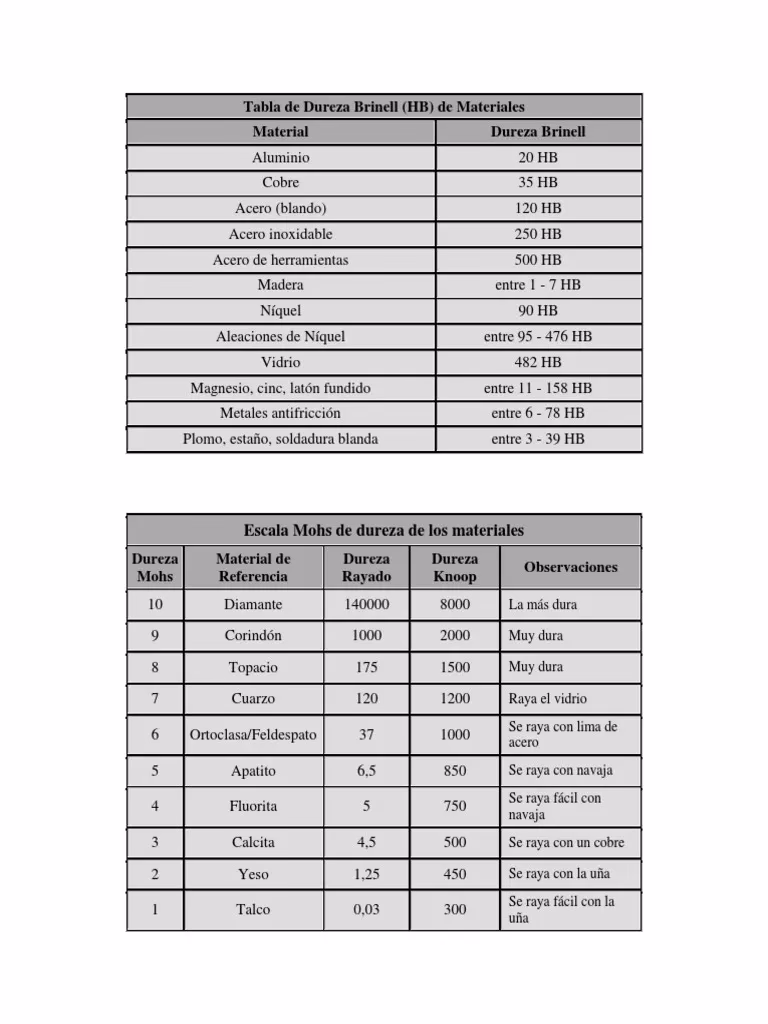

Tabla de Dureza Brinell (HB) de Materiales

Como se observa en la tabla, el acero inoxidable presenta una dureza Brinell de aproximadamente 250 HB. Este valor lo posiciona como un material con una notable resistencia a la penetración y al desgaste en comparación con muchos otros metales comunes como el aluminio o el cobre. La dureza del acero inoxidable es una de las razones clave de su amplia utilización en entornos exigentes donde se requiere tanto resistencia a la corrosión como durabilidad mecánica. Por ejemplo, en aplicaciones arquitectónicas, utensilios de cocina de alta calidad, componentes industriales y equipos médicos, la capacidad del acero inoxidable para resistir rayaduras, abolladuras y la abrasión es directamente influenciada por su dureza Brinell.

Variaciones en la composición del acero inoxidable (como los tipos austeníticos, ferríticos o martensíticos) y los tratamientos térmicos a los que haya sido sometido pueden influir significativamente en su dureza final. Un acero inoxidable templado y revenido, por ejemplo, exhibirá una dureza considerablemente mayor que uno en estado recocido. Entender la dureza Brinell de un acero inoxidable específico permite a ingenieros y fabricantes seleccionar la aleación más adecuada para una aplicación particular, optimizando así el rendimiento y la vida útil del producto.

Otras Escalas de Dureza: Comparativa y Utilidad

Aunque el método Brinell es fundamental, existen otras escalas de dureza que se utilizan dependiendo del material y la aplicación específica. Cada una tiene sus propias características, ventajas y rangos de aplicación. Conocerlas permite una visión más completa de la propiedad de dureza.

Escala Mohs de Dureza de los Materiales

La escala Mohs es un método de dureza por rayado, más cualitativo que cuantitativo, ideal para minerales. Se basa en la capacidad de un material de rayar a otro. Aunque no proporciona un valor numérico preciso como Brinell, es útil para una clasificación rápida y aproximada.

Además de Mohs, existen métodos como la dureza Rockwell, Vickers y Shore. La dureza Rockwell es muy popular por su rapidez y facilidad de uso, con diferentes escalas para distintos rangos de dureza. Vickers, por su parte, es versátil y adecuada para una amplia gama de materiales, incluyendo los muy duros y delgados, utilizando un indentador piramidal. Shore, por otro lado, se utiliza comúnmente para polímeros y elastómeros. La capacidad de convertir valores entre estas escalas, y de ellas a la resistencia a la tracción, es una herramienta valiosa para los ingenieros de materiales, aunque estas tablas de equivalencia son extensas y requieren datos específicos para cada material.

Preguntas Frecuentes sobre la Dureza Brinell

¿Por qué es importante medir la dureza de los materiales?

La medición de la dureza es crucial porque es un indicador fundamental de la resistencia de un material al desgaste, la abrasión, la deformación plástica y la indentación. Es una propiedad clave para la selección de materiales en diversas aplicaciones, desde herramientas y componentes estructurales hasta piezas sometidas a fricción constante. Un material con la dureza adecuada garantizará la durabilidad y el rendimiento esperado en su entorno de trabajo.

¿Cuál es la diferencia principal entre la dureza Brinell y la dureza Rockwell?

La principal diferencia radica en el método de ensayo y la lectura del resultado. Brinell utiliza una bola grande y mide el diámetro de la huella residual, calculando la dureza a partir de una fórmula. Rockwell, en cambio, mide la profundidad de penetración de un indentador (que puede ser una bola o un cono de diamante) bajo una carga preestablecida, y el valor de dureza se lee directamente en un dial o pantalla, sin necesidad de medir la huella. Brinell es generalmente más adecuada para materiales heterogéneos o con grano grueso, mientras que Rockwell es más rápida y adecuada para producción en masa.

¿Cómo afecta la dureza Brinell al rendimiento del acero inoxidable?

La dureza Brinell del acero inoxidable es un factor determinante en su resistencia al desgaste y a la abrasión. Un valor de dureza más alto (como el 250 HB típico) indica que el acero inoxidable es más resistente a ser rayado o deformado permanentemente por fuerzas externas. Esto es vital para aplicaciones donde el material estará expuesto a fricción, impactos o contacto con otros objetos duros, asegurando que mantenga su integridad superficial y estética a lo largo del tiempo. También influye en su maquinabilidad y en su capacidad para ser conformado.

¿Qué factores pueden influir en la medición de dureza Brinell?

Varios factores pueden afectar la precisión de la medición de dureza Brinell. Entre ellos se incluyen: el acabado superficial de la muestra (debe ser liso y limpio), el espesor de la muestra (debe ser lo suficientemente gruesa para evitar la deformación del material subyacente), la homogeneidad del material, la correcta aplicación de la carga y el tiempo de permanencia, y la calibración adecuada del equipo de ensayo. Las irregularidades superficiales o tratamientos térmicos localizados también pueden generar lecturas erróneas.

¿Para qué tipo de materiales es más adecuada la dureza Brinell?

La dureza Brinell es especialmente adecuada para materiales que tienen una estructura de grano grueso o que no son completamente homogéneos, como la fundición, el acero forjado y algunas aleaciones no ferrosas. También es preferida para materiales más blandos a medios que podrían ser difíciles de medir con otros métodos que utilizan indentadores más pequeños. Su huella grande promedia las variaciones locales de dureza, ofreciendo un resultado más representativo del material en general.

En conclusión, la dureza Brinell no es solo un número, sino una medida crucial que nos proporciona información valiosa sobre la resistencia superficial de un material. Su metodología clara y su capacidad para correlacionarse con otras propiedades mecánicas la convierten en una herramienta indispensable en el ámbito de la ciencia de los materiales y la ingeniería, especialmente cuando se trabaja con materiales tan versátiles y demandados como el acero inoxidable. Comprender y aplicar correctamente el ensayo Brinell es fundamental para garantizar la calidad, el rendimiento y la durabilidad de innumerables productos y estructuras en nuestra vida cotidiana.
