Tablas de Medidas de Bulones en Acero Inoxidable

Los bulones, elementos fundamentales en la mecánica, construcción e industria, son la columna vertebral de innumerables estructuras y ensamblajes. Su correcta elección no es una tarea trivial; de hecho, es un pilar crítico para la seguridad, la durabilidad y el rendimiento óptimo de cualquier aplicación. En este contexto, las tablas de medidas de bulones emergen como herramientas indispensables, verdaderas brújulas que nos guían a través de la vasta diversidad de estos componentes. Sin embargo, cuando la aplicación exige una resistencia superior a la corrosión, una higiene impecable o una estética particular, el foco se desplaza hacia un material estrella: el acero inoxidable. Comprender cómo las tablas de medidas se aplican a este material tan especial es crucial para ingenieros, técnicos y aficionados por igual.

La precisión en la selección de bulones es un factor que no admite compromisos. Un bulón mal elegido, ya sea por su tamaño, material o clase de resistencia, puede comprometer la integridad de toda una estructura, derivando en fallos costosos y, lo que es peor, en situaciones de riesgo. Este artículo exhaustivo te proporcionará la información necesaria para entender, interpretar y utilizar estas tablas con eficacia, poniendo especial énfasis en las particularidades que ofrece el acero inoxidable en este campo.

¿Qué son las Tablas de Medidas de Bulones y su Relevancia en el Acero Inoxidable?

Las tablas de medidas de bulones son documentos estandarizados que contienen información detallada sobre las dimensiones y especificaciones técnicas de bulones, tornillos y pernos. Su propósito es garantizar la intercambiabilidad, la compatibilidad y la seguridad en las uniones mecánicas. La información que suelen incluir es la siguiente:

• Diámetro nominal: Es el diámetro exterior del vástago del bulón. Es la medida principal que determina el tamaño del orificio donde se insertará el bulón y la tuerca que lo acompañará.
• Paso de rosca: Se refiere a la distancia entre dos crestas consecutivas de la rosca en los sistemas métricos (expresado en milímetros) o al número de hilos por pulgada (TPI) en los sistemas imperiales (UNC/UNF). Un paso incorrecto puede impedir el correcto enroscado o dañar las roscas.
• Longitud: La longitud total del bulón, medida desde debajo de la cabeza hasta el extremo del vástago, o la longitud de la parte roscada. Es crucial para asegurar que el bulón atraviese completamente las piezas a unir y permita el acoplamiento adecuado de la tuerca.
• Tipo de rosca: Indica el sistema de roscado utilizado, como métrica (ISO), UNC (Unified National Coarse) o UNF (Unified National Fine). Cada tipo tiene sus propias especificaciones de ángulo y forma de rosca.
• Clase de resistencia: Un código numérico que indica la capacidad de un bulón para soportar tensión antes de deformarse permanentemente o romperse. Para el acero inoxidable, esta clasificación tiene particularidades que exploraremos en detalle.
• Tipo de cabeza: La forma de la cabeza del bulón (ej., hexagonal, redonda, avellanada, cilíndrica con hexágono interior). Influye en la herramienta necesaria para el apriete y en la estética o funcionalidad de la unión.
• Material: El tipo de metal del que está hecho el bulón (ej., acero al carbono, acero inoxidable, latón). La elección del material es fundamental, especialmente cuando se requiere resistencia a la corrosión, altas temperaturas o ambientes específicos. Aquí es donde el acero inoxidable cobra una importancia vital, ofreciendo propiedades que otros materiales no pueden igualar.

La correcta selección de un bulón, basada en la interpretación de estas especificaciones, es primordial para garantizar que la unión cumpla con su función sin fallas, especialmente en aplicaciones críticas donde el acero inoxidable es el material preferido.

Un Vistazo Profundo a los Tipos de Roscas y sus Implicaciones

La rosca es el alma de un bulón, permitiendo su fijación mediante el acoplamiento con una tuerca o un agujero roscado. Es fundamental distinguir entre los diferentes sistemas de roscas, ya que sus medidas y compatibilidades varían significativamente. Los sistemas más comunes son:

• Rosca Métrica (ISO): Es el estándar internacional, ampliamente utilizado en la mayoría de los países. Se identifica por su diámetro nominal en milímetros (M) y el paso de rosca también en milímetros. Por ejemplo, un bulón M10 x 1.5 indica un diámetro de 10 mm y un paso de rosca de 1.5 mm. Las roscas métricas pueden ser de paso grueso (estándar) o de paso fino, siendo estas últimas más adecuadas para ajustes precisos o aplicaciones con vibración.
• Rosca UNC (Unified National Coarse): Este sistema de rosca gruesa es predominante en Estados Unidos y otros países que aún utilizan el sistema imperial. Se designa con una numeración que indica el diámetro nominal en pulgadas y el número de hilos por pulgada (TPI). Por ejemplo, un bulón 1/4-20 UNC tiene un diámetro de 1/4 de pulgada y 20 hilos por pulgada. Son robustas y menos propensas a dañarse.
• Rosca UNF (Unified National Fine): Similar al UNC, pero con un paso de rosca más fino. También se utiliza en Estados Unidos y se designa de la misma manera que el UNC. Un bulón 1/4-28 UNF tiene un diámetro de 1/4 de pulgada y 28 hilos por pulgada. Ofrecen una mayor resistencia a la vibración y un ajuste más preciso, pero son más susceptibles a la suciedad o al daño de los hilos.

Utilizar la rosca incorrecta es uno de los errores más comunes y puede impedir el correcto apriete del bulón, dañar las roscas del bulón o de la tuerca, o incluso llevar a fallos prematuros de la unión. En el caso del acero inoxidable, la elección de la rosca adecuada es aún más crítica debido a su tendencia al 'agarrotamiento' o 'galling', un fenómeno que puede ocurrir cuando superficies de acero inoxidable se friccionan bajo presión, fundiéndose localmente y causando un bloqueo.

El Corazón de la Resistencia: Grados y Clases de Acero Inoxidable para Bulones

Cuando hablamos de bulones de acero inoxidable, la simple mención del material no es suficiente. Existen diversas aleaciones, o grados, cada una con propiedades específicas que las hacen idóneas para diferentes entornos y requisitos de rendimiento. La elección del grado correcto es tan importante como la de las medidas físicas.

Principales Grados de Acero Inoxidable en Bulonería

• Acero Inoxidable Austenítico (Serie 300): Es el tipo más común para bulones. Contiene cromo y níquel, lo que le confiere una excelente resistencia a la corrosión y no es magnético en su estado recocido. Los grados más populares son:
  • Acero Inoxidable 304 (o A2): Conocido como el acero inoxidable de uso general, contiene 18% cromo y 8% níquel. Ofrece buena resistencia a la corrosión en ambientes atmosféricos, de agua dulce y muchos químicos. Es ampliamente utilizado en la industria alimentaria, arquitectónica, electrodomésticos y aplicaciones al aire libre no marinas. Es el más económico de los aceros inoxidables austeníticos de uso común.
  • Acero Inoxidable 316 (o A4): Superior al 304 en resistencia a la corrosión debido a la adición de molibdeno (generalmente 2-3%). Esta adición le confiere una resistencia excepcional a los cloruros, ácidos y ambientes marinos. Es la elección preferida para aplicaciones en ambientes salinos, químicos agresivos, equipos médicos y farmacéuticos.
• Otros Grados: Aunque menos comunes para bulones estándar, existen otros grados como los martensíticos (ej., 410, 420), que son endurecibles y magnéticos, usados cuando se requiere mayor dureza y resistencia a la abrasión (aunque con menor resistencia a la corrosión que los austeníticos), o los dúplex, que combinan alta resistencia y excelente resistencia a la corrosión en entornos muy agresivos.

Clases de Resistencia en Bulones de Acero Inoxidable

A diferencia del acero al carbono, que utiliza clases como 8.8 o 10.9, los bulones de acero inoxidable se clasifican según la norma ISO 3506. Esta clasificación combina el grupo de material (A para austenítico, C para martensítico, F para ferrítico) y la clase de resistencia (expresada como 1/10 de la resistencia a la tracción en MPa).

• Ejemplo: A2-70
  • A2: Indica que el bulón es de acero inoxidable austenítico del grupo 2 (que incluye el grado 304).
  • 70: Significa que el bulón tiene una resistencia a la tracción mínima de 700 MPa (Megapascales) o 70 kg/mm².
• Ejemplo: A4-80
  • A4: Indica que el bulón es de acero inoxidable austenítico del grupo 4 (que incluye el grado 316).
  • 80: Significa que el bulón tiene una resistencia a la tracción mínima de 800 MPa (Megapascales) o 80 kg/mm².

Es crucial entender que un bulón A4-80 no solo ofrece una mayor resistencia a la corrosión que un A2-70 (gracias al molibdeno), sino también una mayor resistencia mecánica. La selección de la clase de resistencia adecuada es tan crítica como la del grado, ya que un bulón de menor resistencia podría fallar bajo cargas esperadas, mientras que uno de resistencia excesiva podría ser un gasto innecesario.

Más Allá de las Medidas: Factores Críticos en la Selección de Bulones de Acero Inoxidable

Además de las dimensiones y el grado de acero inoxidable, hay otros factores que deben considerarse para asegurar la selección óptima del bulón:

• Tolerancias: Las tolerancias definen la variación permitida en las dimensiones de un bulón. Es importante asegurarse de que las tolerancias sean adecuadas para la aplicación, especialmente en ensamblajes de alta precisión. Un bulón fuera de tolerancia puede no encajar correctamente o comprometer la unión.
• Acabado superficial: El acabado puede influir en la resistencia a la corrosión y en la apariencia. Para el acero inoxidable, procesos como la pasivación (una capa protectora de óxido de cromo) son cruciales para maximizar su resistencia inherente a la corrosión. Un acabado pulido puede ser deseado por razones estéticas en aplicaciones visibles.

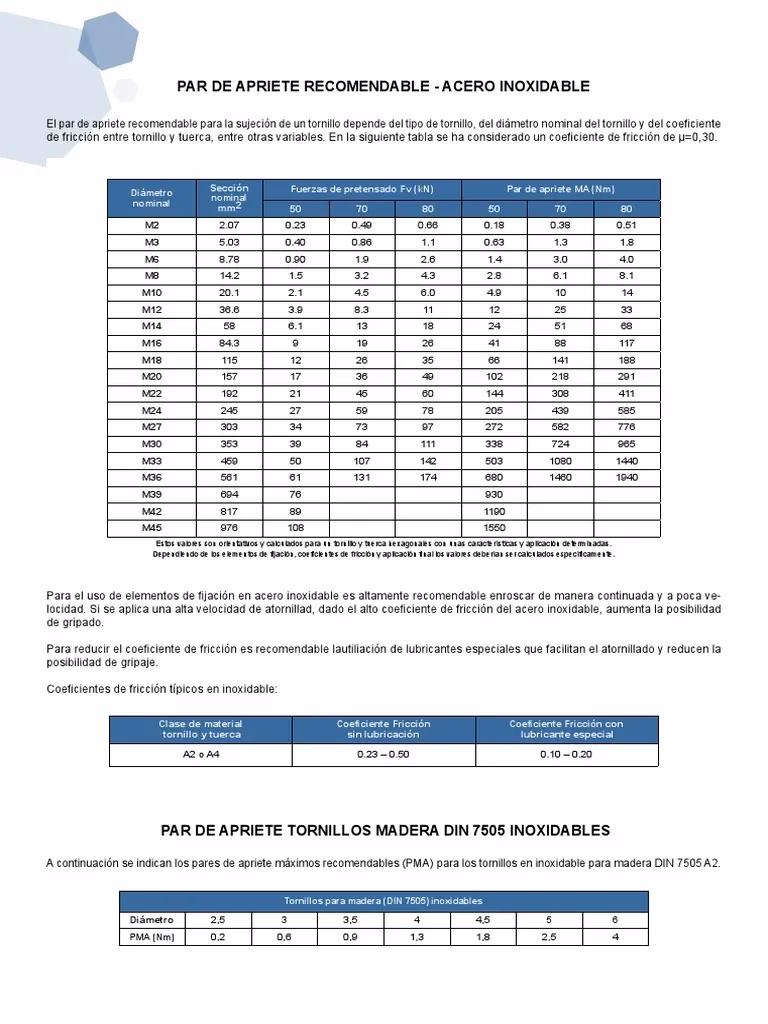

• Fenómeno de Agarrotamiento (Galling): Como se mencionó, el acero inoxidable es propenso al agarrotamiento cuando dos superficies de acero inoxidable se frictionan bajo alta presión, causando que los materiales se unan. Esto puede hacer que el bulón se bloquee antes de alcanzar el par de apriete deseado, o incluso que se rompa. Para prevenirlo, se recomienda el uso de lubricantes anti-agarrotamiento (anti-seize), el uso de tuercas de un grado de acero inoxidable ligeramente diferente al bulón (ej., A2 con A4) o un apriete más lento.
• Temperaturas de Operación: El acero inoxidable mantiene su integridad en un amplio rango de temperaturas. Sin embargo, en temperaturas extremadamente altas o bajas, sus propiedades mecánicas pueden verse afectadas. Las tablas de especificaciones a menudo incluyen rangos de temperatura de operación segura para cada grado.
• Ambiente de Aplicación: Este es quizás el factor más determinante para la elección del grado de acero inoxidable.
  • Ambientes Marinos o con Cloruros: Exigen ACERO INOXIDABLE 316 (A4) debido a su resistencia superior a la corrosión por picaduras y grietas.
  • Ambientes Químicos: Dependiendo del químico, el 316 es a menudo la mejor opción, aunque algunos químicos muy agresivos podrían requerir aleaciones aún más especializadas.
  • Industria Alimentaria y Farmacéutica: El 304 y el 316 son ideales por su facilidad de limpieza y resistencia a la corrosión por productos de limpieza y desinfectantes.
  • Aplicaciones al Aire Libre (no marinas): El 304 (A2) suele ser suficiente para resistencia a la intemperie y la lluvia.

Guía Práctica: Cómo Interpretar una Tabla de Medidas de Bulones de Acero Inoxidable

Dominar la lectura de estas tablas es un arte que se perfecciona con la práctica. Aquí te ofrecemos una guía paso a paso para asegurarte de que tu selección de bulones de acero inoxidable sea la correcta:

1. Identifica el Propósito y las Exigencias de la Aplicación: Antes de mirar cualquier tabla, pregúntate: ¿Qué función cumplirá el bulón? ¿Qué tipo de cargas soportará (tensión, cizallamiento, vibración)? ¿Estará expuesto a elementos corrosivos?
2. Define el Ambiente de Trabajo: ¿Es un ambiente húmedo, salino, con químicos, a altas temperaturas? La respuesta a esto te guiará directamente hacia el grado de acero inoxidable necesario (304, 316 u otro).
3. Determina la Carga Requerida y la Clase de Resistencia: Si el bulón debe soportar una carga significativa, necesitarás un bulón con una clase de resistencia adecuada (ej., A2-70, A4-80). Consulta los cálculos de ingeniería si es necesario.
4. Mide el Diámetro y la Longitud del Bulón Existente (si aplica) o Planifica las Dimensiones: Si estás reemplazando un bulón, mide su diámetro nominal y longitud con un calibrador. Si estás diseñando, determina las dimensiones óptimas para tu ensamble.
5. Verifica el Tipo de Rosca: Asegúrate de conocer si la rosca es métrica (y su paso) o imperial (UNC/UNF y TPI) para garantizar la compatibilidad con la tuerca o el agujero roscado.
6. Consulta la Tabla de Medidas Específica: Una vez que tengas claros los requisitos de material, resistencia y dimensiones, busca en la tabla la combinación que mejor se ajuste. Presta atención a todas las columnas relevantes: diámetro, paso, longitud, material y clase de resistencia.
7. Considera los Factores Adicionales: Piensa en el tipo de cabeza, el acabado superficial (¿necesita pasivación?), y si el agarrotamiento podría ser un problema.

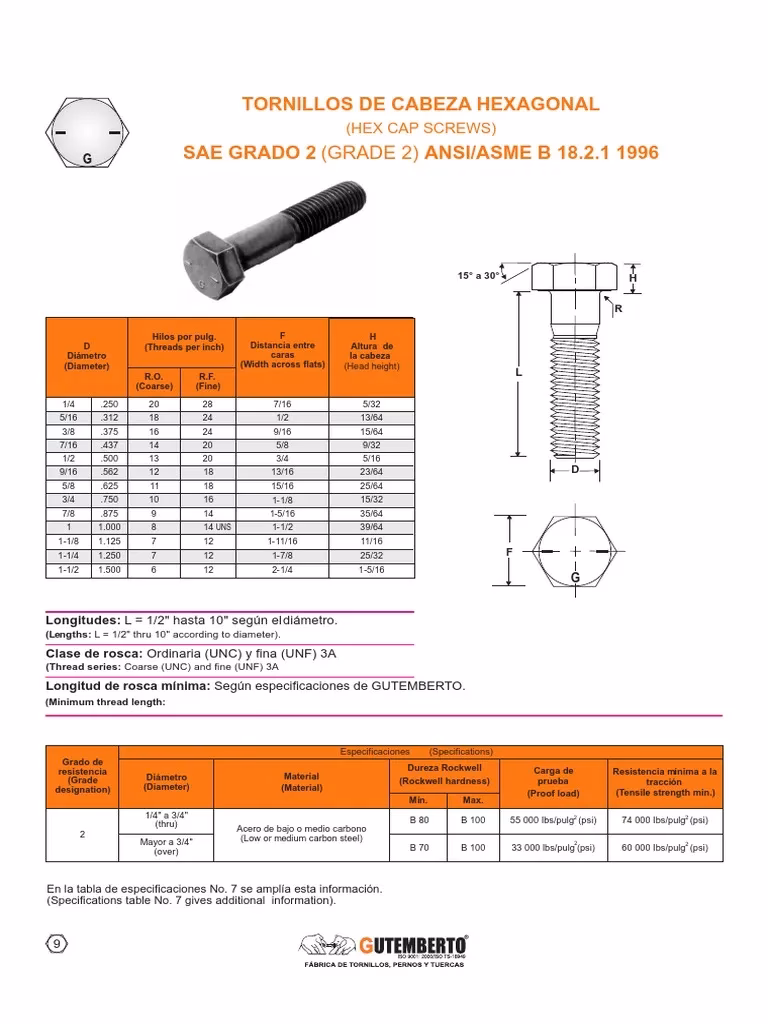

Tabla Comparativa de Medidas de Bulones y Grados de Acero Inoxidable

A continuación, presentamos una tabla ampliada que ilustra cómo las medidas se combinan con la información del material y la clase de resistencia, crucial para la selección de bulones de acero inoxidable:

Esta tabla es meramente ilustrativa y no exhaustiva. Las combinaciones de medidas, materiales y resistencias son vastas y se adaptan a un sinfín de necesidades. Siempre consulta manuales técnicos o catálogos de proveedores para obtener datos precisos para tu aplicación.

Consultas Habituales sobre Tablas de Medidas y Acero Inoxidable

A continuación, abordamos algunas de las preguntas más frecuentes al trabajar con tablas de medidas de bulones, con un enfoque particular en el acero inoxidable:

¿Cómo encuentro la tabla de medidas correcta para mi aplicación?

Para encontrar la tabla correcta, debes considerar el entorno de la aplicación (¿es corrosivo?), la carga que soportará el bulón, el tipo de rosca (métrica o imperial) y el tipo de cabeza requerido. Si la aplicación implica humedad, químicos o ambiente marino, enfócate en tablas que especifiquen grados de acero inoxidable como 304 o 316 y sus respectivas clases de resistencia.

¿Qué significa la clase de resistencia de un bulón de acero inoxidable?

La clase de resistencia, como A2-70 o A4-80, indica la resistencia a la tracción mínima del bulón en Megapascales (MPa). Un A2-70 soporta 700 MPa, y un A4-80 soporta 800 MPa. Esta clasificación es fundamental para determinar la fuerza que el bulón puede soportar antes de romperse o deformarse permanentemente. Es un factor crítico de seguridad, especialmente en aplicaciones estructurales o de alta tensión.

¿Qué ocurre si utilizo un bulón de menor resistencia en acero inoxidable?

Si utilizas un bulón con una clase de resistencia inferior a la requerida, el bulón puede fallar bajo carga, deformarse plásticamente, o romperse. Esto puede causar problemas operativos, daños a la estructura o maquinaria, y en el peor de los casos, accidentes con riesgo para la vida. Es una falsa economía que compromete la seguridad y la durabilidad.

¿Dónde puedo encontrar tablas de medidas de bulones de acero inoxidable?

Puedes encontrarlas en manuales de ingeniería mecánica, catálogos técnicos de fabricantes y distribuidores especializados en tornillería (muchos de ellos disponibles en línea), sitios web especializados en fijaciones y materiales, y libros de texto sobre diseño mecánico y metalurgia. Asegúrate de que las tablas estén actualizadas y se basen en estándares reconocidos (ISO, DIN, ANSI).

¿Cuándo debo usar bulones de acero inoxidable 304 (A2) y cuándo 316 (A4)?

Usa 304 (A2) para aplicaciones generales donde se necesita buena resistencia a la corrosión en ambientes atmosféricos, de agua dulce, alimentos no ácidos y para propósitos estéticos. Es ideal para mobiliario, electrodomésticos, y muchas aplicaciones exteriores. Usa 316 (A4) cuando la resistencia a la corrosión por cloruros, ácidos o ambientes marinos es crítica. Es indispensable en la industria naval, química, farmacéutica, piscinas y zonas costeras.

¿Los bulones de acero inoxidable se "agarrotan" (galling)?

Sí, los bulones de acero inoxidable son propensos al agarrotamiento (también conocido como gripado o soldadura en frío), especialmente cuando se aprietan rápidamente o sin lubricación. Esto ocurre porque las superficies de acero inoxidable, al friccionarse bajo presión, pueden fundirse localmente y adherirse entre sí. Para evitarlo, se recomienda usar lubricantes específicos para acero inoxidable (anti-seize), apretar los bulones lentamente y, si es posible, combinar bulones y tuercas de diferentes grados de acero inoxidable (ej., bulón 304 con tuerca 316).

¿Es necesario lubricar los bulones de acero inoxidable antes de instalarlos?

Absolutamente. La lubricación es altamente recomendada para los bulones de acero inoxidable. No solo ayuda a prevenir el agarrotamiento, sino que también permite alcanzar el par de apriete deseado con mayor precisión, asegurando una unión más fuerte y confiable. Utiliza lubricantes específicos para este propósito, preferiblemente aquellos con base de níquel o grafito.

¿Son los bulones de acero inoxidable siempre más fuertes que los de acero al carbono?

No necesariamente en términos de resistencia a la tracción pura. Mientras que el acero inoxidable ofrece una excelente resistencia a la corrosión y buena resistencia mecánica (especialmente los grados endurecidos por trabajo como A4-80), ciertos bulones de acero al carbono de alta resistencia (ej., clase 10.9 o 12.9) pueden tener valores de resistencia a la tracción superiores. La elección entre acero inoxidable y acero al carbono depende de un equilibrio entre la resistencia mecánica necesaria, la resistencia a la corrosión y el costo.

La Indiscutible Importancia de la Precisión en la Selección de Bulones de Acero Inoxidable

La selección precisa del bulón es fundamental para la seguridad, el funcionamiento correcto y la longevidad de cualquier estructura o mecanismo. Utilizar un bulón con medidas incorrectas, un grado de acero inoxidable inadecuado o una clase de resistencia insuficiente puede llevar a consecuencias graves, desde el fallo prematuro de la unión hasta accidentes catastróficos. La inversión en bulones de acero inoxidable de la calidad y especificaciones correctas se traduce en ahorro a largo plazo, minimizando la necesidad de reemplazos y mantenimiento, y asegurando un rendimiento fiable incluso en los entornos más desafiantes. Por lo tanto, es crucial consultar las tablas de medidas de bulones y entender a fondo la información que contienen antes de realizar cualquier instalación, reparación o diseño.

Conclusiones Finales: Dominando las Medidas para un Futuro Duradero

Comprender las tablas de medidas de bulones no es solo una habilidad técnica; es una garantía de calidad y seguridad. Cuando se trabaja con acero inoxidable, este conocimiento se vuelve aún más valioso, dada la inversión que representa este material y las expectativas de durabilidad y rendimiento que conlleva. Desde la correcta interpretación del diámetro y el paso de la rosca hasta la crucial selección del grado de acero inoxidable (A2/304 o A4/316) y su clase de resistencia, cada detalle importa.

Al aplicar la información contenida en estas tablas, junto con un conocimiento básico de ingeniería mecánica y las particularidades del acero inoxidable, se garantiza no solo la seguridad y el correcto funcionamiento de las estructuras y mecanismos, sino también una vida útil prolongada y una inversión justificada. La precisión en la elección de cada bulón es un pequeño paso que asegura la fortaleza y estabilidad de un gran proyecto, haciendo del acero inoxidable la elección inteligente para un futuro duradero.
