Soportes para Tuberías: Estabilidad y Durabilidad

En el vasto universo de las instalaciones industriales, comerciales y residenciales, las tuberías son las venas y arterias que transportan desde agua potable y gases hasta complejos fluidos químicos. Sin embargo, por sí solas, estas líneas no podrían mantener su posición ni resistir las fuerzas a las que están sometidas. Aquí es donde entran en juego los soportes para tuberías, elementos cruciales que actúan como la columna vertebral de cualquier sistema de conducción de fluidos, garantizando su estabilidad, integridad y seguridad operativa a largo plazo. Su correcta selección e instalación no solo previene fallos catastróficos, sino que también optimiza el rendimiento y minimiza el mantenimiento.

La importancia de un sistema de soporte bien diseñado radica en su capacidad para contrarrestar diversas fuerzas: el peso propio de la tubería y su contenido, vibraciones, expansiones y contracciones térmicas, presiones internas y externas, y cargas sísmicas. Ignorar estos factores puede llevar a deformaciones, fugas, fallos estructurales e incluso a situaciones peligrosas. Por ello, comprender los diferentes tipos de soportes disponibles y sus aplicaciones específicas es fundamental para cualquier profesional involucrado en el diseño, instalación o mantenimiento de sistemas de tuberías.

Tipos Fundamentales de Soportes para Tuberías

Los soportes para tuberías se clasifican generalmente según la dirección y el método en que sostienen la tubería. Cada categoría agrupa diversos estilos y diseños, adaptados a necesidades específicas de instalación y operación.

1. Perchas o Colgadores: Soporte Desde Arriba

Los colgadores de tuberías son, sin duda, la forma más común de soporte, especialmente en edificios residenciales y comerciales donde la mayoría de las tuberías se instalan por encima del nivel del suelo o suspendidas de techos y estructuras elevadas. Su función principal es soportar el peso de la tubería y su contenido, transfiriendo esta carga a la estructura de soporte superior.

• Colgadores Estilo Correa: Consisten en una pieza delgada y flexible de metal (o a veces de otro material resistente) que se envuelve alrededor de la tubería y se fija al techo o viga mediante tornillos o pernos. Son versátiles y se adaptan a diferentes diámetros de tubería, ofreciendo una solución económica para instalaciones ligeras.
• Colgadores Estilo Gancho (Tipo J): Fabricados en forma de 'J', donde el extremo más largo se fija al techo o a una viga, y la tubería simplemente descansa en la curva del gancho. Son rápidos de instalar y proporcionan un soporte robusto, ideales para tuberías de peso moderado. Su diseño abierto facilita la inspección y el acceso.
• Colgadores Estilo Canal: Representan una evolución de los ganchos en 'J', pero con una base mucho más ancha. Esta anchura no solo proporciona una mayor superficie de soporte para la tubería, sino que también puede ser útil para ocultar parcialmente la tubería, contribuyendo a una estética más limpia en ciertas aplicaciones. Son excelentes para tuberías de mayor diámetro o cuando se requiere una distribución de carga más amplia.

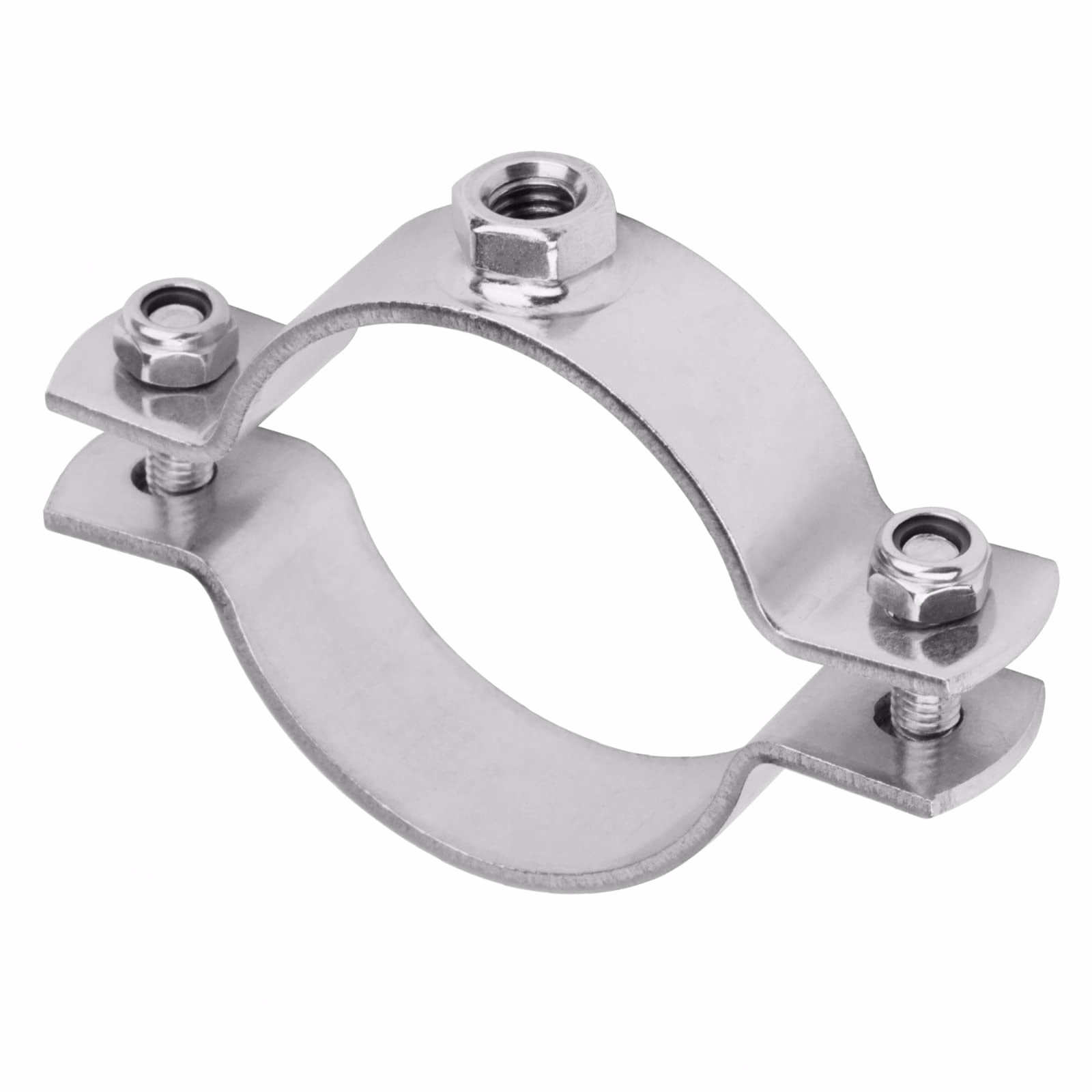

• Colgadores Estilo Abrazadera: Estos soportes utilizan un mecanismo de abrazadera que envuelve completamente la tubería, cerrándose firmemente alrededor de ella con pernos. Ofrecen una sujeción muy segura y son adecuados para tuberías que requieren una restricción de movimiento más significativa o que están sujetas a vibraciones. Existen variaciones como las abrazaderas de dos piezas o las abrazaderas de tubo con forro aislante para reducir la transferencia de ruido o vibración.

2. Tubos Elevadores o Soportes Inferiores: Anclaje al Suelo

Las tuberías que descansan sobre el suelo o que necesitan ser elevadas y aseguradas desde abajo se apoyan en elevadores. Estos soportes son fundamentales para mantener la tubería en su posición horizontal, evitando movimientos no deseados y distribuyendo la carga sobre la superficie de apoyo.

• Anclajes de Tubería: Son elevadores diseñados para restringir rígidamente cualquier movimiento vertical, horizontal o axial de la tubería. Se utilizan en puntos donde es crucial evitar cualquier deslizamiento o desplazamiento causado por el flujo interno, fuerzas externas o expansión térmica. A menudo, se fijan firmemente a la cimentación o estructura de soporte.
• Soportes de Tubos Amortiguadores (Aisladores de Vibración): Permiten un cierto grado de movimiento controlado de la tubería, pero están diseñados para absorber o mitigar cualquier vibración o movimiento excesivo. Son ideales para tuberías que experimentan un flujo alto o inconsistente, lo que puede generar vibraciones significativas. Utilizan materiales elásticos como goma o muelles para disipar la energía.
• Soportes de Tubería Aislados: Minimizan la disipación de energía y reducen los efectos de las diferencias de temperatura que ocurren en el punto de soporte. Son cruciales para tuberías que transportan fluidos a temperaturas extremas (muy frías o muy calientes) para evitar la pérdida de calor o frío, y para prevenir la condensación en tuberías frías. A menudo incorporan materiales aislantes entre la tubería y el soporte metálico.

3. Abrazaderas Verticales: Fijación a la Pared

Para las tuberías que discurren verticalmente a lo largo de una pared o columna, se utilizan abrazaderas específicas que las adhieren de forma segura a la estructura. Estas abrazaderas deben ser lo suficientemente robustas para soportar el peso de la sección vertical de la tubería y las fuerzas laterales.

• Abrazaderas de Sillín (Saddle Clamps): Utilizan placas superiores e inferiores que se aseguran con pernos alrededor de la tubería. Su diseño permite absorber vibraciones y disipar el calor, siendo particularmente útiles para tuberías de alta presión o sistemas con fluctuaciones de temperatura. Proporcionan una sujeción firme y uniforme.
• Abrazaderas para Gangas (Gang Clamps): Fabricadas a partir de una pieza angulada de metal fuerte, cuyos extremos se atornillan a la pared. Son especialmente útiles para unir varias tuberías muy cerca unas de otras debido a su uso mínimo de espacio. Permiten organizar múltiples líneas de forma compacta y ordenada.
• Colgadores de Tubos Estilo Correa para Pared: Al igual que los colgadores de techo, las correas flexibles también se pueden utilizar para conectar tubos verticales a la pared. Se envuelven alrededor de la tubería y se fijan a la pared, proporcionando un soporte sencillo y efectivo para tuberías de menor diámetro o peso.

4. Abrazaderas de Tubería General: Versatilidad y Conexión

Más allá de las categorías específicas, existe una amplia gama de abrazaderas de tubería diseñadas para adherir tuberías a otros objetos o entre sí. Estas abrazaderas suelen utilizar algún tipo de mecanismo de perno para asegurar la tubería, ya sea fijándose directamente a la estructura o mediante una unión entre la abrazadera y otro elemento.

Su versatilidad las hace indispensables en innumerables aplicaciones, desde la fijación de tuberías pequeñas en espacios reducidos hasta la creación de puntos de anclaje provisionales o permanentes. La elección de la abrazadera adecuada dependerá del diámetro de la tubería, el material, la carga a soportar y el entorno de instalación.

El Rol del Acero Inoxidable en los Soportes de Tuberías

Aunque el texto inicial no profundiza en los materiales, es crucial destacar la importancia del acero inoxidable en la fabricación de soportes para tuberías, especialmente en entornos exigentes. El acero inoxidable, con sus diversas aleaciones (como 304, 316, etc.), ofrece propiedades superiores que lo hacen indispensable en muchas aplicaciones:

• Resistencia a la Corrosión: Su principal ventaja. Es ideal para ambientes húmedos, salinos, o con exposición a productos químicos corrosivos. Esto prolonga la vida útil del soporte y, por ende, de la tubería que soporta, reduciendo costos de mantenimiento y reemplazo.
• Higiene y Limpieza: Su superficie lisa y no porosa es fácil de limpiar y resistente a la acumulación de bacterias, haciéndolo perfecto para industrias alimentarias, farmacéuticas, hospitales y laboratorios, donde la limpieza es crítica.
• Resistencia a Temperaturas Extremas: Mantiene su integridad estructural en un amplio rango de temperaturas, desde muy bajas hasta muy altas, lo que lo hace apto para sistemas de vapor, refrigeración o procesos criogénicos.
• Estética: Su acabado pulido y brillante es a menudo preferido en aplicaciones visibles o arquitectónicas donde la apariencia es importante.
• Durabilidad y Fuerza: Ofrece una excelente relación resistencia-peso, proporcionando un soporte robusto y duradero.

Ejemplos específicos de soportes de acero inoxidable son los soportes Inox para tubo y pletina a pared y los soportes Inox para tubo y pletina a techo, que combinan la resistencia y versatilidad del diseño con las propiedades anticorrosivas del material. Estos se utilizan comúnmente en cocinas industriales, plantas de procesamiento de alimentos, laboratorios y cualquier lugar donde la durabilidad y la higiene sean primordiales.

Consideraciones Clave para la Selección de Soportes

La elección del soporte adecuado no es una tarea trivial. Requiere una evaluación cuidadosa de varios factores para asegurar la funcionalidad y seguridad del sistema de tuberías:

• Material de la Tubería: Diferentes materiales (acero al carbono, PEAD, PVC, PPR, etc.) tienen distintas propiedades de peso, flexibilidad y resistencia a la temperatura, lo que influye en el tipo y espaciado de los soportes.
• Tipo de Fluido: El fluido transportado (agua, vapor, químicos, gases) afecta la temperatura, presión y el peso total de la tubería.
• Temperatura de Operación: Las altas o bajas temperaturas causan expansión y contracción térmica, lo que requiere soportes que permitan el movimiento axial (soportes deslizantes) o compensen estas fuerzas (juntas de expansión).
• Presión Interna: Tuberías de alta presión requieren soportes más robustos y con mayor capacidad de restricción de movimiento.
• Vibraciones: Si hay fuentes de vibración (bombas, compresores), se necesitarán soportes amortiguadores para proteger la integridad de la tubería y reducir el ruido.
• Cargas Externas: Viento, nieve, cargas sísmicas o impacto accidental deben ser considerados en el diseño del sistema de soporte.
• Entorno de Instalación: Ambientes corrosivos, húmedos o con exposición a UV requerirán materiales resistentes como el acero inoxidable o revestimientos protectores.
• Espaciado de Soportes: El cálculo del espaciado óptimo es crucial para evitar la deflexión excesiva de la tubería y el estrés. Depende del diámetro de la tubería, el material, el peso del fluido y las cargas externas.

La ingeniería de soporte de tuberías es una disciplina vital que asegura la correcta funcionalidad y durabilidad de las instalaciones. Una selección y un cálculo precisos son indispensables para el éxito de cualquier proyecto, ya que las tuberías no son autosoportantes y deben ser debidamente ancladas.

Preguntas Frecuentes (FAQ) sobre Soportes de Tuberías

¿Qué es un soporte de tubería?

Un soporte de tubería es un componente diseñado para sostener el peso de las tuberías y los esfuerzos ejercidos por ellas (como el flujo interno, la expansión térmica o las cargas externas). Permite direccionar o limitar los movimientos de las tuberías, transfiriendo estas fuerzas al suelo o a la estructura de soporte.

¿Cuál es el tipo de soporte que podemos utilizar para restringir movimientos axiales en una tubería?

Para restringir rígidamente cualquier movimiento axial (a lo largo del eje longitudinal de la tubería), así como movimientos verticales y laterales, se utilizan principalmente los anclajes de tubería. Estos soportes fijan la tubería en un punto específico, impidiendo su desplazamiento.

¿Cuáles son los principales tipos de tubos que influyen en la elección del soporte?

Existen numerosos tipos de tubos, como los de acero al carbono (con o sin costura), galvanizados, de acero trefilados, Schedule (NBR 5590), DIN 2440/NBR 5580, mecánicos (VMEC 134 AP), para calderas, PEAD, PVC, PPR, entre otros. El material, diámetro y presión de estos tubos determinan el peso y las fuerzas a soportar, influyendo directamente en el diseño y espaciado de los soportes.

¿Qué es una junta de expansión y cómo se relaciona con los soportes?

Una junta de expansión es un dispositivo, a menudo fabricado en acero inoxidable o caucho, diseñado para absorber los cambios dimensionales (dilataciones y contracciones) en una tubería causados por variaciones de temperatura. Se relaciona con los soportes porque, al permitir el movimiento, evita que el estrés térmico se acumule en la tubería y sus soportes. Los soportes deben diseñarse para guiar y contener el movimiento que la junta de expansión permite, asegurando que el sistema se mueva de manera controlada.

¿Por qué es importante usar acero inoxidable en algunos soportes de tuberías?

El acero inoxidable es crucial en soportes para tuberías en entornos donde la resistencia a la corrosión es primordial, como en la industria alimentaria, farmacéutica, química o en exteriores. También se valora por su higiene, facilidad de limpieza y durabilidad, lo que reduce el mantenimiento y prolonga la vida útil del sistema, especialmente en aplicaciones sanitarias o estéticas.

¿Cómo se clasifican las tuberías industriales y por qué es relevante para los soportes?

Las tuberías industriales se clasifican comúnmente en tubulaciones de proceso, de utilidades, de instrumentación y de drenaje. Esta clasificación es relevante para los soportes porque cada tipo de tubería tiene requisitos específicos de presión, temperatura, tipo de fluido y criticidad, lo que influye en la robustez, el material y el diseño del sistema de soporte necesario. Por ejemplo, las tuberías de proceso suelen requerir soportes más robustos y con mayor control de movimiento.

¿Cuál es la diferencia entre tubos PEAD y PVC en relación con los soportes?

La principal diferencia radica en su resistencia y flexibilidad. El PEAD (Polietileno de Alta Densidad) es altamente flexible e inquebrantable, lo que le permite absorber mejor los impactos y movimientos, pero requiere soportes más frecuentes debido a su menor rigidez. El PVC (Policloruro de Vinilo) es más rígido y puede romperse con impactos severos, pero su rigidez permite un espaciado de soportes mayor. La elección del material del soporte también debe considerar la compatibilidad con estos plásticos para evitar daños.

¿Qué es un tubo PPR y cómo afecta la selección de soportes?

Un tubo PPR (Polipropileno Copolímero Random tipo 3) es un tipo de tubería plástica con una superficie muy lisa, resistente a la corrosión y adecuada para agua caliente y fría. Debido a su coeficiente de expansión térmica relativamente alto, los sistemas de tuberías PPR requieren soportes que permitan la expansión y contracción axial, como soportes deslizantes o guías, y un cálculo cuidadoso del espaciado para evitar la deformación por pandeo.

En conclusión, los soportes para tuberías son componentes ingenieriles esenciales que a menudo pasan desapercibidos, pero cuya correcta selección e instalación son vitales para la seguridad, eficiencia y longevidad de cualquier sistema de fluidos. Desde los simples colgadores hasta los complejos anclajes y soportes amortiguadores, cada tipo cumple una función específica, contribuyendo a la integridad estructural de la red de tuberías. La elección inteligente del soporte, considerando el material (especialmente el acero inoxidable para entornos exigentes), el fluido, la temperatura y las fuerzas externas, no es un gasto, sino una inversión crucial en la fiabilidad y el rendimiento de la infraestructura.
