Protección Esencial del Titanio al Soldar

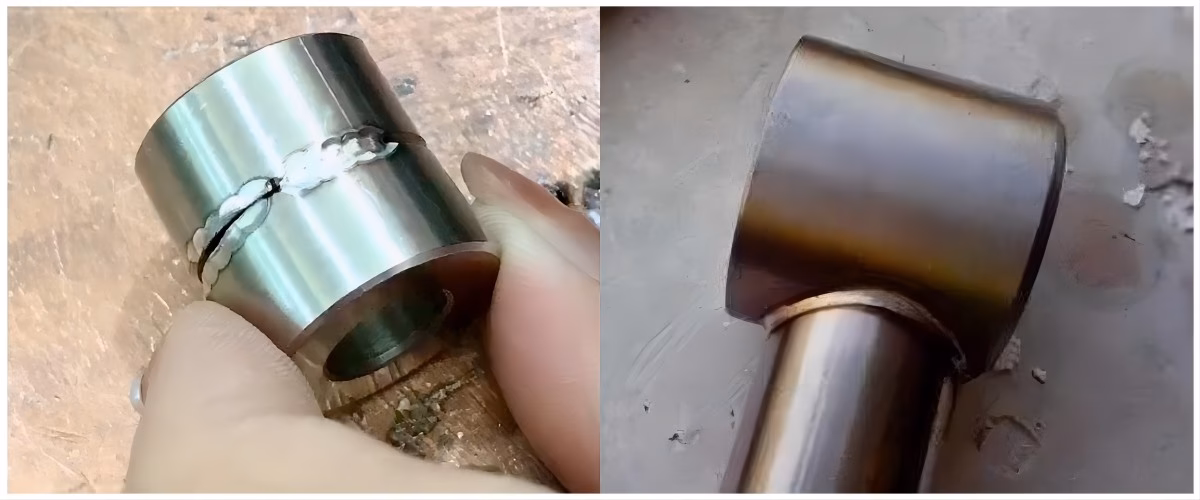

La soldadura de titanio es un proceso que, aunque desafiante, es fundamental en industrias donde la resistencia, el peso ligero y la resistencia a la corrosión son primordiales. Sin embargo, su naturaleza altamente reactiva a temperaturas elevadas presenta un desafío único: la necesidad imperativa de protegerlo de la atmósfera circundante. A diferencia de otros metales comunes, el titanio, cuando se calienta, tiene una afinidad voraz por gases como el oxígeno, el nitrógeno y el hidrógeno, lo que puede comprometer seriamente sus propiedades mecánicas si no se maneja adecuadamente. Este artículo explorará en profundidad las estrategias y técnicas esenciales para salvaguardar el titanio durante el proceso de soldadura, garantizando la formación de uniones sólidas, dúctiles y libres de contaminación.

El titanio y sus aleaciones son conocidos por su excepcional relación resistencia-peso, su excelente resistencia a la corrosión en entornos agresivos y su biocompatibilidad. Estas propiedades los hacen invaluables en sectores como la aeroespacial, la médica, la química, la marina y la automotriz de alto rendimiento. No obstante, para aprovechar al máximo estas ventajas, la integridad de las uniones soldadas es crucial. La clave para una soldadura de titanio exitosa radica en la prevención total de la contaminación. Una soldadura contaminada no solo es estéticamente deficiente, sino que se vuelve frágil, pierde su resistencia a la fatiga y su resistencia a la corrosión, lo que puede llevar a fallas catastróficas en aplicaciones críticas. Por lo tanto, comprender y aplicar las medidas de protección adecuadas no es solo una buena práctica, es una necesidad absoluta.

La Reactividad del Titanio: Un Enemigo Silencioso

A temperatura ambiente, el titanio forma una capa pasiva de óxido que le confiere su notable resistencia a la corrosión. Sin embargo, cuando se calienta por encima de los 400°C (aproximadamente 750°F), esta capa protectora se rompe y el metal se vuelve extremadamente reactivo. A temperaturas de soldadura (superiores a 1650°C o 3000°F), el titanio absorbe rápidamente oxígeno, nitrógeno e hidrógeno del aire. El oxígeno y el nitrógeno se disuelven en la red cristalina del titanio, formando compuestos intersticiales que aumentan drásticamente su dureza y resistencia, pero a expensas de su ductilidad, haciéndolo frágil. El hidrógeno, por su parte, puede causar fragilización por hidruros, un fenómeno que puede provocar fallas repentinas y catastróficas.

La contaminación se manifiesta visualmente a través de la decoloración de la soldadura y las zonas adyacentes. Un color plateado brillante indica una protección excelente, mientras que tonos de paja, azul, violeta o gris oscuro/blanco sugieren niveles crecientes de contaminación. La presencia de polvo blanco o una superficie tiza es una señal de contaminación severa y una soldadura inaceptable.

Principios Fundamentales de la Protección por Gas Inerte

La estrategia principal para proteger el titanio durante la soldadura es el uso de gases inertes de alta pureza para desplazar el aire atmosférico de la zona de soldadura y de la zona afectada por el calor (ZAC). El gas más comúnmente utilizado es el argón (Ar) de grado soldadura, con una pureza del 99.998% o superior. A veces se utiliza helio (He) o mezclas de argón/helio para soldaduras que requieren mayor aporte de calor debido a su mayor potencial de ionización y conductividad térmica.

La protección debe ser continua y efectiva desde el momento en que el metal alcanza temperaturas elevadas hasta que se enfría por debajo del umbral crítico de reactividad (aproximadamente 400°C). Esto requiere un enfoque multifacético que abarque varias capas de protección.

1. Protección Primaria del Charco de Soldadura (Antorcha)

La primera línea de defensa es el gas de protección que emana de la antorcha de soldadura (comúnmente TIG/GTAW). Es crucial utilizar una boquilla de gran diámetro y, idealmente, una lente de gas. Una lente de gas consiste en una pila de mallas finas que distribuyen uniformemente el flujo de gas, creando un escudo laminar más estable y efectivo alrededor del charco de soldadura y el electrodo de tungsteno. Esto minimiza la turbulencia que podría arrastrar aire hacia la zona caliente.

El flujo de gas debe ser suficiente para cubrir el charco de soldadura, pero no excesivo, ya que un flujo demasiado alto puede crear turbulencias y aspirar aire. Los ajustes de flujo dependerán del tamaño de la boquilla, el tipo de junta y la velocidad de avance.

2. Protección Secundaria (Escudo de Arrastre o 'Trailing Shield')

Mientras que la protección primaria cubre el charco de soldadura activo, el metal recién solidificado y la ZAC inmediatamente detrás del charco permanecen a temperaturas elevadas y vulnerables a la contaminación a medida que se enfrían. Aquí es donde entra en juego el escudo de arrastre, también conocido como 'trailing shield'.

Un escudo de arrastre es un accesorio que se conecta a la antorcha de soldadura y se extiende detrás de ella. Consiste en una cámara alargada con un difusor poroso o múltiples orificios que liberan un flujo continuo y uniforme de gas inerte sobre la soldadura y las zonas adyacentes a medida que la antorcha avanza. Estos escudos pueden ser de diferentes longitudes y anchos, adaptándose al tamaño de la soldadura y la pieza. Son absolutamente esenciales para soldaduras de titanio que no se realizan en una cámara de purga.

La longitud del escudo de arrastre debe ser tal que la soldadura y su ZAC permanezcan bajo la protección del gas inerte hasta que se enfríen por debajo de la temperatura crítica de reactividad. Un escudo de arrastre efectivo asegurará que la soldadura tenga un color plateado brillante en toda su extensión.

3. Protección del Lado Posterior (Purga de Respaldo o 'Back Purging')

Cuando se suelda una unión de penetración completa, la parte inferior de la soldadura (la raíz) también se calienta a temperaturas elevadas y es susceptible a la contaminación. Por lo tanto, es indispensable proteger el lado posterior de la soldadura con un flujo de gas inerte. Esto se conoce como purga de respaldo o 'back purging'.

La purga de respaldo se logra sellando el área alrededor de la parte posterior de la junta con cinta de aluminio resistente al calor, tapones de goma o cámaras de purga inflables, y luego introduciendo gas inerte a través de un orificio. El objetivo es desplazar todo el aire de la cavidad antes de comenzar a soldar y mantener un flujo positivo de gas durante todo el proceso de soldadura y enfriamiento. Es crucial que la purga sea completa y que el gas residual (aire) sea expulsado antes de iniciar el arco. Se puede utilizar un medidor de oxígeno para verificar que los niveles de oxígeno sean extremadamente bajos (por debajo de 50 ppm, idealmente por debajo de 20 ppm) antes de comenzar a soldar.

4. Cámaras de Purga y Cajas de Guantes (Glove Boxes)

Para las aplicaciones más críticas, o para soldaduras de formas complejas y pequeñas donde la protección localizada es difícil, la soldadura se realiza dentro de una cámara de purga o una caja de guantes sellada. Estos entornos permiten controlar la atmósfera alrededor de toda la pieza de trabajo. La cámara se purga repetidamente con gas inerte hasta que los niveles de oxígeno son insignificantes. Los soldadores operan con guantes integrados en la caja o manipulan las herramientas desde el exterior. Este método ofrece el nivel más alto de protección y es el más costoso y lento, pero garantiza la máxima calidad de soldadura para componentes críticos.

Preparación de la Superficie: La Primera Defensa

Aunque el gas inerte es fundamental, la preparación adecuada de la superficie antes de soldar es igualmente crucial. Cualquier contaminante orgánico (aceites, grasas, huellas dactilares) o inorgánico (óxidos, suciedad) en la superficie de la pieza de trabajo puede ser arrastrado al charco de soldadura, causando porosidad, inclusiones o fragilización.

• Limpieza Mecánica: Las capas de óxido pesadas o la corrosión pueden eliminarse mediante cepillado con cepillos de acero inoxidable (NUNCA cepillos de acero al carbono, ya que dejarían partículas ferrosas que se oxidarían y contaminarían la soldadura). El esmerilado o lijado con abrasivos limpios y dedicados solo al titanio también es efectivo. Las herramientas utilizadas deben ser exclusivas para el titanio para evitar la contaminación cruzada.
• Limpieza Química: Después de la limpieza mecánica, o para contaminantes más ligeros, se recomienda desengrasar la superficie con solventes como acetona, alcohol isopropílico o metil etil cetona (MEK). Las piezas deben secarse completamente al aire antes de soldar.
• Almacenamiento: El titanio limpio debe almacenarse en un ambiente limpio y seco, preferiblemente en bolsas selladas, para evitar la recontaminación antes de soldar.

Parámetros y Técnicas de Soldadura para Optimizar la Protección

Además de la protección con gas y la limpieza, ciertos parámetros de soldadura y técnicas pueden influir en la calidad de la soldadura de titanio y la efectividad de la protección:

• Minimizar el Aporte de Calor: Un aporte de calor excesivo prolonga el tiempo que el metal permanece a temperaturas elevadas, aumentando la ventana de oportunidad para la contaminación. El uso de soldadura por pulsos puede ayudar a reducir el aporte de calor general manteniendo una buena penetración.
• Velocidad de Avance: Una velocidad de avance constante y controlada es importante. Demasiado lenta puede sobrecalentar la pieza; demasiado rápida puede comprometer la cobertura de gas o la penetración.
• Longitud del Arco: Mantener un arco corto y estable es crucial para asegurar que el gas de protección de la antorcha cubra eficazmente el charco de soldadura. Un arco demasiado largo puede comprometer la concentración del gas.
• Ángulo de la Antorcha: El ángulo de la antorcha debe ser tal que el gas fluya de manera óptima sobre el charco de soldadura y la ZAC.
• Enfriamiento Lento Bajo Protección: Es vital mantener el gas de protección fluyendo sobre la soldadura hasta que se haya enfriado por debajo de la temperatura crítica de reactividad. Apagar el gas de inmediato después de terminar el arco es un error común que lleva a la contaminación post-soldadura.

Inspección y Evaluación de la Soldadura de Titanio

La inspección visual es la primera y más inmediata forma de evaluar la calidad de una soldadura de titanio. La escala de colores de la soldadura y la ZAC adyacente es un indicador directo del nivel de protección y, por ende, de la contaminación.

Para aplicaciones de alta exigencia, la inspección visual se complementa con pruebas no destructivas (NDT) como la radiografía para detectar porosidad interna o inclusiones, y pruebas destructivas como ensayos de tracción, doblado o impacto para verificar las propiedades mecánicas y la ductilidad. La microestructura también puede ser analizada para determinar la presencia de fases frágiles.

Consideraciones Adicionales y Mejores Prácticas

• Calidad del Gas: Siempre use gas de argón de alta pureza. Los cilindros de gas deben dedicarse exclusivamente al titanio y no deben usarse para otros materiales para evitar la contaminación cruzada.
• Mangueras de Gas: Utilice mangueras de gas no porosas, preferiblemente de caucho de alta calidad o PVC, y asegúrese de que estén libres de fugas. Evite las mangueras de plástico de baja calidad que pueden permitir la difusión de aire.
• Reguladores y Medidores de Flujo: Mantenga el equipo limpio y en buen estado. Los reguladores de dos etapas son preferibles para mantener un flujo de gas constante.
• Entorno de Trabajo: Realice la soldadura de titanio en un área limpia, libre de corrientes de aire y contaminantes como polvo, grasa o chispas de otros procesos de soldadura.
• Personal Capacitado: La soldadura de titanio requiere operadores con experiencia y capacitación específica en las técnicas y precauciones necesarias para este material.

Preguntas Frecuentes sobre la Protección del Titanio al Soldar

¿Por qué el titanio es tan difícil de soldar en comparación con otros metales?

El titanio no es inherentemente difícil de soldar en términos de su soldabilidad, es decir, su capacidad para fusionarse. La dificultad radica en su extrema reactividad con los gases atmosféricos (oxígeno, nitrógeno e hidrógeno) a altas temperaturas. Esta reactividad requiere una protección de gas inerte impecable y constante durante todo el proceso de soldadura y enfriamiento, algo que no es tan crítico para metales como el acero o el aluminio.

¿Qué tipo de gas se utiliza para proteger el titanio durante la soldadura?

El gas más comúnmente utilizado y recomendado es el argón (Ar) de alta pureza (99.998% o superior). En algunas aplicaciones que requieren un mayor aporte de calor o para mejorar la penetración, se puede utilizar helio (He) o mezclas de argón/helio, pero el argón es el estándar por su densidad y capacidad de blindaje.

¿Qué es un 'trailing shield' y por qué es tan importante para soldar titanio?

Un 'trailing shield' (escudo de arrastre) es un dispositivo que se acopla a la antorcha de soldadura y libera un flujo continuo de gas inerte sobre la soldadura recién solidificada y la zona afectada por el calor (ZAC) detrás del charco de soldadura. Es crucial porque el metal permanece a temperaturas elevadas y vulnerable a la contaminación por oxígeno y nitrógeno incluso después de que el charco se ha solidificado. El escudo de arrastre mantiene esta área protegida hasta que se enfría por debajo de la temperatura crítica de reactividad, evitando la fragilización.

¿Cómo puedo saber si mi soldadura de titanio está contaminada?

La forma más común y rápida de identificar la contaminación es a través de la inspección visual del color de la soldadura y la ZAC. Una soldadura bien protegida tendrá un color plateado brillante. Tonos de paja ligera son mínimamente aceptables. Colores como el azul, violeta, gris oscuro o blanco tiza indican niveles crecientes de contaminación por oxígeno y nitrógeno, lo que resulta en una soldadura frágil y comprometida.

¿Es posible soldar titanio sin purga de respaldo (back purging)?

Para la mayoría de las aplicaciones críticas o donde se requiere penetración completa, la purga de respaldo es absolutamente necesaria. Si el lado posterior de la soldadura no está protegido, se contaminará y se volverá quebradizo, comprometiendo la integridad de toda la unión. En casos muy específicos de soldaduras de filete superficiales o reparaciones menores donde el lado posterior no se calienta significativamente, podría omitirse, pero siempre bajo un riesgo considerable de compromiso de propiedades.

¿Qué sucede si un soldador utiliza herramientas de acero al carbono en titanio?

Si se utilizan herramientas de acero al carbono (como cepillos, discos de esmeril o pinzas) en titanio, pueden incrustarse partículas de hierro en la superficie del titanio. Estas partículas de hierro se oxidarán rápidamente y contaminarán la soldadura, lo que puede llevar a defectos, fragilización y una reducción significativa de la resistencia a la corrosión del titanio. Es fundamental utilizar herramientas y abrasivos dedicados exclusivamente al titanio para evitar la contaminación cruzada.

En conclusión, la soldadura de titanio es un proceso que exige una atención meticulosa a la protección contra la contaminación atmosférica. Desde la preparación inmaculada de la superficie hasta la implementación de múltiples capas de protección con gas inerte (protección primaria, escudos de arrastre y purga de respaldo), cada paso es crucial para garantizar la integridad de la unión. Dominar estas técnicas no solo es un signo de habilidad, sino una garantía de que las propiedades excepcionales del titanio se mantendrán, permitiendo que este metal siga siendo el material de elección para las aplicaciones más exigentes del mundo.

Si quieres conocer otros artículos parecidos a Protección Esencial del Titanio al Soldar puedes visitar la categoría Soldadura.
