Lainas de Ajuste de Acero Inoxidable: Guía Completa

En el intrincado universo de la maquinaria y la ingeniería de precisión, cada milímetro cuenta. Las lainas de ajuste, también conocidas como shims, son esos héroes discretos que garantizan la alineación perfecta, la reducción de vibraciones y el óptimo funcionamiento de componentes críticos. Entre la diversidad de materiales disponibles, el acero inoxidable se erige como una elección superior, ofreciendo una combinación inigualable de resistencia, durabilidad y precisión. Este artículo explorará en profundidad la importancia de las lainas de ajuste de acero inoxidable y desglosará un sistema de codificación estandarizado para entender sus diversas configuraciones.

Las lainas de ajuste son piezas delgadas y con formas específicas, diseñadas para rellenar pequeños espacios, compensar tolerancias de fabricación o ajustar la posición relativa de dos componentes. Son fundamentales para el mantenimiento preventivo y correctivo, asegurando que los equipos operen dentro de sus parámetros de diseño, prolongando su vida útil y mejorando su eficiencia. Su uso es crítico en una amplia gama de industrias, desde la automotriz y aeroespacial hasta la manufactura pesada y la energía.

¿Por Qué Elegir Acero Inoxidable para Lainas de Ajuste?

La selección del material es un factor crucial en el rendimiento de una laina de ajuste. El acero inoxidable, en particular, ofrece ventajas significativas que lo hacen ideal para aplicaciones exigentes:

• Resistencia a la Corrosión: Una de sus propiedades más destacadas es su capacidad para resistir la oxidación y la corrosión en ambientes húmedos, químicos o salinos. Esto es vital en industrias donde la exposición a elementos agresivos es común, garantizando que la laina mantenga su integridad dimensional y funcional a lo largo del tiempo.
• Durabilidad y Resistencia Mecánica: El acero inoxidable posee una excelente resistencia a la tracción y al desgaste, lo que significa que puede soportar cargas significativas y condiciones de operación rigurosas sin deformarse o fallar. Esta durabilidad asegura que la alineación establecida se mantenga estable.
• Estabilidad Dimensional: A diferencia de otros materiales, el acero inoxidable exhibe una baja expansión térmica y estabilidad dimensional en un amplio rango de temperaturas, lo cual es esencial para mantener la precisión en aplicaciones donde las variaciones de temperatura son una constante.
• Higiene y Limpieza: Su superficie no porosa facilita la limpieza y lo hace apto para aplicaciones en la industria alimentaria, farmacéutica y médica, donde los estándares de higiene son extremadamente altos.

Estas características hacen que las lainas de ajuste de acero inoxidable sean una inversión inteligente para garantizar la fiabilidad y el rendimiento a largo plazo de la maquinaria.

Entendiendo el Sistema NIX Shims: Un Estándar de Codificación

Para facilitar la identificación y el pedido de lainas de ajuste con especificaciones precisas, se han desarrollado sistemas de codificación detallados. El sistema NIX Shims es un ejemplo robusto que permite definir con exactitud cada característica de una laina o un paquete de lainas. A continuación, desglosaremos cada componente de este sistema:

Tipos de Lainas: S (Shim Individual) vs. SP (Shim Pack)

La primera distinción en el sistema NIX es entre una laina individual y un paquete de lainas:

• S (Shim Individual): Se refiere a una única pieza de laina. Por lo general, se considera una laina individual cuando su espesor es de 0.50 mm o menos.
• SP (Shim Pack): Representa un paquete de lainas, es decir, varias lainas de diferentes espesores que se combinan para alcanzar un espesor total mayor, como 5.00 mm. Un Shim Pack puede estar compuesto por una combinación específica de lainas (ej. 1 x 2.00 mm, 1 x 1.00 mm, 3 x 0.50 mm y 2 x 0.25 mm para un total de 5.00 mm).

Componentes de la Codificación NIX Shims

El código completo de una laina o Shim Pack NIX sigue un formato específico, como S - 08 - 45 - 20 - 03 - 05 - 15 - CR - TP, donde cada posición indica una característica particular:

1. Tipo de Laina (S/SP):

• S: Shim Individual.
• SP: Shim Pack.

2. Tamaño de Ranura (M4, M6, M8, M10):

• Indica el tamaño del perno o tornillo que pasará por la ranura. Por ejemplo, 08 significa una ranura diseñada para un perno M8, lo que implica un espacio de 9.00 mm (M8 + 1.00 mm adicionales para fácil paso).
• Ejemplos: 04 (M4), 06 (M6), 08 (M8), 10 (M10).

3. Ancho (ej. 45 para 45.00 mm):

• Define la dimensión del ancho de la laina en milímetros.

4. Altura (ej. 20 para 20.00 mm):

• Especifica la dimensión de la altura de la laina en milímetros.

5. Sistema (Número de Ranuras):

• Indica la cantidad de ranuras presentes en la laina.
• Ejemplos: 01 (1 Ranura), 02 (2 Ranuras), 03 (3 Ranuras), 04 (4 Ranuras).

6. Espesor (ej. 05 para 0.5 mm, 50 para 5.0 mm Shim Pack):

• Define el espesor total de la laina o del Shim Pack.
• Ejemplos: 01 (E=0.1 mm), 02 (E=0.2 mm), 03 (E=0.3 mm), 05 (E=0.5 mm), 10 (E=1.0 mm), 20 (E=2.0 mm), 30 (E=3.0 mm). Para Shim Pack, 50 (E=5.0 mm).

7. Distancia entre Ranuras (ej. 15 para 15.00 mm):

• Si hay múltiples ranuras, esta posición indica la distancia entre el centro de cada ranura en milímetros.
• Si es una sola ranura (01), se usa 00 (No Aplica).
• También permite calcular la distancia del inicio a las ranuras de los extremos (ej. 15 mm / 2 = 7.50 mm).

8. Material:

• Especifica el tipo de material de la laina.
• CR: Acero al Carbón (Cold Rolled Steel o Acero Laminado en Frío).
• SS: Acero Inoxidable (Stainless Steel).
• AL: Aluminio.
• CB: Cobre.
• LT: Latón.

9. Recubrimientos:

• Indica si la laina tiene algún tipo de recubrimiento protector.
• 00: Sin Recubrimientos.
• RD: Con Recubrimientos Estándares (0.5 mm con Tropicalizado y 1.0 mm con Pavonado).
• TP: Tropicalizado (Yellow Zinc Dichromate).
• PV: Pavonado.

Este sistema de codificación permite una estandarización y una comunicación clara de las especificaciones de las lainas, asegurando que se fabrique y entregue la pieza exacta requerida para cada aplicación.

Ejemplos Prácticos del Sistema NIX Shims

Para ilustrar cómo se aplica esta codificación, veamos los ejemplos proporcionados:

Ejemplo 1: Laina Individual

S - 08 - 45 - 20 - 03 - 05 - 15 - CR - TP

• S: Shim Individual.
• 08: Ranura para perno M8 (9.00 mm de espacio).
• 45: 45.00 mm de Ancho.
• 20: 20.00 mm de Altura.
• 03: 3 Ranuras.
• 05: Espesor de 0.50 mm.
• 15: 15.00 mm de distancia entre cada ranura.
• CR: Material Acero al Carbón.
• TP: Recubrimiento Tropicalizado.

Ejemplo 2: Shim Pack

SP - 08 - 45 - 20 - 03 - 50 - 15 - CR - TP

• SP: Shim Pack.
• 08: Ranura para perno M8.
• 45: 45.00 mm de Ancho.
• 20: 20.00 mm de Altura.
• 03: 3 Ranuras.
• 50: Espesor total de 5.00 mm (Armado: 1 x 2.00 mm, 1 x 1.00 mm, 3 x 0.50 mm y 2 x 0.25 mm).
• 15: 15.00 mm de distancia entre cada ranura.
• CR: Material Acero al Carbón.
• TP: Recubrimiento Tropicalizado.

Estos ejemplos demuestran la granularidad y la especificidad que el sistema NIX Shims permite en la definición de las lainas de ajuste.

Tabla Comparativa: Shim Individual vs. Shim Pack

Aplicaciones Industriales de las Lainas de Acero Inoxidable

La versatilidad de las lainas de acero inoxidable las hace indispensables en numerosos sectores. Su capacidad para soportar ambientes corrosivos y altas temperaturas las posiciona como la elección preferida en:

• Maquinaria Industrial: Para la alineación de motores, bombas, reductores, rodamientos y acoplamientos, donde la precisión es clave para evitar fallas prematuras y reducir el consumo de energía.
• Industria Automotriz: En el ajuste de componentes de motor, transmisiones y sistemas de dirección, garantizando el rendimiento y la seguridad.
• Sector Aeroespacial: Donde la tolerancia cero y la resistencia a condiciones extremas son mandatorias.
• Equipos Marinos: Dada su excelente resistencia a la corrosión por agua salada.
• Procesamiento de Alimentos y Bebidas: Por sus propiedades higiénicas y resistencia a productos de limpieza agresivos.
• Industria Química y Farmacéutica: Debido a su inercia frente a sustancias corrosivas.
• Construcción y Minería: Para asegurar la alineación de equipos pesados y estructuras.

En cada una de estas aplicaciones, las lainas de acero inoxidable contribuyen a la eficiencia operativa, la seguridad y la longevidad de los equipos.

Preguntas Frecuentes sobre Lainas de Ajuste de Acero Inoxidable

¿Qué es una laina de ajuste (shim) y cuál es su función principal?

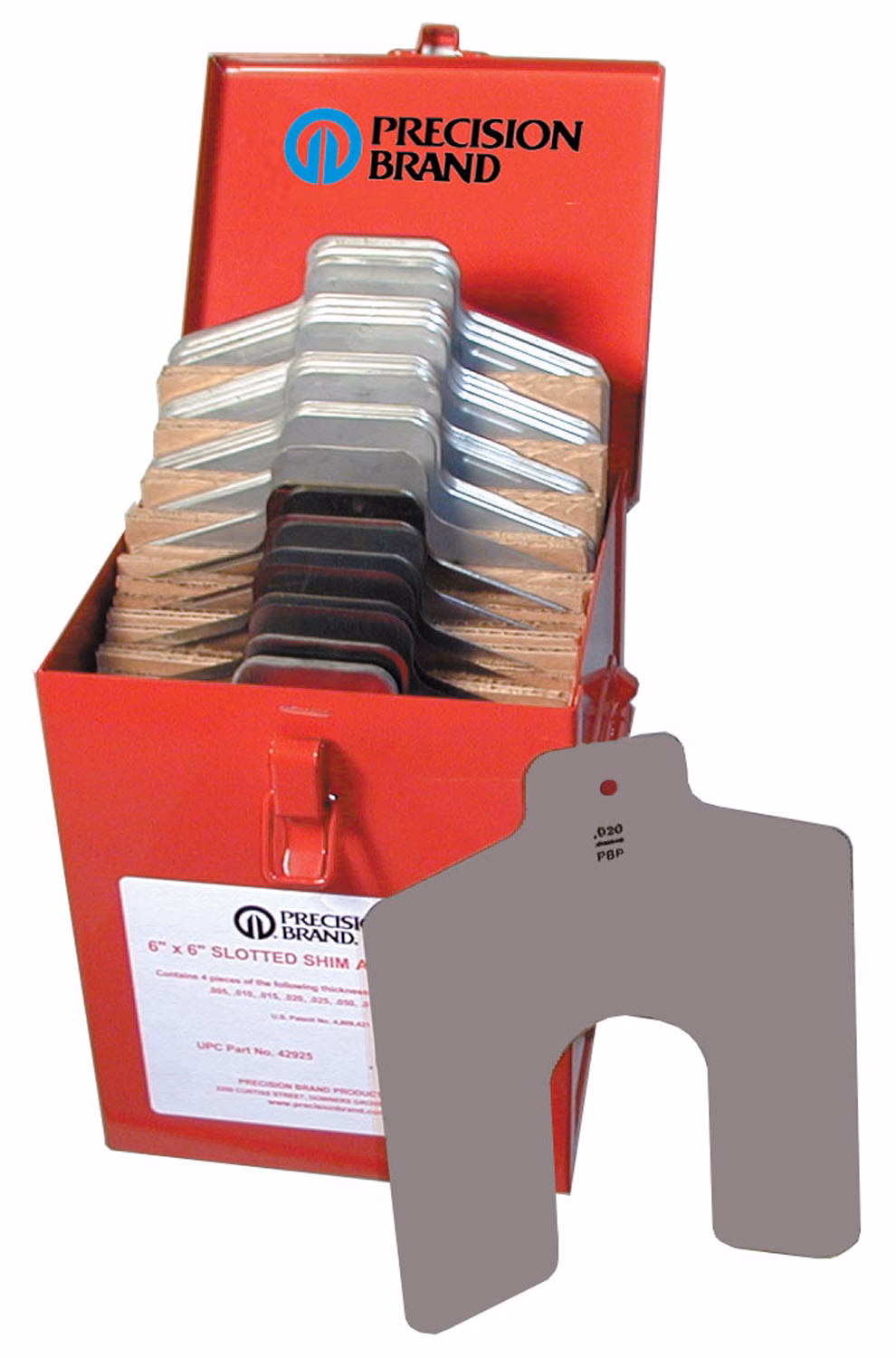

Una laina de ajuste es una pieza delgada, a menudo con forma de U o rectangular, utilizada para rellenar pequeños espacios, ajustar la posición relativa de componentes, compensar tolerancias o corregir la alineación de maquinaria. Su función principal es asegurar la precisión y el buen funcionamiento de los equipos, reduciendo vibraciones y desgaste.

¿Por qué es preferible el acero inoxidable para lainas de ajuste en ciertas aplicaciones?

El acero inoxidable es preferible por su excepcional resistencia a la corrosión, su alta durabilidad mecánica, su estabilidad dimensional en diversas temperaturas y su idoneidad para ambientes higiénicos. Estas propiedades aseguran que la laina mantenga su precisión y rendimiento incluso en condiciones adversas.

¿Cómo se interpreta el código de un Shim Pack del sistema NIX?

El código NIX se interpreta posición por posición. Por ejemplo, en S - 08 - 45 - 20 - 03 - 05 - 15 - CR - TP, cada número o sigla representa una característica específica: S (Shim Individual), 08 (ranura M8), 45 (ancho 45mm), 20 (altura 20mm), 03 (3 ranuras), 05 (espesor 0.5mm), 15 (distancia entre ranuras 15mm), CR (Acero al Carbón), TP (Tropicalizado). Cada posición define una característica clave de la laina.

¿Cuál es la diferencia fundamental entre un Shim Individual (S) y un Shim Pack (SP)?

Un Shim Individual (S) es una sola pieza de laina, generalmente de bajo espesor (ej. 0.50 mm). Un Shim Pack (SP) es un conjunto de varias lainas individuales de diferentes espesores que se combinan para lograr un espesor total mayor (ej. 5.00 mm), ofreciendo mayor flexibilidad en el ajuste.

¿Qué recubrimientos se pueden aplicar a las lainas de ajuste y por qué?

Los recubrimientos como el Tropicalizado (TP) o el Pavonado (PV) se aplican para mejorar la resistencia a la corrosión o para proporcionar una identificación visual. El código RD indica un Recubrimiento Estándar que puede incluir ambos, según el espesor de la laina. El código 00 significa que no lleva recubrimiento.

Además del acero inoxidable, ¿qué otros materiales se utilizan en las lainas NIX?

Además del acero inoxidable (SS), el sistema NIX Shims contempla otros materiales como el Acero al Carbón (CR), Aluminio (AL), Cobre (CB) y Latón (LT), cada uno seleccionado según las necesidades específicas de la aplicación en cuanto a resistencia, conductividad o propiedades no magnéticas.

Conclusión

Las lainas de ajuste de acero inoxidable son componentes ingenieriles esenciales que sustentan la fiabilidad y la precisión en innumerables aplicaciones industriales. Su resistencia superior a la corrosión, durabilidad y estabilidad dimensional las convierten en la opción ideal para entornos exigentes. El sistema de codificación NIX Shims, con su nivel de detalle, simplifica la especificación y el suministro de estas piezas críticas, asegurando que los profesionales puedan seleccionar con confianza la laina exacta que necesitan para mantener sus operaciones en óptimas condiciones. Comprender este sistema no solo facilita la adquisición, sino que también subraya la importancia de cada característica en la búsqueda de la perfección mecánica.
