Serpentines de Condensador: Clave en Refrigeración

En el vasto universo de la climatización y la refrigeración, existen componentes que, aunque a menudo pasan desapercibidos, son absolutamente cruciales para el correcto funcionamiento de cualquier sistema. Entre ellos, los serpentines de condensador se erigen como piezas fundamentales, encargadas de una de las fases más críticas del ciclo de refrigeración: la disipación del calor. Su función es tan vital que la eficiencia, la fiabilidad y la vida útil de un sistema dependen en gran medida de su diseño y del material con el que están construidos. Es aquí donde el acero inoxidable emerge como una solución de ingeniería superior, ofreciendo ventajas significativas frente a otros materiales.

Este artículo explorará en profundidad qué son los serpentines de condensador, sus diferentes tipos y, sobre todo, por qué el acero inoxidable se ha convertido en el material de elección para aplicaciones que demandan la máxima resistencia y rendimiento.

¿Qué son los Serpentines de Condensador y Cómo Funcionan?

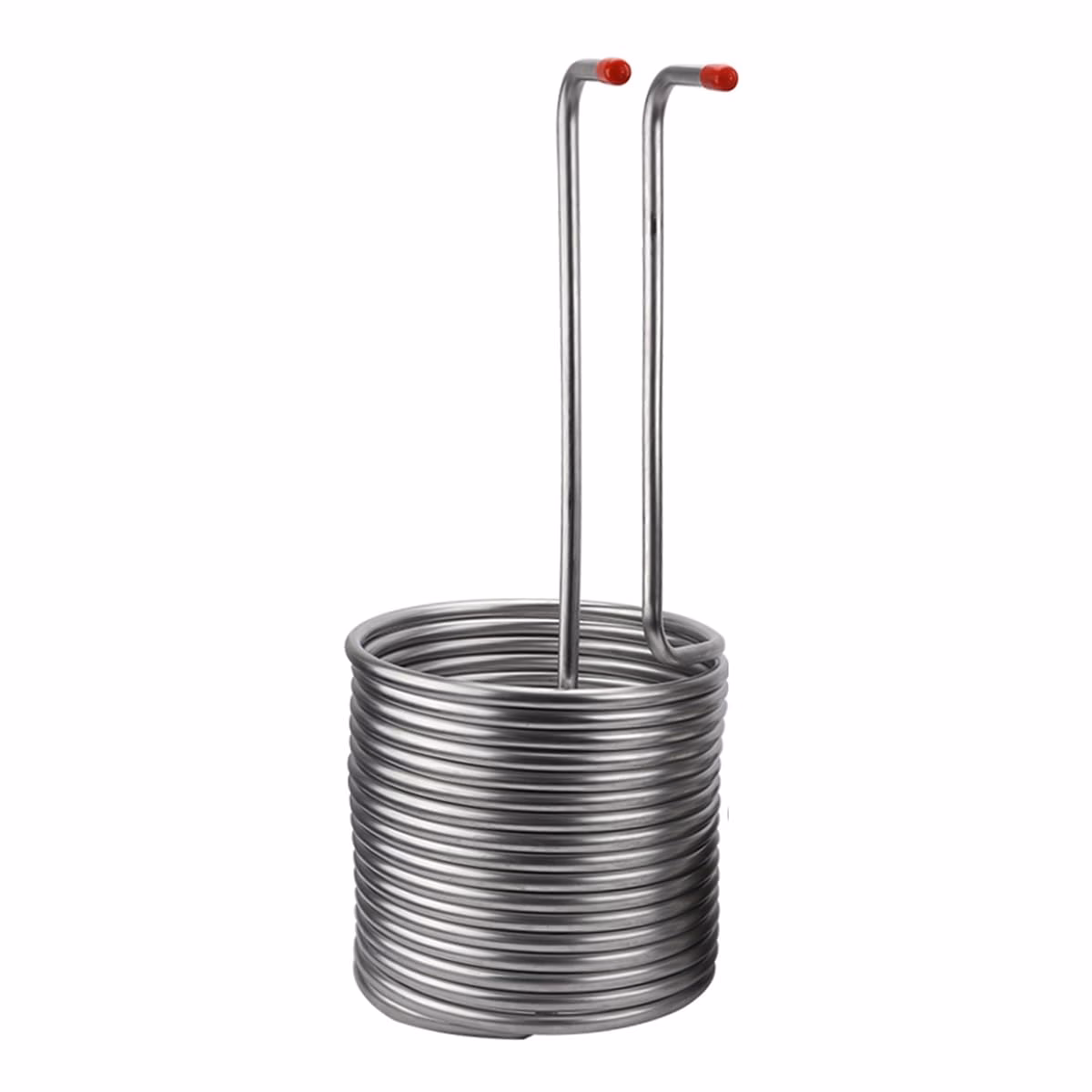

Un serpentín de condensador es un tipo de intercambiador de calor diseñado específicamente para facilitar la transferencia de calor de un refrigerante caliente y gaseoso al ambiente circundante (ya sea aire o agua), lo que provoca que el refrigerante cambie de estado, de gas a líquido. Este proceso de cambio de fase se conoce como condensación y es esencial para completar el ciclo de refrigeración.

El proceso se desarrolla de la siguiente manera:

1. El refrigerante, que ha absorbido calor del espacio a enfriar (por ejemplo, en un evaporador), llega al serpentín del condensador como un gas a alta presión y alta temperatura.
2. A medida que el gas caliente fluye a través de los tubos del serpentín, el calor se transfiere a las aletas que rodean estos tubos.
3. Las aletas, que tienen una gran superficie, disipan este calor al aire ambiente (en condensadores enfriados por aire) o al agua (en condensadores enfriados por agua) que fluye sobre ellas o a través de ellas.
4. Al perder calor, el refrigerante se enfría y condensa, transformándose de gas a líquido, manteniendo su alta presión.
5. Una vez condensado, el refrigerante líquido está listo para pasar a la válvula de expansión y luego al evaporador para reiniciar el ciclo.

La eficiencia de este intercambio de calor es directamente proporcional a la capacidad del sistema para enfriar. Un serpentín de condensador ineficiente o dañado puede provocar un aumento del consumo energético, una reducción de la capacidad de enfriamiento y, en última instancia, fallos en el sistema.

Tipos de Serpentines en la Industria

Si bien nuestro enfoque principal son los serpentines de condensador, es importante entender que existen diferentes tipos de serpentines, cada uno adaptado a necesidades específicas dentro de la refrigeración y el aire acondicionado. A menudo, el mismo fabricante puede ofrecer diversas configuraciones para optimizar el rendimiento en distintas aplicaciones. Los tipos más comunes incluyen:

Serpentines de Aletas Planas

Este es un diseño muy extendido y versátil. Los serpentines de aletas planas se caracterizan por tener aletas (generalmente de aluminio o cobre, pero también de acero inoxidable) que son planas y están espaciadas uniformemente a lo largo de los tubos. La función principal de las aletas es aumentar drásticamente la superficie de contacto con el aire, facilitando una transferencia de calor más eficiente. Se utilizan tanto en evaporadores como en condensadores, y su diseño puede variar para optimizar la resistencia al flujo de aire o la limpieza.

Serpentines de Agua Helada

A diferencia de los serpentines de condensador, los serpentines de agua helada (o serpentines de enfriamiento de agua) no forman parte del ciclo de refrigeración directo, sino que se utilizan para enfriar aire mediante la circulación de agua fría a través de sus tubos. El agua helada, producida por un chiller (enfriador), fluye a través del serpentín, y el aire caliente pasa sobre las aletas del serpentín, cediendo su calor al agua y enfriándose. Son comunes en sistemas de aire acondicionado centralizados y en unidades de tratamiento de aire (UTAs) en grandes edificios comerciales e industriales. Aunque no son condensadores, su diseño y construcción comparten muchas similitudes con los serpentines de condensador en cuanto a materiales y principios de transferencia de calor.

Serpentines de Condensador

Como ya se mencionó, estos son el corazón de la disipación de calor en los sistemas de refrigeración y aire acondicionado. Se distinguen por su propósito específico de condensar el refrigerante. Pueden ser de varios tipos en cuanto a su configuración:

• Condensadores Enfriados por Aire: Son los más comunes en aplicaciones residenciales y comerciales pequeñas. El calor del refrigerante se disipa directamente al aire ambiente, a menudo con la ayuda de ventiladores.
• Condensadores Enfriados por Agua: Utilizan agua (de una torre de enfriamiento, un río o un sistema de circuito cerrado) para absorber el calor del refrigerante. Son más eficientes en términos de transferencia de calor que los enfriados por aire y se usan en sistemas de gran capacidad, como chillers industriales. Pueden ser de tipo carcasa y tubos, o placas.
• Condensadores Evaporativos: Combinan las características de los condensadores enfriados por aire y por agua, utilizando la evaporación de agua para un enfriamiento más eficiente del aire que pasa sobre el serpentín.

El Acero Inoxidable: La Elección Superior para Serpentines de Condensador

Si bien el cobre y el aluminio han sido tradicionalmente los materiales predominantes para los serpentines de intercambio de calor debido a su alta conductividad térmica, el acero inoxidable ha ganado terreno rápidamente, especialmente en aplicaciones donde la durabilidad, la resistencia a la corrosión y la longevidad son primordiales. Los grados más comunes utilizados para serpentines incluyen el acero inoxidable 304 y el 316, este último ofreciendo una resistencia superior a la corrosión en entornos con cloruros o sustancias químicas agresivas.

Ventajas Inigualables del Acero Inoxidable:

1. Resistencia a la Corrosión Excepcional: Esta es, sin duda, la ventaja más destacada. El acero inoxidable forma una capa pasiva de óxido de cromo que lo protege de la oxidación y la corrosión, incluso en ambientes húmedos, salinos, industriales o con presencia de químicos. Esto es crucial para la vida útil del serpentín, ya que la corrosión puede llevar a fugas de refrigerante y a una drástica pérdida de eficiencia energética.

2. Durabilidad y Resistencia Mecánica: El acero inoxidable es un material robusto y resistente. Soporta mejor las vibraciones, los cambios de presión y el estrés mecánico que otros metales más blandos. Esta resistencia reduce significativamente el riesgo de daños durante el transporte, la instalación y la operación, minimizando costosas reparaciones y tiempos de inactividad.

3. Compatibilidad con Refrigerantes Modernos: Con la evolución de la normativa ambiental, se están adoptando nuevos refrigerantes que pueden ser más agresivos con ciertos materiales. El acero inoxidable es altamente compatible con una amplia gama de refrigerantes actuales y futuros, incluyendo algunos que pueden causar problemas con el cobre o el aluminio, como el amoníaco (NH3) en sistemas industriales de gran escala.

4. Higiene y Facilidad de Limpieza: La superficie lisa y no porosa del acero inoxidable dificulta la adhesión de bacterias, algas y otros contaminantes. Esto lo hace ideal para aplicaciones en la industria alimentaria, farmacéutica y médica, donde la limpieza y la sanidad son críticas. Además, su resistencia a la corrosión permite el uso de agentes de limpieza más fuertes sin dañar el material.

5. Menor Costo de Ciclo de Vida: Aunque el costo inicial de un serpentín de acero inoxidable puede ser ligeramente superior al de cobre o aluminio, su excepcional durabilidad y resistencia a la corrosión se traducen en menores costos de mantenimiento y una vida útil mucho más prolongada. Esto reduce la necesidad de reemplazos frecuentes, lo que resulta en un ahorro significativo a largo plazo.

Consideraciones sobre la Conductividad Térmica

Es cierto que el cobre tiene una conductividad térmica superior al acero inoxidable. Sin embargo, los avances en el diseño de serpentines de acero inoxidable han logrado compensar esta diferencia. Mediante el uso de aletas más delgadas, mayor densidad de aletas, y geometrías optimizadas de tubos y aletas, los fabricantes pueden diseñar serpentines de acero inoxidable que ofrecen una excelente transferencia de calor, rivalizando con la eficiencia de los serpentines de otros materiales, especialmente cuando se considera la durabilidad y la resistencia a la corrosión en entornos desafiantes.

Aplicaciones de los Serpentines de Condensador de Acero Inoxidable

Dadas sus propiedades superiores, los serpentines de condensador de acero inoxidable son la elección preferida en una variedad de industrias y aplicaciones exigentes:

• Refrigeración Industrial: Plantas de procesamiento de alimentos y bebidas, cámaras frigoríficas de gran tamaño, fábricas de hielo, donde la higiene, la resistencia a la corrosión de ambientes húmedos y la compatibilidad con refrigerantes como el amoníaco son esenciales.
• Industria Química y Farmacéutica: Ambientes con vapores corrosivos o necesidad de procesos estériles.
• Aplicaciones Marinas y Costeras: Ambientes salinos altamente corrosivos que degradarían rápidamente otros metales.
• Sistemas HVAC en Entornos Agresivos: Centros de datos, hospitales, túneles, o edificios en zonas urbanas con alta contaminación, donde la longevidad es clave.
• Procesos de Enfriamiento Especializados: Donde se manejan fluidos corrosivos o se requiere una limpieza frecuente y rigurosa.

Mantenimiento y Longevidad

Los serpentines de acero inoxidable, aunque robustos, se benefician de un mantenimiento regular para asegurar su óptimo rendimiento y prolongar aún más su vida útil. Esto incluye:

• Limpieza Periódica: Eliminar el polvo, la suciedad, las hojas y otros residuos que puedan acumularse en las aletas y obstruir el flujo de aire. El acero inoxidable es fácil de limpiar y puede soportar productos de limpieza más agresivos que otros materiales.
• Inspección Visual: Revisar periódicamente el serpentín en busca de daños físicos o signos de corrosión (aunque poco probable en acero inoxidable bien mantenido).
• Monitoreo del Rendimiento: Prestar atención a cualquier disminución en la capacidad de enfriamiento o aumento en el consumo de energía, lo que podría indicar una obstrucción o un problema en el serpentín.

La inherente resistencia del acero inoxidable a problemas comunes como la corrosión galvánica (cuando dos metales diferentes están en contacto en presencia de un electrolito) y la formación de incrustaciones, facilita enormemente su mantenimiento en comparación con serpentines de otros materiales.

Preguntas Frecuentes sobre Serpentines de Condensador

¿Por qué son importantes los serpentines de condensador?

Los serpentines de condensador son vitales porque son los responsables de liberar el calor absorbido por el refrigerante del espacio a enfriar. Sin una condensación eficiente, el sistema de refrigeración no podría completar su ciclo y funcionar correctamente, lo que resultaría en una baja capacidad de enfriamiento y un alto consumo de energía.

¿Qué ventajas ofrece el acero inoxidable en los serpentines?

El acero inoxidable ofrece ventajas clave como una excepcional resistencia a la corrosión, alta durabilidad mecánica, compatibilidad con una amplia gama de refrigerantes, facilidad de limpieza e higiene, y un menor costo de ciclo de vida debido a su prolongada durabilidad y bajos requisitos de mantenimiento.

¿Cómo se limpian los serpentines de acero inoxidable?

Los serpentines de acero inoxidable se pueden limpiar con agua a presión, aire comprimido o soluciones limpiadoras específicas para serpentines, utilizando cepillos suaves si es necesario. Su superficie lisa y resistencia a la corrosión facilitan la eliminación de suciedad y evitan la acumulación de biopelículas.

¿Qué tipos de refrigerantes son compatibles con el acero inoxidable?

El acero inoxidable es compatible con la mayoría de los refrigerantes modernos, incluidos los HFC, HFO y refrigerantes naturales como el amoníaco (NH3) y el CO2, lo que lo convierte en una opción versátil y a prueba de futuro para diversas aplicaciones.

¿Cuál es la vida útil esperada de un serpentín de condensador de acero inoxidable?

Con un mantenimiento adecuado y en condiciones operativas normales, un serpentín de condensador de acero inoxidable puede tener una vida útil excepcionalmente larga, a menudo superando los 15-20 años, y en muchos casos, incluso más, gracias a su superior resistencia a la corrosión y durabilidad.

Tabla Comparativa de Materiales para Serpentines

En resumen, los serpentines de condensador son pilares irremplazables en la eficiencia de cualquier sistema de refrigeración. La elección del material es una decisión crítica que impacta directamente en el rendimiento, la fiabilidad y el costo total de propiedad. El acero inoxidable, con su inigualable resistencia a la corrosión, durabilidad y versatilidad, se posiciona como el material de preferencia para las aplicaciones más exigentes, garantizando una inversión inteligente y un funcionamiento óptimo a largo plazo. Al considerar un nuevo sistema o una sustitución, optar por serpentines de condensador de acero inoxidable es una decisión que asegurará un rendimiento superior y una mayor tranquilidad.
