Acero Inoxidable: Peso de Cañerías y Clasificación

El acero inoxidable es un material omnipresente en la industria moderna, valorado por su excepcional resistencia a la corrosión, durabilidad y versatilidad. Desde la conducción de fluidos en plantas químicas hasta su uso en equipos de procesamiento de alimentos, su aplicación es vastísima. Sin embargo, al trabajar con este material, surgen preguntas fundamentales que son clave para cualquier proyecto, como el peso de sus componentes y cómo se clasifican sus distintas aleaciones. Comprender estos aspectos no solo facilita la planificación logística y estructural, sino que también asegura la selección del material adecuado para cada necesidad específica, garantizando así la eficiencia y la seguridad de las instalaciones.

Abordaremos dos de las consultas más comunes y cruciales: ¿cuánto pesa una cañería de acero inoxidable? y ¿cómo se clasifican los aceros inoxidables según los estándares de la industria? La respuesta a la primera pregunta no es un número fijo, sino el resultado de una serie de cálculos que consideran diversas variables, mientras que la segunda nos sumerge en el fascinante mundo de las aleaciones y sus propiedades distintivas. Prepárese para desentrañar las complejidades de este noble material.

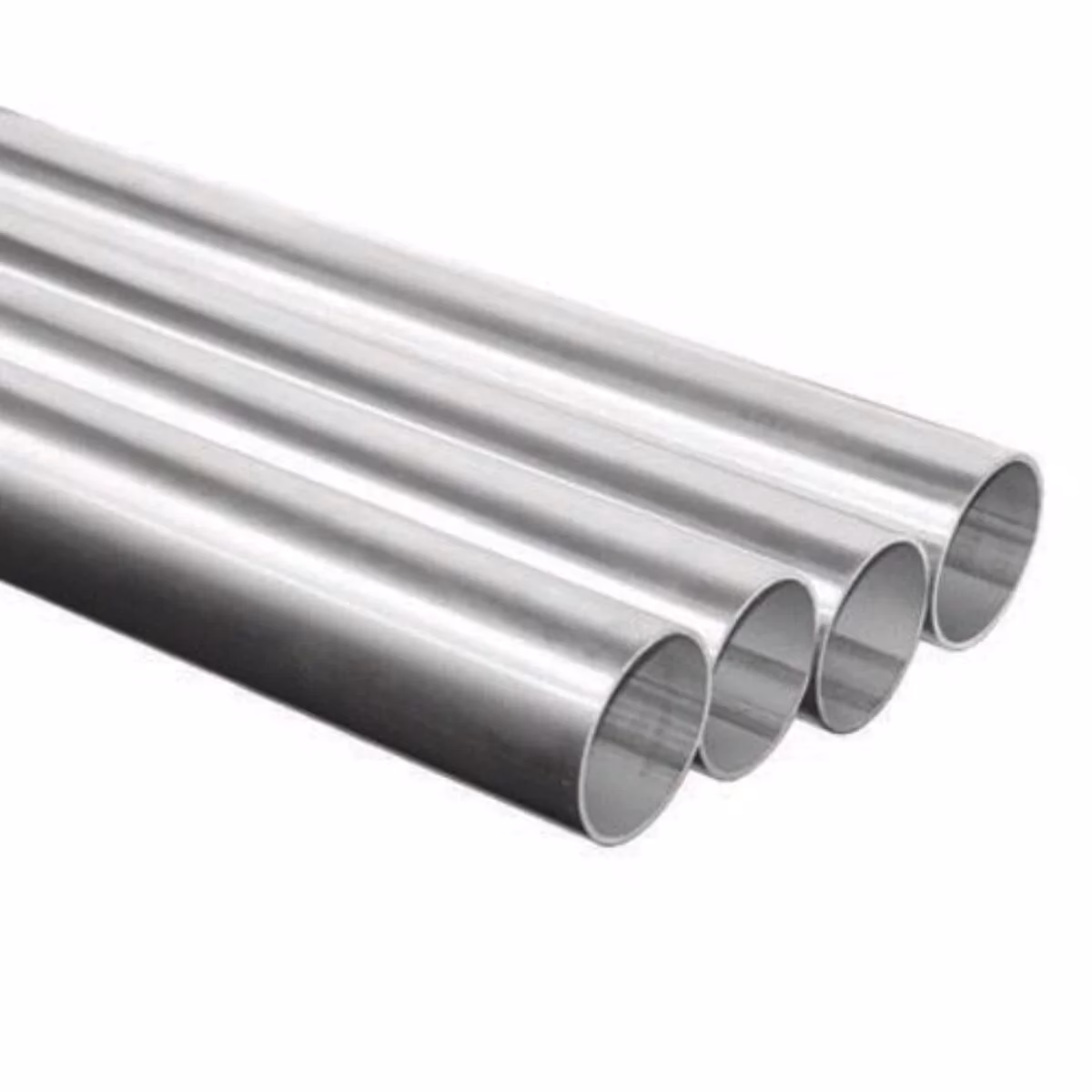

¿Cuánto pesa una cañería de acero inoxidable? Factores Clave

La pregunta sobre el peso de una cañería de acero inoxidable es una de las más frecuentes, especialmente en el diseño y la logística de proyectos industriales. Sin embargo, no existe una respuesta única, ya que el peso de una cañería de acero inoxidable depende de múltiples factores interrelacionados. No se trata de un valor estático, sino de una magnitud que se calcula en función de sus dimensiones y la densidad del material. Para determinar con precisión el peso, es fundamental considerar los siguientes elementos:

• Diámetro Exterior (OD): Es la medida del diámetro externo de la cañería.
• Espesor de Pared (WT): Es el grosor del material de la cañería. Este valor suele estar estandarizado por medio de las tablas de cédulas (Schedule), como Sch 10, Sch 40, Sch 80, etc., que indican un espesor de pared específico para un diámetro nominal dado.
• Longitud: La longitud total de la sección de cañería que se desea pesar. El largo estándar de fabricación para muchas cañerías industriales es de 6 metros, aunque se pueden encontrar otras longitudes o cortarse a medida.
• Densidad del Material: La densidad del acero inoxidable varía ligeramente según el tipo de aleación, pero para la mayoría de los grados comunes (como el 304 o el 316), se sitúa alrededor de 7.9 a 8.0 g/cm³ (o 7900 a 8000 kg/m³).

Para calcular el peso teórico de una cañería, se utiliza la siguiente fórmula, que esencialmente calcula el volumen del material y lo multiplica por su densidad:

Peso (kg) = [π * (Diámetro Exterior (mm) - Espesor de Pared (mm)) * Espesor de Pared (mm) * Longitud (m) * Densidad (kg/m³)] / 1,000,000

Donde π (Pi) es aproximadamente 3.14159.

Esta fórmula calcula el volumen de un cilindro hueco y lo convierte en peso. Es crucial utilizar unidades consistentes (por ejemplo, milímetros para diámetros y espesores, y metros para la longitud, con la densidad en kg/m³) para obtener el resultado en kilogramos.

Ejemplo de Cálculo de Peso

Consideremos una cañería de acero inoxidable de tipo 304 con las siguientes características:

• Diámetro Exterior (OD): 114.3 mm (equivalente a 4 pulgadas nominales)
• Espesor de Pared (WT): 6.02 mm (correspondiente a una cédula Sch 40 para 4 pulgadas)
• Longitud: 6 metros
• Densidad del Acero Inoxidable 304: 7930 kg/m³

Aplicando la fórmula:

Peso = [3.14159 * (114.3 - 6.02) * 6.02 * 6 * 7930] / 1,000,000

Peso ≈ 163.7 kg

Este cálculo es fundamental para el transporte, la manipulación en obra y la determinación de las estructuras de soporte necesarias para las instalaciones de tuberías. Un cálculo preciso del peso es un paso crítico en la ingeniería de proyectos.

Clasificación de los Aceros Inoxidables según la Norma AISI

La clasificación de los aceros inoxidables es esencial para entender sus propiedades y seleccionar el tipo adecuado para cada aplicación. La norma más reconocida y utilizada a nivel mundial para este propósito es la del American Iron and Steel Institute (AISI). Esta clasificación no solo considera la composición química de la aleación, sino que también infiere directamente su resistencia a la corrosión química y sus propiedades mecánicas.

La norma AISI divide los aceros inoxidables en varias series principales, cada una con características y usos específicos:

1. Aceros Inoxidables Austeníticos (Series 200 y 300)

Son los más comunes y representan aproximadamente el 70% de la producción total de acero inoxidable. Se caracterizan por su alto contenido de cromo (mínimo 16%), níquel (al menos 8%) y, en algunos casos, molibdeno. El níquel es el elemento clave que estabiliza la fase austenítica, lo que les confiere una excelente ductilidad, soldabilidad y una notable resistencia a la corrosión en una amplia gama de ambientes.

• Serie 300: Son los más utilizados.
• Acero Inoxidable 304: Es el tipo más versátil y ampliamente usado. Contiene 18% de cromo y 8% de níquel (a menudo llamado 18/8). Es excelente para aplicaciones generales, como utensilios de cocina, equipos de procesamiento de alimentos, barandales y arquitectura. Su resistencia a la corrosión es muy buena en ambientes no muy agresivos.
• Acero Inoxidable 316: Contiene un 2-3% de molibdeno adicional, lo que le confiere una resistencia superior a la corrosión por picaduras y grietas, especialmente en ambientes con cloruros o ácidos. Es ideal para aplicaciones marinas, equipos farmacéuticos, plantas químicas y entornos altamente corrosivos. Su costo es más elevado que el 304 debido al molibdeno.
• Otros de la serie 300 incluyen el 303 (maquinabilidad mejorada), 321 (estabilizado con titanio para resistencia a la corrosión intergranular), entre otros.
• Serie 200: Estos aceros utilizan manganeso y nitrógeno para reemplazar parte del níquel, lo que los hace más económicos. Aunque ofrecen una buena resistencia a la corrosión y propiedades mecánicas, no suelen igualar la resistencia a la corrosión de la Serie 300, especialmente en ambientes agresivos. Son usados en aplicaciones donde el costo es un factor crítico y la exposición a la corrosión es moderada.

2. Aceros Inoxidables Ferríticos (Serie 400)

Estos aceros contienen cromo como su principal elemento de aleación (10.5% a 27%) y muy bajo contenido de carbono y níquel. Son magnéticos, tienen una buena resistencia a la corrosión atmosférica y al agrietamiento por corrosión bajo tensión. Su ductilidad es menor que la de los austeníticos y su soldabilidad puede ser más limitada. Son comúnmente utilizados en electrodomésticos, sistemas de escape de automóviles y aplicaciones arquitectónicas donde la estética y la resistencia a la corrosión atmosférica son importantes.

• Acero Inoxidable 430: Un tipo común de ferrítico, con un 17% de cromo. Es ampliamente usado en paneles decorativos, revestimientos y algunos electrodomésticos.

3. Aceros Inoxidables Martensíticos (Serie 400 y 500)

Contienen cromo (12-18%) y un mayor contenido de carbono, lo que les permite ser endurecidos por tratamiento térmico (templado y revenido). Son magnéticos y ofrecen una excelente resistencia y dureza, aunque su resistencia a la corrosión es generalmente inferior a la de los austeníticos y ferríticos. Son ideales para aplicaciones que requieren alta resistencia al desgaste y la abrasión, como cuchillas, herramientas quirúrgicas, componentes de turbinas y válvulas.

• Acero Inoxidable 410: Un tipo básico de martensítico, con un 12% de cromo.

4. Aceros Inoxidables Dúplex

Son una combinación de fases austenítica y ferrítica, lo que les confiere lo mejor de ambos mundos: alta resistencia a la corrosión (especialmente al agrietamiento por corrosión bajo tensión y a las picaduras) y una resistencia mecánica significativamente mayor que los austeníticos. Son ideales para ambientes extremadamente corrosivos, como la industria química, petroquímica, de petróleo y gas, y plantas de desalinización. Su estructura mixta los hace muy robustos y duraderos.

5. Aceros Inoxidables Endurecibles por Precipitación (PH)

Estos aceros contienen cromo y níquel, además de elementos como cobre, aluminio o titanio, que permiten que sean endurecidos por un proceso de envejecimiento (tratamiento térmico de precipitación). Ofrecen una combinación excepcional de alta resistencia y buena resistencia a la corrosión. Se utilizan en aplicaciones aeroespaciales, componentes de motores y equipos deportivos de alto rendimiento.

La elección del tipo de acero inoxidable es crítica y debe basarse en el ambiente de servicio, los requisitos de resistencia mecánica y los costos. La norma AISI proporciona un marco claro para esta selección, asegurando que el material elegido cumpla con las expectativas de rendimiento y durabilidad.

Usos y Aplicaciones Generales de las Cañerías de Acero Inoxidable

Las cañerías de acero inoxidable son fundamentales en una multitud de industrias debido a su capacidad para transportar una amplia variedad de sustancias de manera segura y eficiente. La información proporcionada ya destaca sus usos principales: conducción de líquidos fluidos, líquidos corrosivos y gases, abarcando tanto el uso industrial como general. Desarrollemos un poco más estas aplicaciones:

• Industria Química y Petroquímica: Son indispensables para el transporte de ácidos, bases, solventes y otros productos químicos agresivos. La resistencia a la corrosión de grados como el 316 o dúplex es crucial para evitar fugas y contaminación.
• Industria Alimentaria y de Bebidas: Aquí, la higiene es primordial. El acero inoxidable (especialmente 304 y 316) es elegido por su superficie lisa y no porosa, que facilita la limpieza y previene la proliferación bacteriana. Se utiliza para transportar agua potable, leche, jugos, cerveza y otros productos alimenticios.
• Industria Farmacéutica y Biotecnológica: Similar a la alimentaria, requiere un alto nivel de pureza. Las cañerías se utilizan para fluidos ultrapuros, agua para inyectables (WFI) y productos biológicos, garantizando la integridad del proceso.
• Generación de Energía: En plantas de energía, incluyendo nucleares y térmicas, las cañerías de acero inoxidable manejan vapor a alta presión y temperatura, agua de enfriamiento y otros fluidos, resistiendo ambientes exigentes.
• Tratamiento de Aguas: Desde plantas de desalinización hasta sistemas de tratamiento de aguas residuales, el acero inoxidable maneja agua con diferentes niveles de pureza y contaminantes, resistiendo la corrosión provocada por el cloro y otros agentes.
• Construcción y Arquitectura: Aunque no es su uso principal para cañerías internas, en sistemas de fontanería de alta gama o en elementos expuestos donde la estética y la durabilidad son importantes, el acero inoxidable se utiliza.
• Sistemas de Calefacción, Ventilación y Aire Acondicionado (HVAC): Para la distribución de agua fría o caliente, o para sistemas de refrigeración, donde se requiere resistencia a la corrosión y larga vida útil.
• Industria del Petróleo y Gas: En entornos offshore y onshore, las cañerías de acero inoxidable transportan petróleo, gas y productos derivados, enfrentando condiciones extremas de presión, temperatura y corrosión.

El largo estándar de 6 metros para las cañerías es una medida común que facilita el transporte y la instalación, aunque, como se mencionó, las cañerías pueden cortarse o unirse para ajustarse a las necesidades específicas de cada proyecto.

Ventajas Clave del Acero Inoxidable en Cañerías

La elección del acero inoxidable para sistemas de tuberías no es arbitraria; se basa en una serie de ventajas inherentes que superan a otros materiales en diversas aplicaciones:

• Resistencia a la Corrosión: Esta es la ventaja más destacada. La capa pasiva de óxido de cromo que se forma en su superficie protege el metal de la oxidación y el ataque químico, lo que prolonga significativamente la vida útil de las cañerías, incluso en ambientes agresivos.
• Durabilidad y Larga Vida Útil: Gracias a su resistencia a la corrosión y a su robustez mecánica, las cañerías de acero inoxidable tienen una vida útil excepcionalmente larga, reduciendo la necesidad de reemplazos frecuentes y minimizando los costos de mantenimiento a largo plazo.
• Higiene y Facilidad de Limpieza: Su superficie lisa y no porosa dificulta la adhesión de bacterias y otras partículas, lo que lo hace ideal para industrias donde la pureza y la sanidad son críticas, como la alimentaria, farmacéutica y médica. Es fácil de limpiar y esterilizar.
• Resistencia a Temperaturas Extremas: El acero inoxidable mantiene sus propiedades mecánicas y su resistencia a la corrosión en un amplio rango de temperaturas, desde criogénicas hasta muy elevadas, lo que lo hace adecuado para diversas aplicaciones industriales.
• Resistencia Mecánica: Ofrece una buena relación resistencia-peso, lo que permite el uso de espesores de pared más delgados en comparación con otros materiales, sin comprometer la integridad estructural.
• Estética: Su acabado brillante y limpio es valorado en aplicaciones arquitectónicas y en equipos donde la apariencia es importante.
• Reciclabilidad: El acero inoxidable es 100% reciclable, lo que lo convierte en una opción sostenible y respetuosa con el medio ambiente.

Estas ventajas combinadas hacen del acero inoxidable una inversión inteligente para cualquier sistema de conducción que requiera fiabilidad, seguridad y eficiencia a largo plazo.

Tabla Comparativa: Tipos de Aceros Inoxidables Comunes y sus Usos

Para facilitar la comprensión de las diferencias clave entre los tipos de acero inoxidable más utilizados en cañerías y aplicaciones industriales, la siguiente tabla resume sus características principales:

Preguntas Frecuentes (FAQ)

¿Por qué es importante conocer el peso de una cañería de acero inoxidable?

Conocer el peso es crucial por varias razones: planificación logística y de transporte (para asegurar la capacidad de vehículos y equipos de elevación), diseño estructural (para calcular las cargas que soportarán las estructuras de soporte de las tuberías), seguridad en la manipulación y montaje, y estimación de costos (el peso influye en el precio de compra y envío).

¿Cuál es la diferencia principal entre el acero inoxidable 304 y el 316 para cañerías?

La principal diferencia radica en la adición de molibdeno en el acero inoxidable 316. Este elemento confiere al 316 una resistencia significativamente mayor a la corrosión por picaduras y grietas, especialmente en ambientes con cloruros o ácidos fuertes. El 304 es excelente para aplicaciones generales, mientras que el 316 es la elección superior para entornos más agresivos o marinos.

¿Qué significa el 'largo estándar de 6 metros' mencionado para las cañerías?

Se refiere a la longitud de fabricación más común y comercialmente disponible para las cañerías de acero inoxidable. Esto facilita la estandarización en el transporte, almacenamiento y corte en obra, aunque las cañerías pueden unirse mediante soldadura para alcanzar longitudes mayores o cortarse a medidas más pequeñas según el diseño del proyecto.

¿Cómo influye el espesor de pared (Schedule) en el peso y la aplicación de una cañería?

El espesor de pared (definido por el Schedule, como Sch 10, Sch 40, etc.) es un factor directo en el peso: a mayor Schedule, mayor espesor de pared y, por ende, mayor peso por metro. Además, un mayor espesor de pared implica una mayor resistencia a la presión interna, lo que es crucial para aplicaciones que manejan fluidos a alta presión.

¿El acero inoxidable es magnético?

No todos los aceros inoxidables son magnéticos. Los aceros inoxidables austeníticos (Series 200 y 300, como 304 y 316) no son magnéticos en su estado recocido. Sin embargo, pueden volverse ligeramente magnéticos si son trabajados en frío. Los aceros inoxidables ferríticos (Serie 400) y martensíticos (Serie 400) sí son magnéticos.

Conclusión

El acero inoxidable es un pilar de la ingeniería moderna, y comprender sus propiedades fundamentales es indispensable para cualquier profesional o entusiasta del sector. Hemos desglosado cómo el peso de una cañería no es un valor trivial, sino el resultado de cálculos precisos que consideran su diámetro, espesor y longitud, además de la densidad específica de la aleación. Esta precisión es vital para la logística, el diseño estructural y la seguridad de las instalaciones.

Asimismo, hemos explorado la riqueza de la clasificación AISI, que organiza los aceros inoxidables en familias (austeníticos, ferríticos, martensíticos, dúplex y PH) basándose en su composición química y sus propiedades inherentes, como la resistencia a la corrosión química. Esta clasificación es la guía maestra que permite seleccionar la aleación perfecta para cada aplicación, desde la conducción de líquidos sensibles en la industria alimentaria hasta el manejo de químicos agresivos en entornos petroquímicos.

En resumen, la elección y el manejo del acero inoxidable en cañerías es una ciencia que combina el conocimiento de sus propiedades físicas y químicas con las exigencias específicas de cada proyecto. Al dominar estos aspectos, se asegura no solo la funcionalidad y eficiencia de los sistemas, sino también su durabilidad y seguridad a largo plazo, consolidando la posición del acero inoxidable como un material verdaderamente excepcional y una inversión valiosa en cualquier infraestructura.
