Rugosidad en Acero Inoxidable: Medición y Control

La superficie de cualquier material, y en particular la del acero inoxidable, no es perfectamente lisa. A nivel microscópico, presenta una serie de picos y valles, irregularidades que definen lo que conocemos como rugosidad. Si bien la pregunta de 'cómo eliminar la rugosidad del acero' es común, la realidad es que no se trata de una eliminación total, sino de un control preciso y la obtención de un acabado superficial específico que se adapte a las necesidades de cada aplicación. Comprender qué es la rugosidad, cómo se mide y por qué es importante, es el primer paso fundamental para gestionar eficazmente la calidad de los componentes de acero inoxidable.

La rugosidad influye directamente en propiedades críticas del material, como su resistencia a la corrosión, su facilidad de limpieza, su interacción con fluidos y gases, y su apariencia estética. Para el acero inoxidable, un material valorado por su durabilidad y características higiénicas, la gestión de la rugosidad superficial es de suma importancia en sectores que van desde la industria alimentaria y farmacéutica hasta la arquitectura y la fabricación de componentes de alta precisión. A continuación, exploraremos en detalle este concepto vital, sus métodos de medición y su impacto en el rendimiento del acero inoxidable.

¿Qué es la Rugosidad Superficial en el Acero Inoxidable?

La rugosidad superficial se refiere a las pequeñas irregularidades de la superficie de un material que resultan de los procesos de fabricación o de la exposición a diferentes entornos. Estas irregularidades se manifiestan como una serie de picos y valles microscópicos, cuya altura, espaciado y forma determinan el grado de rugosidad. En el contexto del acero inoxidable, la rugosidad es un factor clave que afecta directamente su comportamiento y sus aplicaciones finales. Por ejemplo, una superficie con alta rugosidad puede atrapar partículas, lo que facilita la adhesión de bacterias o la acumulación de contaminantes, un problema crítico en entornos donde la higiene es primordial.

Cada proceso de fabricación, desde la laminación en caliente hasta el pulido final, imparte una huella única en la superficie del acero. Incluso la exposición a elementos ambientales o el uso prolongado pueden alterar la rugosidad. Es una propiedad dimensional que se mide en micras (μm) o micro pulgadas, y su control es esencial para asegurar que el material cumpla con los estándares de rendimiento y calidad esperados.

La Importancia de una Superficie Controlada en Acero Inoxidable

La gestión de la rugosidad en el acero inoxidable va mucho más allá de la simple estética. Un control adecuado de la superficie es crítico por múltiples razones:

• Resistencia a la Corrosión: Las superficies rugosas presentan más área superficial y microgrietas donde los agentes corrosivos pueden acumularse y atacar la capa pasiva del acero inoxidable. Una superficie más lisa y uniforme promueve una capa pasiva más robusta y continua, mejorando significativamente la resistencia a la corrosión. La acumulación de depósitos en los valles microscópicos puede también llevar a la corrosión por picaduras o la corrosión bajo depósitos, problemas comunes en entornos agresivos.
• Higiene y Limpiabilidad: En industrias como la alimentaria, farmacéutica y médica, la capacidad de limpiar y esterilizar las superficies es vital. Las superficies lisas minimizan la adhesión de microorganismos y facilitan la eliminación de residuos, reduciendo el riesgo de contaminación y asegurando la seguridad del producto. Una superficie con baja rugosidad permite una limpieza más eficiente y completa, reduciendo el tiempo y los recursos necesarios para el mantenimiento.
• Fricción y Desgaste: La rugosidad influye en la fricción entre dos superficies en contacto. Superficies más lisas generalmente resultan en menor fricción y desgaste, lo cual es importante en aplicaciones con piezas móviles o donde se requiere un deslizamiento suave.
• Adherencia de Recubrimientos: Aunque el acero inoxidable rara vez se pinta, en aplicaciones donde se requiere un recubrimiento o una capa protectora, la rugosidad puede afectar la adherencia. Una rugosidad controlada puede proporcionar el anclaje mecánico necesario para una buena adhesión.
• Apariencia Estética: La rugosidad contribuye directamente al brillo o la opacidad de la superficie. En aplicaciones arquitectónicas o de diseño, el acabado superficial es un factor determinante en la percepción visual y la calidad del producto final.
• Flujo de Fluidos: En tuberías y conductos, una superficie más lisa reduce la resistencia al flujo de fluidos, lo que puede resultar en una mayor eficiencia y menor consumo de energía en sistemas de bombeo.

Métodos de Medición de la Rugosidad: Ra, Rz y Rq

La medición de la rugosidad superficial es un proceso estandarizado que permite cuantificar las irregularidades de una superficie. Existen diferentes parámetros para describir la rugosidad, siendo los más comunes Ra, Rz y Rq. La elección del parámetro depende de la aplicación y de las características específicas que se deseen evaluar. Estas mediciones se realizan típicamente con instrumentos llamados perfilómetros o rugosímetros, que utilizan un palpador de diamante que se desliza sobre la superficie, registrando las variaciones de altura.

Rugosidad Media (Ra): El Estándar Común

El valor de Ra, también conocido como rugosidad media aritmética, es el parámetro de rugosidad más utilizado y reconocido a nivel mundial. Representa la media aritmética de las desviaciones absolutas del perfil de rugosidad con respecto a una línea central. En términos más simples, Ra es el valor promedio de la altura de los picos y la profundidad de los valles en una longitud de muestreo dada. Se mide en micras (μm) o micro pulgadas.

Aunque Ra es un indicador útil y fácil de entender, su principal limitación es que, al ser un promedio, no distingue entre picos y valles individuales. Esto significa que dos perfiles de superficie muy diferentes pueden tener el mismo valor Ra si la suma de sus desviaciones es la misma. Por ejemplo, una superficie con pocos picos muy altos y valles muy profundos podría tener el mismo Ra que una superficie con muchas irregularidades pequeñas y uniformes. Por lo tanto, Ra es adecuado para una evaluación general de la rugosidad, pero puede no ser suficiente para aplicaciones donde la forma específica de las irregularidades es crítica.

Es crucial diferenciar entre 'Ra ≤ X μm' y 'max. Ra = X μm'. En el primer caso, la norma permite que hasta el 16% de las mediciones superen el valor especificado, mientras que en el segundo, ninguna de las mediciones puede excederlo. Esta distinción es fundamental para el control de calidad y la conformidad con las especificaciones.

Rugosidad Máxima (Rz): Picos y Valles Extremos

El valor de rugosidad Rz se define como la distancia entre la altura máxima del pico más alto y la profundidad máxima del valle más bajo dentro de una longitud de muestreo específica. A diferencia de Ra, Rz proporciona una indicación de la extensión vertical máxima de las irregularidades de la superficie. Es particularmente útil en aplicaciones donde los picos o valles extremos pueden ser problemáticos, como en sellos, o donde la presencia de irregularidades muy pronunciadas podría afectar el rendimiento. Rz ofrece una visión más directa de la variación de altura real en la superficie, complementando la información proporcionada por Ra.

Rugosidad Cuadrática Media (Rq): Sensibilidad a Variaciones

El valor de rugosidad Rq, a veces también denominado RMS (Root Mean Square), se define como la raíz cuadrada de la desviación media cuadrática del perfil con respecto a la línea central. En esencia, Rq es la raíz de la media de los cuadrados de las irregularidades medidas en la muestra. Este parámetro es más sensible a las grandes desviaciones (picos o valles muy pronunciados) que Ra, ya que eleva al cuadrado las desviaciones antes de promediarlas, dando más peso a los valores extremos. Por lo tanto, Rq es útil cuando se necesita una medida que refleje de manera más pronunciada la presencia de irregularidades significativas en la superficie.

Valores Típicos de Rugosidad en Materiales Comunes

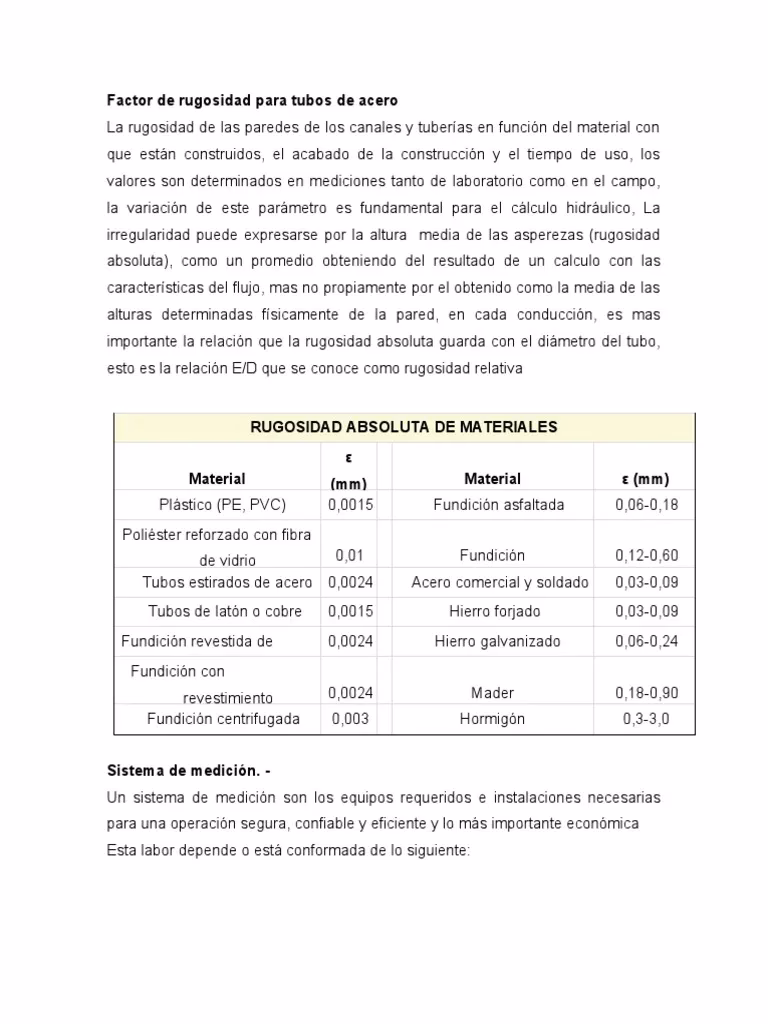

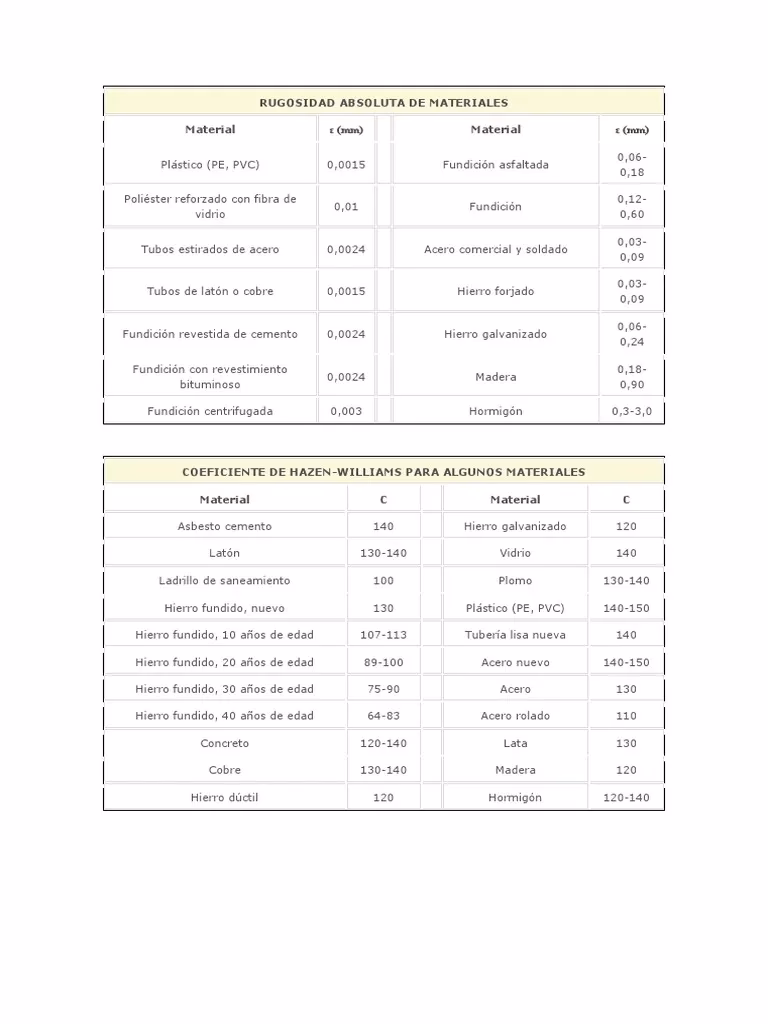

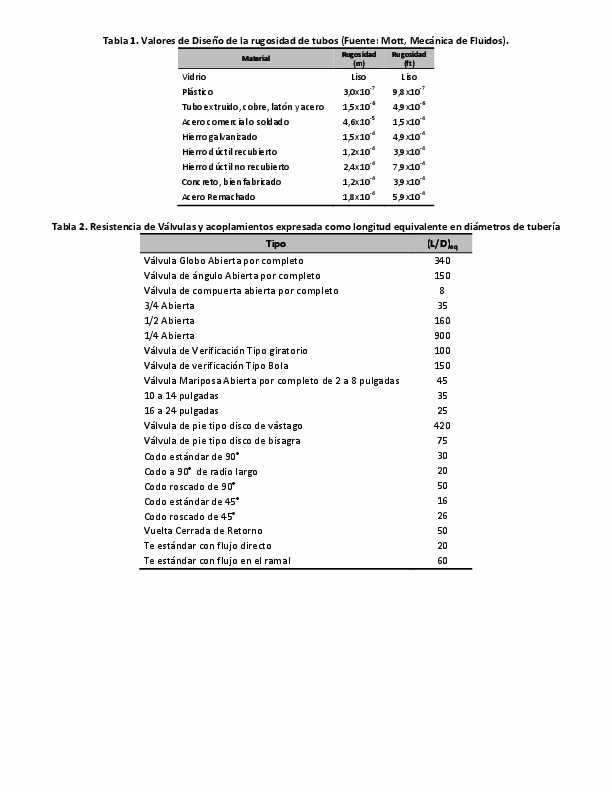

La rugosidad es una característica inherente a los materiales procesados y puede variar significativamente según el tipo de material y el método de fabricación. A continuación, se presenta una tabla comparativa con rangos de rugosidad para diversos materiales, incluyendo diferentes tipos de acero, lo que ayuda a contextualizar los valores que se manejan en la industria:

Es importante destacar que los valores para el acero inoxidable pueden variar ampliamente dependiendo del tipo de acabado superficial (por ejemplo, laminado en caliente, laminado en frío, pulido mecánico, electropulido, acabado satinado, etc.). Cada uno de estos procesos está diseñado para impartir una microestructura y un nivel de rugosidad específicos, optimizados para diferentes aplicaciones.

Consideraciones Cruciales al Medir la Rugosidad

La medición y el control de la rugosidad no son tareas triviales y requieren una atención cuidadosa a varios factores:

• Daño Irreversible: Un tratamiento inadecuado de la superficie del material, ya sea durante la fabricación, el transporte o la manipulación, puede provocar un daño irreversible en su acabado. Rayones, abolladuras o marcas pueden alterar drásticamente la rugosidad esperada y comprometer las propiedades del material.
• Definición Clara de Requisitos: Cuando se establece un requisito para un determinado valor de Ra (o Rz, Rq), este debe estar claramente definido en las especificaciones del producto. Los valores que aparecen en tablas o estándares son a menudo indicativos y pueden variar significativamente según los procesos de producción de cada fabricante. Es fundamental especificar si se trata de un promedio permitido, un valor máximo absoluto o un rango aceptable.
• Variabilidad del Proceso: Incluso si un material sigue el mismo enrutamiento de proceso, lotes diferentes o proveedores distintos pueden dar lugar a variaciones en los valores de rugosidad. Esto se debe a pequeñas diferencias en las condiciones de la máquina, el desgaste de las herramientas, la composición del material o las técnicas de acabado. Por lo tanto, es esencial realizar controles de calidad periódicos y calibrar los instrumentos de medición para asegurar la consistencia.
• Método de Medición: La forma en que se realiza la medición (por ejemplo, la longitud de muestreo, la velocidad del palpador, el tipo de filtro) también puede influir en el resultado. Es vital seguir las normas internacionales (como ISO 4287-1:1997) para asegurar la comparabilidad y la precisión de las mediciones.

Preguntas Frecuentes (FAQs) sobre la Rugosidad en Acero Inoxidable

La rugosidad es un concepto que a menudo genera dudas, especialmente cuando se busca optimizar el rendimiento del acero inoxidable. Aquí respondemos a algunas de las preguntas más comunes:

¿Por qué es importante la rugosidad en acero inoxidable?

La rugosidad es crucial porque afecta directamente propiedades funcionales y estéticas como la resistencia a la corrosión, la facilidad de limpieza (higiene), la fricción, la adherencia de recubrimientos y la apariencia visual. Un control preciso de la rugosidad garantiza que el acero inoxidable cumpla con los requisitos específicos de cada aplicación, desde entornos sanitarios hasta estructuras arquitectónicas.

¿Cuál es la diferencia principal entre Ra y Rz?

La principal diferencia radica en lo que miden. Ra es la rugosidad media aritmética, un promedio de todas las desviaciones del perfil, lo que lo hace bueno para una evaluación general. Rz, por otro lado, mide la distancia entre el pico más alto y el valle más profundo en una longitud de muestreo, siendo más sensible a las irregularidades extremas. Ra da una idea del 'nivel general de suavidad', mientras que Rz destaca la 'altura máxima de las imperfecciones'.

¿Pueden dos superficies con el mismo valor Ra ser diferentes?

Sí, absolutamente. Debido a que Ra es un valor promedio, dos superficies pueden tener el mismo Ra pero perfiles de rugosidad muy diferentes. Una podría tener muchas irregularidades pequeñas y uniformes, mientras que la otra podría tener pocos pero muy pronunciados picos y valles. Por eso, en aplicaciones críticas, a menudo se utilizan parámetros adicionales como Rz o Rq, o incluso se especifica el método de acabado, para caracterizar completamente la superficie.

¿Qué procesos afectan la rugosidad del acero inoxidable?

Muchos procesos de fabricación y acabado influyen en la rugosidad. Entre ellos se incluyen el laminado (en caliente o en frío), el estirado, el pulido mecánico (con abrasivos de diferentes granos), el cepillado, el esmerilado, el electropulido (que disuelve las micro-irregularidades), y los tratamientos químicos como el decapado y la pasivación, que, aunque principalmente restauran la capa pasiva, también pueden afectar sutilmente la topografía superficial.

¿Cómo se elige el nivel de rugosidad adecuado para una aplicación?

La elección depende de los requisitos funcionales del componente. Por ejemplo, para aplicaciones higiénicas (industria alimentaria, farmacéutica), se buscan valores de Ra muy bajos (superficies 'pulidas espejo' o electropulidas) para evitar la proliferación bacteriana. Para aplicaciones estructurales o estéticas, se pueden tolerar rugosidades más altas o acabados satinados. Es crucial que los ingenieros y diseñadores colaboren con los fabricantes para definir las especificaciones de rugosidad que equilibren el rendimiento, el costo y la estética.

Conclusión

La rugosidad superficial es una característica fundamental del acero inoxidable que va más allá de la simple apariencia visual. Su comprensión y control son esenciales para garantizar el rendimiento óptimo, la durabilidad y la funcionalidad del material en una vasta gama de aplicaciones industriales. Aunque la idea de 'eliminar' la rugosidad pueda ser la consulta inicial, la realidad es que el objetivo es siempre alcanzar un nivel de rugosidad específico y controlado, que se adapte perfectamente a las exigencias de cada proyecto. Desde la resistencia a la corrosión hasta la máxima higiene, cada propiedad del acero inoxidable se ve influenciada por su acabado superficial. Por ello, la medición precisa con parámetros como Ra, Rz y Rq, junto con una especificación clara de los requisitos, son pasos ineludibles para cualquier profesional que trabaje con este versátil material.
