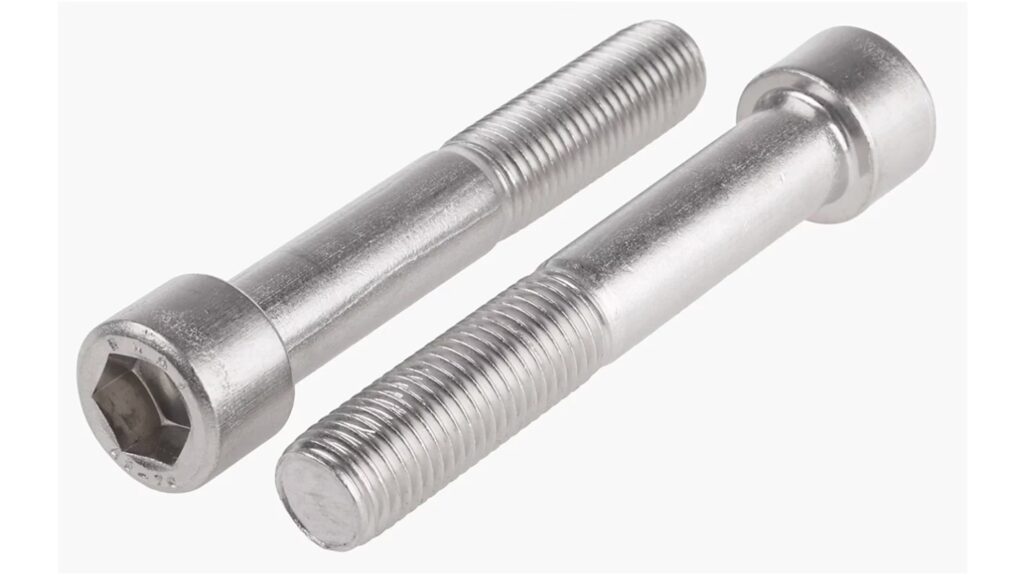

Tornillo Allen DIN 912: La Resistencia Definitiva

En el vasto universo de la sujeción, la búsqueda del componente ideal que combine fuerza, durabilidad y versatilidad es una constante. Cuando la pregunta es “¿Cuál es el tornillo más resistente?”, la respuesta a menudo nos lleva directamente al tornillo Allen DIN 912, también conocido y estandarizado bajo la norma ISO 4762. Este tipo de tornillo, con su distintivo diseño de cabeza cilíndrica y alojamiento hexagonal interno, se ha consolidado como una pieza fundamental en innumerables aplicaciones, desde la maquinaria pesada hasta la automoción y la construcción civil. Su popularidad no es casualidad; radica en una combinación de diseño inteligente y propiedades mecánicas superiores que lo distinguen de sus contrapartes.

El tornillo Allen DIN 912 es mucho más que un simple elemento de unión. Es un componente de ingeniería diseñado para soportar elevadas cargas, resistir vibraciones y ofrecer una fijación segura y duradera. La necesidad de una llave Allen para su apriete no solo facilita su instalación en espacios reducidos, sino que también permite aplicar un torque considerablemente alto sin riesgo de dañar la cabeza del tornillo, un problema común en otros tipos de cabezas. A lo largo de este artículo, desgranaremos las características que hacen al DIN 912 un referente en resistencia y fiabilidad, explorando sus materiales, sus clases de calidad y las múltiples razones por las que es la elección predilecta en entornos donde el rendimiento no es negociable.

El Diseño que Confiere Resistencia: ¿Por Qué el DIN 912?

La fortaleza del tornillo Allen DIN 912 comienza con su diseño. La cabeza cilíndrica con alojamiento hexagonal interno no es meramente estética; es una solución funcional que maximiza la eficiencia del apriete y la transmisión de torque. A diferencia de los tornillos con cabeza hexagonal externa, que requieren espacio lateral para la llave, el diseño interno del Allen permite un perfil más compacto y la instalación en orificios avellanados, resultando en una superficie de montaje más limpia y segura. La clave Allen encaja profundamente en el alojamiento, lo que reduce drásticamente las posibilidades de que la herramienta resbale o que el alojamiento se redondee, incluso bajo fuerzas de apriete extremas. Esta capacidad de aplicar y soportar altos torques es directamente proporcional a su versatilidad y a la solidez de la unión que proporciona.

Dimensiones y Estándares: La Uniformidad de la Calidad

La estandarización a través de normas como DIN 912 e ISO 4762 es crucial para la universalidad y la intercambiabilidad de estos tornillos. Estas normas especifican con precisión las dimensiones críticas, incluyendo el diámetro de la rosca, la longitud, el diámetro de la cabeza, la profundidad y el tamaño del alojamiento hexagonal. Esta uniformidad asegura que un tornillo DIN 912 fabricado en cualquier parte del mundo cumpla con los mismos criterios de calidad y ajuste, facilitando su integración en diseños globales y cadenas de suministro complejas. Las roscas, generalmente métricas, se fabrican con tolerancias estrictas para garantizar un ajuste preciso y una distribución uniforme de la carga.

Materiales y Clases de Calidad: El Corazón de la Resistencia

La verdadera resistencia de un tornillo no solo reside en su diseño, sino fundamentalmente en el material del que está hecho y en su clase de calidad. Los tornillos Allen DIN 912 se fabrican comúnmente en una variedad de materiales, cada uno con propiedades específicas para diferentes entornos y requisitos de carga.

Aceros al Carbono de Alta Resistencia

La mayoría de los tornillos DIN 912 de alta resistencia se producen a partir de aceros al carbono aleados que se someten a un tratamiento térmico (templado y revenido). Este proceso modifica la microestructura del acero, aumentando significativamente su dureza, resistencia a la tracción y límite elástico. Las clases de calidad más comunes para estos tornillos son:

• Clase 8.8: Ofrece una resistencia a la tracción mínima de 800 N/mm² y un límite elástico mínimo de 640 N/mm². Es ampliamente utilizada en aplicaciones generales donde se requiere una buena resistencia mecánica.
• Clase 10.9: Con una resistencia a la tracción mínima de 1000 N/mm² y un límite elástico mínimo de 900 N/mm². Estos tornillos son ideales para aplicaciones que exigen una mayor capacidad de carga y resistencia a la fatiga.
• Clase 12.9: Representa la cúspide de la resistencia para tornillos de acero al carbono, con una resistencia a la tracción mínima de 1200 N/mm² y un límite elástico mínimo de 1080 N/mm². Son la elección por excelencia para las aplicaciones más críticas y de alta tensión, como en maquinaria pesada, automoción de alto rendimiento y equipos de elevación.

La elección entre estas clases de calidad dependerá directamente de las cargas previstas y del factor de seguridad deseado para la aplicación.

Acero Inoxidable: Resistencia a la Corrosión y Durabilidad

Para entornos donde la resistencia a la corrosión es tan crítica como la resistencia mecánica, los tornillos Allen DIN 912 están disponibles en acero inoxidable. Las grados más comunes son:

• Acero Inoxidable A2 (AISI 304): Ofrece excelente resistencia a la corrosión en ambientes atmosféricos y acuosos no salinos. Es no magnético y tiene buena soldabilidad. Su resistencia mecánica es comparable a la de un tornillo de acero al carbono de clase 70 (aproximadamente 700 N/mm² de resistencia a la tracción).
• Acero Inoxidable A4 (AISI 316): Conocido como acero inoxidable marino, contiene molibdeno, lo que le confiere una resistencia superior a la corrosión, especialmente en ambientes salinos, ácidos y clorados. Es la opción preferida para aplicaciones náuticas, químicas y alimentarias. Su resistencia mecánica es similar a la del A2-70 o A4-80 (800 N/mm²).

Es importante destacar que, si bien el acero inoxidable ofrece una resistencia excepcional a la corrosión, las clases de resistencia mecánica (como A2-70 o A4-80) son generalmente inferiores a las de los aceros al carbono de alta resistencia (8.8, 10.9, 12.9). Por lo tanto, la elección del material debe equilibrar la necesidad de resistencia mecánica con la protección contra la corrosión.

Tabla Comparativa de Clases de Calidad (Aceros al Carbono)

Nota: Los valores corresponden a tornillos con rosca métrica estándar.

Aplicaciones del Tornillo Allen DIN 912: Omnipresencia Industrial

La capacidad del tornillo Allen DIN 912 para soportar altas cargas y su diseño compacto lo hacen indispensable en un sinfín de sectores:

• Maquinaria Industrial: Desde equipos de producción hasta robots industriales, los DIN 912 garantizan la rigidez y seguridad de las estructuras y componentes bajo condiciones de trabajo exigentes.
• Automoción: Utilizados en motores, transmisiones, chasis y sistemas de suspensión, donde la resistencia a la vibración y la fatiga son cruciales.
• Construcción: En estructuras metálicas, equipos de andamiaje y componentes de fijación donde se requiere una unión robusta.
• Electrónica y Electrodomésticos: En el montaje de carcasas, paneles y componentes internos que necesitan uniones compactas y seguras.
• Muebles y Ensamblaje: Proporcionan uniones duraderas y discretas en la fabricación de muebles de diseño o estructuras que requieren un acabado limpio.
• Herramientas y Utillaje: En la fabricación de herramientas de corte, moldes y matrices, donde la precisión y la resistencia son vitales.

Ventajas Clave del Tornillo Allen DIN 912

Más allá de su resistencia inherente, el DIN 912 ofrece múltiples ventajas operativas:

• Apriete Confiable: El alojamiento hexagonal profundo permite la aplicación de un torque elevado sin riesgo de deformación de la cabeza, asegurando un apriete firme y consistente.
• Diseño Compacto: La cabeza cilíndrica y el apriete interno facilitan su uso en espacios confinados o donde la estética y un perfil bajo son importantes.
• Menor Riesgo de Deslizamiento: La llave Allen encaja perfectamente, minimizando el riesgo de deslizamiento de la herramienta y el daño al tornillo o a la superficie circundante.
• Resistencia a la Manipulación: Al requerir una herramienta específica, son menos propensos a la manipulación no autorizada, lo que puede ser una ventaja en ciertos contextos.
• Distribuición de Carga: La superficie de contacto bajo la cabeza, aunque menor que en otros tornillos, está diseñada para distribuir la carga de manera efectiva cuando se aprieta adecuadamente.

¿Cómo Elegir el Tornillo Allen DIN 912 Adecuado?

La elección correcta de un tornillo DIN 912 implica considerar varios factores:

1. Carga y Esfuerzo: Determine la carga máxima que soportará la unión y el tipo de esfuerzo (tracción, cizallamiento, flexión). Esto guiará la selección de la clase de calidad (8.8, 10.9, 12.9).
2. Ambiente de Trabajo: Para ambientes corrosivos (humedad, productos químicos, salinidad), el acero inoxidable (A2 o A4) es indispensable. Para ambientes secos y con altas temperaturas, los aceros aleados pueden ser preferibles.
3. Dimensiones: El diámetro de la rosca y la longitud deben ser compatibles con las piezas a unir y el diseño del conjunto.
4. Compatibilidad de Materiales: Evite el contacto directo de metales disimilares que puedan causar corrosión galvánica, especialmente en ambientes húmedos.
5. Apriete: Asegúrese de utilizar la llave Allen del tamaño correcto y un torquímetro para aplicar el torque recomendado por el fabricante, garantizando la máxima resistencia de la unión sin sobreesfuerzos.

Preguntas Frecuentes sobre el Tornillo Allen DIN 912

¿Qué significa DIN 912 y ISO 4762?

DIN 912 es una norma alemana (Deutsches Institut für Normung) que especifica las características de los tornillos de cabeza cilíndrica con hexágono interior. ISO 4762 es la norma internacional equivalente (International Organization for Standardization). Ambas son prácticamente idénticas y garantizan la uniformidad en las dimensiones y propiedades de estos tornillos a nivel global.

¿Es el tornillo 12.9 el más resistente que existe?

Dentro de los tornillos de acero al carbono de uso general, la clase de calidad 12.9 es una de las más resistentes y se considera de muy alta resistencia. Sin embargo, existen tornillos especializados fabricados con aleaciones aún más avanzadas o para aplicaciones aeroespaciales que pueden superar estas resistencias, pero no son de uso común en la industria general.

¿Puedo usar un tornillo de acero inoxidable DIN 912 para aplicaciones de alta resistencia?

Depende de la definición de 'alta resistencia'. Los tornillos de acero inoxidable (A2 o A4) tienen una buena resistencia a la tracción (generalmente clase 70 u 80), lo que los hace adecuados para muchas aplicaciones. Sin embargo, si se compara con un tornillo de acero al carbono clase 10.9 o 12.9, la resistencia mecánica del acero inoxidable es inferior. La elección debe priorizar la resistencia a la corrosión o la resistencia mecánica según el requisito más crítico.

¿Cómo sé qué clase de calidad de tornillo necesito para mi proyecto?

La elección depende de un análisis de ingeniería que considere las cargas estáticas y dinámicas, el tipo de unión, el entorno operativo y los factores de seguridad deseados. Si no está seguro, es recomendable consultar las especificaciones del diseño o a un ingeniero especializado en fijaciones.

¿Se pueden reutilizar los tornillos Allen DIN 912?

Si bien los tornillos de alta calidad están diseñados para ser robustos, la reutilización debe evaluarse cuidadosamente. Un tornillo que ha sido sometido a un alto torque o a cargas significativas puede haber experimentado deformación plástica o fatiga del material. En aplicaciones críticas, es mejor reemplazar los tornillos para garantizar la seguridad y el rendimiento óptimo de la unión.

En conclusión, el tornillo Allen DIN 912 (ISO 4762) es, sin lugar a dudas, uno de los tornillos más confiables y resistentes disponibles en el mercado. Su combinación de un diseño inteligente, la disponibilidad en materiales de alta resistencia como los aceros al carbono templados y revenidos, y la opción de acero inoxidable para ambientes corrosivos, lo convierten en la solución preferida para una amplia gama de aplicaciones industriales. Su capacidad para soportar altas cargas, resistir la fatiga y proporcionar un apriete seguro y duradero lo establece como un estándar de oro en la ingeniería de fijaciones, garantizando la integridad y la durabilidad de innumerables estructuras y equipos en todo el mundo.
