Resistencias Eléctricas: El Poder del Calor Industrial

En el vasto universo de la ingeniería y la industria, existen componentes que, aunque a menudo pasan desapercibidos, son el motor silencioso de innumerables procesos. Uno de ellos es la resistencia eléctrica, un dispositivo fundamental que convierte la energía eléctrica en calor, un principio conocido como efecto Joule. Este proceso no es solo una curiosidad científica, sino la base de sistemas de calentamiento en prácticamente todos los sectores industriales, desde la manufactura hasta el procesamiento de alimentos y la climatización.

Una resistencia eléctrica, en su forma más elemental, puede concebirse como un alambre diseñado específicamente para oponerse al flujo de la corriente eléctrica. Esta oposición genera fricción a nivel atómico, liberando energía en forma de calor. Imagínela como un pequeño obstáculo en el camino de la electricidad; cada vez que un electrón choca con los átomos del material resistivo, parte de su energía se transforma en calor. Este calor se vuelve útil cuando el elemento resistivo se encierra dentro de una estructura protectora, como un cilindro, permitiendo una transferencia de energía controlada y eficiente al entorno o al material deseado. Por ejemplo, algunas configuraciones comunes pueden tener un diámetro externo de 30 mm, optimizadas para diversas aplicaciones.

El Corazón del Calor: ¿Qué es Exactamente una Resistencia Eléctrica?

La esencia de una resistencia eléctrica radica en su capacidad para disipar energía. No es simplemente un cable que se calienta; es un componente diseñado con precisión para generar una cantidad específica de calor a partir de una corriente eléctrica dada. El material del alambre resistivo, comúnmente una aleación de níquel-cromo (nicrom), es elegido por su alta resistividad y su capacidad para soportar altas temperaturas sin degradarse. Este alambre se enrolla o se conforma de manera que ocupe un espacio compacto y se introduce en un tubo metálico, que actúa como funda protectora.

Dentro de esta funda, el alambre resistivo está rodeado por un material aislante altamente comprimido, como el óxido de magnesio. Este aislante cumple una doble función: por un lado, evita el contacto eléctrico del alambre con la funda metálica exterior, garantizando la seguridad; por otro lado, facilita la transferencia térmica del alambre caliente a la superficie de la funda. La compresión de este material es crucial, ya que mejora significativamente la conductividad térmica, asegurando que el calor generado en el centro se disipe eficazmente hacia el exterior. Este diseño robusto permite que las resistencias operen de manera segura y eficiente en entornos industriales exigentes.

Resistencias Tubulares Aleteadas: Maestras del Calentamiento de Aire y Gases

Cuando la necesidad es calentar grandes volúmenes de aire o gases de manera eficiente, las resistencias tubulares aleteadas emergen como la solución ideal. Estas resistencias son una variante especializada de los elementos calefactores tubulares, diseñadas para maximizar la superficie de disipación térmica. Su característica distintiva son las aletas metálicas, generalmente de acero cincado, que se extienden desde la funda del elemento calefactor. Estas aletas pueden tener una configuración rectangular o helicoidal, y su propósito principal es aumentar drásticamente el área de contacto con el fluido (aire o gas) que se está calentando.

La construcción de estas resistencias es un testimonio de ingeniería robusta. Están compuestas por una funda o tubo exterior que alberga el elemento resistivo interno. Esta funda es a menudo de acero inoxidable, Incoloy o cobre, materiales elegidos por su resistencia a la corrosión y su capacidad para soportar altas temperaturas. Dentro de esta funda, una masa aislante altamente comprimida (típicamente óxido de magnesio) encierra el hilo resistivo. Las aletas, soldadas o prensadas a la funda, actúan como extensiones de la superficie calefactora, facilitando una transferencia de calor mucho más rápida y eficiente al aire o gas en movimiento.

Ventajas Clave de las Resistencias Aleteadas:

• Mayor Superficie de Disipación: Las aletas multiplican el área de contacto con el aire, permitiendo una transferencia de calor más rápida y uniforme.
• Eficiencia Energética: Al optimizar la disipación, se requiere menos tiempo para alcanzar la temperatura deseada, lo que se traduce en ahorro energético.
• Durabilidad: Construidas con materiales como el acero inoxidable, son resistentes a la corrosión y a las altas temperaturas, asegurando una larga vida útil.
• Versatilidad: Disponibles en diversas potencias, voltajes y configuraciones, se adaptan a una amplia gama de aplicaciones.

Aplicaciones Críticas en la Industria:

Las resistencias tubulares aleteadas son caballos de batalla en una multitud de procesos industriales donde el calentamiento de aire o gases es fundamental. Algunas de sus aplicaciones más destacadas incluyen:

• Secado Industrial: Son vitales en hornos y túneles de secado para procesos como el secado de pintura, el curado de recubrimientos, el secado de alimentos (cereales, frutas), y el secado de textiles. Su capacidad para generar calor radiante también las hace adecuadas para estas tareas, donde la transmisión de calor por radiación es deseada.
• Sistemas de Calefacción y Ventilación (HVAC): Utilizadas en conductos de aire para proporcionar calor en sistemas de climatización industrial y comercial.
• Procesamiento de Plástico: Se emplean para calentar aire en procesos de moldeo, extrusión o termoconformado, donde la temperatura precisa es crucial para la maleabilidad del material.
• Hornos Industriales: En diversas industrias, desde la metalurgia hasta la cerámica, para procesos que requieren atmósferas controladas y temperaturas elevadas.

Es importante notar que, si bien la pregunta inicial mencionaba "resistencia cerámica infrarroja", la descripción proporcionada se centró en las resistencias tubulares aleteadas. Si bien estas últimas no son intrínsecamente "cerámicas", sí se utilizan en aplicaciones donde la transmisión de calor debe hacerse por radiación, un modo de transferencia de calor que es la base de los calentadores infrarrojos. Esto significa que, aunque la construcción sea diferente, su principio de aplicación en ciertos contextos puede solaparse con la necesidad de calor radiante.

El Rol Insuperable del Acero Inoxidable en las Resistencias Eléctricas

El acero inoxidable es un material estrella en la fabricación de resistencias eléctricas, especialmente en las tubulares aleteadas. Su elección no es arbitraria, sino el resultado de un conjunto de propiedades que lo hacen ideal para entornos de alta temperatura y exigencia. La funda de la resistencia, que es la parte más expuesta a las condiciones operativas, se beneficia enormemente de las características del acero inoxidable.

Propiedades Clave del Acero Inoxidable:

• Resistencia a la Corrosión: Una de las mayores ventajas. El acero inoxidable forma una capa pasiva de óxido de cromo que lo protege de la oxidación y de la corrosión por muchos agentes químicos y ambientes húmedos, garantizando una mayor vida útil del elemento calefactor.
• Resistencia a Altas Temperaturas: Mantiene su integridad estructural y mecánica incluso a temperaturas elevadas, lo cual es fundamental para el rendimiento constante de la resistencia. Las aleaciones de acero inoxidable, como el 304 o el 316, y aún más el Incoloy (una superaleación basada en níquel-cromo que también se menciona), son capaces de soportar rangos de temperatura extremos sin deformarse ni perder sus propiedades.
• Durabilidad y Larga Vida Útil: Gracias a su robustez, las resistencias con fundas de acero inoxidable son menos propensas a fallas prematuras, lo que reduce los costos de mantenimiento y reemplazo.
• Higiene: En aplicaciones donde la limpieza es crítica, como en la industria alimentaria o farmacéutica, el acero inoxidable es preferido por su superficie no porosa y fácil de limpiar.

La combinación de un hilo resistivo eficiente, un aislamiento de alta calidad y una funda de acero inoxidable crea un elemento calefactor que no solo es potente, sino también extremadamente confiable y duradero, capaz de operar en las condiciones más desafiantes.

Más Allá de las Aletas: Otros Tipos de Resistencias y su Conexión con el Acero Inoxidable

Si bien las resistencias tubulares aleteadas son excelentes para el aire y los gases, el mundo de las resistencias eléctricas es mucho más amplio, y el acero inoxidable juega un papel crucial en muchas otras configuraciones:

• Resistencias de Cartucho: Pequeñas, cilíndricas y de alta densidad de potencia, se insertan en orificios perforados en moldes, placas o maquinaria para calentar sólidos directamente. Sus fundas suelen ser de acero inoxidable para soportar altas temperaturas y presiones.
• Resistencias de Banda: Diseñadas para calentar superficies cilíndricas (como barriles de extrusoras, tuberías), se envuelven alrededor del objeto a calentar. A menudo utilizan carcasas de acero inoxidable para su durabilidad y resistencia a la corrosión.

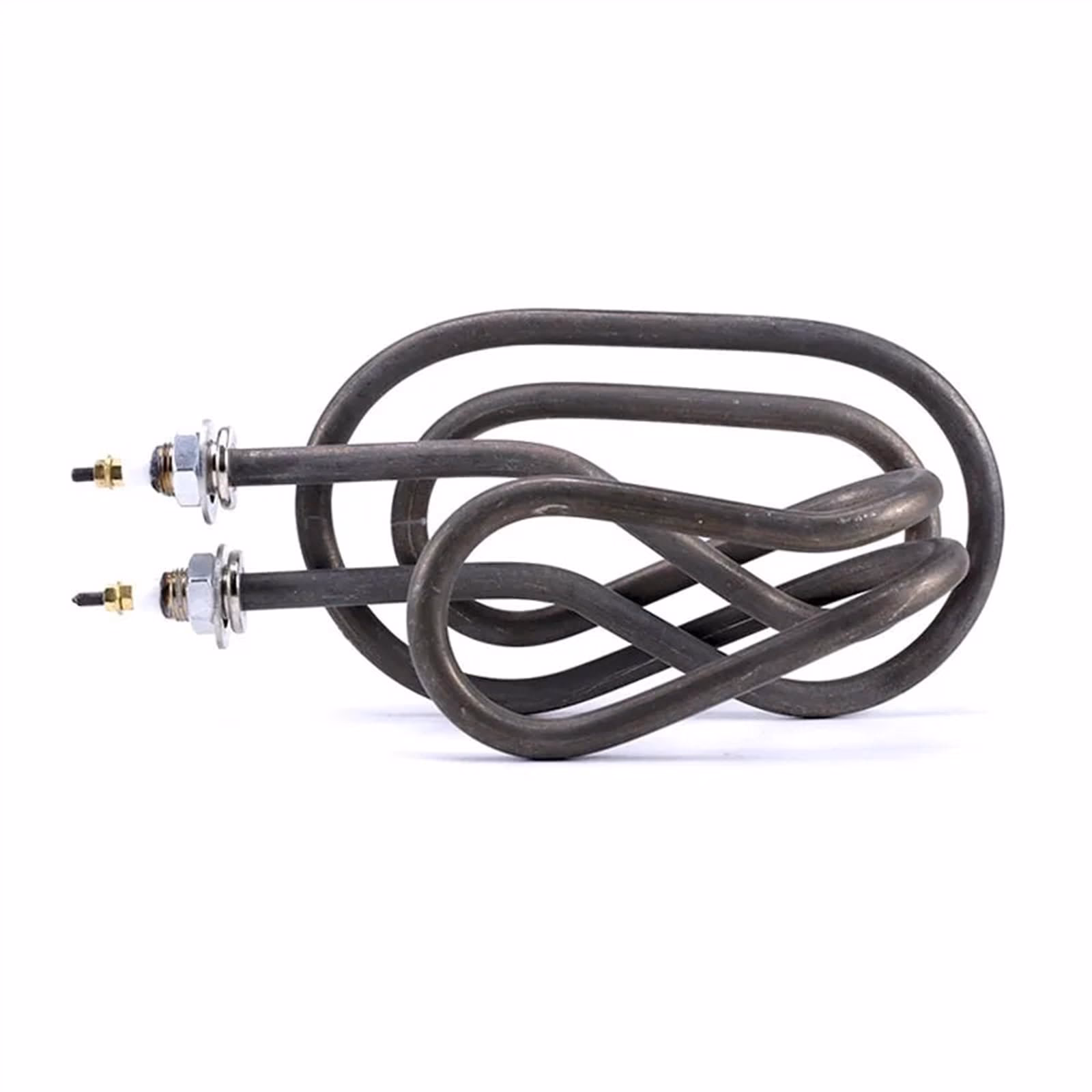

• Resistencias de Inmersión: Utilizadas para calentar líquidos (agua, aceite, soluciones químicas). La funda de acero inoxidable es esencial para resistir la corrosión del líquido y asegurar un calentamiento seguro y eficiente.
• Resistencias Flexibles (de Silicona): Aunque el acero inoxidable no es el elemento resistivo, las conexiones y protecciones a menudo incorporan este metal por su resistencia mecánica.

En cada uno de estos tipos, la elección del acero inoxidable para la funda o elementos estructurales se basa en las mismas propiedades fundamentales: resistencia a la corrosión, capacidad para soportar altas temperaturas y durabilidad general. Esta versatilidad hace del acero inoxidable un material indispensable en la fabricación de elementos calefactores.

Factores Clave al Seleccionar una Resistencia Eléctrica

Elegir la resistencia eléctrica adecuada para una aplicación específica es un proceso que requiere considerar varios factores críticos. Una selección incorrecta puede llevar a un rendimiento deficiente, fallas prematuras o incluso riesgos de seguridad.

Tabla Comparativa de Tipos de Resistencia (Ejemplo):

Consideraciones Importantes:

• Potencia (Watts): Determina la cantidad de calor que puede generar la resistencia. Debe ser suficiente para alcanzar y mantener la temperatura deseada.
• Voltaje (Voltios): Debe coincidir con el suministro eléctrico disponible para evitar sobrecargas o bajo rendimiento.
• Temperatura de Operación: La resistencia debe ser capaz de soportar la temperatura máxima requerida sin degradarse. Esto influye en la elección del material de la funda.
• Ambiente de Trabajo: ¿Es un ambiente corrosivo, húmedo, explosivo? La selección del material de la funda (como el tipo específico de acero inoxidable o Incoloy) y el tipo de sellado es crucial.
• Dimensiones y Configuración: El tamaño, la forma y el método de montaje deben ser compatibles con el espacio disponible y la aplicación.
• Tipo de Calentamiento: Conducción (contacto directo), convección (aire/líquido en movimiento) o radiación. Las resistencias aleteadas son excelentes para convección y pueden utilizarse para radiación.

Mantenimiento y Durabilidad de las Resistencias Eléctricas

Aunque las resistencias eléctricas, especialmente aquellas con fundas de acero inoxidable, están diseñadas para ser robustas y duraderas, un mantenimiento adecuado puede extender significativamente su vida útil y asegurar un rendimiento óptimo. La prevención de acumulaciones de suciedad, polvo o residuos en las aletas o superficies es vital, ya que estas pueden actuar como aislantes, reduciendo la eficiencia de la transferencia de calor y provocando un sobrecalentamiento del elemento.

Es fundamental asegurarse de que la resistencia esté correctamente instalada y que no haya obstrucciones al flujo de aire o líquido alrededor de ella. Las inspecciones periódicas para detectar signos de corrosión, deformación o daños en la funda también son recomendables. Un elemento calefactor que opera por debajo de sus especificaciones o que muestra signos de deterioro debe ser reemplazado para evitar fallas mayores en el sistema.

Preguntas Frecuentes sobre Resistencias Eléctricas y Acero Inoxidable

¿Qué es el efecto Joule y cómo se relaciona con las resistencias?

El efecto Joule es el fenómeno por el cual un conductor eléctrico disipa calor cuando una corriente eléctrica fluye a través de él. Es el principio fundamental de funcionamiento de todas las resistencias eléctricas; la energía eléctrica se transforma directamente en energía térmica.

¿Por qué se utiliza tanto el acero inoxidable en las resistencias?

El acero inoxidable se prefiere por su excepcional resistencia a la corrosión, su capacidad para soportar altas temperaturas sin perder integridad estructural y su durabilidad general. Estas propiedades lo hacen ideal para proteger el elemento resistivo interno en entornos industriales exigentes.

¿Cuál es la principal diferencia entre una resistencia aleteada y una sin aletas?

La principal diferencia radica en la superficie de disipación de calor. Las resistencias aleteadas están diseñadas con aletas para aumentar drásticamente esta superficie, haciéndolas mucho más eficientes para calentar aire o gases. Las resistencias sin aletas son más adecuadas para calentar líquidos por inmersión o sólidos por contacto directo.

¿Pueden las resistencias tubulares aleteadas calentar líquidos?

No, las resistencias tubulares aleteadas están diseñadas específicamente para el calentamiento de aire o gases. Su diseño con aletas no es eficiente para el calentamiento de líquidos y, de hecho, podría ser contraproducente o causar daños si se sumergen en un líquido.

¿Qué es Incoloy y por qué se menciona junto al acero inoxidable?

Incoloy es una familia de superaleaciones de níquel-cromo (a menudo con hierro), conocidas por su excepcional resistencia a la corrosión y a las altas temperaturas, incluso superiores a las que el acero inoxidable estándar puede soportar. Se menciona porque a menudo se utiliza como material de funda para resistencias que operan en condiciones extremadamente severas o a temperaturas muy elevadas, ofreciendo un rendimiento superior donde el acero inoxidable podría no ser suficiente.

¿Se pueden reparar las resistencias eléctricas si se dañan?

Generalmente, las resistencias eléctricas, especialmente las tubulares o de cartucho, no están diseñadas para ser reparadas. Una vez que el elemento resistivo interno o la funda se dañan, lo más común y seguro es reemplazar la unidad completa para garantizar un rendimiento y una seguridad óptimos.

En conclusión, las resistencias eléctricas son componentes ingeniosos y esenciales en el panorama industrial moderno. Su capacidad para transformar eficientemente la energía eléctrica en calor, combinada con la robustez y la resistencia del acero inoxidable en su construcción, las convierte en soluciones confiables y de alto rendimiento para una vasta gama de aplicaciones de calentamiento. Comprender su funcionamiento y sus características es clave para aprovechar al máximo su potencial en cualquier proceso que requiera calor de manera controlada y segura.
