Varillas Roscadas: Tipos, Usos y Resistencia

Las varillas roscadas, también conocidas como espárragos o barras roscadas, son elementos fundamentales en la construcción, la ingeniería y una vasta gama de aplicaciones industriales. Su diseño simple pero eficaz, que consiste en una barra cilíndrica con una rosca continua a lo largo de toda su longitud, permite una unión segura y ajustable mediante tuercas y arandelas. La versatilidad de estos componentes radica en su capacidad para soportar cargas de tracción, compresión y, en ciertos casos, cizallamiento, dependiendo de su material, diámetro y acabado. Entender los diferentes tipos de varillas roscadas y cómo se comportan bajo diversas condiciones es crucial para garantizar la seguridad y la durabilidad de cualquier estructura o ensamblaje.

Desde la fijación de elementos estructurales pesados hasta la suspensión de tuberías o sistemas de ventilación, las varillas roscadas ofrecen una solución robusta y adaptable. Sin embargo, no todas las varillas son iguales. La elección del tipo adecuado depende de factores como el entorno de aplicación (interior, exterior, corrosivo), el tipo de carga a la que estará sometida y los requisitos específicos de resistencia. A continuación, exploraremos en profundidad los distintos tipos de varillas roscadas, sus recubrimientos protectores y los principios fundamentales para calcular su capacidad de carga, prestando especial atención a la resistencia al cizallamiento.

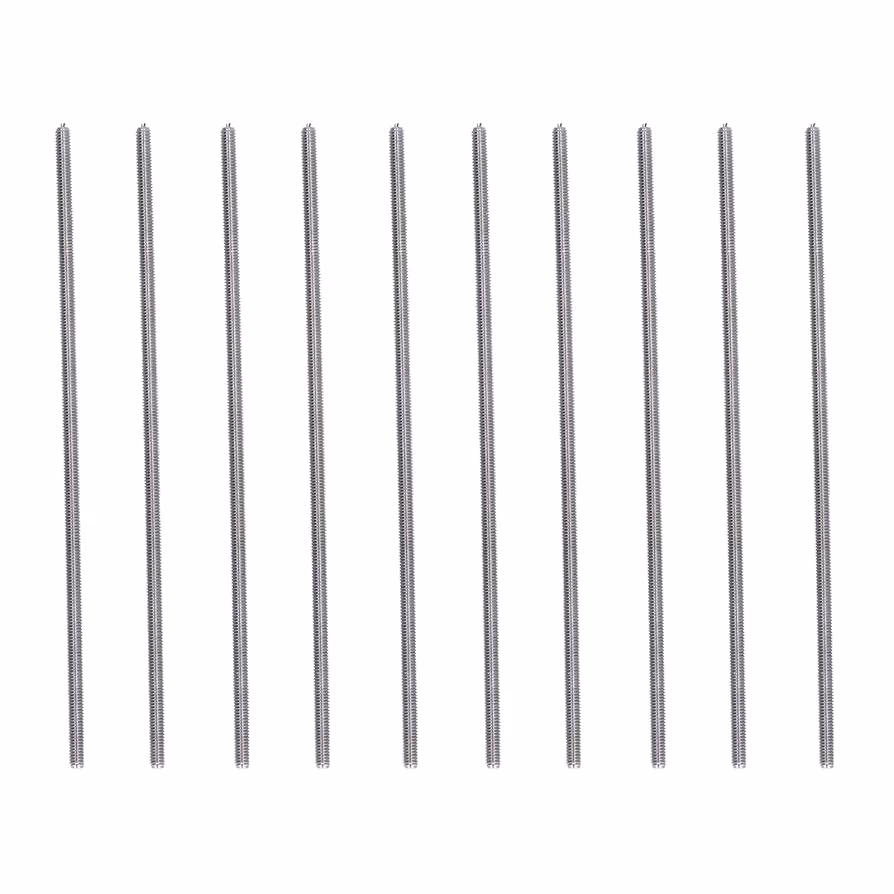

Tipos de Varillas Roscadas: Materiales y Acabados

La diversidad en las varillas roscadas proviene principalmente de los materiales de fabricación y los tratamientos de superficie aplicados para mejorar su rendimiento. Cada combinación ofrece propiedades únicas que las hacen adecuadas para diferentes entornos y aplicaciones.

Materiales Comunes

Las varillas roscadas se fabrican principalmente a partir de dos categorías de materiales:

• Acero al Carbono: Es el material más común debido a su buena relación costo-resistencia. Dentro del acero al carbono, existen diferentes grados que ofrecen variaciones en la resistencia a la tracción y el límite elástico. Por ejemplo, las varillas de baja resistencia como el acero ASTM A307 son adecuadas para aplicaciones generales, mientras que las de alta resistencia como el acero ASTM A193 Grado B7 o ASTM A449 se utilizan en aplicaciones que requieren mayor capacidad de carga, como la fijación de componentes estructurales o en la industria petroquímica.
• Acero Inoxidable: Ofrecen una excelente resistencia a la corrosión, lo que las hace ideales para entornos húmedos, químicos o marinos. Los grados más comunes son:
  • Acero Inoxidable 304 (A2): Es el tipo más versátil y económico de acero inoxidable, con buena resistencia a la corrosión en la mayoría de los entornos. Es ideal para aplicaciones generales en interiores y exteriores donde no hay exposición a químicos agresivos o agua salada constante.
  • Acero Inoxidable 316 (A4): Contiene molibdeno, lo que le confiere una resistencia superior a la corrosión, especialmente frente a cloruros y ácidos. Es la opción preferida para entornos marinos, piscinas, plantas químicas y aplicaciones alimentarias o farmacéuticas.
• Aleaciones Especiales: Para aplicaciones extremadamente exigentes, como altas temperaturas o entornos altamente corrosivos, se pueden utilizar aleaciones de níquel, titanio u otras aleaciones especiales, aunque son menos comunes y significativamente más costosas.

Recubrimientos y Acabados

El acabado de una varilla roscada es tan importante como su material, ya que proporciona protección contra la corrosión y el desgaste. Los recubrimientos más comunes incluyen:

• Acabado Liso (Negro): Sin recubrimiento protector. Son las más económicas y se usan en interiores o en aplicaciones donde la corrosión no es una preocupación, o donde se aplicará un recubrimiento posterior en sitio.
• Zincado (Galvanizado Electrolítico): Un recubrimiento de zinc aplicado electroquímicamente que proporciona una protección básica contra la corrosión. Todas las varillas roscadas de acero al carbono galvanizadas de acuerdo con ASTM F1941 Fe / Zn 5 AN, ofrecen esta protección. Las tuercas y arandelas complementarias a menudo están galvanizadas de acuerdo con ASTM B633 SC 1 Tipo III, asegurando una compatibilidad y protección uniforme. Este tipo de galvanizado es adecuado para ambientes secos o interiores.
• Galvanizado por Inmersión en Caliente (HDG): Este proceso implica sumergir la varilla en zinc fundido, creando una capa de zinc más gruesa y duradera que el zincado electrolítico. Ofrece una protección superior contra la corrosión en entornos exteriores o húmedos. Todas las varillas roscadas, tuercas y arandelas galvanizadas por inmersión en caliente están galvanizadas de acuerdo con ASTM F2329, lo que garantiza un alto estándar de calidad y protección.
• Zinc Mecánico: Un proceso que utiliza perlas de vidrio y zinc en polvo para aplicar el recubrimiento. Ofrece un espesor de capa uniforme y es una alternativa al galvanizado en caliente para piezas más pequeñas o delicadas.
• Fosfatado: Proporciona una capa protectora negra que mejora la resistencia a la corrosión y actúa como una buena base para la pintura.

La elección del recubrimiento debe basarse en el entorno de servicio y la vida útil esperada del conjunto. Un recubrimiento inadecuado puede llevar a fallas prematuras debido a la corrosión.

Cálculo del Área de la Sección y Resistencia al Cizallamiento

Uno de los aspectos críticos en el diseño con varillas roscadas es comprender su capacidad para soportar diferentes tipos de cargas. Si bien a menudo se utilizan para cargas de tracción (estiramiento), su resistencia al cizallamiento (corte) es igualmente importante en muchas aplicaciones.

Cuando una varilla roscada está sometida a cortante, es decir, a fuerzas que tienden a cortarla o cizallarla perpendicularmente a su eje longitudinal, es fundamental conocer su capacidad para resistir dicha carga sin deformación permanente o falla. La pregunta sobre si es un metal y si se trata de un cortante puro es esencial, ya que las propiedades mecánicas del material (acero al carbono, acero inoxidable de alta resistencia, etc.) determinarán su capacidad de carga.

Principios de la Mecánica Clásica Aplicados al Cizallamiento

Suponiendo que el esfuerzo cortante es paralelo a la sección circular de la varilla, y aplicando los principios de la mecánica de materiales, la tensión media que aguanta la sección solicitada se calcula como:

Tensión Media (τ_media) = V / A

Donde:

• V es la solicitación cortante (la fuerza de cizalladura externa que se aplica).
• A es el área de la sección transversal de la varilla.

Sin embargo, es importante destacar que la distribución de tensiones no es uniforme en toda el área de la sección. En el caso de una sección circular bajo cizallamiento puro, la tensión máxima (la más desfavorable) es aproximadamente 1.33 veces mayor que la tensión media. Esto significa que la parte de la varilla que experimenta la mayor tensión de cizallamiento es significativamente más alta que el promedio, un factor crítico a considerar en el diseño.

El Área de la Sección Crítica: El Diámetro Menor

Para calcular la fuerza de cizalladura máxima que se podría aplicar antes de que la varilla comience a ceder, es necesario conocer la tensión máxima que aguanta el metal dentro de su límite elástico. El límite elástico es la tensión máxima que un material puede soportar sin sufrir una deformación permanente. Para aceros de alta resistencia, este valor debe buscarse en las especificaciones del material, ya que hay varios tipos con diferentes propiedades.

Un detalle crucial en el cálculo del área para varillas roscadas es que el área de la sección que debe utilizarse es la menor o más desfavorable. Esto significa que no se debe usar el diámetro nominal (exterior) de la varilla, sino el diámetro que resulta de descontar la altura de los filetes de la rosca. Este diámetro se conoce como el diámetro de raíz o diámetro menor de la rosca. El área calculada con este diámetro menor es el área neta real que resistirá la carga.

Área Neta (A_n) = π * (Diámetro Menor / 2)^2

Donde el Diámetro Menor se obtiene de tablas de roscas estándar (UNC, UNF, métricas) para cada diámetro nominal.

Consideraciones Adicionales

Es fundamental recordar que estos cálculos son teóricos y proporcionan una base para el diseño. En la práctica y, especialmente, en el ejercicio profesional, es imperativo cumplir con lo preceptuado en las normativas y códigos de construcción locales e internacionales, como el Código Técnico de la Edificación (CTE) en España, o las normas ASTM y AISC en Norteamérica. Estos códigos incorporan factores de seguridad, tolerancias de fabricación y consideraciones sobre el comportamiento real de los materiales en diferentes condiciones, que no se abordan en un cálculo de tensión media simplificado.

La resistencia a la tracción y el límite elástico son propiedades clave del material que deben conocerse con precisión para cualquier cálculo de ingeniería. Utilizar varillas de alta resistencia sin conocer sus propiedades exactas puede llevar a un diseño inseguro.

Tabla Comparativa: Varillas Roscadas Comunes

Para facilitar la comprensión de las diferencias entre los tipos más utilizados de varillas roscadas, presentamos la siguiente tabla comparativa:

Preguntas Frecuentes (FAQs) sobre Varillas Roscadas

Aquí respondemos a algunas de las preguntas más comunes sobre las varillas roscadas:

¿Para qué se utilizan principalmente las varillas roscadas?

Las varillas roscadas se utilizan para una amplia variedad de propósitos, incluyendo la fijación de elementos estructurales, la suspensión de tuberías y conductos, la creación de anclajes en hormigón, la unión de componentes en maquinaria, y como tirantes o tensores en diversas construcciones. Son especialmente útiles donde se requiere una longitud de ajuste o la capacidad de desmontar y reensamblar.

¿Cuál es la diferencia entre una varilla roscada y un perno?

La principal diferencia es que un perno tiene una cabeza en un extremo y rosca solo en una parte de su vástago, mientras que una varilla roscada tiene rosca continua a lo largo de toda su longitud y no tiene cabeza. Esto permite cortar la varilla a la longitud deseada y utilizar tuercas en ambos extremos si es necesario, ofreciendo mayor flexibilidad en ciertas aplicaciones.

¿Por qué es importante el galvanizado en las varillas roscadas?

El galvanizado es crucial para proteger las varillas roscadas de acero al carbono contra la corrosión. Sin un recubrimiento protector, el acero se oxidaría rápidamente, comprometiendo la integridad estructural de la fijación. Los diferentes tipos de galvanizado (electrolítico, por inmersión en caliente) ofrecen distintos niveles de protección adecuados para diferentes entornos.

¿Cómo se debe almacenar una varilla roscada para evitar su deterioro?

Las varillas roscadas deben almacenarse en un lugar seco y protegido de la intemperie. Si están sin recubrimiento o solo zincadas electrolíticamente, son más susceptibles a la oxidación. Las varillas galvanizadas por inmersión en caliente o de acero inoxidable son más resistentes, pero aun así, un almacenamiento adecuado prolongará su vida útil y asegurará que conserven sus propiedades mecánicas.

¿Puedo cortar una varilla roscada de alta resistencia?

Sí, las varillas roscadas se pueden cortar a la longitud deseada. Sin embargo, al cortar una varilla roscada, especialmente las galvanizadas, se expone el acero subyacente al ambiente, lo que puede provocar corrosión en el área de corte si no se protege adecuadamente (por ejemplo, con pintura rica en zinc). Para varillas de alta resistencia, se recomienda utilizar herramientas de corte adecuadas para evitar el endurecimiento por trabajo o el daño de la rosca. Es crucial limpiar y, si es necesario, re-roscar ligeramente los extremos para asegurar que las tuercas se ajusten correctamente.

¿Qué significa el 'paso de rosca' y por qué es importante?

El paso de rosca se refiere a la distancia entre dos crestas de rosca consecutivas. Es fundamental para la compatibilidad entre la varilla y las tuercas. Los sistemas de rosca más comunes son el métrico (medido en milímetros, ej. M10x1.5) y el unificado (UNC o UNF, medido en hilos por pulgada, ej. 1/2-13 UNC). Usar una tuerca con un paso de rosca incorrecto provocará un ajuste deficiente o la imposibilidad de enroscar.

Conclusión

Las varillas roscadas son componentes de ingeniería indispensables, cuya selección y aplicación correctas son vitales para la seguridad y la funcionalidad de innumerables estructuras y ensamblajes. Desde la elección del material adecuado, como el acero al carbono o el inoxidable, hasta la consideración de recubrimientos protectores como el galvanizado por inmersión en caliente, cada decisión influye en el rendimiento final.

Comprender los principios de la mecánica de materiales, en particular cómo calcular el área de la sección neta para determinar la resistencia al cizallamiento y la tensión máxima admisible, es fundamental para un diseño seguro. Siempre se debe considerar el límite elástico del material y la importancia de utilizar el diámetro menor de la rosca en los cálculos críticos. Aunque los cálculos teóricos proporcionan una base sólida, la adhesión a los códigos y estándares de ingeniería es primordial para garantizar que las aplicaciones en el mundo real cumplan con los más altos niveles de seguridad y fiabilidad. La inversión en el conocimiento detallado de estos elementos tan comunes es, sin duda, una inversión en la durabilidad y la eficiencia de cualquier proyecto.
