En el vasto y complejo mundo de la industria, el control preciso de los gases y fluidos es más que una simple necesidad operativa; es un pilar fundamental para la seguridad, la eficiencia y la calidad. Los reguladores de presión son los héroes anónimos que hacen posible este control, transformando presiones variables y a menudo extremadamente altas en flujos estables y utilizables. Sin estos dispositivos esenciales, las operaciones industriales, desde la soldadura hasta los sistemas de gases medicinales, serían caóticas e inseguras. Este artículo profundiza en los diferentes tipos de reguladores de presión industriales, cómo seleccionarlos adecuadamente y su importancia crítica en diversas aplicaciones.
Tipos de Reguladores de Presión Industriales
La diversidad de aplicaciones industriales ha impulsado el desarrollo de una amplia gama de reguladores de presión, cada uno diseñado para satisfacer necesidades específicas de control y rendimiento. Aunque todos comparten el objetivo común de reducir y estabilizar la presión, sus mecanismos internos y capacidades pueden variar significativamente.
Reguladores de Una Etapa y Dos Etapas
- Reguladores de Una Etapa: Son los más comunes en aplicaciones industriales generales. Reducen la presión del suministro a la presión de salida deseada en un solo paso. Son ideales para situaciones donde la presión de entrada no fluctúa drásticamente o donde una ligera variación en la presión de salida no compromete la aplicación. Su diseño es más simple y, por ende, suelen ser más económicos.
- Reguladores de Dos Etapas: Estos reguladores realizan la reducción de presión en dos fases. La primera etapa reduce la alta presión de entrada a una presión intermedia, y la segunda etapa la reduce aún más a la presión de trabajo final. Esta característica los hace ideales para aplicaciones que requieren una presión de suministro extremadamente constante y precisa durante toda la vida útil de un cilindro o en sistemas donde la estabilidad es crítica. Son especialmente útiles en ubicaciones remotas o difíciles de monitorear, donde la intervención manual es limitada.
Reguladores Reductores de Presión (Tipo HSR)
Los reguladores reductores de presión, a menudo referidos por tipos específicos como el HSR, son dispositivos operados directamente y cargados por resorte. Su diseño los hace particularmente adecuados para aplicaciones residenciales, comerciales e industriales que manejan gases naturales, de petróleo fabricado o licuado. Una característica clave de estos reguladores es su alivio interno del diafragma, que ayuda a minimizar la presión excesiva, mejorando la seguridad y la fiabilidad del sistema.

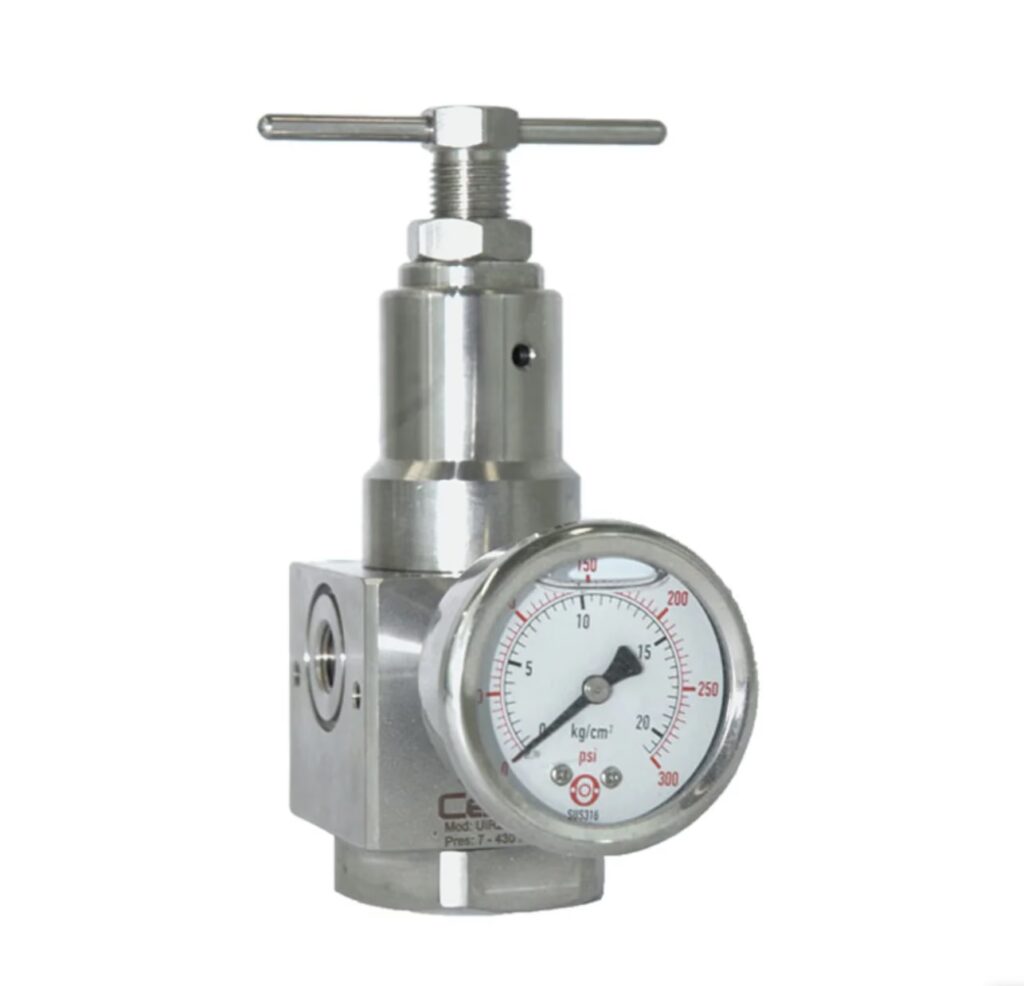

Filtro/Reguladores de Acero Inoxidable
En entornos donde la resistencia a la corrosión y la higiene son primordiales, como en la industria química, farmacéutica o de alimentos y bebidas, los filtro/reguladores de acero inoxidable, como la serie ASCO 342A, son la elección predilecta. Estos dispositivos no solo regulan la presión con una precisión excepcional, sino que también actúan como filtros, garantizando que los medios sean limpios y secos. Esto es crucial para eliminar la contaminación que podría dañar los dispositivos aguas abajo o comprometer la pureza del producto final. Su robustez los hace ideales para entornos de procesos hostiles.
¿Cómo Seleccionar el Regulador de Presión Adecuado?
Elegir el regulador correcto es un paso crítico para garantizar el funcionamiento seguro y eficiente de cualquier sistema. Afortunadamente, el proceso puede simplificarse siguiendo tres pasos fundamentales:
- Elija el Servicio y la Fuente de Gas: El primer paso es identificar claramente el tipo de gas que se va a regular y la fuente de suministro. Esto determinará el tipo de conexión de entrada necesaria, a menudo estandarizada como conexiones CGA (Compressed Gas Association). Las fuentes de gas pueden variar enormemente, incluyendo cilindros de alta presión, cilindros de baja presión, cilindros de líquido o incluso grandes tanques a granel. Cada tipo de gas y fuente tiene sus propias especificaciones de conexión y compatibilidad de materiales, lo que es vital para la seguridad y la prevención de fugas.
- Determine la Presión de Entrega Requerida: Conocer la presión de salida que su aplicación necesita es esencial. Los rangos de presión varían ampliamente según la tarea. Por ejemplo, para el corte con oxicombustible, el gas combustible generalmente requiere entre 0 y 15 psi, mientras que el oxígeno puede necesitar entre 0 y 150 psi. Para la calefacción con oxicombustible, el acetileno opera entre 0 y 15 psi, los combustibles alternativos entre 0 y 50 psi, y el oxígeno, al igual que en el corte, entre 0 y 150 psi. Un regulador debe ser capaz de manejar tanto la presión máxima de entrada como de entregar consistentemente la presión de salida deseada dentro del rango operativo de su equipo.
- Elija una Etapa o Dos Etapas: Como se mencionó anteriormente, la elección entre un regulador de una etapa o de dos etapas depende de la constancia de presión que su aplicación demande. Para la mayoría de las aplicaciones industriales generales, donde ligeras fluctuaciones de presión son aceptables, un regulador de una sola etapa es suficiente y más económico. Sin embargo, si su aplicación es crítica y requiere una presión de suministro excepcionalmente estable y constante a lo largo de la vida útil de un cilindro, o si los cilindros se encuentran en ubicaciones remotas o de difícil acceso, un regulador de dos etapas será la opción superior. La inversión adicional se justifica por la mayor precisión y la reducción de la necesidad de ajustes manuales.
¿Dónde Colocar un Regulador de Presión?
La ubicación del regulador de presión es tan importante como su selección. La regla general es que si las presiones máximas del sistema pueden ser excedidas, se debe instalar un regulador de presión normado y listado en la tubería que alimenta el sistema. Esto es particularmente crítico en puntos donde las conexiones de manguera o los equipos aguas abajo podrían verse comprometidos si la presión residual excede sus límites máximos establecidos. La instalación adecuada garantiza la seguridad del personal y la integridad de los equipos.
Regulación de Alta Presión: El Sistema Manifold
Cuando hablamos de la gestión de gases a gran escala y bajo alta presión, especialmente en entornos críticos que demandan un suministro ininterrumpido y preciso, el sistema manifold emerge como una solución integral. Aunque comúnmente asociado con la distribución de gases medicinales en hospitales, los principios y la tecnología detrás del manifold son directamente aplicables a numerosas instalaciones industriales que manejan múltiples cilindros de gases a alta presión, requiriendo un control centralizado y una transición fluida entre fuentes.
¿Qué es un Manifold?
Un manifold es esencialmente un colector de gases que permite la conexión de múltiples cilindros o fuentes de gas a una red de distribución común. Su función principal es controlar el flujo y regular las presiones de uno o varios gases simultáneamente. Independientemente de sus dimensiones, su funcionalidad es crucial para mantener la eficiencia de la red de distribución.
Funcionalidad y Control
La versatilidad del manifold radica en su capacidad para suministrar diversos tipos de gases, como oxígeno, nitrógeno, dióxido de carbono, óxido nitroso, e incluso vacío, adaptándose a las necesidades específicas de la aplicación. Permite regular tanto presiones altas como bajas, utilizando manómetros analógicos o reguladores de alto caudal para asegurar la entrega precisa.
En un entorno industrial, un manifold puede sustentar la afluencia regular de gases necesarios para procesos continuos, incluso cuando es necesario cambiar a depósitos o tanques de reserva. Los manifolds semiautomáticos, por ejemplo, están diseñados con funciones de alarma que alertan al personal sobre la baja presión en los cilindros en uso, facilitando una transición imperceptible al banco de reserva. Esta capacidad de conmutación automática o semiautomática es fundamental para evitar interrupciones en procesos críticos, garantizando un suministro continuo y estable.
Características Técnicas Relevantes
Un manifold semiautomático típico incorpora varias características técnicas avanzadas:
- Arcos de Conexión: Permiten la conexión segura de los cilindros, a menudo incluyendo válvulas check anti-retroceso para prevenir el reflujo de gas y asegurar la unidireccionalidad del flujo. En aplicaciones de oxígeno, estos arcos suelen fabricarse en latón por su resistencia y compatibilidad.
- Cabezal con Reguladores: El cabezal central del manifold a menudo incluye dos reguladores calibrados para el intercambio automático entre bancos de cilindros basado en un diferencial de presión. Esto, junto con válvulas check anti-retroceso y manómetros analógicos de alta presión, asegura un control robusto. Para la baja presión, se utilizan reguladores de alto caudal con sistemas de mantenimiento by-pass.
- Sistemas Criogénicos: Para gases almacenados en forma líquida a bajas temperaturas, como el oxígeno líquido, los manifolds pueden incorporar sistemas elaborados en aleaciones de latón diseñadas para resistir las presiones y temperaturas criogénicas.
- Válvulas Individuales: Cada bombona o cilindro conectado posee una válvula que permite la apertura y el cierre del paso de gas, facilitando el mantenimiento o el reemplazo individual sin afectar el suministro general.
Importancia en la Industria
La implementación de un sistema manifold de alta calidad es una inversión en la eficiencia y seguridad operativa. Al proporcionar un control preciso y un suministro ininterrumpido de gases, los manifolds minimizan el riesgo de paradas de producción debido a la falta de gas y optimizan el consumo al permitir una gestión más eficiente de los inventarios de cilindros. Además, la capacidad de purificar el ambiente atmosférico, como sucede con el aire medicinal, tiene paralelos en la industria donde la calidad del aire comprimido o de otros gases es crucial para procesos sensibles o para la seguridad laboral.
Tabla Comparativa: Tipos de Reguladores de Presión
| Tipo de Regulador | Características Clave | Aplicaciones Típicas | Ventajas Principales |
|---|---|---|---|
| Una Etapa | Una única reducción de presión. | Soldadura, corte general, aplicaciones industriales estándar. | Simplicidad, menor costo, fácil mantenimiento. |
| Dos Etapas | Dos reducciones de presión consecutivas. | Laboratorios, procesos críticos, gases medicinales, situaciones con cilindros remotos. | Presión de salida altamente constante y precisa, mayor estabilidad. |
| Reductor (HSR) | Operado directamente, cargado por resorte, alivio interno. | Gases naturales, GLP, aplicaciones residenciales/comerciales/industriales. | Seguridad contra sobrepresión, robustez. |
| Filtro/Acero Inoxidable | Regulación precisa, filtrado integrado, materiales resistentes a la corrosión. | Industria química, farmacéutica, alimentos y bebidas, entornos hostiles. | Medios limpios y secos, alta resistencia a la corrosión, durabilidad. |
| Manifold | Colector de gases, control de múltiples cilindros, conmutación automática/semiautomática. | Distribución de gases a gran escala, hospitales, grandes plantas industriales. | Suministro ininterrumpido, control centralizado, alta seguridad. |
Preguntas Frecuentes sobre Reguladores de Presión Industriales
- ¿Por qué es crucial la selección correcta de un regulador?
- La selección adecuada garantiza la seguridad del personal y los equipos, previene fugas, optimiza el consumo de gas y asegura la eficiencia y la calidad del proceso industrial. Un regulador inadecuado puede causar fallas, accidentes o resultados inconsistentes en la producción.
- ¿Cuándo debo usar un regulador de dos etapas?
- Debe optar por un regulador de dos etapas cuando su aplicación requiere una presión de suministro extremadamente constante y precisa, especialmente si la fuente de gas es un cilindro que se vacía gradualmente, o si el regulador está ubicado en un lugar remoto donde el monitoreo y ajuste manual son difíciles.
- ¿Cuál es la importancia del acero inoxidable en los reguladores?
- El acero inoxidable es fundamental para reguladores utilizados en entornos corrosivos, higiénicos o donde la pureza del gas es crítica. Ofrece una resistencia superior a la corrosión, durabilidad y la capacidad de mantener los medios limpios, lo que es vital en industrias como la farmacéutica o alimentaria.
- ¿Qué es un manifold y cómo se relaciona con la regulación de alta presión?
- Un manifold es un sistema colector que permite conectar múltiples cilindros o fuentes de gas a una red de distribución común. Se relaciona con la regulación de alta presión al controlar el flujo y la presión de estos múltiples gases, a menudo con sistemas de conmutación automática a tanques de reserva, asegurando un suministro continuo y regulado a pesar de las altas presiones de entrada.
- ¿Cómo sé dónde instalar mi regulador?
- El regulador debe instalarse en la tubería que alimenta el sistema o equipo aguas abajo, específicamente en cualquier punto donde las presiones máximas puedan ser excedidas y donde las conexiones o el equipo no puedan soportar la presión residual. Siempre siga las normativas y las recomendaciones del fabricante para la ubicación e instalación.
En resumen, los reguladores de presión son componentes indispensables en la infraestructura industrial moderna. Su correcta selección, instalación y mantenimiento no solo protegen la inversión en equipos y la seguridad del personal, sino que también son clave para optimizar los procesos y asegurar la calidad del producto final. Comprender los diferentes tipos disponibles, desde los sencillos de una etapa hasta los complejos sistemas manifold de alta presión y las soluciones especializadas en acero inoxidable, permite a las empresas tomar decisiones informadas que impulsan la eficiencia y la fiabilidad en todas sus operaciones con gases y fluidos.
