Guía Completa para Instalar tu Aire Acondicionado

La climatización de nuestros hogares es fundamental para el confort, y la instalación de un aire acondicionado tipo Split puede parecer una tarea compleja. Sin embargo, con la información adecuada y una buena planificación, es posible entender cada etapa del proceso. Aunque siempre recomendamos que la instalación sea realizada por un profesional cualificado debido a los conocimientos específicos de electricidad, albañilería y refrigeración que se requieren, este artículo te brindará una visión detallada para que evalúes si te sientes capacitado para afrontar el desafío o, al menos, para supervisar el trabajo.

El objetivo es desglosar los pasos más comunes para la instalación de estos equipos, asegurando que comprendas la importancia de cada detalle. Desde la selección de la ubicación ideal hasta las conexiones eléctricas y la purga del sistema, cada fase es crucial para el correcto funcionamiento y la eficiencia energética de tu equipo. Prepárate para sumergirte en el mundo de la instalación de aire acondicionado y descubrir si tienes lo necesario para llevar a cabo este proyecto.

Materiales y Herramientas Esenciales para la Instalación

Antes de siquiera pensar en encender el taladro, es imprescindible tener a mano todos los materiales y herramientas necesarios. Es importante destacar que muchos de estos elementos no suelen formar parte del kit básico de herramientas doméstico, lo que implica una inversión adicional si decides realizar la instalación por tu cuenta. Sin embargo, conocerlos te empoderará, ya sea que decidas hacerlo tú mismo o contratar a un experto.

Materiales Fundamentales:

• Aire acondicionado tipo Split: La unidad interior y la exterior, el corazón de tu sistema de climatización.
• Tubería de Cobre: Imprescindible para el circuito de refrigeración que conecta ambas unidades. Asegúrate de que tenga el diámetro adecuado para tu equipo.
• Tubos PVC y Pegamento PVC: Utilizados para el drenaje de condensados y para proteger las interconexiones que atraviesan la pared.
• Tornillos, Ramplúes, Tacos y Cinta Aislante: Para una fijación segura del soporte y el aislamiento de conexiones.
• Cables de Electricidad: Para la alimentación eléctrica del equipo y la interconexión entre las unidades. Deben ser de la sección adecuada.
• Espuma de Poliuretano: Para sellar herméticamente el agujero pasamuros y evitar filtraciones de aire o agua.
• Soporte: Específico para la unidad exterior, debe ser robusto y resistente a la intemperie.

Herramientas Imprescindibles:

• Destornilladores: De varios tipos y tamaños, para ajustar tornillos y terminales.
• Lápiz: Para marcar los puntos de fijación y los recorridos de los tubos.
• Taladro: Potente, con brocas para pared de diferentes diámetros, incluyendo una broca de gran diámetro para el pasamuros.
• Alicate: Para cortar y pelar cables, así como para realizar otras tareas de sujeción.
• Corta Tubos: Específico para cortar tuberías de cobre de forma limpia y precisa, evitando deformaciones.
• Abocardador: Una herramienta crucial para ensanchar y dar forma cónica a los extremos de los tubos de cobre, permitiendo un sellado perfecto en las conexiones.
• Martillo y Cincel: Útiles para ajustar el agujero pasamuros si es necesario, especialmente en paredes más duras.
• Juegos de Llaves: Incluyendo llaves inglesas y de boca fija, para apretar las conexiones de las tuberías.
• Manómetro: Fundamental para verificar la presión del sistema y realizar la purga del circuito de refrigeración.
• Nivel: Para asegurar que tanto la unidad interior como el soporte exterior estén perfectamente nivelados, garantizando un drenaje adecuado y un funcionamiento óptimo.

Recomendaciones Cruciales Antes de Comenzar

Una instalación exitosa no solo depende de las herramientas y materiales, sino también de una buena preparación y atención a los detalles. Seguir estas recomendaciones te ayudará a prevenir problemas y asegurar un resultado óptimo.

1. Ten una Buena Organización

Un espacio de trabajo limpio y ordenado es sinónimo de eficiencia y seguridad. Despeja el área donde vas a trabajar, tanto en el interior como en el exterior. Esto no solo te permitirá moverte con libertad, sino que también minimizará el riesgo de accidentes, la pérdida de herramientas o componentes, y la acumulación de suciedad que podría afectar el funcionamiento del equipo.

2. Cuida Cada Detalle

La precisión es clave en la instalación de un aire acondicionado. Cada medida, cada perforación, cada conexión debe ser ejecutada con sumo cuidado. Por ejemplo, al realizar el agujero pasamuros en la pared para los tubos y el cableado, es vital que tenga la inclinación adecuada hacia el exterior para asegurar un drenaje eficiente del agua de condensación y evitar filtraciones en el interior de la vivienda. Asimismo, la correcta fijación del soporte de la unidad exterior es fundamental para evitar vibraciones y asegurar la estabilidad del equipo a largo plazo.

3. Considera la Ayuda Profesional

Lo hemos mencionado, y lo reiteramos: la instalación de un aire acondicionado, aunque posible para un DIYer avanzado, conlleva riesgos y requiere conocimientos técnicos específicos. Un profesional no solo garantiza una instalación segura y conforme a las normativas, sino que también puede solucionar imprevistos, optimizar el rendimiento del equipo y ofrecerte garantías sobre el trabajo realizado. Si tienes dudas sobre tu capacidad, invertir en un experto es la mejor decisión para tu tranquilidad y la vida útil de tu equipo.

Pasos Detallados para la Instalación de tu Aire Acondicionado

Una vez que tienes todo listo y has repasado las recomendaciones, es hora de adentrarnos en el proceso de instalación paso a paso.

Paso 1: Selecciona el Lugar Ideal para la Unidad Interior

La ubicación de la unidad interior es más importante de lo que parece. Busca una pared despejada, lejos de fuentes de calor directas (como radiadores o luz solar intensa) y de zonas con mucho tránsito que puedan obstaculizar la difusión del aire. Se recomienda instalar la unidad a una altura mínima de 2 metros del suelo para una distribución óptima del aire. Visualiza desde el principio el recorrido de los cables y tubos hasta la unidad exterior y la disponibilidad de una toma eléctrica cercana. Un buen emplazamiento garantiza el confort y la eficiencia del equipo.

Paso 2: Instalación del Soporte de la Unidad Interior

Con la ubicación decidida, presenta el soporte de la unidad interior en la pared. Utiliza un lápiz para marcar los puntos exactos donde irán los tornillos. Es crucial que uses un nivel para asegurarte de que el soporte esté perfectamente horizontal y vertical. Una vez marcados, taladra los orificios, inserta los tacos y fija el soporte firmemente con los tornillos. Vuelve a verificar el nivel para confirmar la estabilidad y el alineamiento.

Paso 3: Creación y Preparación del Agujero Pasamuros (El Agujero de Refrigeración)

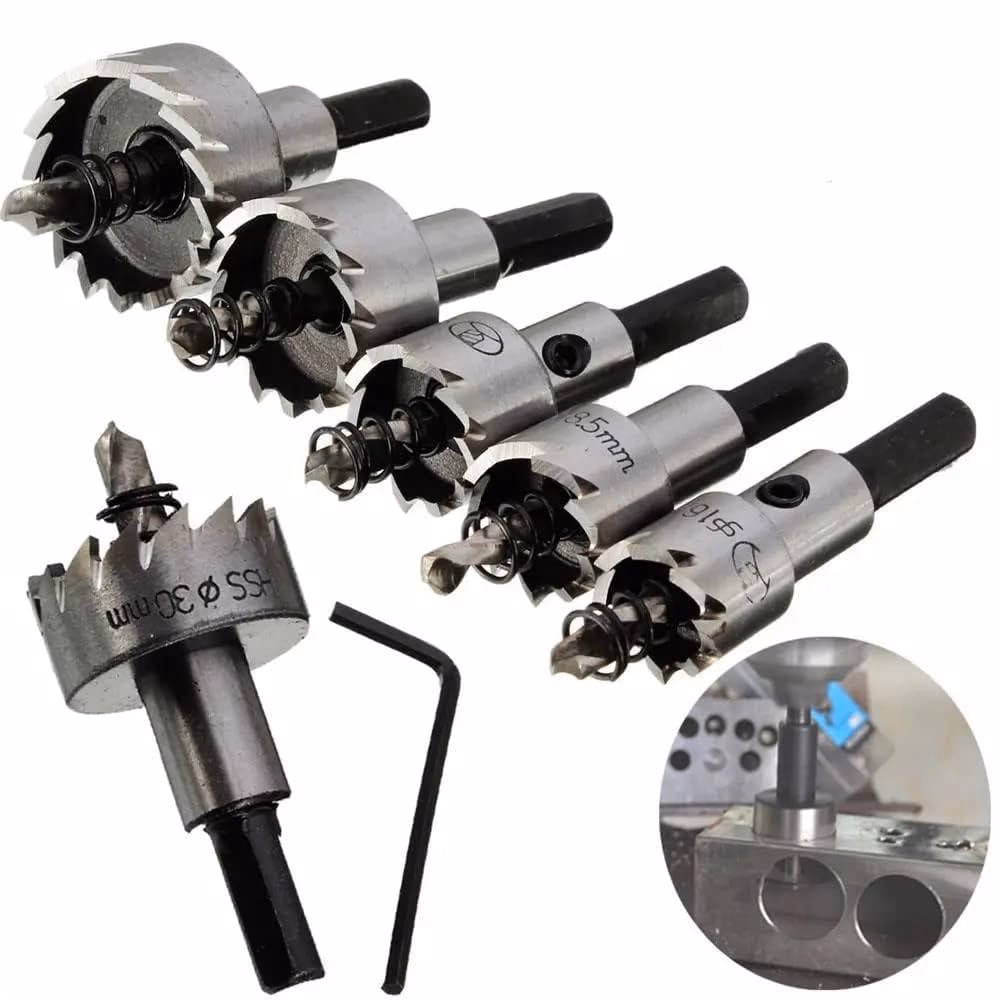

Este es el punto clave para la interconexión. Con una broca de gran diámetro (generalmente de 50 a 65 mm, dependiendo de los diámetros de tus tubos), taladra el agujero que conectará el interior con el exterior. Este agujero debe tener una ligera inclinación descendente hacia el exterior para permitir que el agua de condensación de la unidad interior drene correctamente y no se filtre hacia dentro. En algunos casos, especialmente en paredes más gruesas o duras, podrías necesitar un martillo y cincel para perfeccionar la abertura. Una vez hecho el agujero, inserta un tubo de PVC del diámetro adecuado para proteger los tubos de cobre y el cableado que pasarán a través de él. Este tubo de PVC actúa como una camisa protectora y facilita el paso de las conexiones.

Paso 4: Colocación de la Unidad Interior

Con el soporte y el agujero pasamuros listos, es el momento de preparar la unidad interior. Pasa los tubos de refrigeración (cobre), el tubo de drenaje y el cableado eléctrico a través del agujero de PVC que incrustaste en el paso anterior. Conecta estos elementos a los puertos correspondientes en la parte trasera de la unidad interior, siguiendo las instrucciones del fabricante. Una vez conectadas, levanta cuidadosamente la unidad y engánchala en el soporte previamente fijado en la pared. Asegúrate de que esté bien sujeta y firme, revisando que no haya holguras.

Paso 5: Instalación de la Unidad Condensadora Exterior

La unidad exterior debe colocarse en un lugar ventilado, alejado de fuentes de calor, polvo excesivo y zonas de alto tránsito. Se recomienda instalarla sobre un soporte robusto y nivelado, preferiblemente en una pared exterior o en el suelo sobre una base de hormigón. Es vital que tenga suficiente espacio alrededor para una correcta disipación del calor. Si es posible, considera la instalación de un pequeño techo o mampara para protegerla de la intemperie (lluvia, sol directo), lo que prolongará su vida útil. Si deseas una estética más limpia, puedes planificar el uso de canaletas para ocultar los tubos y cables que van desde la unidad interior hasta la exterior.

Paso 6: Conexiones de la Unidad Condensadora Exterior

Este paso es crítico y requiere precisión. Primero, si es necesario, instala canaletas en las paredes o suelos exteriores por donde pasarán los tubos y cables. Para conectar los tubos de cobre, es probable que necesites prolongaciones. Utiliza el abocardador para ensanchar y dar forma cónica a los extremos de los tubos, garantizando un sellado hermético al unirlos a las válvulas de la unidad exterior. Es fundamental realizar un sifón en el tubo de aspiración (el más grueso) cerca de la unidad exterior. Este sifón, una pequeña curva en forma de 'U' invertida, ayuda a garantizar el retorno del aceite del compresor y evita que el refrigerante líquido entre directamente al compresor. Enrosca los tubos al conducto de gas y al conducto del refrigerante líquido utilizando dos llaves inglesas para aplicar la contrapresión adecuada y evitar dañar las válvulas. Una vez realizadas las uniones, cubre los empalmes y el resto de los tubos de cobre con manguera aislante para protegerlos de la condensación y mejorar la eficiencia.

Paso 7: Realización de las Conexiones Eléctricas y Purgado del Sistema

Este es el paso final y uno de los más delicados. Conecta los cables eléctricos a los bornes correspondientes de la unidad exterior, siguiendo el diagrama del fabricante. Asegúrate de apretar bien los tirafondos con un destornillador. Una vez hechas las conexiones eléctricas, es ABSOLUTAMENTE necesario purgar los tubos. La purga se realiza utilizando una bomba de vacío y un manómetro, extrayendo todo el aire y la humedad del circuito de refrigeración antes de liberar el refrigerante. Si no se purga correctamente, las burbujas de aire y la humedad pueden causar graves daños al compresor y reducir drásticamente la eficiencia del equipo. Una vez purgado, sella el agujero pasamuros con espuma de poliuretano, asegurando que no haya filtraciones de aire ni humedad. Finalmente, abre las válvulas del refrigerante, enchufa el equipo y realiza una prueba completa de todas sus funciones. Confirma que el aire acondicionado enfría o calienta correctamente y que no hay ruidos extraños o fugas.

Preguntas Frecuentes (FAQ) sobre la Instalación de Aire Acondicionado

¿Es realmente imprescindible contratar a un profesional para la instalación?

Aunque la instalación puede parecer sencilla en papel, los conocimientos de electricidad, fontanería y, especialmente, la manipulación de gases refrigerantes y el uso de herramientas específicas como el manómetro y la bomba de vacío, hacen que sea altamente recomendable la intervención de un profesional. Un error en la purga o en las conexiones puede dañar gravemente el equipo y anular la garantía, además de ser un riesgo para la seguridad.

¿Qué sucede si el agujero pasamuros no queda con la inclinación adecuada?

Si el agujero no tiene una ligera inclinación hacia el exterior, el agua de condensación generada por la unidad interior podría no drenar correctamente. Esto puede provocar acumulaciones de agua dentro de la unidad, goteos en el interior de la vivienda o incluso el desarrollo de moho y malos olores. Una inclinación adecuada es vital para un drenaje eficiente.

¿Puedo usar cualquier tipo de tubería para las conexiones?

No, es fundamental utilizar tubería de cobre de los diámetros especificados por el fabricante de tu aire acondicionado. El cobre es el material estándar debido a su durabilidad, maleabilidad y resistencia a las presiones y temperaturas del refrigerante. Otros materiales no serían seguros ni eficientes y podrían provocar fugas o fallos del sistema.

¿Qué es el abocardado y por qué es tan importante?

El abocardado es el proceso de ensanchar y dar forma cónica al extremo de un tubo de cobre para que encaje perfectamente en la conexión roscada de las válvulas de las unidades. Un abocardado incorrecto (demasiado grande, pequeño, agrietado o desigual) es una de las principales causas de fugas de refrigerante, lo que reduce la eficiencia del equipo y puede ser perjudicial para el medio ambiente.

¿Por qué es tan crucial purgar el sistema de refrigeración?

La purga, o vacío, es el paso más importante para garantizar la vida útil y la eficiencia del aire acondicionado. Consiste en extraer todo el aire y la humedad del circuito de tuberías antes de liberar el refrigerante. El aire y la humedad en el sistema pueden reaccionar con el refrigerante y el aceite del compresor, formando ácidos que corroen los componentes internos, causando obstrucciones y reduciendo drásticamente la capacidad de enfriamiento o calentamiento del equipo.

Disfruta de tu Ambiente Ideal

La instalación de un aire acondicionado es un proyecto que, con la información y las herramientas adecuadas, puede ser abordado. Sin embargo, la complejidad de ciertas etapas, como las conexiones eléctricas y la manipulación del refrigerante, subraya la valiosa recomendación de contar con el apoyo de un experto. Una instalación correcta no solo asegura el funcionamiento óptimo de tu equipo, sino que también garantiza su eficiencia energética y prolonga su vida útil. Al finalizar, verifica que tu equipo haya quedado bien fijo, que todas las conexiones estén seguras y que su funcionamiento sea el correcto. ¡Ahora solo queda disfrutar del confort que te brinda tu nuevo sistema de climatización!
