Presión y Diseño: Acero Inoxidable 316 y Recipientes

El acero inoxidable 316 es conocido por su excepcional resistencia a la corrosión y su capacidad para soportar altas temperaturas y presiones, lo que lo convierte en un material predilecto para aplicaciones críticas en diversas industrias, desde la petroquímica hasta la farmacéutica. Sin embargo, para garantizar la seguridad y la funcionalidad de cualquier sistema que utilice este material, es fundamental comprender las presiones de servicio admisibles y los principios de diseño de recipientes a presión. Este artículo explorará en profundidad estos conceptos, proporcionando una guía completa para profesionales y entusiastas.

En el caso específico de un tubo de acero inoxidable 316 con un diámetro exterior (OD) de 1/2 pulgada y un espesor de pared de 0,035 pulgadas, operando a una temperatura elevada de 537°C (1000°F), la presión de servicio admisible es de 1976 psig. Este dato puntual subraya la importancia de considerar no solo el material y sus dimensiones, sino también las condiciones operativas, especialmente la temperatura, ya que esta influye directamente en las propiedades mecánicas del acero. Para la sujeción de estos tubos y tuberías, existen soportes de plástico especializados, que se fijan con pernos y están disponibles en configuraciones sencilla, doble y apilable, facilitando la instalación y el mantenimiento de los sistemas.

Comprendiendo los Aceros para Recipientes a Presión

Más allá de los tubos, el diseño de recipientes a presión es un campo complejo y vital en la ingeniería. Un componente fundamental en este diseño es la elección del material. El acero de recipientes a presión, como el de número de material 1.0425 (conocido como P265GH), es un ejemplo clave. Este tipo de acero está específicamente diseñado para soportar las exigencias de alta presión y temperatura.

El P265GH es altamente valorado por su excelente soldabilidad, tanto con como sin metal de aportación, lo que lo hace versátil en su fabricación. Se emplea extensamente en la producción de calderas, tubos y, por supuesto, recipientes a presión. Proveedores especializados, como UnionStahl, garantizan la calidad de este acero para calderas, suministrándolo con certificados de inspección que cumplen con normativas estrictas como DIN EN 10204 3.1, AD 2000 W1 y DIN EN 13445-2, asegurando su idoneidad para las aplicaciones más críticas.

La Importancia Crítica del Cálculo de Presión de Diseño

El cálculo de la presión de diseño en recipientes a presión no es meramente un ejercicio teórico; es una piedra angular para garantizar la seguridad operativa y la eficiencia a largo plazo. Este proceso determina la presión máxima que un recipiente puede soportar de manera segura sin riesgo de falla. Un diseño inadecuado puede conducir a consecuencias catastróficas, desde fugas menores hasta explosiones que ponen en peligro vidas y propiedades. Por ello, comprender las fórmulas, las variables involucradas, las tablas de valores comunes y los ejemplos prácticos es crucial para cualquier ingeniero o profesional que trabaje con estos sistemas.

Fórmulas Fundamentales para el Cálculo de Presión de Diseño

Para dimensionar correctamente un recipiente a presión, se utilizan fórmulas fundamentales basadas en la mecánica de materiales y las normativas internacionales. Estas ecuaciones permiten a los ingenieros predecir el comportamiento del material bajo presión y asegurar que el diseño cumpla con los estándares de seguridad.

Presión de Diseño para Recipientes Cilíndricos

La fórmula básica para determinar la presión de diseño (P_d) en un recipiente cilíndrico sometido a presión interna es:

P_d = (2 × S × t) / (D × FS)

Donde:

• P_d: Presión de diseño (MPa)
• S: Límite elástico permisible del material (MPa)
• t: Espesor del recipiente (mm)
• D: Diámetro interno del recipiente (mm)
• FS: Factor de seguridad (adimensional)

Esta fórmula se deriva de la teoría de tensión en paredes delgadas, asumiendo que la tensión circunferencial (hoop stress) es la más crítica en este tipo de geometría.

Presión de Diseño para Recipientes Esféricos

Los recipientes esféricos son intrínsecamente más resistentes a la presión interna debido a una distribución más uniforme de las tensiones. Su fórmula de presión de diseño es:

P_d = (4 × S × t) / (3 × D × FS)

Las variables mantienen el mismo significado que en el caso cilíndrico. La mayor eficiencia de la esfera en la distribución de tensiones permite, para una misma presión y material, un menor espesor de pared o una mayor presión admisible.

Espesor Mínimo Requerido

Si el objetivo es determinar el espesor mínimo (t_min) que debe tener un recipiente para una presión de diseño dada, la fórmula se puede reordenar como:

t_min = (P_d × D × FS) / (2 × S)

Este cálculo es vital para optimizar el uso del material sin comprometer la seguridad.

Consideraciones de Temperatura

La temperatura de operación tiene un impacto significativo en las propiedades mecánicas de los materiales. El límite elástico (S) de un material disminuye a medida que aumenta la temperatura. Por ello, el límite elástico debe ajustarse utilizando un factor de reducción por temperatura (k_temp):

S_temp = S × k_temp

Donde S_temp es el límite elástico ajustado a la temperatura, y k_temp se obtiene de tablas específicas para cada material y rango de temperatura.

Presión de Diseño Bajo Presión Externa (Pandeo)

Cuando un recipiente está sometido a presión externa, el riesgo principal es el pandeo o colapso. La presión crítica de pandeo (P_cr) se calcula con la siguiente fórmula:

P_cr = (2 × E × (t/D)³) / (1 – ν²)

Donde E es el Módulo de Elasticidad del material y ν es el Coeficiente de Poisson. Este valor de P_cr debe ser siempre superior a la presión externa aplicada.

Variables Esenciales y Valores Comunes en el Diseño de Recipientes a Presión

Comprender las variables y sus valores típicos es fundamental para aplicar correctamente las fórmulas de diseño:

• Límite Elástico (S): Representa la tensión máxima que un material puede soportar sin experimentar deformación plástica permanente. Para el acero al carbono ASTM A516 Gr 70, un valor típico es de 260 MPa.
• Espesor (t): El grosor de la pared del recipiente, que puede variar desde 6 mm hasta 40 mm, dependiendo de la presión y la aplicación.
• Diámetro (D): El diámetro interno del recipiente, que puede ser desde 0.3 metros hasta varios metros, según el volumen y la configuración deseados.
• Factor de Seguridad (FS): Un coeficiente adimensional que se aplica para reducir la tensión admisible del material, garantizando un margen de seguridad. Comúnmente, oscila entre 3 y 4.
• Módulo de Elasticidad (E): Una propiedad mecánica que mide la rigidez del material. Para el acero, este valor es aproximadamente 210,000 MPa.
• Coeficiente de Poisson (ν): La relación entre la deformación lateral y la axial. Para el acero, su valor es de aproximadamente 0.3.
• Factor de Reducción por Temperatura (k_temp): Un factor que disminuye el límite elástico del material a altas temperaturas. Por ejemplo, para el acero al carbono a 200 °C, puede ser 0.85.

Tablas Comparativas de Materiales y Recipientes

Para facilitar la selección de materiales y el diseño, las siguientes tablas presentan valores comunes según normativas internacionales como ASME Sección VIII y EN 13445:

Propiedades Típicas de Materiales para Recipientes a Presión

Valores Típicos para Tipos de Recipientes a Presión

Ejemplos Prácticos de Cálculo de Presión de Diseño

Para ilustrar la aplicación de las fórmulas, veamos algunos ejemplos:

Ejemplo 1: Tanque Cilíndrico de Acero al Carbono ASTM A516 Gr 70

Se busca calcular la presión de diseño para un tanque cilíndrico con las siguientes especificaciones:

• Diámetro interno (D): 2000 mm
• Espesor de pared (t): 10 mm
• Material: ASTM A516 Gr 70 (Límite Elástico S = 260 MPa)
• Factor de seguridad (FS): 3.5

Aplicando la fórmula para recipientes cilíndricos:

P_d = (2 × 260 MPa × 10 mm) / (2000 mm × 3.5) = 5200 / 7000 = 0.7429 MPa

Por lo tanto, la presión de diseño admisible para este tanque es aproximadamente 0.743 MPa (equivalente a 7.43 bar). Este valor es la presión máxima segura para una operación continua bajo las condiciones especificadas.

Ejemplo 2: Recipiente Esférico de Acero Inoxidable ASTM A240 304L a Alta Temperatura

Consideremos un recipiente esférico con las siguientes características:

• Diámetro interno (D): 1500 mm
• Espesor (t): 12 mm
• Material: ASTM A240 304L (Límite Elástico S = 170 MPa a temperatura ambiente)
• Temperatura de operación: 400 °C
• Factor de seguridad (FS): 3.0

Primero, necesitamos ajustar el límite elástico debido a la alta temperatura. Asumiendo un factor de reducción por temperatura (k_temp) de 0.7 para 400 °C (valor típico para este material a dicha temperatura):

S_temp = 170 MPa × 0.7 = 119 MPa

Ahora, aplicamos la fórmula para recipientes esféricos con el límite elástico ajustado:

P_d = (4 × 119 MPa × 12 mm) / (3 × 1500 mm × 3.0) = 5712 / 13500 = 0.423 MPa

En este caso, la presión de diseño es 0.423 MPa (aproximadamente 4.23 bar). Es importante notar que la presión de diseño es menor que a temperatura ambiente, lo que se debe a la reducción del límite elástico del material por efecto de la temperatura.

Normativas y Estándares Internacionales

El diseño y fabricación de recipientes a presión están estrictamente regulados por diversas normativas internacionales, cruciales para garantizar la seguridad y la confiabilidad. Las más reconocidas incluyen:

• ASME Sección VIII División 1 y 2: Son estándares ampliamente adoptados en Norteamérica y otras regiones para el diseño, fabricación, inspección y pruebas de recipientes a presión. La División 1 es para recipientes de presión de pared delgada, mientras que la División 2 cubre recipientes con diseños más avanzados y materiales de mayor resistencia.
• EN 13445: La norma europea para recipientes a presión no sometidos a fuego, que proporciona directrices detalladas para el diseño, los materiales, la fabricación, la inspección y las pruebas de recipientes a presión.
• API 650 y API 620: Estándares del American Petroleum Institute (API) específicos para tanques de almacenamiento atmosféricos (API 650) y de baja presión (API 620), respectivamente, utilizados principalmente en la industria petrolera y petroquímica.

Estas normativas no solo establecen los criterios para los factores de seguridad, sino que también especifican los requisitos para la selección de materiales, los métodos de soldadura, los procedimientos de inspección y las pruebas hidrostáticas, asegurando un marco de diseño integral y seguro.

La Importancia de un Cálculo Preciso y Recomendaciones Clave

Un cálculo preciso de la presión de diseño es indispensable para evitar fallas catastróficas, costosas pérdidas económicas y riesgos inaceptables para la seguridad. Las consecuencias de un diseño deficiente pueden ser devastadoras, por lo que se recomienda encarecidamente a los ingenieros y diseñadores:

• Utilizar siempre datos actualizados y verificados de las propiedades mecánicas de los materiales, así como los factores de reducción por temperatura pertinentes. Las propiedades del material pueden variar ligeramente entre fabricantes o lotes.
• Aplicar factores de seguridad adecuados que correspondan a la criticidad del proceso y al nivel de riesgo aceptable. Un factor de seguridad conservador es preferible en aplicaciones de alto riesgo.
• Realizar análisis complementarios, como análisis de pandeo para recipientes bajo presión externa y análisis de fatiga para aquellos sometidos a ciclos de carga repetidos, cuando la aplicación lo requiera.
• Consultar y adherirse rigurosamente a las normativas vigentes y realizar inspecciones periódicas a lo largo de la vida útil del recipiente para detectar cualquier deterioro o anomalía.
• Considerar la implementación de software especializado para la validación de los cálculos y la simulación del comportamiento del recipiente bajo diferentes condiciones operativas.
• Además, se deben tener en cuenta otros factores como la corrosión (aplicando un margen de corrosión adecuado en el espesor), las cargas térmicas, las cargas sísmicas y de viento, y la presión de prueba hidrostática, que es la presión a la que se prueba el recipiente antes de su puesta en servicio para verificar su integridad estructural.

La integración de todos estos elementos asegura un diseño robusto, confiable y seguro para cualquier recipiente o tubería a presión.

Preguntas Frecuentes sobre Acero Inoxidable y Recipientes a Presión

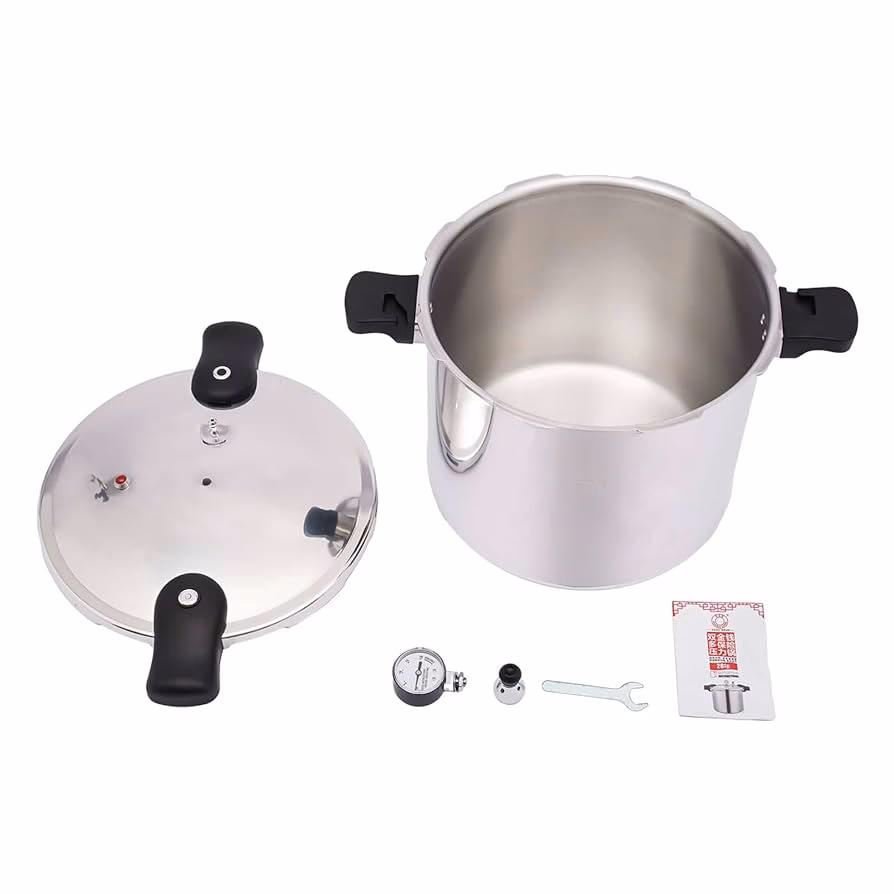

¿Qué es un recipiente a presión?

Un recipiente a presión es un contenedor diseñado para contener gases o líquidos a una presión sustancialmente diferente de la presión ambiente. Estos recipientes se utilizan en una amplia gama de aplicaciones, desde tanques de almacenamiento industrial hasta calderas y equipos de laboratorio. Los recipientes a presión de uso general, como los fabricados por THIELMANN, pueden estar certificados por normativas como ASME, y suelen estar construidos con aceros inoxidables de alta calidad (como AISI 304, AISI 316L o AISI 316 Ti) para garantizar su durabilidad y resistencia a la corrosión. Pueden operar hasta presiones máximas de trabajo como 145 psi (10 bar) y están equipados con características de seguridad como válvulas de alivio de presión.

¿Por qué es crucial el acero inoxidable 316 para aplicaciones de alta presión?

El acero inoxidable 316 es altamente valorado por su excelente resistencia a la corrosión, especialmente en entornos con cloruros, y su capacidad para mantener sus propiedades mecánicas a temperaturas elevadas. Su composición, que incluye molibdeno, le confiere una resistencia superior a la picadura y a la corrosión por rendijas en comparación con el 304. Esto lo convierte en una opción segura y duradera para tubos y recipientes que operan bajo presiones y temperaturas exigentes, donde la integridad del material es crítica para la seguridad y el rendimiento.

¿Cómo afecta la temperatura a la presión admisible de un tubo de acero?

La temperatura es un factor crítico porque el límite elástico y la resistencia a la tracción de los metales disminuyen a medida que la temperatura aumenta. Esto significa que un material que puede soportar una cierta presión a temperatura ambiente, solo podrá soportar una presión menor a temperaturas elevadas. Por esta razón, los cálculos de diseño deben incluir un factor de reducción por temperatura (k_temp) que ajuste el límite elástico del material a la temperatura de operación real, garantizando que el diseño sea seguro bajo las condiciones más severas.

¿Qué papel juega el factor de seguridad en el cálculo de la presión de diseño?

El factor de seguridad (FS) es un multiplicador que se aplica al cálculo de la presión de diseño para introducir un margen de seguridad. No es una medida de la resistencia real del material, sino un coeficiente que reduce la tensión admisible del material para compensar incertidumbres en las propiedades del material, las tolerancias de fabricación, las posibles cargas imprevistas o las simplificaciones en las fórmulas de diseño. Un FS más alto implica un diseño más conservador y, por ende, más seguro, pero también puede resultar en un mayor costo debido al uso de más material o materiales más resistentes.
