En el vasto mundo de la fontanería, la industria y la construcción, la manipulación de tuberías es una constante. Cada corte, cada unión, y cada proceso de fabricación puede dejar una imperfección a menudo pasada por alto pero de gran impacto: la rebaba. Estas pequeñas protuberancias, aunque insignificantes a primera vista, pueden comprometer seriamente la integridad, la eficiencia y la seguridad de cualquier sistema de tuberías, desde una simple instalación doméstica hasta complejos entramados industriales de acero inoxidable. Comprender qué son, por qué se forman y cómo eliminarlas es fundamental para asegurar el rendimiento óptimo y la longevidad de sus instalaciones.
Este artículo explora en profundidad el fenómeno de las rebabas en tuberías, su impacto negativo y las diversas herramientas y técnicas disponibles para su erradicación. Nuestro objetivo es proporcionarle el conocimiento necesario para transformar un posible punto débil en una oportunidad de mejora continua, garantizando un acabado perfecto y un funcionamiento impecable en cada proyecto.
¿Qué es una Rebaba y Por Qué se Forma?
Una rebaba es un borde elevado y áspero que se genera en el material cuando este es cortado, perforado, mecanizado o moldeado. Es un subproducto inevitable de los procesos de fabricación que implican la deformación o separación de material. En el contexto de las tuberías, las rebabas suelen aparecer en los extremos cortados, tanto en el borde exterior como en el interior del tubo. Pueden ser pequeñas e imperceptibles al tacto, o grandes y afiladas, dependiendo del material de la tubería, la herramienta de corte utilizada y la técnica aplicada.
Materiales como el cobre, el PVC, el PEX y, por supuesto, el acero inoxidable, son susceptibles a la formación de rebabas. La naturaleza del corte (manual con sierra, con cortatubos, o automatizado) influye directamente en la cantidad y el tipo de rebaba resultante. Un corte limpio y preciso minimiza su aparición, pero rara vez la elimina por completo, haciendo del desbarbado un paso crítico en la preparación de cualquier tubería.
Impacto Negativo de las Rebabas en Tuberías
Las rebabas, especialmente las internas, tienen consecuencias perjudiciales que van más allá de una simple imperfección estética. Su presencia puede afectar directamente el rendimiento y la seguridad del sistema:
- Deterioro del Flujo: Las rebabas internas actúan como obstáculos, interrumpiendo el flujo laminar de líquidos y gases a través de la tubería. Esto puede generar turbulencias, lo que a su vez provoca caídas de presión, una disminución en la eficiencia del sistema y un aumento en el consumo energético de las bombas o compresores.
- Riesgo de Fugas: Durante la instalación, las rebabas pueden dañar las juntas tóricas, los sellos o las superficies de contacto de los conectores y accesorios. Este daño impide un sellado adecuado, resultando en fugas que no solo son costosas en términos de material perdido, sino que también pueden causar daños estructurales, corrosión o incluso riesgos para la seguridad.
- Daños en los Equipos: Si una tubería con rebabas se conecta directamente a componentes sensibles como válvulas, bombas, filtros o medidores, las partículas desprendidas de las rebabas o las propias rebabas pueden causar abrasión, obstrucción o daños internos en estos equipos, reduciendo su vida útil y aumentando los costos de mantenimiento y reemplazo.
- Riesgos de Seguridad Personal: Los bordes afilados de las rebabas externas representan un peligro de corte para los operarios o cualquier persona que manipule las tuberías durante la instalación o el mantenimiento.
- Estética y Profesionalidad: En tuberías expuestas o en instalaciones donde la apariencia es importante, las rebabas dan una imagen de trabajo descuidado y poco profesional.
La Imperiosa Necesidad del Desbarbado
El desbarbado es el proceso de eliminar las rebabas de los extremos de las tuberías, logrando una superficie lisa y uniforme. Este paso, a menudo subestimado, es crucial por varias razones fundamentales:
- Preparación para la Conexión: Un extremo de tubería desbarbado asegura un ajuste perfecto con los racores y conectores, facilitando una unión segura y hermética.
- Optimización del Flujo: Al eliminar las obstrucciones internas, se garantiza un flujo ininterrumpido y eficiente de fluidos y gases, maximizando el rendimiento del sistema.
- Aumento de la Seguridad: La eliminación de los bordes afilados protege a los trabajadores de posibles cortes y lesiones durante la manipulación.
- Prevención de Daños: Evita que las rebabas dañen los sellos, las juntas y los componentes internos de los equipos conectados, prolongando su vida útil.
- Mejora Estética: En tuberías visibles, un desbarbado adecuado contribuye a un acabado limpio y profesional.
Herramientas Clave para un Desbarbado Efectivo
La elección de la herramienta de desbarbado adecuada depende de varios factores, como el tipo de material de la tubería, el diámetro, la cantidad de trabajo a realizar y el presupuesto disponible. Desde opciones manuales y económicas hasta soluciones automatizadas de alta precisión, existe una herramienta para cada necesidad.
Consideraciones Generales al Elegir una Herramienta
- Costo y Disponibilidad: Herramientas sencillas como el papel de lija o una lima son accesibles y económicas. Las herramientas más complejas, como las desbarbadoras automatizadas, representan una inversión inicial significativamente mayor.
- Tipo de Empleo: Un trabajo de bricolaje ocasional puede realizarse con herramientas básicas, mientras que las tareas de desbarbado comerciales o industriales se benefician enormemente de máquinas más eficientes y automatizadas.
- Material de la Tubería: Algunos materiales requieren herramientas o técnicas específicas para evitar daños.
Limas
Las limas son herramientas manuales con superficies rugosas equipadas con pequeñas aristas cortantes llamadas dientes. Para desbarbar un tubo, se sujetan contra la rebaba y se mueven de un lado a otro, rasurando el material excedente. Se recomienda sujetar la lima perpendicular a la rebaba y verificar periódicamente, visualmente o con los dedos, si la rebaba ha sido eliminada. La principal ventaja de las limas es su bajo costo y su amplia disponibilidad. Además, son versátiles, ya que pueden desbarbar tubos de varios tamaños y ofrecen un control preciso para eliminar todos los bordes afilados.
Papel de Lija
El papel de lija consiste en un soporte de papel o tela recubierto de partículas abrasivas. Se presenta en diferentes tamaños de grano, que indican el grado de abrasividad del material: cuanto menor sea el número de grano, más basto será el papel de lija. Para el desbarbado de tubos, se aconseja comenzar con un grano bajo (más grueso) para eliminar la mayor parte de la rebaba y luego pasar a granos más altos (más finos) para un acabado suave. Por ejemplo, para tuberías de cobre, se puede empezar con grano 100 y subir hasta grano 400. Para tubos de acero inoxidable, que son más duros, se recomienda empezar con grano 100 y progresar hasta grano 1200 para un acabado pulido.
Al igual que las limas, el papel de lija es fácil de conseguir y muy económico. Su flexibilidad le permite amoldarse a la forma de la tubería, lo que facilita el rasurado de las rebabas. Sin embargo, su principal desventaja es que requiere mucho trabajo manual y tiempo. Además, encontrar el grano adecuado puede ser un proceso de prueba y error, y el papel de lija no es adecuado para rebabas muy grandes o pronunciadas.
Herramientas Desbarbadoras Manuales Específicas
Estas herramientas están diseñadas específicamente para el desbarbado de tubos. Existen varios diseños: algunos tienen mangos ergonómicos y utilizan una cuchilla para raspar tanto el interior como el exterior del tubo. Otros modelos, sin mango, tienen dos lados: uno se inserta en el tubo para desbarbar el interior, y el otro se ajusta alrededor del extremo del tubo para el desbarbado exterior. El usuario simplemente gira la herramienta para raspar las rebabas.
La principal desventaja de estas herramientas, especialmente las que no tienen mango, es que suelen estar dimensionadas para diámetros de tubo específicos, lo que las hace menos versátiles que otras opciones de desbarbado.
Desbarbadoras de Tubos Automatizadas

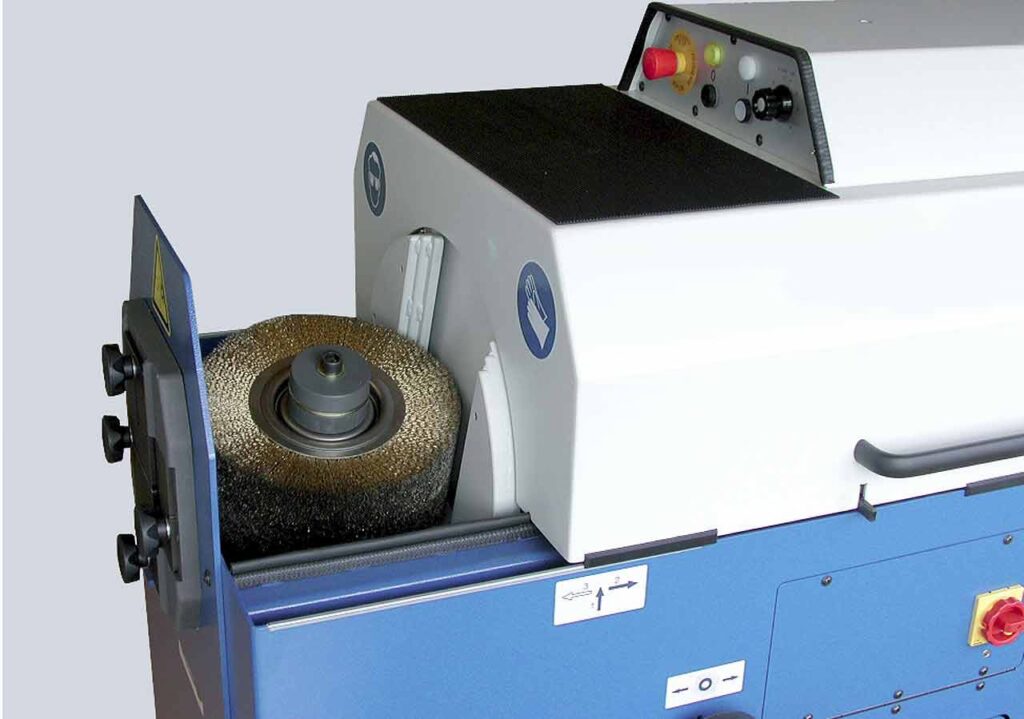

Las desbarbadoras de tubos automatizadas utilizan procesos mecánicos de corte, esmerilado o cepillado para eliminar las rebabas de manera eficiente y con alta precisión. Estas máquinas pueden adaptarse para trabajar con tubos de diferentes tamaños y son ideales para tareas de gran volumen. Generalmente, los tubos se introducen en la máquina, que realiza el proceso de desbarbado de forma automática o semiautomática.
Estas máquinas son perfectas para aplicaciones comerciales e industriales que requieren desbarbar grandes cantidades de tubos con la máxima eficiencia. Sin embargo, su elevado costo las hace inadecuadas para el bricolador ocasional. Además, requieren más espacio y un mantenimiento regular.
Biseladoras
Las biseladoras no solo eliminan las rebabas, sino que también biselan los extremos de los tubos, creando un ángulo específico que facilita un mejor ajuste en los conectores. La herramienta de corte de la máquina retira material del extremo del tubo, lo que resulta en una superficie lisa y angular sin rebabas. Estas máquinas pueden ser manuales o automáticas. Son muy eficaces y proporcionan un acabado final de alta calidad en el tubo, lo que es crucial para soldaduras o uniones de alta precisión. El principal inconveniente es su alto costo inicial.
Tabla Comparativa de Herramientas de Desbarbado
| Herramienta | Costo Aproximado | Tipo de Trabajo | Ventajas Clave | Desventajas |
|---|---|---|---|---|
| Lima | Bajo | Bricolaje, pequeñas tareas | Barata, versátil, control preciso | Lenta, requiere esfuerzo manual |
| Papel de Lija | Muy Bajo | Bricolaje, acabado fino | Muy económico, adaptable a formas | Lenta, no para rebabas grandes |
| Desbarbador Manual | Bajo | Bricolaje, tareas específicas | Portátil, diseñado para tubos | Menos versátil en diámetros |
| Desbarbadora Automatizada | Muy Alto | Industrial, alto volumen | Alta eficiencia, precisión, velocidad | Muy costosa, requiere espacio y mantenimiento |
| Biseladora | Alto | Profesional, acabados específicos | Acabado superior, ajuste perfecto para uniones | Costo elevado, menos versátil que desbarbadoras puras |
Técnicas Avanzadas de Desbarbado
Más allá de las herramientas manuales y mecánicas, existen técnicas de desbarbado más sofisticadas que se adaptan a requisitos específicos, especialmente para geometrías complejas o materiales delicados.
Desbarbado Químico
El desbarbado químico utiliza soluciones especiales o procesos electroquímicos para eliminar las rebabas. Esta técnica es ideal para áreas de difícil acceso o con geometrías internas intrincadas, donde las herramientas mecánicas no pueden llegar. También es adecuada para tubos fabricados con materiales delicados que podrían dañarse con el desbarbado mecánico. Además, el desbarbado químico es eficiente para procesar grandes lotes de tubos simultáneamente, garantizando una uniformidad en el acabado.
Desbarbado por Chorro de Agua a Alta Presión
Esta técnica emplea chorros de agua a muy alta presión para eliminar las rebabas de las tuberías. Es particularmente eficaz para materiales de tuberías más blandos, como los plásticos, y puede eliminar rebabas de gran tamaño, así como otras partículas sueltas. Una ventaja adicional es que este proceso también limpia la superficie de la tubería, preparándola para posteriores procesos como el revestimiento o la soldadura, mejorando la adherencia y la calidad final.
Desbarbado por Ultrasonidos
El desbarbado por ultrasonidos utiliza vibraciones ultrasónicas y medios abrasivos (a menudo una suspensión de partículas abrasivas en un líquido) para eliminar las rebabas. Esta técnica es excepcionalmente precisa y es ideal para diseños de tuberías intrincados y delicados, así como para la eliminación de rebabas muy finas, incluso microscópicas, que son difíciles de detectar y eliminar con otros métodos convencionales. Permite un desbarbado uniforme y no invasivo.
Tabla Comparativa de Técnicas de Desbarbado
| Técnica | Aplicación Ideal | Ventajas | Desventajas |
|---|---|---|---|
| Manual | Bricolaje, pequeñas tareas | Económica, accesible, control directo | Requiere tiempo y esfuerzo, no para volumen |
| Automatizada | Industrial, alto volumen | Rapidez, alta precisión, uniformidad | Costo inicial elevado, requiere espacio |
| Química | Zonas complejas, materiales delicados, lotes grandes | No mecánica, para formas intrincadas, eficiente para volumen | Requiere químicos, gestión de residuos, seguridad |
| Chorro de Agua | Materiales blandos, limpieza, rebabas grandes | Limpia y desbarba, eficaz para rebabas grandes | Requiere equipo especializado, consumo de agua, ruido |
| Ultrasonidos | Diseños intrincados, rebabas microscópicas | Extrema precisión, para rebabas muy finas, no invasivo | Costo de equipo, complejidad, no para rebabas grandes |
La Rebaba en Tubos Distribuidores: Una Oportunidad de Mejora Continua
En el contexto específico de los tubos distribuidores, la presencia de rebabas no siempre se considera la causa directa de un defecto particular en el rendimiento del sistema. Sin embargo, al igual que otras anomalías menores en el proceso productivo, como los racores golpeados, la existencia de rebabas en estos componentes se percibe como una valiosa oportunidad de mejora. Reconocer y abordar estas imperfecciones, incluso si su impacto inmediato no es crítico, es un testimonio del compromiso con la mejora continua del proceso productivo. Eliminar las rebabas en esta etapa no solo previene posibles consecuencias futuras no deseadas, sino que también eleva los estándares de calidad del producto final y optimiza la eficiencia general de la fabricación.
Preguntas Frecuentes sobre el Desbarbado de Tuberías
¿Qué es un desbarbador de tuberías?
Un desbarbador de tuberías es una herramienta diseñada específicamente para eliminar mecánicamente las rebabas (bordes ásperos y elevados) de los extremos de un tubo después de haber sido cortado. Aunque existen diversos diseños, desde manuales hasta automáticos, todos cumplen la misma función básica de limpiar y alisar el borde del tubo.
¿Cuál es la diferencia entre un escariador y un desbarbador?
Un escariador es una herramienta utilizada principalmente para agrandar o alisar el diámetro interno de un orificio o el extremo de un tubo, asegurando una medida precisa. Por otro lado, un desbarbador se enfoca en limpiar y alisar los bordes cortados de un tubo, eliminando las rebabas tanto internas como externas, sin alterar significativamente su diámetro.
¿Es realmente necesario desbarbar todas las tuberías?
Si bien puede parecer un paso adicional, el desbarbado es altamente recomendado para casi todas las aplicaciones de tuberías. Su importancia radica en la prevención de problemas como la restricción del flujo, la aparición de fugas en las uniones, el daño a equipos sensibles y los riesgos de seguridad. En sistemas críticos o de alta precisión, el desbarbado es un paso indispensable para garantizar la fiabilidad y la longevidad.
¿Cómo sé qué grano de lija usar para acero inoxidable?
Para tubos de acero inoxidable, se recomienda comenzar con un papel de lija de grano más grueso, como el grano 100, para eliminar las rebabas más grandes y las imperfecciones iniciales. Luego, se debe progresar gradualmente a granos más finos, como 220, 400, 800, y hasta 1200, para lograr un acabado suave y pulido. Esta progresión asegura la eliminación efectiva de la rebaba sin dejar rayones profundos y preparando la superficie adecuadamente.
Conclusión
El desbarbado de tuberías, lejos de ser un mero detalle, es una fase crucial en cualquier proceso de instalación o fabricación que involucre tubos. La eliminación de las rebabas garantiza no solo la seguridad de quienes manipulan el material, sino también la integridad estructural, la eficiencia del flujo y la durabilidad de todo el sistema. Ya sea que se trate de una simple tubería de cobre o de complejas instalaciones de acero inoxidable, invertir tiempo y recursos en un desbarbado adecuado se traduce en un ahorro significativo a largo plazo, evitando costosas reparaciones, fugas y fallos prematuros de los equipos.
Desde las técnicas manuales más sencillas hasta las soluciones automatizadas de alta precisión y los métodos químicos o ultrasónicos, la gama de opciones disponibles permite abordar cualquier desafío de desbarbado con la herramienta y técnica correctas. Adoptar el desbarbado como un estándar de calidad es un paso fundamental hacia la eficiencia operativa y la excelencia en cualquier proyecto de ingeniería o construcción.
