Tuberías y Racores de Acero Inoxidable: Guía Completa

En el vasto universo de la ingeniería de fluidos, la elección de los materiales adecuados es un pilar fundamental para garantizar la eficiencia, la seguridad y la longevidad de cualquier sistema. Entre las múltiples opciones disponibles, el acero inoxidable se erige como una solución superior, especialmente cuando se trata de tuberías y racores. Su incomparable resistencia a la corrosión, su capacidad para soportar temperaturas extremas y presiones elevadas, y su higiene inherente lo convierten en el material predilecto para una infinidad de aplicaciones industriales, desde la industria alimentaria y farmacéutica hasta la petroquímica y el tratamiento de aguas. Comprender cómo seleccionar, instalar y mantener correctamente estos componentes es clave para construir infraestructuras robustas y fiables que perduren en el tiempo.

La fiabilidad de un sistema de fluidos no solo reside en la calidad de sus tuberías, sino, crucialmente, en la integridad de sus conexiones. Los racores, o accesorios de tubería, son los héroes silenciosos que unen estos tramos, asegurando la estanqueidad y la continuidad del flujo. La combinación de tuberías y racores de acero inoxidable ofrece una sinergia que minimiza el riesgo de fugas, reduce los costos de mantenimiento a largo plazo y protege la pureza de los fluidos transportados, lo cual es vital en sectores donde la contaminación es inaceptable.

¿Por Qué Elegir Acero Inoxidable para Tuberías y Racores?

La popularidad del acero inoxidable no es casualidad; se basa en un conjunto de propiedades intrínsecas que lo hacen insuperable para muchas aplicaciones críticas. La principal de ellas es su excepcional resistencia a la corrosión. A diferencia de otros metales, el acero inoxidable forma una capa pasiva de óxido de cromo en su superficie que se autorrepara, protegiéndolo de la oxidación y de la degradación química. Esta característica es vital en entornos agresivos o donde los fluidos transportados son corrosivos.

• Resistencia a la Corrosión: Ideal para ambientes húmedos, químicos y salinos. Grados como el 316 y el 316L, con su contenido de molibdeno, ofrecen una resistencia superior a la corrosión por picaduras y grietas, siendo especialmente adecuados para aplicaciones marinas o con cloruros.
• Higiene y Limpieza: Su superficie lisa y no porosa dificulta la adhesión de bacterias y la acumulación de residuos, lo que lo convierte en el material estándar en industrias alimentarias, farmacéuticas y médicas, donde la limpieza y la esterilidad son primordiales.
• Resistencia a Temperaturas Extremas: El acero inoxidable mantiene su integridad estructural y sus propiedades mecánicas tanto a temperaturas criogénicas como a altas temperaturas, lo que lo hace versátil para una amplia gama de procesos.
• Durabilidad y Larga Vida Útil: Gracias a su resistencia a la fatiga, a la abrasión y a los impactos, las tuberías y racores de acero inoxidable ofrecen una durabilidad excepcional, reduciendo la necesidad de reemplazos frecuentes y, por ende, los costos operativos.
• Estética: Su apariencia brillante y limpia es a menudo valorada en aplicaciones visibles o arquitectónicas.
• Reciclabilidad: Es un material 100% reciclable, lo que contribuye a la sostenibilidad ambiental de los proyectos.

Grados Comunes de Acero Inoxidable para Tuberías y Racores

Existen varios grados de acero inoxidable, cada uno con propiedades ligeramente diferentes que los hacen más adecuados para ciertas aplicaciones:

• Acero Inoxidable 304/304L: Es el tipo más común, conocido por su buena resistencia a la corrosión en ambientes generales y su excelente soldabilidad. El 304L (bajo carbono) es preferido para aplicaciones soldadas para evitar la sensibilización.
• Acero Inoxidable 316/316L: Contiene molibdeno, lo que le confiere una resistencia superior a la corrosión, especialmente contra cloruros y ácidos. Es ideal para entornos marinos, químicos y farmacéuticos. El 316L es la versión de bajo carbono, mejor para soldadura. Es el tipo utilizado, por ejemplo, en la fabricación de silenciadores industriales debido a su robustez y resistencia al entorno de descarga de aire comprimido.

Tipos de Tuberías de Acero Inoxidable

Las tuberías de acero inoxidable se fabrican en diversas configuraciones para satisfacer distintas necesidades:

• Tubería sin costura (Seamless): Fabricada a partir de un lingote sólido perforado, ofrece una mayor resistencia a la presión y una superficie interna más lisa, lo que es crucial en aplicaciones de alta pureza. Ideal para alta presión y temperaturas extremas.
• Tubería con costura (Welded): Formada a partir de una lámina de acero inoxidable que se enrolla y se suelda longitudinalmente. Es más económica y adecuada para aplicaciones de menor presión o donde la apariencia no es tan crítica. La calidad de la soldadura es fundamental.

Ambos tipos están disponibles en una amplia gama de diámetros, espesores de pared (horarios o schedules) y acabados superficiales (pulido, satinado, brillante) para cumplir con los requisitos específicos de cada industria.

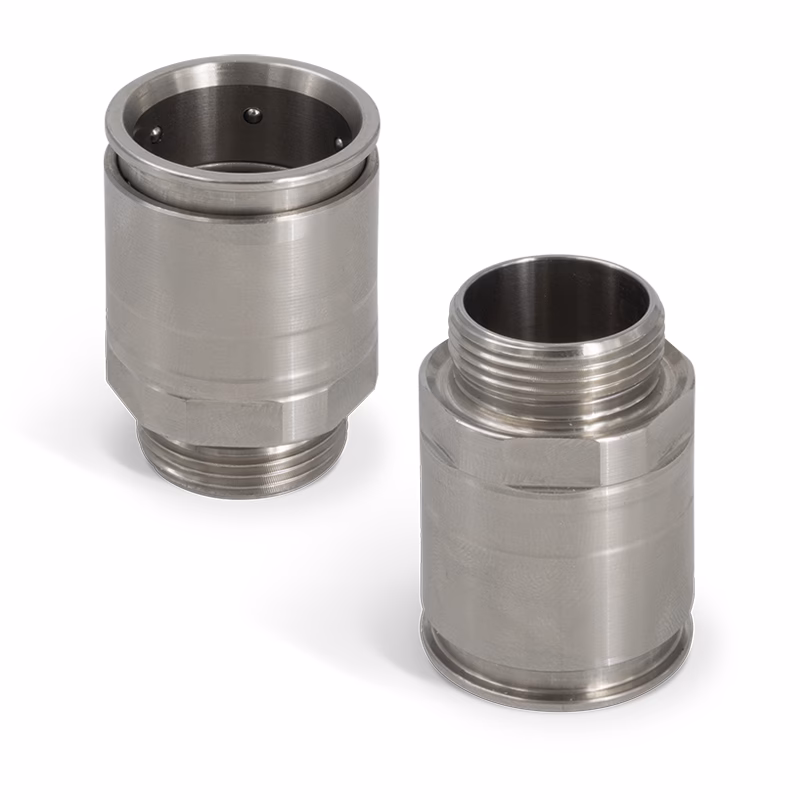

Racores de Acero Inoxidable: La Clave de las Conexiones Seguras

Los racores son componentes esenciales que permiten unir tramos de tubería, cambiar la dirección del flujo, bifurcarlo, reducir o aumentar el diámetro de la línea, o conectar instrumentos y equipos. La elección y la instalación adecuada de los racores son tan críticas como la de la propia tubería para garantizar la estanqueidad del sistema.

Tipos Comunes de Racores de Acero Inoxidable

• Racores de Compresión: Utilizan una férula (o virola) que se deforma y comprime contra la tubería y el cuerpo del racor al apretar una tuerca, creando un sello hermético. Son populares por su facilidad de instalación y desmontaje sin necesidad de soldadura. Ideales para instrumentación y sistemas de fluidos de pequeño diámetro.
• Racores Roscados: Conectan tuberías mediante roscas internas y externas. Requieren el uso de sellantes (cinta de PTFE o compuestos para roscas) para asegurar la estanqueidad. Son versátiles y comunes en aplicaciones de baja a media presión.
• Racores Soldados (Butt-Weld y Socket-Weld): Ofrecen las conexiones más robustas y permanentes. Los racores butt-weld (a tope) se sueldan directamente al extremo de la tubería, creando una unión sin costuras que es ideal para alta presión y temperatura. Los socket-weld (de encaje) insertan la tubería en un hueco del racor antes de soldar.
• Racores Bridados: Consisten en bridas atornilladas que se fijan a los extremos de las tuberías o equipos, utilizando una junta para sellar la conexión. Permiten un fácil desmontaje y mantenimiento en sistemas de gran diámetro o alta presión.
• Racores de Conexión Rápida (Quick-Connect): Diseñados para un montaje y desmontaje rápido sin herramientas, ideales para aplicaciones donde se requiere cambiar frecuentemente componentes o realizar pruebas.

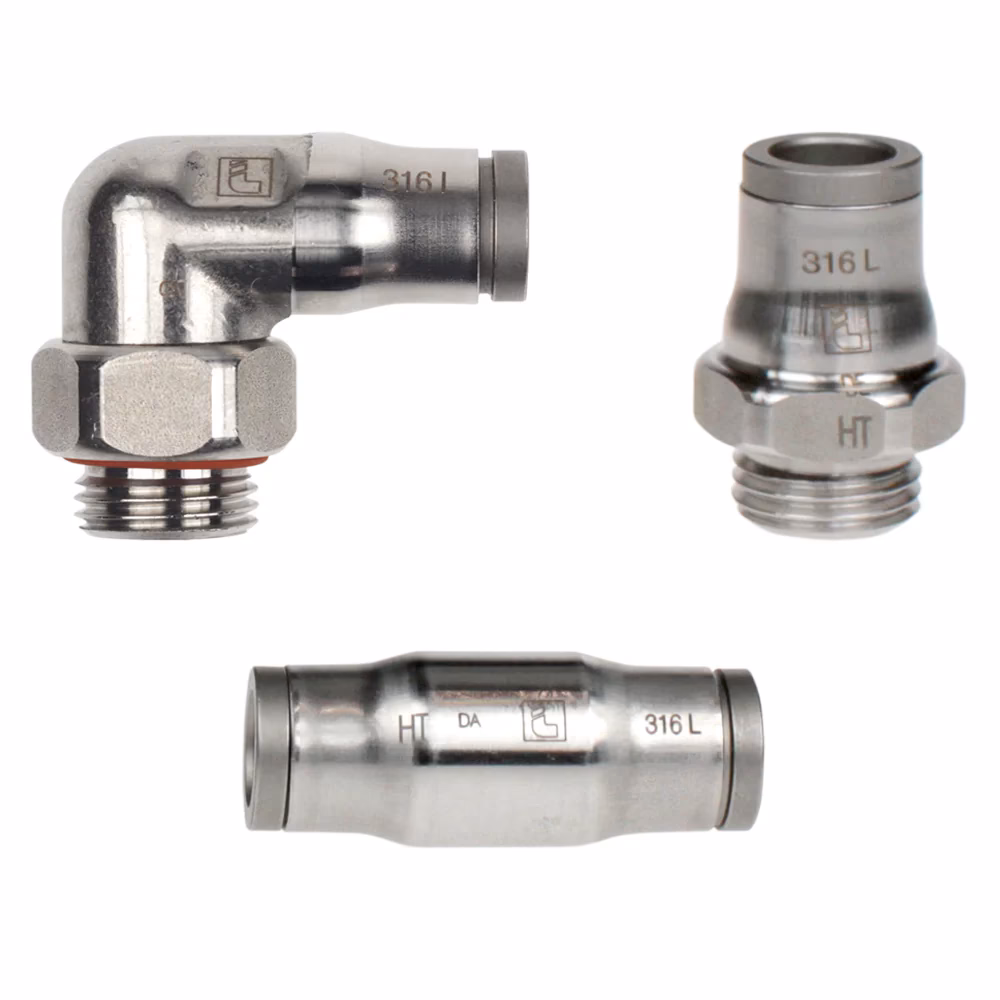

Estándares de Rendimiento y Calidad de los Racores

La calidad de un racor es primordial. Desde su introducción, los racores de marcas líderes han sido sinónimo de conexiones estancas en sistemas de fluidos analíticos, de instrumentación y para procesos de pequeño diámetro. Ya sea que necesite racores para entornos corrosivos, temperaturas extremas o alta presión, las opciones fiables son fundamentales para crear conexiones en las que pueda confiar.

Los altos estándares de calidad en la fabricación de racores son posibles gracias a procesos altamente controlados, desde la selección de la aleación hasta la fabricación de precisión. Esto ofrece a los usuarios tranquilidad a la hora de integrar estos versátiles racores de alto rendimiento en los diseños de sus sistemas de fluidos. La precisión dimensional y la consistencia en la fabricación son vitales para asegurar que cada conexión sea perfecta y que el riesgo de fugas sea mínimo.

Selección del Racor Adecuado

La elección del racor no debe tomarse a la ligera. Considere los siguientes factores:

• Material: Debe ser compatible con el fluido transportado y el entorno operativo (ej., 316L para ambientes con cloruros).
• Presión y Temperatura de Servicio: Cada racor tiene límites de presión y temperatura. Asegúrese de que el racor seleccionado pueda soportar las condiciones máximas del sistema.
• Tipo de Conexión: Depende de la aplicación (permanente o desmontable), el tamaño de la tubería y los requisitos de sellado.
• Normativas y Certificaciones: Para ciertas industrias (ej., farmacéutica, alimentaria), los racores deben cumplir con estándares específicos (FDA, 3-A Sanitary Standards).

Instalación Correcta de Racores de Compresión

La instalación es un paso crítico. Incluso el mejor racor fallará si no se instala correctamente. Para racores de compresión, por ejemplo:

1. Preparación de la Tubería: Asegúrese de que el extremo de la tubería esté limpio, sin rebabas y cortado perpendicularmente.
2. Ensamblaje: Inserte la tubería completamente en el racor, asegurándose de que asiente en el hombro.
3. Apriete: Apriete la tuerca del racor manualmente hasta que quede ajustada. Luego, con una llave, apriete una cantidad específica de vueltas (generalmente 1 y 1/4 de vuelta para racores nuevos de doble férula de 1/4" a 1"). Un apriete insuficiente o excesivo comprometerá la estanqueidad.
4. Verificación: Realice una prueba de fugas después de la instalación.

Para otros tipos de racores, las técnicas varían (ej., soldadura calificada para racores soldados, torque adecuado para bridas), pero el principio subyacente de la seguridad y la estanqueidad permanece constante.

Aplicaciones Comunes de Tuberías y Racores de Acero Inoxidable

La versatilidad del acero inoxidable lo hace indispensable en un sinfín de sectores:

• Industria Alimentaria y de Bebidas: Para transporte de leche, jugos, cerveza, etc., donde la higiene y la resistencia a la corrosión por ácidos orgánicos son vitales.
• Farmacéutica y Biotecnológica: En sistemas de agua purificada, aire estéril y transferencia de productos químicos, garantizando la pureza del producto.
• Procesos Químicos: Para manejar ácidos, álcalis y otros químicos corrosivos.
• Petróleo y Gas: En entornos offshore y onshore, resistiendo la corrosión y las altas presiones.
• Tratamiento de Aguas: En plantas potabilizadoras y de aguas residuales, donde la resistencia a la corrosión es clave para la longevidad de la infraestructura.
• Instrumentación: En sistemas de control y medición donde se requiere una conexión precisa y sin fugas.

Mantenimiento y Durabilidad de Sistemas de Acero Inoxidable

Aunque el acero inoxidable es conocido por su bajo mantenimiento, algunas prácticas pueden prolongar aún más su vida útil:

• Limpieza Regular: Especialmente en ambientes sucios o corrosivos, para evitar la acumulación de depósitos que puedan comprometer la capa pasiva.
• Inspección Periódica: Buscar signos de corrosión, daños mecánicos o fugas en las uniones.
• Reemplazo de Componentes Desgastados: Las juntas y las férulas de los racores de compresión, por ejemplo, no deben reutilizarse una vez que han sido deformadas, ya que esto podría comprometer el sello.

La inversión en tuberías y racores de acero inoxidable de alta calidad, junto con una instalación y mantenimiento adecuados, se traduce en sistemas más seguros, eficientes y con una vida útil prolongada, minimizando interrupciones y costos a largo plazo.

Preguntas Frecuentes (FAQs)

¿Cuál es la diferencia principal entre el acero inoxidable 304 y 316 para tuberías?

La principal diferencia radica en la composición química y la resistencia a la corrosión. El acero inoxidable 316 contiene molibdeno, lo que le otorga una resistencia superior a la corrosión por picaduras y grietas, especialmente en ambientes con cloruros o ácidos fuertes. El 304 es más adecuado para aplicaciones generales donde la exposición a corrosivos severos es limitada. El 316 es la elección preferida para entornos marinos, químicos y farmacéuticos.

¿Se pueden reutilizar los racores de compresión de acero inoxidable?

Generalmente, no se recomienda reutilizar los racores de compresión, especialmente las férulas (virolas), ya que estas se deforman durante la instalación inicial para crear el sello. Reutilizarlas puede comprometer la integridad del sello, llevando a fugas. Es una buena práctica reemplazar las férulas o todo el racor si se va a desmontar y volver a montar una conexión.

¿Es necesaria alguna herramienta especial para instalar racores de compresión de acero inoxidable?

Sí, se recomienda usar llaves adecuadas para el tamaño del racor y, en muchos casos, una herramienta de pre-ajuste o un medidor de calibración para asegurar que el racor se apriete a la torsión correcta. Esto es crucial para garantizar un sello hermético sin dañar el racor o la tubería por un apriete excesivo o insuficiente.

¿Cómo puedo identificar una fuga en un sistema de tuberías de acero inoxidable?

Las fugas pueden detectarse visualmente (goteo, rocío), por el sonido (silbido en fugas de gas), o utilizando soluciones detectoras de fugas (jabón o líquidos especiales que forman burbujas en el punto de fuga). En sistemas de presión, una caída inexplicable en la presión del sistema también es un indicador.

¿Qué precauciones se deben tomar al soldar tuberías de acero inoxidable?

Al soldar acero inoxidable, es crucial utilizar técnicas y materiales de aporte adecuados para el grado específico de acero. Se debe prestar atención a la limpieza de la superficie, el control de la temperatura de soldadura para evitar la distorsión y la pérdida de resistencia a la corrosión (sensibilización), y el uso de gas de purga inerte en el interior de la tubería para evitar la oxidación interna (azulado o 'sugaring') que puede comprometer la resistencia a la corrosión y la higiene.
