Racores de Tubo: Componentes, Accesorios y Calidad

En el corazón de innumerables industrias, desde la petroquímica hasta la farmacéutica, los sistemas de fluidos son la arteria vital que impulsa la producción y la innovación. La integridad de estos sistemas depende, en gran medida, de la calidad de cada componente, y los racores para tubo no son la excepción. Son los conectores que unen las tuberías, permitiendo el flujo seguro y eficiente de gases y líquidos. Sin embargo, no todos los racores son iguales. La elección de un racor superior puede significar la diferencia entre una operación fluida y eficiente, o costosas fugas y paradas inesperadas. Este artículo explorará en profundidad la excelencia de los racores de acero inoxidable, sus componentes clave, los accesorios que optimizan su rendimiento y la importancia de la calidad y las certificaciones en este campo crítico.

Los racores de tubo son elementos fundamentales en cualquier sistema que transporte fluidos. Su función principal es la de conectar tramos de tubo o manguera de manera segura y estanca, asegurando que el fluido se mueva sin interrupciones ni pérdidas. La elección de un racor de alta calidad es una decisión estratégica que impacta directamente en la seguridad operativa, la eficiencia del proceso y los costes de mantenimiento a largo plazo. Un racor deficiente puede ser el punto débil de todo un sistema, llevando a fugas peligrosas, contaminación del producto, o incluso fallos catastróficos que implican riesgos para el personal y el medio ambiente, además de significativas pérdidas económicas por detención de la producción y reparaciones.

Diseño Innovador: La Clave de la Fiabilidad

La superioridad de ciertos racores, como los de Swagelok, radica en su diseño ingenioso y en los procesos de fabricación avanzados. Un factor diferenciador crucial es el diseño de la férula trasera. Esta férula está meticulosamente diseñada para aislar el punto de máxima tensión. ¿Qué significa esto en la práctica? Significa que el racor puede resistir mejor la vibración constante, las fuerzas de doblado y las deflexiones que son comunes en entornos industriales dinámicos. Esta capacidad de absorción y distribución de la tensión es vital para mantener la integridad de la conexión a lo largo del tiempo, reduciendo drásticamente el riesgo de fugas.

Además del diseño de la férula, el proceso patentado de carburización es otra innovación que eleva la resistencia de estos componentes. La carburización es un tratamiento térmico que introduce carbono en la superficie del metal, aumentando su dureza y resistencia al desgaste sin comprometer su resistencia inherente a la corrosión. Esta combinación de dureza superficial y resistencia a la corrosión es especialmente valiosa en entornos agresivos donde los racores están expuestos a químicos corrosivos o a altas temperaturas. El resultado es un racor que no solo es robusto frente a las tensiones mecánicas, sino que también mantiene su integridad estructural y funcional en condiciones operativas desafiantes.

Instalación Sencilla y Reutilización Eficiente

Otro aspecto que distingue a los racores de alta calidad es su facilidad de instalación. Un racor bien diseñado requiere menos esfuerzo para su montaje, lo que no solo acelera el proceso de instalación inicial, sino que también minimiza la posibilidad de errores humanos que podrían comprometer la estanqueidad de la conexión. Esta simplicidad se traduce en un ahorro significativo de tiempo y mano de obra, especialmente en proyectos de gran envergadura o en tareas de mantenimiento que requieren rapidez. La facilidad de instalación también contribuye a la durabilidad general del sistema, ya que una instalación correcta desde el principio prolonga la vida útil del racor.

La capacidad de reutilizar los racores es una ventaja económica y práctica considerable. Mientras que muchos racores genéricos son de un solo uso o pierden su fiabilidad tras una desconexión, los racores de calidad superior están diseñados para ser desmontados y vueltos a montar con facilidad, a menudo con solo el reemplazo de una o ambas férulas. Esto reduce la necesidad de reemplazar el racor completo, lo que se traduce en un menor consumo de materiales y una gestión de inventario más eficiente. Esta característica es particularmente útil en sistemas que requieren mantenimiento regular o reconfiguraciones periódicas.

Materiales y Compatibilidad Química: Un Aspecto Crítico

La selección del material adecuado para los racores es tan importante como su diseño. Los racores para tubo y adaptadores están disponibles en una amplia gama de aleaciones, una característica esencial para asegurar la compatibilidad química con los fluidos que transportan y con el entorno operativo. El acero inoxidable 316 es una de las opciones más populares y versátiles debido a su excelente resistencia a la corrosión en una amplia variedad de entornos industriales. Cuando se combina con tubos de acero inoxidable 316 o aleación de acero inoxidable 316 Ti, los racores de acero inoxidable ofrecen una solución robusta y duradera para muchas aplicaciones.

Además del acero inoxidable 316, existen otras aleaciones especializadas para condiciones extremadamente corrosivas o de alta temperatura, como las aleaciones 2507 y 6MO, que ofrecen resistencias superiores a la corrosión por picaduras y grietas en entornos ricos en cloruros. La disponibilidad de estas diversas aleaciones permite a los ingenieros seleccionar la opción más adecuada para cada aplicación específica, minimizando el riesgo de corrosión y asegurando la longevidad del sistema.

Recambios y Accesorios Clave para Racores de Tubo

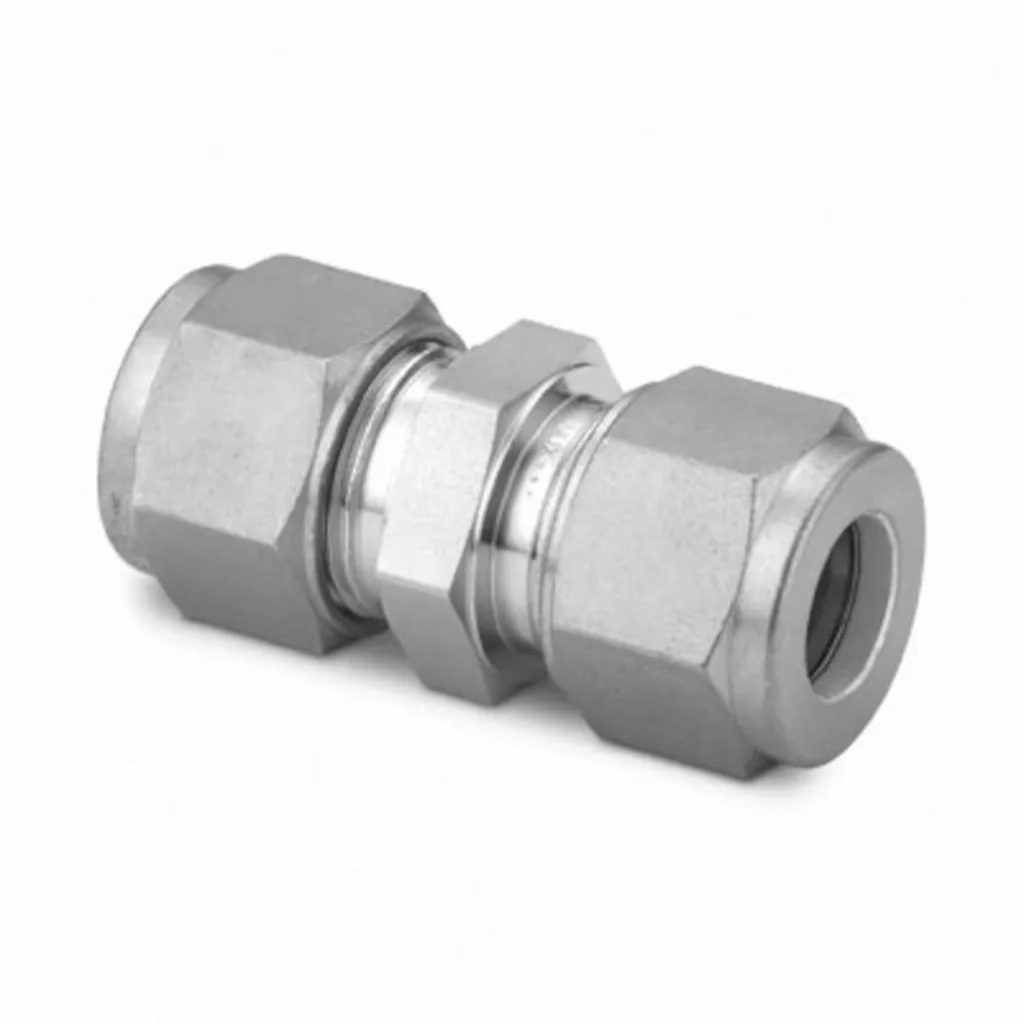

La pregunta sobre qué recambios y accesorios ofrecen los racores para tubo es fundamental para comprender su ciclo de vida y optimizar su rendimiento. Aunque los racores son componentes robustos, ciertos elementos pueden requerir reemplazo o complementos para garantizar su funcionamiento óptimo.

Componentes Esenciales del Racor (Recambios)

Un racor de compresión típico, como los de Swagelok, se compone de varias partes que trabajan en conjunto para crear una unión estanca:

• Cuerpo del Racor: Es la pieza principal, que define la forma y el tipo de conexión (recto, codo, te, etc.). Generalmente, esta parte es muy duradera y rara vez necesita ser reemplazada a menos que sufra un daño físico severo.
• Tuerca: La tuerca se enrosca en el cuerpo del racor y, al ser apretada, comprime las férulas contra el tubo. Las tuercas suelen ser reutilizables, pero pueden necesitar ser reemplazadas si se dañan las roscas o la cabeza hexagonal.
• Férulas (Férula Delantera y Férula Trasera): Estas son las piezas más críticas y, a menudo, las que actúan como 'recambio' principal. Las férulas son los elementos que se deforman y 'muerden' el tubo cuando se aprieta el racor, creando el sello estanco. En el caso de los racores Swagelok, el diseño avanzado de la férula trasera es clave para su rendimiento. Cuando un racor se desmonta para mantenimiento o reconfiguración, es una práctica estándar y recomendada reemplazar las férulas (ambas, la delantera y la trasera) para asegurar una nueva conexión completamente estanca. Esto se debe a que las férulas se han deformado permanentemente durante la instalación inicial para adaptarse al tubo. Por lo tanto, las férulas son el recambio por excelencia que garantiza la reutilización segura del cuerpo del racor y la tuerca.

Accesorios para Optimizar el Sistema

Más allá de los componentes internos del racor, existen accesorios que complementan su funcionalidad y mejoran la eficiencia del sistema:

• Adaptadores de Tubo Swagelok: Estos adaptadores son increíblemente versátiles. Permiten la conexión entre diferentes tipos de racores Swagelok o entre racores y otros componentes del sistema (como válvulas o manómetros) sin la necesidad de tener en stock una gran variedad de codos, tes o reductores especiales. Esto simplifica enormemente la gestión del inventario y ofrece una flexibilidad superior en el diseño y la modificación de sistemas de fluidos. Por ejemplo, un adaptador a tubo permite convertir una conexión roscada en una conexión de tubo de compresión, facilitando la integración.
• Calibradores de Huelgo (Gap Inspection Gauges): Aunque no son parte del racor en sí, estas herramientas son accesorios esenciales para garantizar una instalación correcta. Un calibrador de huelgo permite al instalador verificar visualmente que el racor ha sido apretado lo suficiente para formar un sello estanco, eliminando las conjeturas y reduciendo significativamente el riesgo de fugas por una instalación incorrecta. Son accesorios que garantizan la calidad del 'recambio' o la instalación inicial.
• Herramientas de Doblado de Tubo: Para asegurar que el tubo se ajuste perfectamente al racor y al diseño del sistema, las herramientas de doblado son cruciales. Un doblado limpio y preciso reduce el número de conexiones necesarias y minimiza la tensión en los racores, contribuyendo a la fiabilidad general.

Estándares y Certificaciones: Un Sello de Calidad

La adhesión a estándares y la obtención de certificaciones son pruebas irrefutables de la calidad y fiabilidad de los racores. Los racores de acero inoxidable de Swagelok, cuando se utilizan con tubo de acero inoxidable 316 y aleación de acero inoxidable 316 Ti, han sido rigurosamente probados y cumplen con una serie de requisitos internacionales:

• ECE R110 y EC-79: Estas certificaciones son fundamentales para aplicaciones en vehículos que utilizan gas natural comprimido (GNC) e hidrógeno como combustible, respectivamente. Indican que los racores cumplen con estrictas normas de seguridad para sistemas de combustible de alta presión, garantizando la integridad en entornos automotrices.
• NACE MR0175/ISO 15156 y MR0103: Estas normas son cruciales para la industria del petróleo y el gas. Establecen los requisitos metalúrgicos para materiales que se utilizarán en entornos con sulfuro de hidrógeno (H2S), que es altamente corrosivo y puede provocar agrietamiento por corrosión bajo tensión. El cumplimiento de estas normas asegura que los racores pueden operar de forma segura en condiciones de perforación y producción de hidrocarburos.
• NORSOK M-630 y M-650: Estas normas, específicas de la industria del petróleo y gas en Noruega, son extremadamente exigentes en cuanto a la calificación de materiales y fabricantes. El hecho de que los racores fabricados con las aleaciones 2507 (super dúplex) y 6MO (súper austenítico) cumplan con NORSOK M-630 y M-650 de forma estándar, subraya su idoneidad para las aplicaciones más críticas y desafiantes en alta mar, donde la resistencia a la corrosión y la durabilidad son primordiales.

Estas certificaciones no son solo sellos en un producto; representan miles de horas de pruebas, desarrollo y aseguramiento de la calidad, brindando tranquilidad a los usuarios de que están invirtiendo en componentes que cumplirán o superarán las expectativas en los entornos más exigentes.

La Importancia de la Formación Especializada

Incluso el mejor racor puede fallar si no se instala correctamente. Reconociendo esto, los fabricantes líderes ofrecen formación impartida por expertos para la correcta instalación, mantenimiento y resolución de problemas de sus productos. Esta formación es invaluable, ya que empodera a los técnicos con el conocimiento y las habilidades necesarias para asegurar que cada conexión sea perfecta. Una instalación inadecuada es una de las principales causas de fugas y fallos en los sistemas de fluidos, por lo que invertir en la capacitación del personal es tan importante como invertir en racores de alta calidad.

Además, la disponibilidad de especialistas locales que pueden brindar soporte técnico, asesoramiento y asistencia in situ es un valor añadido significativo. Estos especialistas pueden ayudar a seleccionar los materiales adecuados, optimizar el diseño del sistema y resolver cualquier desafío que pueda surgir durante la instalación o la operación.

Tabla Comparativa: Racores Genéricos vs. Racores de Alta Calidad (Swagelok)

Preguntas Frecuentes (FAQ)

¿Cuál es la función principal de un racor de tubo en un sistema de fluidos?

La función principal de un racor de tubo es conectar de forma segura y estanca diferentes tramos de tuberías o componentes, permitiendo el flujo ininterrumpido y controlado de gases o líquidos sin fugas.

¿Por qué los racores Swagelok reducen significativamente el riesgo de fugas?

Los racores Swagelok logran esto gracias a su avanzado diseño de férula trasera, que aísla el punto de máxima tensión para resistir vibraciones y deflexiones, y a un proceso patentado de carburización que aumenta su solidez y resistencia a la corrosión, asegurando una conexión robusta y duradera.

¿Qué significa que un racor sea 'reutilizable' y qué recambios se necesitan?

Que un racor sea reutilizable significa que puede ser desconectado y reconectado al sistema de forma segura. Para garantizar la estanqueidad en la reutilización, se recomienda encarecidamente reemplazar las férulas (delantera y trasera), ya que estas se deforman permanentemente durante la instalación inicial para sellar el tubo.

¿Los adaptadores de tubo Swagelok son compatibles con racores de otras marcas?

Los adaptadores de tubo Swagelok están diseñados para ser utilizados con otros racores Swagelok, lo que optimiza el rendimiento y la fiabilidad del sistema. Para asegurar la máxima integridad y evitar problemas de compatibilidad, se recomienda utilizar un sistema completo de componentes del mismo fabricante.

¿Qué certificaciones son importantes para los racores de acero inoxidable en aplicaciones industriales?

Para aplicaciones en acero inoxidable, son cruciales certificaciones como ECE R110 y EC-79 (para GNC e hidrógeno), NACE MR0175/ISO 15156 y MR0103 (para entornos con sulfuro de hidrógeno en petróleo y gas), y NORSOK M-630 y M-650 (para aplicaciones marinas y de alta exigencia, especialmente para aleaciones dúplex y súper austeníticas).

La elección de racores de tubo no debe tomarse a la ligera. La inversión en componentes de alta calidad, como los racores de acero inoxidable, se traduce en beneficios tangibles: mayor seguridad, reducción de paradas no programadas, menores costes de mantenimiento y una mayor longevidad del sistema. Los racores Swagelok, con su diseño innovador, facilidad de instalación, amplia gama de materiales y cumplimiento de estrictos estándares internacionales, junto con la disponibilidad de recambios clave como las férulas y accesorios como los adaptadores, se posicionan como una solución líder para garantizar la fiabilidad y eficiencia en las aplicaciones más críticas. La formación y el soporte de especialistas locales completan la propuesta de valor, asegurando que cada conexión sea tan fuerte y segura como se requiere.
