Grabado en Acero Inoxidable: Guía Completa

El acero inoxidable, conocido por su resistencia a la corrosión, durabilidad y estética moderna, es un material omnipresente en una vasta gama de industrias y aplicaciones cotidianas. Desde componentes industriales y dispositivos médicos hasta joyería y señalética decorativa, su versatilidad es innegable. Sin embargo, para muchas de estas aplicaciones, es fundamental poder marcar o grabar información de manera permanente sobre su superficie. Ya sea para identificación, trazabilidad, branding o simplemente para añadir un valor estético, el grabado sobre acero inoxidable es una técnica esencial que ha evolucionado significativamente a lo largo del tiempo. Comprender los distintos métodos disponibles es clave para seleccionar la técnica más adecuada que garantice la durabilidad, precisión y el acabado deseado, optimizando así el costo y el tiempo de producción.

El grabado no es solo una cuestión de estética; es una necesidad funcional que asegura que la información importante, como números de serie, logotipos, códigos de barras o instrucciones, permanezca legible a lo largo de la vida útil del producto, incluso en los entornos más exigentes. A continuación, exploraremos en profundidad los principales tipos de grabado en acero inoxidable, analizando sus principios de funcionamiento, ventajas, desventajas y las aplicaciones más comunes, para que pueda tomar una decisión informada.

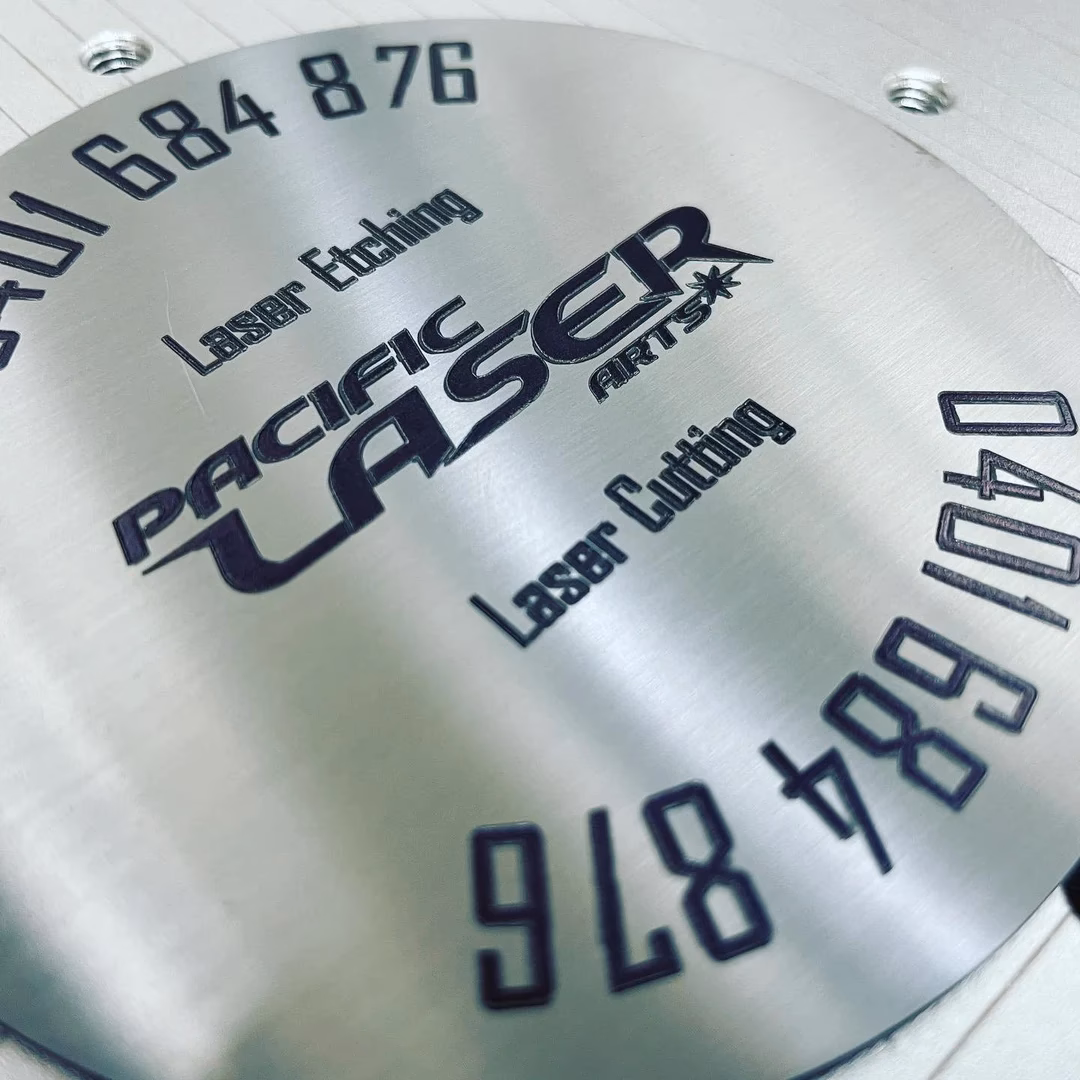

Grabado Láser: Precisión y Velocidad sin Contacto

El grabado láser es, sin duda, una de las tecnologías más avanzadas y populares para marcar acero inoxidable. Utiliza un haz de luz láser de alta potencia para modificar la superficie del material. Dependiendo de la intensidad y el tipo de láser, este proceso puede causar una decoloración, una ablación (eliminación de material) o una recocción (cambio de color sin eliminación de material) en la superficie del acero.

Tipos de Láser para Acero Inoxidable:

• Láser de Fibra: Son los más comunes y eficientes para el grabado en metales, incluido el acero inoxidable. Ofrecen una excelente calidad de haz, alta velocidad y capacidad para crear marcas de alto contraste y gran resolución. Pueden realizar marcado por recocido (cambio de color a oscuro, ideal para la legibilidad sin afectar la suavidad de la superficie), grabado profundo (eliminación de material para una marca táctil) y ablación (eliminación de capas superficiales).
• Láser YAG (Itrio-Aluminio-Granate dopado con Neodimio): Aunque menos comunes que los de fibra en nuevas instalaciones, los láseres YAG son también muy efectivos para el grabado en metales, ofreciendo buena potencia y versatilidad.
• Láser CO2: Si bien no son ideales para grabar directamente sobre acero inoxidable desnudo (ya que su longitud de onda no es bien absorbida por el metal), los láseres de CO2 pueden ser utilizados para grabar sobre recubrimientos o pinturas aplicadas previamente sobre el acero.

Ventajas del Grabado Láser:

• Precisión Extrema: Capaz de crear detalles muy finos, códigos QR pequeños y texto minúsculo con alta legibilidad.
• Sin Contacto Físico: Reduce el desgaste de herramientas y elimina la necesidad de sujeción física del material, minimizando el riesgo de deformación.
• Alta Velocidad: Los sistemas láser modernos son increíblemente rápidos, ideales para producciones de alto volumen.
• Durabilidad: Las marcas son permanentes y resistentes a la abrasión, productos químicos y altas temperaturas.
• Flexibilidad: Permite cambiar diseños rápidamente y personalizar cada pieza.
• Mínimo Impacto Térmico: El calor se concentra en un área muy pequeña, reduciendo la distorsión del material.

Desventajas del Grabado Láser:

• Costo Inicial: La inversión en equipos láser puede ser alta.
• Profundidad Limitada: Aunque puede crear grabados profundos, el proceso es más lento si se requiere mucha profundidad en comparación con métodos mecánicos.
• Requisitos de Seguridad: Se necesitan precauciones específicas para la seguridad ocular y la extracción de humos.

Grabado Mecánico (Fresado/Panto grabador): Profundidad y Tradición

El grabado mecánico, también conocido como fresado o pantografiado, es una técnica más tradicional que implica la remoción física de material de la superficie del acero inoxidable mediante una herramienta de corte rotatoria. Esta herramienta, similar a una fresa, se guía por un sistema computarizado (CNC) para seguir un diseño preestablecido.

Ventajas del Grabado Mecánico:

• Profundidad Significativa: Es el método ideal cuando se requiere una marca táctil y muy profunda que pueda resistir la abrasión extrema o el repintado.
• Durabilidad Extrema: La eliminación de material crea una marca física que es virtualmente indestructible.
• Versatilidad de Materiales: Puede grabar una amplia gama de durezas de acero inoxidable.
• Costo de Equipo: Los equipos pueden ser menos costosos que los láseres de alta gama para algunas aplicaciones.

Desventajas del Grabado Mecánico:

• Más Lento: El proceso es generalmente más lento que el grabado láser, especialmente para diseños complejos.
• Desgaste de Herramientas: Las herramientas de corte se desgastan y deben ser reemplazadas periódicamente.
• Generación de Virutas: Produce virutas metálicas que deben ser gestionadas y eliminadas.
• Ruido y Vibración: El proceso puede ser ruidoso y generar vibraciones.
• Limitaciones de Detalles: La finura del detalle está limitada por el diámetro de la herramienta de corte.

Grabado Químico (Ácido): Detalles Finos en Grandes Áreas

El grabado químico, o grabado con ácido, es un proceso que utiliza soluciones químicas corrosivas para disolver y remover material de la superficie del acero inoxidable. Primero, se aplica una capa resistente al ácido (máscara) sobre las áreas que no se desean grabar. Luego, la pieza se sumerge en un baño de ácido que ataca solo las áreas expuestas, creando el patrón deseado. Finalmente, la máscara se retira.

Ventajas del Grabado Químico:

• Detalle Fino: Capaz de producir detalles extremadamente finos y complejos con alta precisión.
• Áreas Grandes: Ideal para grabar patrones en grandes superficies de manera uniforme.
• Sin Estrés Mecánico: No induce estrés ni deformación en el material, ya que es un proceso sin contacto físico.
• Rentabilidad para Volumen: Puede ser muy rentable para producciones de alto volumen una vez que las máscaras están preparadas.

Desventajas del Grabado Químico:

• Uso de Químicos Peligrosos: Requiere el manejo cuidadoso de ácidos corrosivos y una gestión adecuada de residuos.
• Proceso Multietapa: Implica varias etapas (limpieza, aplicación de máscara, grabado, limpieza, remoción de máscara) que pueden ser lentas.
• Menos Flexible: No es ideal para cambios de diseño frecuentes o personalización individual.
• Tiempo de Proceso: La reacción química puede ser lenta, aumentando el tiempo total de producción.

Grabado Electroquímico (Marcado Electrolítico): Marcado Rápido y Económico

El marcado electroquímico, también conocido como grabado electrolítico, es un método que utiliza una corriente eléctrica y una solución electrolítica para crear una marca superficial en el acero inoxidable. Se coloca una plantilla (sténcil) con el diseño deseado sobre la superficie, se aplica la solución electrolítica y luego se pasa un electrodo sobre la plantilla, creando una reacción electroquímica que oxida o decolora la superficie metálica en las áreas expuestas.

Ventajas del Grabado Electroquímico:

• Bajo Costo Inicial: Los equipos suelen ser mucho más económicos que los láseres o CNC.
• Rápido: El proceso de marcado es muy rápido, a menudo en segundos.
• Portátil: Muchos sistemas son portátiles, lo que permite marcar piezas grandes o inamovibles.
• Sin Estrés Mecánico: Al igual que el grabado químico, no introduce estrés ni deformación en el material.
• Marcas Oscuras y Claras: Puede producir marcas oscuras (oxidación) o claras (eliminación de óxido) dependiendo de la polaridad.

Desventajas del Grabado Electroquímico:

• Profundidad Limitada: Las marcas son muy superficiales, lo que puede afectar su durabilidad en entornos de alta abrasión.
• Consumibles: Requiere plantillas y soluciones electrolíticas que son consumibles.
• Menos Precisión en Detalles: Aunque buena para logotipos y números, puede no ser tan precisa como el láser para detalles extremadamente finos.
• Residuos: Genera residuos de la solución electrolítica que deben ser gestionados.

Punzonado/Estampado: Durabilidad por Impacto

El punzonado o estampado es un método de grabado por impacto que utiliza una herramienta endurecida (punzón o matriz) con el diseño deseado en relieve. Esta herramienta se golpea o presiona contra la superficie del acero inoxidable, dejando una marca permanente por deformación del material.

Ventajas del Punzonado/Estampado:

• Máxima Durabilidad: La marca es una deformación física del material, haciéndola extremadamente resistente al desgaste y la abrasión.
• Alta Velocidad para Volumen: Una vez configurado, es muy rápido para producciones en masa de la misma marca.
• Bajo Costo por Pieza: Para grandes volúmenes, el costo por unidad es muy bajo.
• No Requiere Energía Eléctrica (en algunos casos): Puede ser un proceso manual o semi-manual.

Desventajas del Punzonado/Estampado:

• Menos Flexibilidad: Cada diseño requiere un punzón o matriz específico, lo que lo hace poco práctico para personalizaciones o cambios frecuentes.
• Deformación del Material: El impacto puede causar deformación o estrés en el material circundante, especialmente en piezas delgadas.
• Ruido: El proceso puede ser ruidoso.
• Limitaciones de Detalle: No es adecuado para detalles finos o gráficos complejos.

Comparativa de Métodos de Grabado en Acero Inoxidable

Para facilitar la elección, la siguiente tabla resume las características clave de cada método:

Factores Clave para Elegir el Método de Grabado

La elección del método de grabado adecuado no es trivial y depende de varios factores críticos:

• Propósito del Grabado: ¿Es para identificación, decoración, trazabilidad o seguridad?
• Tipo de Acero Inoxidable: Aunque la mayoría de los aceros inoxidables pueden grabarse con diversas técnicas, ciertas aleaciones o acabados superficiales pueden ser más adecuados para un método que para otro.
• Profundidad Requerida: ¿Necesita una marca superficial o un grabado táctil y profundo?
• Nivel de Detalle: ¿Se requieren gráficos complejos, códigos QR pequeños, o texto minúsculo?
• Volumen de Producción: ¿Son piezas únicas, lotes pequeños o producción en masa?
• Costo: Considerar la inversión inicial del equipo, los costos operativos (consumibles, energía) y el costo por pieza.
• Entorno de Uso: ¿Estará la pieza expuesta a abrasión, químicos, altas temperaturas o ambientes corrosivos? Esto determinará la durabilidad necesaria.
• Estética Deseada: El acabado superficial y el contraste de la marca pueden variar significativamente entre métodos.
• Consideraciones Ambientales y de Seguridad: El manejo de químicos o la generación de humos requieren precauciones especiales.

Por ejemplo, para una producción de alto volumen de piezas con números de serie variables y detalles finos, el grabado láser de fibra es la opción más eficiente. Si se necesita una marca extremadamente profunda y duradera para un ambiente industrial rudo, el grabado mecánico o el punzonado podrían ser preferibles. Para logotipos o marcas simples en grandes lotes, el marcado electroquímico ofrece una solución económica y rápida.

Aplicaciones Comunes del Grabado en Acero Inoxidable

El grabado en acero inoxidable se utiliza en una variedad sorprendente de sectores:

• Industria Médica: Marcado de instrumentos quirúrgicos, implantes, equipos de laboratorio para trazabilidad y esterilización. La precisión y la resistencia a la esterilización son cruciales.
• Automotriz y Aeroespacial: Identificación de componentes, números de chasis, piezas de motor, placas de datos y etiquetas de seguridad. La durabilidad bajo condiciones extremas es clave.
• Electrónica: Marcado de carcasas, paneles de control y componentes internos para identificación y branding.
• Joyería y Artículos de Regalo: Personalización de anillos, colgantes, relojes, y artículos decorativos con nombres, fechas o diseños complejos. Aquí la estética y el detalle son primordiales.
• Señalización y Publicidad: Placas conmemorativas, señalética interior y exterior, distintivos, logotipos empresariales. Se busca un acabado elegante y resistente a la intemperie.
• Utensilios de Cocina y Menaje: Marcado de ollas, sartenes, cubiertos y pequeños electrodomésticos para branding o decoración.
• Herramientas y Componentes Industriales: Marcado de herramientas manuales, piezas de maquinaria, válvulas, tuberías para identificación y control de inventario. La legibilidad y resistencia al desgaste son importantes.

Preguntas Frecuentes sobre el Grabado en Acero Inoxidable

¿El grabado debilita el acero inoxidable?

En la mayoría de los casos, el grabado no debilita significativamente el acero inoxidable. Los métodos como el grabado láser o electroquímico solo alteran la superficie o una capa muy delgada. El grabado mecánico o el punzonado sí remueven o desplazan material, pero a menos que el grabado sea excesivamente profundo o en una pieza muy delgada y crítica, el impacto en la integridad estructural es mínimo.

¿El grabado se oxida o se corroe con el tiempo?

Si el grabado se realiza correctamente, especialmente en acero inoxidable de buena calidad, la marca en sí no debería oxidarse ni corroerse. El acero inoxidable es inherentemente resistente a la corrosión. En el caso del grabado láser por recocido, la marca es una alteración de la capa de óxido pasivo, que es muy estable. Para grabados más profundos, la superficie expuesta sigue siendo acero inoxidable. Sin embargo, si el proceso de grabado introduce contaminantes ferrosos o si el acero no se pasiva adecuadamente después de un grabado mecánico o químico, podría haber un riesgo mínimo en ambientes muy agresivos. Un buen post-procesamiento (limpieza y pasivación) es crucial.

¿Qué tipo de acero inoxidable es mejor para grabar?

La mayoría de los grados de acero inoxidable (como 304, 316, 430) son adecuados para el grabado. Los grados austeníticos (como 304 y 316) son muy comunes y responden bien a la mayoría de las técnicas, especialmente al grabado láser por recocido, produciendo marcas oscuras y de alto contraste. Los grados ferríticos y martensíticos también se pueden grabar eficazmente.

¿Se puede grabar acero inoxidable con color?

Sí, el grabado láser, particularmente con láseres de fibra pulsados, puede crear marcas de color en el acero inoxidable sin el uso de aditivos o tintes. Esto se logra controlando con precisión los parámetros del láser (velocidad, potencia, frecuencia, enfoque) para crear diferentes capas de óxido en la superficie que refractan la luz de manera distinta, produciendo una gama de colores (azul, verde, rojo, amarillo, negro). Este proceso se conoce como marcado por recocido o coloración láser.

¿Cuál es el método más económico para el grabado de acero inoxidable?

Para volúmenes bajos o aplicaciones puntuales, el marcado electroquímico o incluso el grabado mecánico manual pueden ser los más económicos en cuanto a inversión inicial. Para volúmenes altos, el costo por pieza del grabado láser o el punzonado tiende a ser el más bajo debido a su alta velocidad y automatización.

¿El grabado láser es seguro?

Sí, el grabado láser es seguro cuando se siguen las precauciones adecuadas. Los sistemas láser deben estar en un recinto cerrado o en un área con señalización de seguridad y gafas de protección adecuadas para los operadores. Es fundamental contar con un sistema de extracción de humos eficiente para eliminar los gases y partículas que se liberan durante el proceso.

Conclusión

El grabado sobre acero inoxidable es una capacidad invaluable que amplía significativamente las aplicaciones de este material robusto. La elección del método de grabado adecuado es una decisión estratégica que impacta la calidad, durabilidad, costo y eficiencia de su proyecto o producto. Desde la precisión inigualable del láser, pasando por la profundidad y solidez del grabado mecánico, hasta la economía y rapidez del marcado electroquímico, cada técnica ofrece un conjunto único de ventajas y desventajas. Al comprender las características de cada método y considerar cuidadosamente sus necesidades específicas —ya sea el tipo de marca, el volumen de producción, el presupuesto o el entorno de uso— podrá seleccionar la solución de grabado que no solo cumpla con sus expectativas, sino que también añada un valor significativo y duradero a sus productos de acero inoxidable.
