¿Qué Electrodo Usar para Soldar Acero Inoxidable?

La soldadura de acero inoxidable es un arte que combina precisión técnica con un conocimiento profundo de los materiales. Elegir el electrodo correcto no es solo una recomendación, es una necesidad imperativa para asegurar la integridad, la resistencia a la corrosión y la estética de la unión. A diferencia del acero al carbono, el acero inoxidable posee propiedades únicas que exigen consideraciones especiales, y una selección inadecuada del electrodo puede comprometer gravemente el rendimiento y la durabilidad de la soldadura.

Desde la prevención de la corrosión intergranular hasta el mantenimiento de las propiedades mecánicas en entornos exigentes, cada detalle cuenta. En este artículo, desglosaremos la clasificación de los electrodos de acero inoxidable según la reconocida Sociedad Americana de Soldadura (AWS), proporcionando una guía clara para que pueda tomar decisiones informadas y lograr soldaduras de calidad superior.

La Singularidad del Acero Inoxidable y su Soldabilidad

El acero inoxidable es una aleación de hierro con un contenido mínimo de cromo del 10.5%, lo que le confiere su característica principal: la resistencia a la corrosión. Esta propiedad se debe a la formación de una capa pasiva de óxido de cromo en su superficie cuando entra en contacto con el oxígeno. Sin embargo, esta misma característica introduce complejidades en el proceso de soldadura.

Durante la soldadura, el calor extremo puede alterar la microestructura del acero inoxidable. Un fenómeno crítico es la precipitación de carburos de cromo en los límites de grano de los aceros austeníticos (como los tipos 304 y 316). Esto ocurre cuando el carbono se combina con el cromo a ciertas temperaturas, reduciendo el cromo disponible para formar la capa pasiva y haciendo que el material sea susceptible a la corrosión intergranular, también conocida como 'enfermedad de la soldadura'. Por esta razón, la selección de un electrodo con el contenido adecuado de carbono, o con elementos estabilizadores, es fundamental.

Además, el acero inoxidable tiene una conductividad térmica más baja y un coeficiente de expansión térmica más alto que el acero al carbono. Esto significa que tiende a acumular más calor y a distorsionarse más fácilmente durante la soldadura. Un control cuidadoso del aporte de calor y la elección de electrodos que minimicen estos efectos son consideraciones vitales.

Clasificación AWS: La Guía Maestra para Electrodos de Acero Inoxidable

La American Welding Society (AWS) establece los estándares internacionales para la clasificación de electrodos de soldadura. Para los electrodos revestidos de aceros acromo y cromo-níquel resistentes a la corrosión (lo que conocemos como acero inoxidable), la especificación clave es la AWS A5.4.

La clasificación de los electrodos de acero inoxidable es particularmente intuitiva, ya que se basa en los números de designación de la AISI (American Iron and Steel Institute) para el metal base. Por ejemplo, un electrodo diseñado para soldar un acero inoxidable tipo 304L llevará el número 308L en su designación. La estructura general es la siguiente:

• La Letra 'E': Siempre indica que es un electrodo revestido para soldadura por arco.
• El Número AISI: Los primeros tres o cuatro dígitos corresponden directamente al tipo de acero inoxidable para el cual está diseñado el electrodo (ej., 308, 316, 347, 410). Es fundamental que este número coincida o sea compatible con el metal base que se va a soldar para asegurar propiedades mecánicas y resistencia a la corrosión similares.
• La Letra 'L': Si está presente después del número AISI (ej., 308L, 316L), indica que el electrodo tiene un contenido de carbono extra bajo (Low Carbon). Esta característica es crucial para evitar la precipitación de carburos de cromo en la Zona Afectada por el Calor (ZAC) y, por ende, prevenir la corrosión intergranular. Es una elección preferente para aplicaciones donde la resistencia a la corrosión es crítica o cuando se sueldan aceros inoxidables con bajo contenido de carbono.
• Dos Dígitos Finales: Estos dígitos, a menudo representados como 'XX', proporcionan información adicional sobre las características de empleo del electrodo, como el tipo de revestimiento, la posición de soldadura adecuada y el tipo de corriente y polaridad. Aunque la especificación AWS A5.4 no desglosa estos dos dígitos con la misma granularidad que la A5.1 para aceros al carbono, su significado se infiere de las propiedades generales del revestimiento y de las prácticas comunes de soldadura.

Decodificando los Sufijos: Revestimientos y Polaridad

Los dos dígitos finales en la clasificación del electrodo, aunque no se desglosan explícitamente en la A5.4 como en otras normas, se refieren a las características del revestimiento y su comportamiento. Los revestimientos tienen un impacto directo en la operatividad del electrodo, la calidad del cordón y las propiedades mecánicas del metal depositado. Los tipos más comunes de revestimiento para electrodos de acero inoxidable son:

• Revestimientos Básicos o de Bajo Hidrógeno (similares a -15, -16):
  Estos revestimientos son los más utilizados para soldar aceros inoxidables, especialmente en aplicaciones críticas. Son conocidos por depositar metal con muy bajo contenido de hidrógeno, lo que minimiza el riesgo de fisuración por hidrógeno. Producen un arco estable, un cordón de soldadura con excelentes propiedades mecánicas, alta ductilidad y buena resistencia al impacto. Requieren una manipulación y almacenamiento cuidadosos para mantener su bajo contenido de humedad. Son versátiles en cuanto a corriente, aceptando Corriente Continua, Electrodo Positivo (CC.EP) y, en algunos casos, Corriente Alterna (CA). Los tipos E3XX-15 son típicamente CC.EP, mientras que los E3XX-16 pueden usarse con CA y CC.EP, ofreciendo mayor flexibilidad.
• Revestimientos Rutílicos (similares a -17):
  Los electrodos con revestimiento rutílico ofrecen una excelente facilidad de operación, un arco suave y estable, y un cordón de soldadura con una apariencia muy lisa y estética. El desprendimiento de la escoria es generalmente muy fácil. Son ideales para soldaduras de filete y para aquellas aplicaciones donde la apariencia del cordón es importante. Suelen ser adecuados para Corriente Alterna (CA) y Corriente Continua (CC.AP - Ambas Polaridades), lo que los hace muy versátiles en talleres pequeños o con equipos más básicos. Sin embargo, el metal depositado puede tener propiedades mecánicas ligeramente inferiores en comparación con los electrodos básicos y pueden tener un contenido de hidrógeno un poco más alto.
• Revestimientos Celulósicos (similares a -10, -11):
  Aunque son comunes para aceros al carbono debido a su alta penetración y capacidad de soldar en todas las posiciones, no son la elección principal para acero inoxidable. Esto se debe a que su alto contenido de humedad genera un ambiente rico en hidrógeno, lo que puede ser perjudicial para la soldadura de acero inoxidable, aumentando el riesgo de porosidad y fisuración. Se mencionan por completitud, pero rara vez se recomiendan para inoxidables.

La elección entre revestimiento básico o rutílico dependerá de la aplicación específica, las propiedades mecánicas requeridas, la posición de soldadura y la preferencia del soldador. Para soldaduras críticas, los electrodos de bajo hidrógeno son casi siempre la opción preferida.

Corriente y Polaridad

La selección de la corriente y la polaridad adecuadas es vital para el éxito de la soldadura de acero inoxidable:

• Corriente Continua, Electrodo Positivo (CC.EP / DCEP): Es la polaridad más común y recomendada para la mayoría de los electrodos de acero inoxidable. Concentra el calor en el electrodo, lo que resulta en una buena penetración y un arco estable.
• Corriente Continua, Electrodo Negativo (CC.EN / DCEN): Menos común para acero inoxidable, ya que el calor se concentra en la pieza de trabajo, lo que puede ser útil para materiales delgados, pero a menudo produce un cordón menos robusto.
• Corriente Alterna (CA): Algunos electrodos, especialmente los de revestimiento rutílico o los marcados con -16 (para aceros al carbono, pero la analogía se aplica a los tipos de revestimiento), están diseñados para operar con CA, lo que puede ser conveniente cuando no se dispone de un equipo de CC o en situaciones donde se necesita minimizar el soplo de arco.

Posiciones de Soldadura y Limitaciones

Aunque la clasificación específica para acero inoxidable no detalla un dígito para la posición como en la AWS A5.1 para carbono (donde el tercer dígito indica la posición), los fabricantes de electrodos de acero inoxidable diseñan sus productos para ser utilizados en ciertas posiciones. Generalmente, los electrodos de acero inoxidable están disponibles para:

• Toda Posición: Permiten soldar en posiciones plana (P), horizontal (H), vertical (V) y sobre cabeza (SC). Estos electrodos suelen tener diámetros más pequeños.
• Posición Plana y Horizontal (P.H.): Electrodos de mayor diámetro o con características que optimizan el rendimiento en estas posiciones.

Es importante notar que para las posiciones vertical y sobre cabeza, existe una limitación de diámetro común, generalmente hasta 3/16 pulgadas (aproximadamente 4.8 mm), y de 5/32 pulgadas (aproximadamente 4.0 mm) para los electrodos de bajo hidrógeno, para facilitar el control del charco de soldadura.

Más Allá del Inoxidable: La Clasificación de Electrodos de Acero Aleado

Es importante diferenciar la clasificación de los electrodos de acero inoxidable de la de otros aceros aleados. Para los electrodos de aceros de baja aleación (AWS A5.5-96), la clasificación también comienza con 'E' y cuatro o cinco dígitos, pero estos van seguidos generalmente de una letra o combinación de letras y números (sufijos estándar de la AWS) como A1, B1, B2, C1, etc.

Estos sufijos se añaden para indicar adiciones específicas de elementos de aleación en el metal depositado. Por ejemplo:

• Un electrodo clasificado como E7015-A1 indica:
• E: Electrodo.
• 70: Resistencia mínima a la tracción de 70,000 psi (libras por pulgada cuadrada).
• 1: Capaz de soldar en todas las posiciones.
• 5: Revestimiento básico o de bajo hidrógeno, apto para CC.EP.
• A1: Contiene molibdeno (Mo) en un rango específico (0.40 a 0.65%).

Mientras que los electrodos de acero inoxidable usan el número AISI como parte central de su designación, los aceros aleados usan estos sufijos para identificar la composición de su aleación.

Selección del Electrodo Ideal para su Proyecto de Acero Inoxidable

La elección del electrodo para acero inoxidable debe ser una decisión bien fundamentada, considerando varios factores:

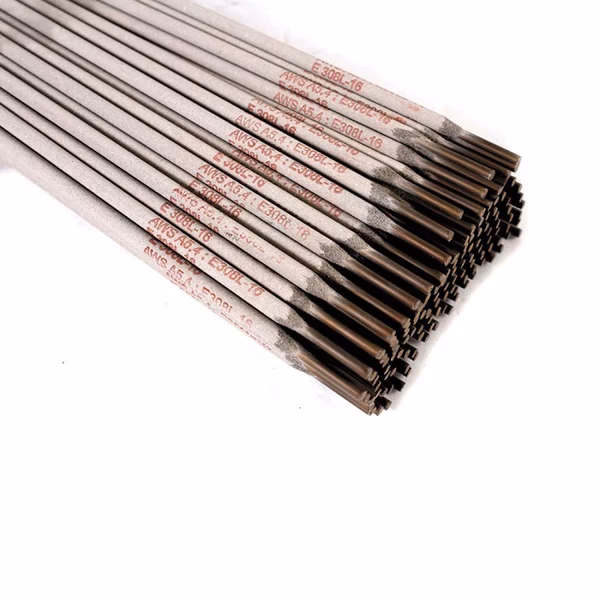

1. Tipo de Acero Inoxidable Base: La regla de oro es hacer coincidir el electrodo con el grado del metal base. Por ejemplo, para soldar AISI 304, un electrodo E308L es una opción común y segura. Para AISI 316, se utilizará un E316L. Si se sueldan dos tipos diferentes de acero inoxidable, se debe elegir un electrodo que sea compatible con ambos y que ofrezca las propiedades deseadas para la aplicación final.
2. Condiciones de Servicio: ¿La soldadura estará expuesta a entornos corrosivos, altas temperaturas o cargas mecánicas severas? Esto influirá en la necesidad de un electrodo de bajo carbono ('L') o uno estabilizado (ej., E347 para soldar 321 o 347, que contienen niobio o titanio para prevenir la precipitación de carburos a altas temperaturas).
3. Posición de Soldadura: Si la soldadura es en posición vertical o sobre cabeza, se necesitarán electrodos diseñados para todas las posiciones y, posiblemente, de diámetros más pequeños.
4. Tipo de Corriente y Equipo: Asegúrese de que el electrodo sea compatible con su fuente de poder (CC.EP, CA, etc.).
5. Requisitos de Acabado y Apariencia: Si la estética es importante, los electrodos con revestimiento rutílico pueden ofrecer un mejor acabado superficial.

Tabla Comparativa de Electrodos Comunes para Acero Inoxidable (Ejemplos AWS A5.4)

A continuación, se presenta una tabla simplificada para ilustrar la selección de electrodos de acuerdo con tipos de acero inoxidable comunes. Los sufijos 'XX' se refieren a las características del revestimiento y la operatividad, siguiendo la lógica general de los revestimientos explicada anteriormente.

Preguntas Frecuentes (FAQ)

A continuación, respondemos algunas de las preguntas más comunes sobre la soldadura de acero inoxidable y la elección de electrodos.

¿Puedo usar un electrodo de acero al carbono para soldar acero inoxidable?

Definitivamente no. Utilizar un electrodo de acero al carbono para soldar acero inoxidable comprometería la resistencia a la corrosión del acero inoxidable, su propiedad más distintiva. El metal de aporte de acero al carbono no solo no tendrá la composición de aleación adecuada para formar una capa pasiva, sino que también introducirá elementos que pueden causar corrosión galvánica y fragilización de la unión. La soldadura resultante será débil, susceptible a la corrosión y probablemente fallará prematuramente.

¿Qué significa la "L" en la clasificación de un electrodo de acero inoxidable, como E308L?

La "L" significa Low Carbon (bajo contenido de carbono). Los electrodos con esta designación (por ejemplo, E308L, E316L) tienen un porcentaje de carbono muy bajo en su composición. Esto es crucial para prevenir la precipitación de carburos de cromo en los límites de grano durante el ciclo térmico de la soldadura. La precipitación de carburos puede agotar el cromo de la matriz y hacer que el acero inoxidable sea susceptible a la corrosión intergranular. Por lo tanto, los electrodos 'L' son altamente recomendados para aplicaciones donde la resistencia a la corrosión es crítica o cuando el material estará expuesto a altas temperaturas prolongadas en servicio.

¿Cuál es el revestimiento más recomendado para soldar acero inoxidable en aplicaciones críticas?

Para aplicaciones críticas que exigen las máximas propiedades mecánicas y resistencia a la fisuración, los electrodos con revestimiento básico o de bajo hidrógeno (similares a los clasificados con -15 o -16 en otras normas) son los más recomendados. Estos electrodos producen depósitos de soldadura con alta ductilidad, buena tenacidad al impacto y un riesgo mínimo de porosidad o fisuración por hidrógeno. Sin embargo, requieren un manejo y almacenamiento muy cuidadosos para mantener su bajo contenido de humedad.

¿Qué debo considerar al elegir el amperaje para soldar acero inoxidable?

El amperaje debe elegirse cuidadosamente para controlar el aporte de calor, que es un factor crítico en la soldadura de acero inoxidable. Un exceso de calor puede provocar distorsión, precipitación de carburos y una reducción de la resistencia a la corrosión. Al elegir el amperaje, considere el diámetro del electrodo, el espesor del material base, la posición de soldadura y el tipo de junta. Generalmente, se utilizan amperajes ligeramente más bajos que los que se usarían para aceros al carbono de espesor similar para minimizar el aporte de calor y mantener la integridad del material.

¿Es necesario precalentar o postcalentar el acero inoxidable antes de soldar?

Para la mayoría de los aceros inoxidables austeníticos (como los tipos 304, 316), el precalentamiento generalmente no es necesario e incluso puede ser perjudicial, ya que aumenta el tiempo de permanencia en el rango de temperatura de sensibilización. Sin embargo, para los aceros inoxidables martensíticos (como el tipo 410) y algunos aceros dúplex, el precalentamiento es a menudo esencial para evitar el agrietamiento y mejorar la tenacidad. El postcalentamiento (tratamiento térmico posterior a la soldadura) también puede ser necesario para ciertos grados de acero inoxidable para aliviar tensiones o mejorar propiedades metalúrgicas, pero rara vez se aplica a los austeníticos comunes.

Conclusión

La soldadura de acero inoxidable es un proceso que exige atención al detalle y un conocimiento sólido de los materiales y sus propiedades. La correcta selección del electrodo, guiada por la clasificación AWS A5.4, es el pilar fundamental para asegurar soldaduras de alta calidad que cumplan con los requisitos de resistencia mecánica, durabilidad y, sobre todo, resistencia a la corrosión. Comprender la importancia de la designación 'L' para bajo carbono, la influencia de los tipos de revestimiento (básico/bajo hidrógeno, rutílico) y la compatibilidad con el metal base, le permitirá abordar sus proyectos con confianza y obtener resultados óptimos. Recuerde siempre que la inversión en el electrodo adecuado es una inversión en la longevidad y el rendimiento de su estructura de acero inoxidable.
