Tuberías de Acero Inoxidable: Códigos y Espesores

Las tuberías son la columna vertebral de innumerables industrias y aplicaciones, transportando desde agua potable hasta productos químicos altamente corrosivos. Dentro de este vasto universo, las tuberías de acero inoxidable se destacan por su excepcional resistencia a la corrosión, durabilidad y versatilidad. Sin embargo, seleccionar la tubería adecuada no es tan simple como parece; implica comprender una serie de códigos, normas y especificaciones técnicas que definen su composición, dimensiones y rendimiento.

A menudo, la confusión surge al intentar descifrar la terminología específica. Por ejemplo, una tubería de acero común puede tener un código de material como L355, indicando una calidad estructural con propiedades mecánicas específicas, como la resistencia a la tracción. En contraste, cuando hablamos de acero inoxidable, los 'códigos' se refieren más a las aleaciones (como el 304 o el 316) y a las normas de fabricación que rigen su producción y uso. Asimismo, el grosor de la pared es un factor crítico que determina la capacidad de la tubería para soportar presión y otras tensiones. Profundicemos en estos aspectos esenciales para desvelar el verdadero potencial de las tuberías de acero inoxidable.

Más Allá del Acero Común: La Singularidad del Acero Inoxidable

Es fundamental distinguir entre las tuberías de acero al carbono o de baja aleación y las tuberías de acero inoxidable. Mientras que la información proporcionada sobre el código L355 y la descripción de una tubería helicosoldada de DN 1.626 mm con revestimiento epoxi se refiere a una tubería de acero para aplicaciones específicas (probablemente para transporte de agua o gas donde la resistencia a la corrosión externa es manejada por el revestimiento), las tuberías de acero inoxidable poseen propiedades intrínsecas que las hacen únicas.

El acero inoxidable se define por su contenido mínimo de cromo (generalmente 10.5%), lo que le confiere una capa pasiva de óxido que lo protege contra la corrosión. Esta característica lo hace ideal para entornos agresivos, aplicaciones sanitarias y donde la estética es importante. A diferencia del acero al carbono, que a menudo requiere recubrimientos o pinturas para resistir la oxidación, el acero inoxidable ofrece una resistencia inherente, lo que reduce los costos de mantenimiento a largo plazo.

La tubería L355, por ejemplo, es una designación de acero estructural europea (UNE-EN 10024), utilizada comúnmente en construcciones o conducciones donde la resistencia mecánica y la soldabilidad son clave, y la protección contra la corrosión se logra mediante recubrimientos adicionales. En cambio, cuando hablamos de tuberías de acero inoxidable, su 'código' principal es el grado de aleación, que define su composición química y, por ende, sus propiedades.

El Mundo de los Códigos y Estándares en Tuberías de Acero Inoxidable

No existe un único 'código de tubería de acero inoxidable' en el sentido de una designación simple como L355. En su lugar, el acero inoxidable se rige por un sistema de estándares y grados que especifican su composición química, propiedades mecánicas, métodos de fabricación y dimensiones. Los estándares más comunes provienen de organismos como ASTM (Sociedad Americana para Pruebas y Materiales), ASME (Sociedad Americana de Ingenieros Mecánicos), EN (Normas Europeas) e ISO (Organización Internacional de Normalización).

• Grados de Acero Inoxidable: Estos son los 'códigos' fundamentales. Los más comunes son:
  • Acero Inoxidable Austenítico: Son los más utilizados, no magnéticos y altamente resistentes a la corrosión. Los grados más populares son el 304 (uso general, excelente para alimentos y bebidas) y el 316 (mayor resistencia a la corrosión, especialmente en entornos con cloruros, ideal para aplicaciones marinas o químicas).
  • Acero Inoxidable Ferrítico: Magnéticos, buena resistencia a la corrosión y menor costo. Ejemplos: 430.
  • Acero Inoxidable Dúplex: Combinan propiedades de los austeníticos y ferríticos, ofreciendo alta resistencia a la corrosión por picaduras y grietas, y mayor resistencia mecánica. Ejemplos: 2205, 2507.
• Estándares de Fabricación y Dimensiones: Estos estándares definen cómo se fabrica la tubería y sus dimensiones.
  • ASTM A312 / ASME SA312: Especificación estándar para tuberías de acero inoxidable austenítico sin costura, soldadas y con costura muy soldada para servicio general.
  • ASTM A269 / ASME SA269: Especificación estándar para tuberías de acero inoxidable austenítico sin costura y soldadas para servicio general. A menudo se usa para instrumentación.
  • ASTM A778: Especificación para tuberías de acero inoxidable austenítico soldadas, sin recocido.
  • Estándares de Dimensiones: ANSI B36.10 (para tuberías de acero al carbono y aleado) y ANSI B36.19 (para tuberías de acero inoxidable) especifican las dimensiones de las tuberías, incluyendo el diámetro nominal y los espesores de pared según el 'Schedule'.

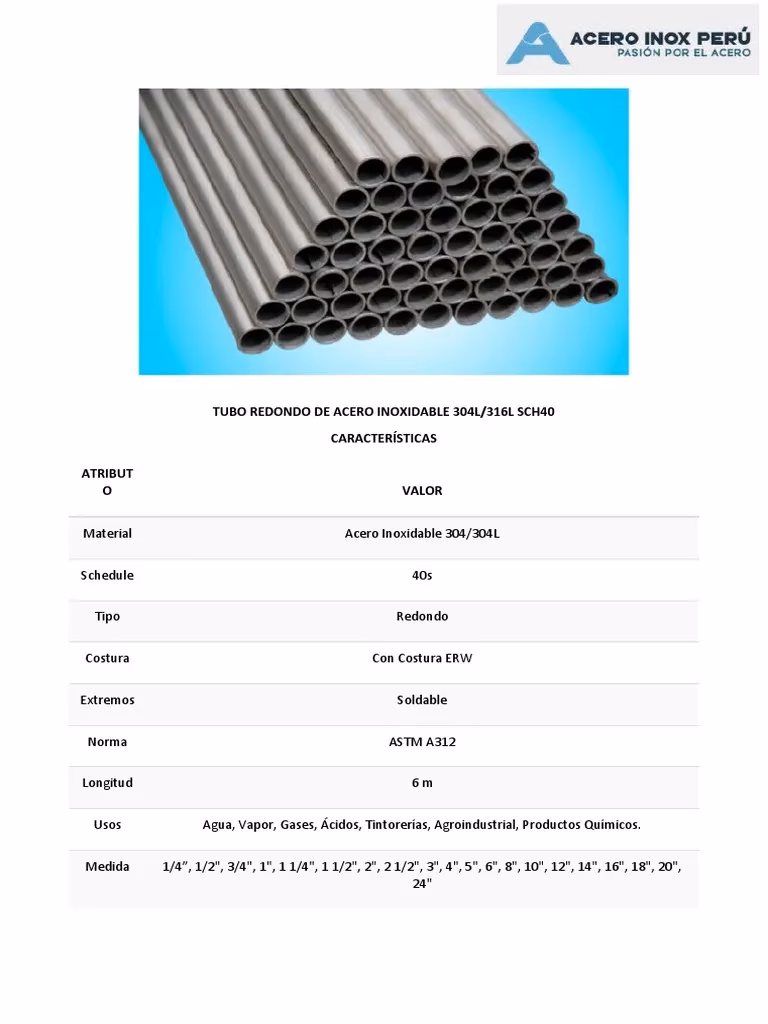

Por lo tanto, al especificar una tubería de acero inoxidable, no solo se menciona un 'código' como L355, sino que se define el grado de acero inoxidable (ej. 304L), el estándar de fabricación (ej. ASTM A312), el tipo de fabricación (sin costura o soldada), el diámetro nominal y el Schedule (que determina el espesor de la pared).

Espesores de Pared en Tuberías de Acero Inoxidable: Un Factor Crítico

El grosor de la pared de una tubería es un parámetro de diseño crucial que afecta directamente su capacidad para soportar presión interna, resistir la corrosión externa e interna, y manejar esfuerzos mecánicos. Para las tuberías de acero inoxidable, al igual que para otras tuberías metálicas, el espesor de la pared se especifica comúnmente a través del sistema de 'Schedules' (SCH).

El sistema de Schedules, como SCH 10, SCH 40, SCH 80, SCH 160, etc., es una forma estandarizada de indicar el espesor de la pared de una tubería en relación con su diámetro nominal. Un número de Schedule más alto indica una pared más gruesa para un mismo diámetro nominal. Es importante destacar que el espesor exacto para un Schedule dado varía con el diámetro nominal de la tubería. Por ejemplo, un SCH 40 para una tubería de 1 pulgada no tendrá el mismo espesor absoluto que un SCH 40 para una tubería de 4 pulgadas.

La información proporcionada indica que una tubería de acero inoxidable tiene un Grosor de Pared de 1/16 pulg. (aproximadamente 1.5875 mm). Este es un espesor relativamente delgado, lo que sugiere que podría ser adecuado para aplicaciones de baja presión, líneas de instrumentación, o donde el peso y el espacio son consideraciones importantes. Las tuberías con paredes delgadas son comunes en sistemas de drenaje, ventilación o en aplicaciones donde la resistencia a la presión no es el factor principal, sino la resistencia a la corrosión del material.

Para aplicaciones de alta presión, como en la industria petrolera, química o de generación de energía, se requieren Schedules más altos (SCH 80, SCH 160, XXS), que ofrecen paredes considerablemente más gruesas para garantizar la seguridad y la integridad del sistema.

Tabla Comparativa de Grados Comunes de Acero Inoxidable

Tabla de Espesores de Pared (Schedules) para una Tubería de 4 Pulgadas (DN 100)

Nota: Los valores de peso son aproximados y pueden variar ligeramente según el fabricante y las tolerancias.

Tipos de Tuberías de Acero Inoxidable y sus Aplicaciones

Más allá del grado y el espesor, las tuberías de acero inoxidable se clasifican también por su método de fabricación, lo que influye en sus propiedades y costo.

• Tubería Sin Costura (Seamless): Fabricadas a partir de una barra maciza de acero, que se calienta y se perfora para crear la forma de tubería. Son ideales para aplicaciones de alta presión y temperatura, ya que no tienen soldaduras que puedan ser puntos débiles. Ofrecen una mayor uniformidad y resistencia.
• Tubería Soldada (Welded): Formadas a partir de una lámina de acero inoxidable que se enrolla y se suelda longitudinalmente. Existen diferentes métodos de soldadura:
  • ERW (Electric Resistance Welded): Soldadura por resistencia eléctrica.
  • EFW (Electric Fusion Welded): Soldadura por fusión eléctrica, a menudo con o sin metal de aporte.
  • SAW (Submerged Arc Welded): Soldadura por arco sumergido, común para grandes diámetros.

  Las tuberías soldadas son generalmente más económicas y están disponibles en una gama más amplia de diámetros. Su calidad ha mejorado drásticamente, haciéndolas adecuadas para muchas aplicaciones, incluyendo algunas de alta presión.

Las aplicaciones de las tuberías de acero inoxidable son increíblemente diversas, abarcando casi todos los sectores industriales:

• Industria Alimentaria y de Bebidas: Por su higiene y resistencia a la corrosión por ácidos orgánicos.
• Industria Farmacéutica: Para el transporte de productos estériles y químicos, donde la limpieza y la no reactividad son cruciales.
• Industria Química y Petroquímica: Manejo de sustancias corrosivas y a altas temperaturas.
• Petróleo y Gas: En plataformas offshore, refinerías y oleoductos, especialmente grados dúplex por su resistencia a la corrosión por estrés.
• Tratamiento de Agua: En plantas de desalinización y sistemas de purificación.
• Construcción y Arquitectura: Por su estética, durabilidad y resistencia a la intemperie.
• Sistemas de Escape de Vehículos: Especialmente en el sector automotriz, para resistencia a altas temperaturas y gases corrosivos.

Factores a Considerar al Elegir Tuberías de Acero Inoxidable

La elección de la tubería de acero inoxidable correcta requiere una evaluación cuidadosa de varios factores:

• Resistencia a la Corrosión: El entorno operativo (presencia de cloruros, ácidos, temperaturas, etc.) determinará el grado de acero inoxidable requerido (ej. 304, 316, dúplex).
• Clasificación de Presión: La presión interna y externa que la tubería deberá soportar dictará el Schedule (espesor de pared) necesario.
• Temperatura: Las temperaturas de operación influyen en la resistencia mecánica del material y su resistencia a la corrosión.
• Tipo de Fluido: La naturaleza del fluido (corrosivo, abrasivo, viscoso) puede influir en la elección del grado y el acabado interno de la tubería.
• Costo: El equilibrio entre el rendimiento y el presupuesto es siempre una consideración. Los grados más especializados y los espesores más grandes suelen ser más costosos.
• Acabado Superficial: Para aplicaciones sanitarias, es crucial un acabado interno liso para evitar la acumulación de bacterias y facilitar la limpieza.
• Cumplimiento de Estándares: Asegurarse de que la tubería cumpla con los estándares industriales y regulaciones específicas para la aplicación (ej. ASTM, ASME, FDA para alimentos).

Preguntas Frecuentes

¿Cuál es la diferencia principal entre tubería de acero y tubería de acero inoxidable?
La principal diferencia radica en la composición química y la resistencia a la corrosión. El acero inoxidable contiene cromo (mínimo 10.5%), que forma una capa pasiva protectora, haciéndolo intrínsecamente resistente a la oxidación y la corrosión. El acero común (al carbono) no tiene esta capa y requiere recubrimientos o pintura para protegerse de la corrosión.

¿Qué significa un 'Schedule' (SCH) en tuberías?
El Schedule es un número que indica el espesor de la pared de una tubería en relación con su diámetro nominal. Un Schedule más alto significa una pared más gruesa. Por ejemplo, SCH 40 es un espesor estándar, mientras que SCH 80 es más grueso y adecuado para mayores presiones.

¿Cómo se mide el diámetro de una tubería de acero inoxidable?
Las tuberías se miden por su Diámetro Nominal (DN) o Nominal Pipe Size (NPS). El DN se mide en milímetros y el NPS en pulgadas. Es importante recordar que el diámetro nominal no es el diámetro exterior exacto de la tubería, sino una designación estandarizada que facilita la compatibilidad de accesorios.

¿Por qué el acero inoxidable es más caro que el acero al carbono?
El mayor costo del acero inoxidable se debe a los elementos de aleación que contiene, como el cromo, el níquel y el molibdeno, que son más caros que el hierro y el carbono. Además, los procesos de fabricación del acero inoxidable pueden ser más complejos y energéticamente intensivos.

¿Se puede soldar la tubería de acero inoxidable?
Sí, el acero inoxidable es altamente soldable, aunque el proceso requiere técnicas específicas y materiales de aporte adecuados para mantener la resistencia a la corrosión y las propiedades mecánicas de la unión. Algunos grados de bajo carbono (como 304L o 316L) son preferidos para aplicaciones soldadas intensivas debido a su menor susceptibilidad a la corrosión intergranular.

¿Dónde se puede comprar tubería de acero inoxidable de calidad?
Las tuberías de acero inoxidable de calidad se pueden adquirir de proveedores especializados en metales, distribuidores industriales grandes o plataformas de comercio electrónico que manejen productos industriales. Es crucial verificar que el proveedor cumpla con los estándares y certificaciones de calidad relevantes para asegurar la autenticidad del material y las dimensiones.

En resumen, la elección y especificación de tuberías de acero inoxidable es un proceso detallado que va más allá de un simple 'código'. Involucra la comprensión de grados de aleación, estándares de fabricación, espesores de pared (Schedules) y el tipo de fabricación (sin costura o soldada). Al dominar estos conceptos, se asegura la selección de la tubería más adecuada para cualquier aplicación, garantizando la seguridad, eficiencia y durabilidad del sistema.
