Tipos de Plegadoras de Chapas: Guía Completa

El plegado y doblado de chapas o tubos es una operación fundamental en incontables sectores industriales, desde la automoción hasta la fabricación de electrodomésticos. Esta técnica no solo permite conseguir acabados mucho más profesionales y resistentes, sino que también ofrece la ventaja significativa de reducir la necesidad de soldaduras, optimizando tiempos y costos de producción. En el vasto universo de la transformación metálica, las plegadoras de chapas, dobladoras de tubos y curvadoras juegan un papel estelar, siendo herramientas indispensables para dar forma y funcionalidad a diversos materiales.

La elección de la máquina adecuada es crucial para garantizar la calidad, eficiencia y seguridad en cada proyecto. Existe una diversidad de tipos de plegadoras, cada una diseñada para satisfacer necesidades específicas en términos de tamaño, precisión, capacidad de producción y tipo de material a trabajar. Comprender las características y diferencias entre ellas es el primer paso para dominar el arte del plegado de chapas.

¿Qué es una Plegadora de Chapas?

Una plegadora de chapas, a menudo también conocida como prensa de plegado o dobladora de chapas, es una máquina especializada utilizada para deformar láminas o chapas metálicas en frío. Su objetivo principal es crear ángulos o dobleces rectos en el material, otorgándole una mayor rigidez y una forma específica. Esta operación se realiza mediante la aplicación de fuerza, que provoca una deformación plástica en la chapa a lo largo de una línea recta predeterminada.

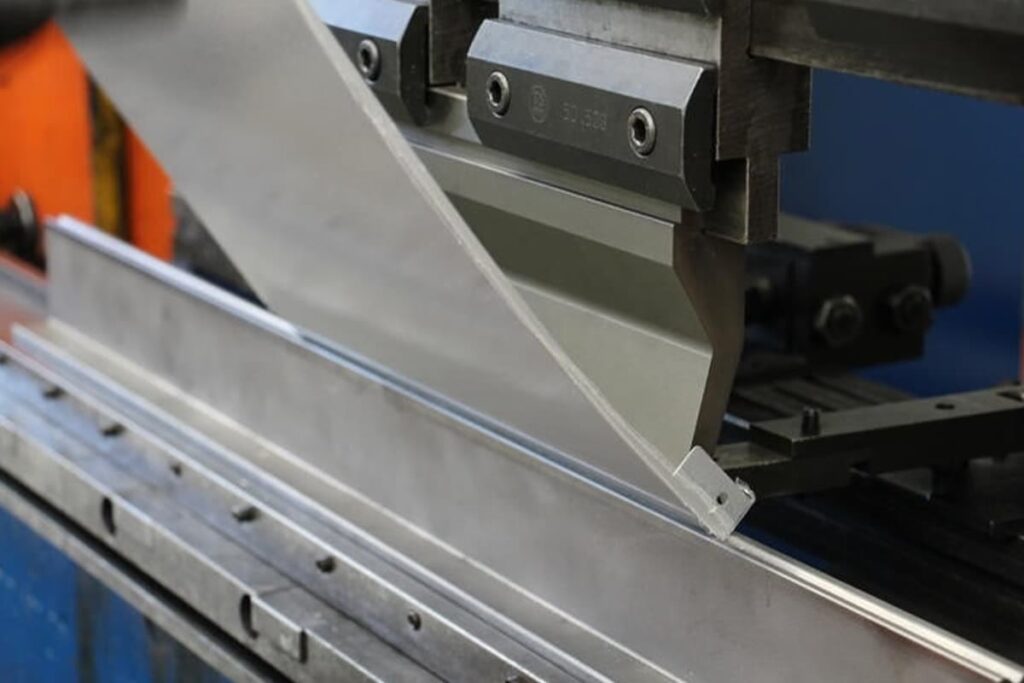

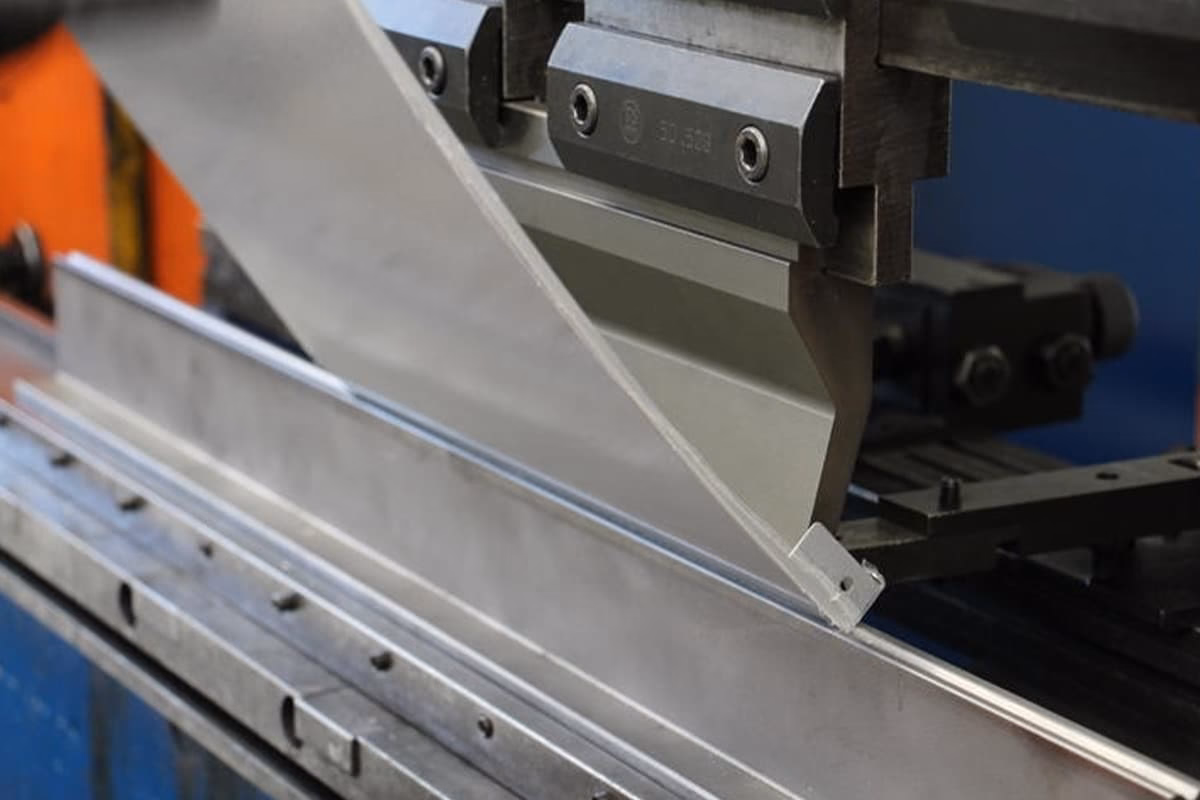

Básicamente, una plegadora es un tipo de prensadora que emplea un sistema de punzón y matriz para ejecutar el plegado. El punzón, generalmente ubicado en la parte superior móvil de la máquina, desciende y presiona la chapa contra la matriz, que se encuentra en la mesa de trabajo inferior. La interacción entre estas dos herramientas es lo que define el ángulo y la forma del doblez.

La versatilidad de estas máquinas es asombrosa; si bien existen modelos compactos para trabajos ligeros, las plegadoras industriales pueden alcanzar dimensiones impresionantes, llegando a medir hasta 18-20 metros de largo. Esto les permite procesar materiales de hasta 20 mm de espesor y acomodar un gran número de matrices para realizar distintos plegados de forma consecutiva, optimizando los flujos de trabajo en grandes producciones.

Breve Historia del Plegado de Metales

El trabajo del metal es una de las habilidades más antiguas de la humanidad, desarrollada desde épocas primitivas con herramientas rudimentarias que gradualmente evolucionaron hacia instrumentos más complejos. Sin embargo, el plegado de chapas tal como lo conocemos hoy, con máquinas de alta precisión y capacidad, es un fenómeno relativamente reciente.

Fue en las últimas décadas del siglo XX, con la irrupción de las nuevas tecnologías y el avance de la computarización, cuando la gama de prestaciones en el tratamiento de chapas o láminas metálicas se amplió considerablemente. La integración de sistemas de control numérico computarizado (CNC) revolucionó la industria, permitiendo una exactitud, repetibilidad y velocidad sin precedentes en las operaciones de plegado, abriendo las puertas a diseños y aplicaciones que antes eran impensables.

Componentes Clave de una Plegadora

Aunque los diseños varían entre los diferentes tipos y modelos, todas las plegadoras de chapas comparten una serie de componentes esenciales que permiten su funcionamiento. Conocer estas partes es fundamental para entender cómo operan y cómo mantenerlas eficientemente:

• Armazón: Constituye la estructura física de la máquina. Un diseño común es el armazón en forma de 'C' o con escote, que permite una mayor libertad para el manejo de chapas de gran tamaño.
• Bancada o Placa Transversal: Es la base inferior de la máquina, donde se apoya la mesa de trabajo. Sobre ella se asientan las matrices y los sistemas de centrado y posicionamiento de la chapa a plegar.
• Pisón, Trancha, Cabezal, Corredera o Ariete: Esta es, por lo general, la parte móvil superior de la máquina. En ella se alojan los punzones. En la mayoría de los modelos, el pisón realiza la operación de plegado mediante un desplazamiento descendente, aunque en algunas plegadoras hidráulicas también puede tener movimiento ascendente.
• Cama o Base: Es la estructura sobre la que se monta la bancada, proporcionando estabilidad a todo el conjunto de la máquina.
• Motor: Puede ser eléctrico, hidráulico o una combinación de ambos. Es el dispositivo que genera la energía necesaria y, acoplado a un sistema de transmisión, produce el movimiento del pisón.
• Utillaje: Se refiere al conjunto de punzones y matrices. Estos vienen en diversas formas estandarizadas (como 'V', 'L' y 'U') para realizar los plegados más comunes. El utillaje es intercambiable, lo que confiere a la máquina una gran versatilidad.
• Mandos: Son los controles que permiten al operador manejar la máquina. Pueden ser pedales, botones o, en los equipos más modernos, interfaces de comando electrónico, a menudo gestionados por sistemas CNC.
• Accesorios y Dispositivos de Seguridad: Además del utillaje, existen otros accesorios como los topes para posicionar el material y regular la carrera del pisón, así como importantes dispositivos de seguridad para proteger al operador.

Aplicaciones Comunes de las Plegadoras

La versatilidad de las plegadoras las convierte en herramientas indispensables en una amplia gama de industrias. Los productos fabricados con estas máquinas son omnipresentes en nuestra vida diaria. Algunas de las aplicaciones más comunes incluyen la fabricación de:

• Contenedores y recipientes metálicos.
• Perfiles arquitectónicos y estructurales.
• Armarios eléctricos y de telecomunicaciones.
• Paneles para fachadas y cubiertas.
• Cajas y carcasas para electrodomésticos y equipos electrónicos.
• Componentes para la industria automotriz y aeronáutica.
• Mobiliario metálico.
• Componentes para sistemas de ventilación y climatización.

Su capacidad para crear formas complejas y robustas sin soldadura las hace ideales para una producción eficiente y de alta calidad.

Tipos de Plegadoras de Chapas: Un Análisis Detallado

Aunque el mercado ofrece una diversidad de modelos avanzados, las plegadoras de chapas se pueden clasificar en cuatro tipos principales, diferenciados por el mecanismo que emplean para la operación de plegado. La elección de uno u otro tipo dependerá fundamentalmente de la aplicación específica, la exactitud requerida para el trabajo y la capacidad de producción deseada.

Plegadora Manual

La plegadora manual es el tipo más simple y, a menudo, el de menor tamaño. Su funcionamiento se basa en la fuerza física del operador para accionar el mecanismo de plegado. A pesar de su simplicidad, existen versiones más sofisticadas que incorporan asistencia hidráulica e incluso controladores CNC para mayor precisión y facilidad de uso.

Las opciones de plegadoras manuales varían desde máquinas de mesa sencillas y livianas, ideales para talleres pequeños o trabajos de bricolaje, hasta modelos más robustos con contrapesos y una base que requiere fijación firme al suelo para mayor estabilidad. Su uso está generalmente limitado a láminas metálicas muy delgadas, con calibres que oscilan entre el 20 y el 8 o 9, dependiendo del material (hierro, aluminio o acero inoxidable) y del modelo específico de la máquina.

Son máquinas de uso frecuente entre chapistas automotrices para reparaciones y fabricaciones a medida. Otras aplicaciones incluyen la producción de cajas y paneles de distribución eléctrica, fusibles y cajas de interruptores. Sus principales ventajas son su alta eficacia para trabajos específicos, su gran ahorro energético al no depender de una fuente de energía constante, y su facilidad de traslado, lo que las hace muy versátiles para diferentes entornos de trabajo.

Plegadora Mecánica

Las plegadoras mecánicas representan un salto en complejidad y capacidad respecto a las manuales. Estas máquinas introducen un volante de inercia, generalmente situado en la parte superior izquierda del armazón, que es el encargado de producir la energía necesaria para poner en marcha el pisón. Un ingenioso dispositivo mecánico conecta el volante de inercia con el pisón.

Cuando el volante está desacoplado, acumula inercia. Al acoplarse, esta inercia se transfiere al pisón, permitiendo su movimiento ascendente y descendente. La inercia almacenada es crucial, ya que es la que se utiliza para generar, en el punto más bajo de la carrera, el tonelaje necesario para el proceso de plegado.

Aunque las plegadoras mecánicas aún se utilizan ampliamente en la industria, especialmente en producciones de alto volumen con repetición de piezas, presentan un riesgo significativo para el operador inexperto. Si por alguna razón no se permite la carrera completa de la máquina, el pisón podría descender inesperadamente hacia la cama antes de que el mecanismo de embrague se desacople por completo, atrapando las manos del operador, el utillaje o la propia chapa metálica. Por esta razón, la instalación de guardas protectoras y la capacitación adecuada del personal son cruciales y ampliamente recomendadas para evitar lesiones graves.

Plegadora Hidra-Mecánica

La plegadora hidra-mecánica comparte un diseño muy similar al de la plegadora mecánica, pero introduce una mejora fundamental en su mecanismo de accionamiento. La diferencia clave radica en que sustituye el volante de inercia por una bomba hidráulica, la cual es la encargada de proveer la inercia y la presión necesarias para accionar el pisón.

En este sistema, la presión hidráulica generada por la bomba impulsa un motor hidráulico. Este motor, a su vez, acciona un eje excéntrico, que es el que da lugar al movimiento ascendente y descendente del pisón, generando así la potencia requerida para el plegado de la chapa. En esencia, las plegadoras hidra-mecánicas convierten la energía hidráulica en energía mecánica para realizar el trabajo de plegado.

Una ventaja notable de las plegadoras hidra-mecánicas sobre las mecánicas es que no necesitan completar una carrera para alcanzar su tonelaje máximo; este puede lograrse en cualquier punto de la carrera del pisón. Esto no solo representa una mejora significativa en capacidad y funcionamiento, sino que también las hace considerablemente más seguras, ya que ofrecen un mayor control sobre el movimiento del pisón y reducen el riesgo de atrapamientos inesperados.

Además, este tipo de plegadoras puede alcanzar tonelajes muy elevados gracias a un efecto de palanca que facilita el movimiento del pisón. Si bien esta fuerza adicional puede ir en detrimento de la exactitud extrema en ciertos trabajos, facilita enormemente el uso de plegadoras hidra-mecánicas en chapas de grueso calibre y en trabajos de acuñado, donde la fuerza bruta es más crítica que la precisión milimétrica.

Plegadora Hidráulica

Considerada la máquina más moderna y poderosa en el ámbito del plegado de chapas, la plegadora hidráulica se distingue de la hidra-mecánica por emplear directamente una bomba hidráulica y cilindros hidráulicos para impulsar el pisón. Este diseño resulta en una notable exactitud, velocidad y eficiencia que superan ampliamente el rendimiento de los demás tipos de plegadoras.

Mientras que las plegadoras mecánicas e hidra-mecánicas suelen operar principalmente con el pisón en movimiento descendente, la hidráulica incorpora también la capacidad de movimiento ascendente controlado. Algunos fabricantes y operadores prefieren este diseño porque minimiza los efectos de la pérdida de repetibilidad del pisón, un problema que puede surgir del uso continuo y el desgaste normal de la máquina.

Sin embargo, la gran mayoría de las plegadoras de chapas utilizadas hoy en día son plegadoras hidráulicas de movimiento descendente. Estas máquinas suelen ser accionadas por sistemas CNC (Control Numérico Computarizado) o control numérico directo, que gestionan un sofisticado sistema de válvulas. Este control preciso permite otorgar al pisón una exactitud excepcional en los ángulos de plegado, lo que es fundamental para la producción de piezas con tolerancias muy ajustadas y para la automatización de procesos complejos. Su fiabilidad, repetibilidad y capacidad de manejar una amplia gama de materiales y espesores las convierten en la elección preferida para la mayoría de las aplicaciones industriales modernas.

Tabla Comparativa de Plegadoras

Preguntas Frecuentes (FAQ)

¿Por qué es importante el plegado de chapas en la industria?

El plegado de chapas es crucial porque permite dar forma y rigidez a láminas metálicas sin necesidad de uniones por soldadura. Esto resulta en piezas más limpias, estéticamente agradables y, a menudo, más resistentes estructuralmente. Además, reduce los costos y tiempos de producción asociados a la soldadura, mejorando la eficiencia general de la fabricación.

¿Todas las operaciones de plegado se realizan en frío?

Sí, la información proporcionada indica que todas las operaciones de plegado de chapas con estas máquinas se realizan en frío. Esto significa que el material no se calienta antes de ser deformado, lo que ayuda a mantener sus propiedades mecánicas y dimensionales.

¿Cuál es la diferencia principal entre una plegadora mecánica y una hidráulica?

La diferencia principal radica en su mecanismo de accionamiento. Una plegadora mecánica utiliza un volante de inercia y un embrague para mover el pisón, lo que la hace rápida pero con riesgos de seguridad si la carrera no se completa. En cambio, una plegadora hidráulica usa una bomba y cilindros hidráulicos para mover el pisón, ofreciendo mayor precisión, control y seguridad, además de la capacidad de detener el pisón en cualquier punto de la carrera.

¿Qué tipo de plegadora es la más segura para el operador?

Las plegadoras hidráulicas, especialmente aquellas controladas por CNC, son consideradas las más seguras. Ofrecen un control preciso sobre el movimiento del pisón, permitiendo detenerlo en cualquier punto y reduciendo significativamente el riesgo de atrapamientos o accidentes. Las plegadoras mecánicas, por su parte, son las que presentan mayores riesgos si no se toman precauciones extremas.

¿Para qué se utilizan los punzones y matrices en una plegadora?

Los punzones y matrices son el utillaje esencial de una plegadora. El punzón, montado en el pisón superior, presiona la chapa contra la matriz, que se encuentra en la bancada inferior. La forma de estas herramientas es la que determina el ángulo y la geometría del doblez que se creará en la chapa. Existen diversas formas estandarizadas (en 'V', 'L', 'U') para adaptarse a diferentes tipos de plegado.
