Generador de Hidrógeno por Electrólisis: Celda Seca

En la búsqueda incansable de fuentes de energía más limpias y sostenibles, el hidrógeno emerge como un protagonista fundamental. Considerado el combustible del futuro, su potencial para descarbonizar diversas industrias y aplicaciones es inmenso. Sin embargo, para que el hidrógeno sea verdaderamente verde, su producción debe ser igualmente sostenible. Aquí es donde entra en juego la electrólisis del agua, un proceso que utiliza electricidad para separar el agua en sus elementos constitutivos: hidrógeno y oxígeno. Dentro de las diversas configuraciones de electrolizadores, el generador de hidrógeno por electrólisis del tipo celda seca, o Dry Cell, se ha ganado un lugar prominente debido a su eficiencia, diseño compacto y seguridad. Este artículo profundiza en la esencia de estos innovadores dispositivos, desglosando su funcionamiento, componentes y las ventajas que ofrecen para un futuro impulsado por el hidrógeno.

¿Qué es la Electrólisis y Cómo Produce Hidrógeno?

La electrólisis es un proceso electroquímico que utiliza una corriente eléctrica para provocar una reacción química no espontánea. En el contexto de la producción de hidrógeno, este proceso implica la descomposición de moléculas de agua (H2O) en gas hidrógeno (H2) y gas oxígeno (O2). Para que esta reacción ocurra, se requiere un medio conductor, conocido como electrolito, que facilite el flujo de iones entre los electrodos.

El principio básico es sencillo: se sumergen dos electrodos (un ánodo positivo y un cátodo negativo) en una solución electrolítica. Cuando se aplica una corriente eléctrica, las moléculas de agua se disocian en iones H+ y OH-. Los iones H+ son atraídos hacia el cátodo, donde ganan electrones y se combinan para formar gas hidrógeno (2H+ + 2e- → H2). Simultáneamente, los iones OH- se dirigen hacia el ánodo, donde pierden electrones y se combinan para formar gas oxígeno y agua (4OH- → O2 + 2H2O + 4e-). La reacción neta es 2H2O (líquido) → 2H2 (gas) + O2 (gas). Este proceso es energéticamente intensivo, lo que subraya la importancia de utilizar electricidad proveniente de fuentes renovables, como la solar o la eólica, para producir lo que se conoce como hidrógeno verde.

El Generador de Hidrógeno de Celda Seca (Dry Cell): Un Diseño Eficiente

El diseño de celda seca, o Dry Cell, representa una evolución significativa en la ingeniería de electrolizadores. A diferencia de los diseños de celda húmeda, donde los electrodos están completamente sumergidos en un gran volumen de electrolito, la celda seca minimiza la cantidad de electrolito necesario al confinarlo entre las placas de los electrodos y las juntas. Este tipo de generador se construye en forma de un ingenioso sándwich.

En su configuración más común, un generador de celda seca consta de dos tapas en los extremos, que actúan como placas de compresión y, a menudo, como colectores de corriente o puertos de entrada/salida para el electrolito y los gases. Entre estas dos tapas, se apilan una serie de chapas metálicas que funcionan como electrodos, separadas entre sí por juntas cuidadosamente diseñadas. Esta disposición modular permite una gran flexibilidad en el diseño y la escalabilidad, ya que se pueden añadir o quitar pares de electrodos para ajustar la capacidad de producción de hidrógeno.

Una de las principales ventajas de este diseño es su compacidad. Al reducir el espacio que ocupa el electrolito, el generador puede ser significativamente más pequeño y ligero que sus contrapartes de celda húmeda para una capacidad de producción similar. Además, la menor cantidad de electrolito en contacto directo con el aire minimiza la evaporación y la necesidad de mantenimiento frecuente. La construcción sellada también reduce el riesgo de fugas de electrolito y mejora la seguridad general del sistema, un factor crítico cuando se trabaja con gases inflamables como el hidrógeno.

Componentes Clave de una Celda Seca de Electrólisis

Para comprender plenamente el funcionamiento de un generador de hidrógeno de celda seca, es esencial examinar sus componentes individuales y el papel que desempeña cada uno:

1. Placas Terminales (End Plates)

Las placas terminales son los elementos externos que cierran la estructura del sándwich. Generalmente fabricadas con materiales resistentes a la corrosión y eléctricamente aislantes, como el acrílico (PMMA) o el policarbonato, estas tapas proporcionan la integridad estructural necesaria para contener la presión interna y el electrolito. A menudo, incorporan puertos para la entrada y salida del electrolito, así como para la recolección del hidrógeno y el oxígeno producidos. Su diseño debe asegurar una compresión uniforme sobre todo el conjunto de electrodos y juntas para evitar fugas y garantizar un contacto eléctrico adecuado.

2. Electrodos

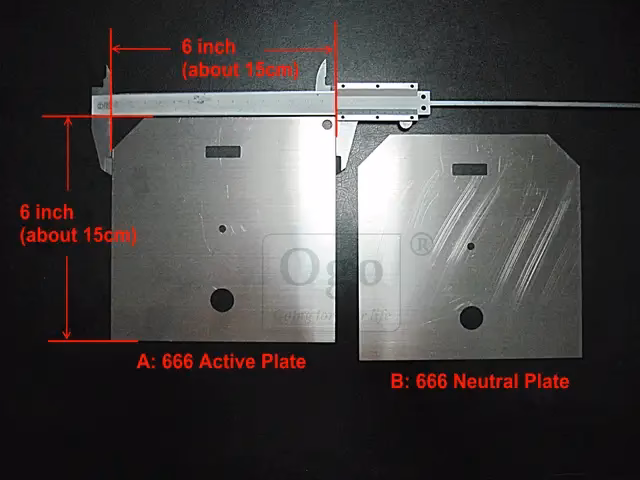

Los electrodos son el corazón del generador, donde tienen lugar las reacciones electroquímicas. En un diseño de celda seca, se utilizan múltiples electrodos dispuestos en paralelo, creando una serie de "celdas" individuales dentro de un único cuerpo. Para la producción de hidrógeno mediante electrólisis de agua, el material más comúnmente utilizado para los electrodos es el acero inoxidable 316L. La elección del 316L no es arbitraria; este tipo de acero inoxidable es altamente resistente a la corrosión en ambientes alcalinos (comunes en los electrolizadores de KOH o NaOH) y ofrece una buena conductividad eléctrica, además de ser relativamente económico.

La superficie de los electrodos es crucial. Una mayor área superficial efectiva puede aumentar la eficiencia de la reacción y la tasa de producción de gas. A veces, las placas se texturizan o se recubren con materiales catalíticos (como el níquel) para reducir la sobretensión de las reacciones y mejorar aún más la eficiencia energética. Es fundamental que los electrodos sean planos y estén bien alineados para mantener una distancia uniforme entre ellos, lo que asegura una distribución homogénea de la corriente y un rendimiento óptimo.

3. Juntas (Gaskets/Separators)

Las juntas son componentes críticos que cumplen una doble función: sellar el electrolito entre las placas de los electrodos para evitar fugas y cortocircuitos, y mantener una separación precisa entre los electrodos. La distancia entre el ánodo y el cátodo, conocida como el espacio entre celdas, es fundamental para la eficiencia del electrolizador; un espacio más pequeño generalmente reduce la resistencia óhmica y mejora la eficiencia, pero requiere una fabricación más precisa.

Los materiales de las juntas deben ser químicamente inertes al electrolito y capaces de soportar las temperaturas de operación sin degradarse. Los materiales comunes incluyen EPDM (Etileno Propileno Dieno Monómero), Viton (Caucho de fluorocarbono) o silicona. La elección depende de la concentración del electrolito, la temperatura de operación y el costo. Las juntas a menudo tienen orificios y canales internos para permitir el flujo del electrolito hacia todas las celdas y la salida de los gases producidos, asegurando una circulación adecuada y evitando la acumulación de burbujas que podrían obstaculizar la reacción.

4. Electrolito

Aunque no es un componente físico permanente como las placas, el electrolito es esencial para el funcionamiento del generador. Como se mencionó, facilita la conductividad eléctrica del agua, que por sí sola no es un buen conductor. Las soluciones más utilizadas para la electrólisis en celdas secas son hidróxido de potasio (KOH) o hidróxido de sodio (NaOH) disueltos en agua destilada. La concentración del electrolito es un factor crítico que afecta la conductividad, la temperatura de operación y la eficiencia. Una concentración óptima minimiza la resistencia interna de la celda, reduciendo la energía desperdiciada en forma de calor.

Principios de Operación y Eficiencia

El rendimiento de un generador de hidrógeno por electrólisis de celda seca se rige por varios principios electroquímicos y físicos. La cantidad de hidrógeno y oxígeno producidos es directamente proporcional a la corriente eléctrica que fluye a través de la celda y al tiempo de operación, según las leyes de Faraday. Una mayor corriente resulta en una mayor producción de gas.

La eficiencia energética es un factor clave en la viabilidad económica de la producción de hidrógeno. Se mide por la cantidad de energía eléctrica necesaria para producir una determinada cantidad de hidrógeno. Los factores que influyen en la eficiencia incluyen:

• Material y Área de los Electrodos: Los materiales con baja sobretensión para la evolución de hidrógeno y oxígeno (como el acero inoxidable 316L o níquel) minimizan la energía necesaria para superar las barreras cinéticas de las reacciones. Una mayor área superficial reduce la densidad de corriente, lo que a su vez disminuye las pérdidas óhmicas.
• Concentración y Temperatura del Electrolito: Una concentración adecuada y una temperatura elevada (dentro de los límites de seguridad y estabilidad de los materiales) aumentan la conductividad del electrolito, reduciendo la resistencia interna de la celda.
• Distancia entre Electrodos: Una menor distancia entre electrodos reduce la resistencia del electrolito, mejorando la eficiencia, pero exige mayor precisión en el montaje.
• Diseño del Flujo de Electrolito: Un diseño que asegure un flujo constante y una buena eliminación de burbujas de gas de las superficies de los electrodos es vital para mantener una alta eficiencia.
• Calidad de la Fuente de Alimentación: Una fuente de corriente continua (DC) estable y de bajo rizado es fundamental para un rendimiento óptimo y para prolongar la vida útil de los componentes.

A pesar de estas consideraciones, los generadores de celda seca son inherentemente eficientes debido a su diseño compacto y la minimización del volumen de electrolito, lo que reduce las pérdidas resistivas y térmicas.

Ventajas y Aplicaciones de los Generadores de Hidrógeno de Celda Seca

La popularidad de los generadores de celda seca se debe a una serie de ventajas distintivas:

• Compacto y Modular: Su diseño tipo sándwich permite una construcción muy compacta, ideal para aplicaciones donde el espacio es limitado. La modularidad facilita la escalabilidad; se pueden añadir más celdas para aumentar la producción.
• Eficiencia Mejorada: La menor distancia entre electrodos y el volumen reducido de electrolito minimizan las pérdidas óhmicas, resultando en una mayor eficiencia energética en comparación con otros diseños.
• Mayor Seguridad: Al contener menos volumen de electrolito y al ser un sistema más sellado, el riesgo de fugas y la exposición a productos químicos peligrosos se reducen significativamente.
• Menor Mantenimiento: La minimización de la evaporación del electrolito y la robustez del diseño reducen la frecuencia de recargas y el mantenimiento general.
• Larga Vida Útil: El uso de materiales resistentes a la corrosión, como el acero inoxidable 316L, contribuye a una mayor durabilidad de los componentes.

Las aplicaciones de los generadores de hidrógeno de celda seca son variadas y crecientes:

• Energía y Almacenamiento: Integración con energías renovables (solar, eólica) para almacenar el exceso de electricidad en forma de hidrógeno, que luego puede ser utilizado en pilas de combustible o para generación eléctrica cuando la fuente renovable no está disponible.
• Automoción: Como parte de sistemas de combustible híbridos o para vehículos de pila de combustible, aunque aún en fase de desarrollo para uso masivo.
• Soldadura y Corte: El hidrógeno es un excelente combustible para sopletes de soldadura (oxyhidrógeno), ofreciendo una llama limpia y de alta temperatura.
• Joyería: Para soldar y pulir metales preciosos con gran precisión y sin residuos.
• Laboratorios e Investigación: Como fuente de hidrógeno de alta pureza para cromatografía de gases, sensores y otros procesos de laboratorio.
• Aplicaciones Industriales: En la producción de amoníaco, metanol, hidrogenación de grasas, y en la industria del vidrio y la electrónica.

Consideraciones de Diseño y Seguridad

El diseño de un generador de celda seca, aunque eficiente, requiere una atención meticulosa a varios factores para asegurar su rendimiento óptimo y, sobre todo, su seguridad:

• Selección de Materiales: La resistencia a la corrosión es primordial. El acero inoxidable 316L para electrodos y los polímeros adecuados para juntas y tapas son esenciales.
• Gestión de la Presión: A medida que se produce hidrógeno y oxígeno, la presión dentro del sistema aumenta. Es crucial incorporar válvulas de alivio de presión y un diseño que soporte las presiones de operación.
• Separación de Gases: El hidrógeno y el oxígeno deben ser recolectados por separado para evitar la formación de una mezcla explosiva (gas de detonación). Esto se logra mediante canales de salida individuales y, a menudo, burbujeadores o separadores de agua.
• Refrigeración: La electrólisis genera calor. Un sistema de disipación de calor (ya sea por convección natural, ventiladores o radiadores) es necesario para mantener la temperatura del electrolito dentro de los límites seguros y óptimos de eficiencia.
• Seguridad Eléctrica: Dada la presencia de electricidad y agua, las precauciones eléctricas son vitales, incluyendo aislamiento adecuado, fusibles y disyuntores.
• Ventilación: Los generadores deben operarse en áreas bien ventiladas para evitar la acumulación de gases, especialmente hidrógeno, que es altamente inflamable.

Aquí se presenta una tabla comparativa que destaca las diferencias clave entre los diseños de celda seca y celda húmeda:

Tabla Comparativa: Celda Seca vs. Celda Húmeda

Preguntas Frecuentes (FAQ)

¿Es seguro construir un generador de hidrógeno casero?

Si bien es posible construir un generador de hidrógeno casero, es crucial entender que el hidrógeno es un gas altamente inflamable y explosivo. La construcción y operación de estos dispositivos conllevan riesgos significativos si no se toman las precauciones de seguridad adecuadas, como la correcta ventilación, la gestión de la presión, la separación de gases y el uso de materiales resistentes a la corrosión. Se recomienda encarecidamente la consulta con expertos y el cumplimiento de las normativas de seguridad.

¿Qué mantenimiento requiere un generador de hidrógeno de celda seca?

El mantenimiento de un generador de celda seca es relativamente bajo. Las tareas principales incluyen la reposición periódica de agua destilada para compensar la que se consume en la electrólisis y la que se evapora. También es importante verificar la concentración del electrolito y, en algunos casos, limpiar los electrodos si se acumulan depósitos con el tiempo. La inspección de las juntas para detectar signos de desgaste o fugas también es una buena práctica.

¿Qué pureza de hidrógeno se obtiene con un generador de electrólisis?

Los generadores de electrólisis pueden producir hidrógeno de muy alta pureza, típicamente entre el 99.5% y el 99.999% o más, dependiendo del diseño y de la etapa de purificación posterior. El subproducto principal es oxígeno. Para aplicaciones que requieren una pureza extrema, como las pilas de combustible o la industria de semiconductores, se suelen integrar sistemas de secado y purificación adicionales para eliminar trazas de humedad, oxígeno y otros contaminantes.

¿Cuánto consume de energía un generador de hidrógeno por electrólisis?

El consumo de energía depende directamente de la cantidad de hidrógeno que se desea producir y de la eficiencia del electrolizador. En promedio, la producción de 1 metro cúbico normal (Nm³) de hidrógeno puro requiere entre 4.5 y 5.5 kWh de electricidad en un electrolizador alcalino o PEM moderno. La eficiencia de los generadores de celda seca es un factor clave para minimizar este consumo y reducir los costos operativos.

¿Cuál es la vida útil esperada de los componentes principales?

La vida útil de un generador de celda seca depende en gran medida de la calidad de los materiales y del mantenimiento. Los electrodos de acero inoxidable 316L pueden durar muchos años (5-10 años o más) si se mantienen las condiciones de operación óptimas y se evita la corrosión. Las juntas, al ser componentes de sellado, pueden requerir reemplazo cada pocos años, dependiendo del material y la frecuencia de uso. Las tapas y la estructura general, si son de materiales resistentes, pueden durar incluso más.

En resumen, los generadores de hidrógeno por electrólisis de celda seca representan una solución robusta y eficiente para la producción de hidrógeno en diversas escalas. Su diseño modular tipo sándwich, que integra placas de acero inoxidable 316L, juntas precisas y un electrolito cuidadosamente seleccionado, los convierte en una opción atractiva para un futuro donde el hidrógeno juegue un papel central en la descarbonización de nuestra sociedad. A medida que la demanda de energía limpia sigue creciendo, la innovación en tecnologías como la celda seca será fundamental para unlocking el verdadero potencial del hidrógeno como combustible del futuro.
