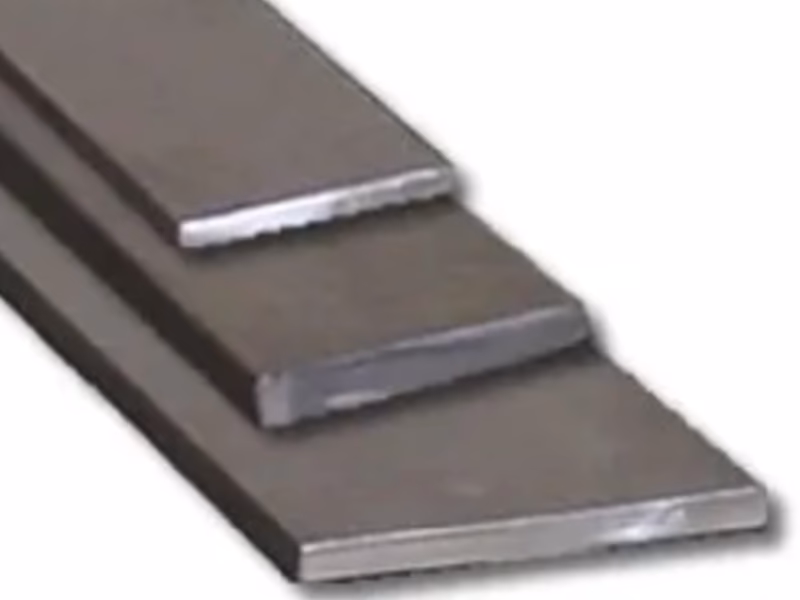

Medición de Espesor en Placas de Acero Inoxidable

El acero inoxidable es un material omnipresente en la industria moderna, valorado por su resistencia a la corrosión, durabilidad y estética. Desde estructuras arquitectónicas hasta equipos de procesamiento de alimentos y componentes automotrices, su aplicación es vasta y diversa. Sin embargo, la efectividad y seguridad de cualquier proyecto que involucre este material dependen críticamente de una característica fundamental: su espesor. La medición precisa del espesor de las placas de acero inoxidable no es solo una cuestión de control de calidad; es un pilar para la integridad estructural, la eficiencia de costos y el cumplimiento de normativas.

Un espesor inadecuado puede comprometer la resistencia mecánica, la capacidad de carga y la vida útil de una estructura o componente. Por el contrario, un espesor excesivo puede resultar en un desperdicio innecesario de material y un aumento de los costos de producción. Por estas razones, entender y aplicar los métodos correctos para medir el espesor es indispensable para ingenieros, fabricantes, inspectores de calidad y cualquier profesional que trabaje con este noble material. A continuación, exploraremos en detalle las diversas técnicas y herramientas utilizadas para garantizar la precisión en esta tarea crítica.

La Importancia Crítica del Espesor

Antes de adentrarnos en los métodos de medición, es fundamental comprender por qué el espesor es tan vital en las aplicaciones de acero inoxidable:

• Integridad Estructural y Seguridad: El espesor de una placa está directamente relacionado con su capacidad para soportar cargas, resistir deformaciones y mantener su forma bajo diversas condiciones. En aplicaciones críticas como recipientes a presión, tanques de almacenamiento o componentes estructurales, un espesor insuficiente puede llevar a fallos catastróficos, poniendo en riesgo vidas y propiedades.
• Resistencia a la Corrosión: Aunque el acero inoxidable es conocido por su resistencia a la corrosión, un espesor adecuado es crucial, especialmente en entornos agresivos. Un espesor mínimo puede ser necesario para garantizar que la capa pasiva del material pueda proteger eficazmente la superficie a lo largo del tiempo, incluso si se produce algún daño superficial.
• Eficiencia de Costos: Especificar un espesor mayor al necesario incurre en costos adicionales de material y peso, lo que puede aumentar los gastos de transporte y manipulación. Por otro lado, un espesor insuficiente puede requerir reemplazos prematuros o reparaciones costosas. La optimización del espesor es clave para la rentabilidad.
• Cumplimiento Normativo: Muchas industrias están sujetas a códigos y estándares que especifican los espesores mínimos requeridos para ciertos componentes y estructuras. El cumplimiento de estas normativas es obligatorio y es verificado mediante mediciones precisas.

Métodos de Medición de Espesor

Existen diversas técnicas para medir el espesor de las placas de acero inoxidable, clasificadas generalmente en métodos de contacto y métodos sin contacto.

1. Métodos de Contacto (Mecánicos)

Estos métodos implican el contacto físico del instrumento con la superficie de la placa. Son generalmente económicos y fáciles de usar, ideales para mediciones en talleres o en campo.

1.1. Micrómetro (Palmer)

El micrómetro es una de las herramientas más comunes y precisas para medir el espesor de placas. Se basa en un tornillo micrométrico que permite una lectura de alta resolución.

• Funcionamiento: Consiste en un arco que contiene un husillo móvil (tornillo micrométrico) y un tope fijo. La placa se coloca entre ambos, y el husillo se aprieta suavemente hasta que hace contacto con ambas superficies. La lectura se realiza en una escala graduada en el cuerpo del micrómetro y en un tambor giratorio.
• Tipos:
  • Micrómetro de Exteriores: El más común, utilizado para medir el espesor de objetos planos o el diámetro exterior de piezas.
  • Micrómetro de Interiores: Para medir el diámetro interior de tubos o cavidades.
  • Micrómetro de Profundidad: Para medir la profundidad de ranuras o escalones.
• Ventajas: Alta precisión (hasta 0.001 mm o 0.0001 pulgadas), portátil, relativamente económico.
• Desventajas: Requiere acceso a ambas caras de la placa, puede ser lento para grandes volúmenes de medición, el operador debe tener cuidado de no aplicar demasiada fuerza para evitar deformaciones.

1.2. Calibrador Vernier (Pie de Rey)

El calibrador Vernier es una herramienta versátil que permite medir dimensiones exteriores, interiores y de profundidad. Aunque menos preciso que un micrómetro para el espesor, es útil para mediciones rápidas y en un rango más amplio.

• Funcionamiento: Posee dos mordazas, una fija y una móvil, que se deslizan a lo largo de una regla principal. La placa se coloca entre las mordazas, y la medición se lee combinando la escala principal con la escala Vernier o digital.
• Ventajas: Versátil, fácil de usar, rango de medición amplio, disponible en versiones digitales con lectura directa.
• Desventajas: Menor precisión que el micrómetro (típicamente 0.02 mm o 0.001 pulgadas), puede ser susceptible a errores de paralelismo si no se posiciona correctamente.

1.3. Medidor de Espesores con Sonda de Contacto (Dial Thickness Gauge)

Estos dispositivos están diseñados específicamente para medir el espesor de hojas o películas. Cuentan con una palanca o botón que levanta un yunque, permitiendo insertar el material. Una vez liberado, el yunque desciende y la medición se muestra en un dial o pantalla digital.

• Ventajas: Rápido, fácil de usar, ideal para materiales delgados y flexibles.
• Desventajas: Generalmente menos robusto que un micrómetro para placas muy gruesas, requiere acceso a ambas caras.

2. Métodos Sin Contacto (No Destructivos)

Estos métodos son ideales cuando el acceso a ambas caras de la placa es limitado, cuando se requiere medir en línea de producción o cuando la placa no debe ser dañada. Son particularmente útiles para mediciones en servicio o en componentes ya instalados.

2.1. Medición por Ultrasonidos

La medición por ultrasonidos es uno de los métodos no destructivos más populares y versátiles para determinar el espesor de materiales. Se utiliza ampliamente en inspecciones de calidad, mantenimiento predictivo y evaluación de la corrosión.

• Funcionamiento: Un transductor emite una onda ultrasónica que viaja a través del material hasta su superficie opuesta, donde se refleja y regresa al transductor. El equipo mide el tiempo que tarda la onda en realizar este viaje de ida y vuelta. Conociendo la velocidad del sonido en el material (que es una constante conocida para el acero inoxidable), el espesor se calcula mediante la fórmula: Espesor = (Velocidad del sonido × Tiempo de viaje) / 2.
• Ventajas: No destructivo, requiere acceso a una sola cara de la placa, rápido, portátil, puede medir a través de recubrimientos (con ciertas limitaciones), ideal para inspeccionar corrosión o adelgazamiento.
• Desventajas: Requiere un acoplante (gel o líquido) entre el transductor y la superficie, la superficie debe estar limpia y lisa, la precisión puede verse afectada por la rugosidad de la superficie o heterogeneidades internas, requiere calibración con bloques de espesor conocido.

2.2. Medición por Corrientes de Foucault (Eddy Current)

Este método se basa en los principios de inducción electromagnética y es adecuado para materiales conductores.

• Funcionamiento: Una bobina de sonda genera un campo magnético alterno que induce corrientes de Foucault en la placa de acero inoxidable. La presencia de la placa y su espesor afectan la impedancia de la bobina. Los cambios en la impedancia se correlacionan con el espesor del material.
• Ventajas: No destructivo, rápido, no requiere acoplante, ideal para mediciones de espesores muy delgados y recubrimientos no conductores sobre metales base.
• Desventajas: Sensible a la conductividad y permeabilidad magnética del material (lo que puede ser un problema si hay variaciones en la aleación de acero inoxidable), requiere calibración específica para el material, la profundidad de penetración es limitada.

2.3. Medición Láser

Los sistemas de medición láser utilizan principios ópticos para determinar el espesor con alta velocidad y precisión.

• Funcionamiento: Un sensor láser emite un haz de luz sobre la superficie de la placa. La luz reflejada es capturada por un detector. Utilizando triangulación o el tiempo de vuelo de la luz, el sensor puede determinar la distancia a la superficie. Para medir el espesor, se pueden usar dos sensores láser (uno en cada lado de la placa) o un sensor que mide la distancia a una superficie de referencia y luego a la placa.
• Ventajas: Muy alta velocidad de medición, no destructivo, no requiere contacto físico ni acoplante, ideal para mediciones en línea de producción y para objetos en movimiento, muy alta precisión.
• Desventajas: Costo inicial elevado, sensible a la reflectividad y rugosidad de la superficie, puede ser afectado por el polvo o la humedad en el ambiente, requiere una alineación precisa.

2.4. Radiografía (Rayos X o Gamma)

Aunque menos común para la medición rutinaria de espesores en comparación con los ultrasonidos, la radiografía puede utilizarse en situaciones específicas, especialmente si se necesitan inspecciones internas o si hay presencia de defectos.

• Funcionamiento: Se pasa radiación (Rayos X o Gamma) a través de la placa. La atenuación de la radiación es proporcional al espesor y la densidad del material. Al medir la intensidad de la radiación después de pasar por la placa y compararla con una referencia, se puede inferir el espesor.
• Ventajas: Permite detectar defectos internos simultáneamente, no destructivo.
• Desventajas: Costoso, peligroso (requiere estrictas medidas de seguridad), lento, no es un método primario para solo medir espesor.

Factores que Afectan la Medición

La precisión de la medición del espesor puede verse influenciada por varios factores:

• Temperatura: La temperatura puede afectar las dimensiones del material (expansión/contracción) y la velocidad del sonido en los métodos ultrasónicos. Es crucial realizar mediciones a una temperatura estable o aplicar correcciones.
• Condición de la Superficie: Óxido, suciedad, pintura, recubrimientos o una superficie rugosa pueden interferir con la señal ultrasónica o el contacto mecánico, llevando a lecturas erróneas. La limpieza y preparación de la superficie son clave.
• Calibración del Equipo: Todos los instrumentos de medición deben ser calibrados regularmente con patrones de espesor conocidos y trazables para garantizar su precisión. Una calibración adecuada es fundamental.
• Técnica del Operador: En los métodos manuales, la habilidad y experiencia del operador pueden influir en la consistencia y precisión de las lecturas.
• Geometría de la Pieza: Las curvas, esquinas o formas irregulares pueden dificultar la medición precisa, especialmente con métodos de contacto.

Tabla Comparativa de Métodos Comunes

Preguntas Frecuentes (FAQ)

¿Por qué es tan importante la medición precisa del espesor en el acero inoxidable?

Es crucial para garantizar la integridad estructural y la seguridad de los componentes, optimizar el uso del material para controlar los costos, asegurar la resistencia a la corrosión a largo plazo y cumplir con las normativas y estándares industriales.

¿Cuál es el método más preciso para medir el espesor de una placa de acero inoxidable?

Para mediciones de laboratorio en piezas accesibles, un micrómetro de alta calidad es extremadamente preciso. Para mediciones en línea o en campo sin acceso a ambas caras, los sistemas láser y los medidores ultrasónicos avanzados pueden ofrecer una precisión comparable, dependiendo de la aplicación y el rango de espesor.

¿Puedo medir el espesor de una placa de acero inoxidable si está pintada o recubierta?

Sí, los métodos ultrasónicos generalmente pueden medir el espesor del metal base a través de recubrimientos no metálicos (como pintura o epoxi), siempre que la capa de recubrimiento no sea excesivamente gruesa y se utilice el acoplante adecuado. Los sistemas láser y de corrientes de Foucault también pueden ser adecuados para ciertas combinaciones de recubrimiento y sustrato.

¿Qué tan seguido debo calibrar mi equipo de medición de espesor?

La frecuencia de calibración depende del tipo de instrumento, la frecuencia de uso, las condiciones ambientales y los requisitos de calidad internos o externos. Generalmente, se recomienda una calibración anual por un laboratorio acreditado, aunque para equipos de alto uso o en entornos exigentes, la calibración podría ser más frecuente (ej. trimestral o semestral) o verificaciones diarias con bloques patrón.

¿La temperatura del acero inoxidable afecta la medición del espesor?

Sí, la temperatura puede afectar la medición. Los metales se expanden y contraen con los cambios de temperatura, lo que altera ligeramente su espesor real. Además, en los métodos ultrasónicos, la velocidad del sonido en el material varía con la temperatura, lo que puede llevar a lecturas incorrectas si no se compensa adecuadamente. Es preferible medir a temperatura ambiente o usar equipos con compensación de temperatura.

¿Qué método es mejor para medir el espesor de corrosión en una tubería de acero inoxidable?

El método ultrasónico es el más adecuado y ampliamente utilizado para medir el espesor restante de la pared en tuberías y recipientes de acero inoxidable, especialmente para detectar y cuantificar la corrosión o la erosión. Permite realizar mediciones desde una sola cara sin necesidad de detener la operación o dañar la tubería.

La elección del método de medición de espesor para placas de acero inoxidable dependerá de factores como la precisión requerida, el acceso a las superficies, el volumen de mediciones, el presupuesto y si la pieza está en producción o en servicio. Al comprender las ventajas y limitaciones de cada técnica, los profesionales pueden seleccionar la herramienta más adecuada para garantizar la calidad, seguridad y eficiencia en sus proyectos con este material tan versátil.
