Pinzas de Puesta a Tierra ATEX: Seguridad Esencial

En el corazón de la seguridad industrial y la protección contra riesgos eléctricos, las pinzas de puesta a tierra desempeñan un papel fundamental. Estos dispositivos, a menudo subestimados, son la primera línea de defensa para prevenir la acumulación de cargas electrostáticas y garantizar un camino seguro para la corriente en caso de una falla. Su correcta aplicación es vital, especialmente en entornos donde la presencia de gases o polvos inflamables convierte cualquier chispa en un peligro potencial. Es aquí donde las pinzas con certificación ATEX no son solo una opción, sino una necesidad imperante, ofreciendo una tranquilidad inestimable en las condiciones más exigentes.

La Vital Importancia de la Puesta a Tierra en Entornos Industriales

La electricidad, indispensable en la industria moderna, conlleva riesgos inherentes si no se maneja con la debida precaución. La acumulación de cargas electrostáticas, las descargas accidentales o los cortocircuitos pueden tener consecuencias devastadoras, desde daños a equipos sensibles hasta incendios, explosiones y, lo más grave, lesiones o pérdida de vidas humanas. La puesta a tierra es el proceso mediante el cual se crea un camino de baja resistencia para la corriente eléctrica hacia la tierra, disipando cualquier carga peligrosa y manteniendo el potencial de los equipos a un nivel seguro.

En industrias como la química, petroquímica, farmacéutica, alimentaria o cualquier lugar donde se manipulen materiales inflamables, la necesidad de una puesta a tierra efectiva se multiplica. Un pequeño descuido puede desencadenar una catástrofe. Por ello, contar con herramientas de conexión a tierra fiables y robustas es no solo una buena práctica, sino una obligación legal y ética para la protección de todos los involucrados.

¿Qué Son las Pinzas de Conexión a Tierra y Por Qué Son Cruciales?

Las pinzas de conexión a tierra son dispositivos diseñados para establecer una conexión eléctrica segura entre un equipo o estructura y el sistema de puesta a tierra. Su propósito es asegurar que cualquier carga eléctrica acumulada o corriente de falla sea desviada de manera segura hacia la tierra, evitando así la formación de arcos eléctricos, chispas o descargas que puedan encender atmósferas explosivas. Más allá de su función básica, la calidad de una pinza de puesta a tierra se mide por su capacidad para mantener una conexión robusta y de baja resistencia, incluso en condiciones adversas.

Pinzas de Conexión a Tierra ATEX: Un Estándar de Seguridad Superior

Cuando hablamos de ambientes potencialmente explosivos, la certificación ATEX (Atmosphères Explosibles) es el sello de oro en seguridad. Las pinzas con certificación ATEX están diseñadas y probadas para operar de manera segura en zonas clasificadas, donde la presencia de gases, vapores, nieblas o polvos combustibles puede crear una atmósfera explosiva. Estas pinzas se distinguen por varias características clave:

• Gran Poder de Mordedura: Aseguran una conexión firme y de baja resistencia incluso en superficies comprometidas por óxido, corrosión, pintura o restos de producto, garantizando la disipación efectiva de la carga.
• Resistencia a Entornos Hostiles: Fabricadas con materiales duraderos y resistentes a la corrosión, como el acero inoxidable 316L, son ideales para ambientes químicamente agresivos o con alta humedad.
• Clasificación Específica: Se clasifican según el tipo de atmósfera explosiva (gas o polvo) y el nivel de riesgo. Las clasificaciones como Ex II 1 GD T6, Ex II 2 GD T6 y Ex II 2 G T6 indican que son aptas para las zonas más exigentes (Zona 0, 1, 2 para gases y Zona 20, 21, 22 para polvos). La elección de la certificación adecuada para las necesidades reales del cliente se traduce en un ahorro importante al no sobredimensionar la inversión.

Tipos de Pinzas ATEX y Sus Aplicaciones Específicas

La diversidad de operaciones industriales requiere una gama variada de pinzas de puesta a tierra. Cada tipo está diseñado para optimizar la seguridad y la eficiencia en situaciones particulares:

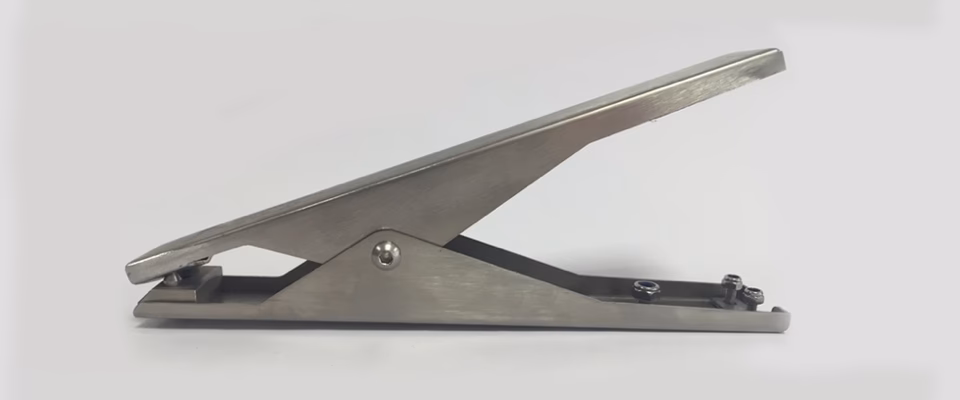

La elección del material es crítica; el acero inoxidable es preferido en muchos casos por su excepcional resistencia a la corrosión y durabilidad, lo que garantiza una vida útil más prolongada y un rendimiento constante en ambientes agresivos. Esto es especialmente cierto para pinzas como la GRD-10406-1, fabricada en acero inoxidable 316L, que ofrece una fiabilidad superior en los entornos más desafiantes.

¿Cómo Realizar una Puesta a Tierra Correcta con una Pinza?

La correcta conexión de una pinza de puesta a tierra es tan importante como la calidad de la pinza misma. Un procedimiento inadecuado puede anular todos los beneficios de seguridad. A continuación, se detallan los pasos para una puesta a tierra efectiva:

1. Preparación del Punto de Conexión: Asegúrese de que la superficie donde se conectará la pinza esté lo más limpia posible, libre de pintura, óxido o suciedad que pueda impedir una buena conductividad.
2. Conexión de la Pinza de Puesta a Tierra Principal: Conecte la pinza principal de puesta a tierra al conductor de protección o directamente a la toma de tierra del cuadro de baja tensión (BT). Esta es la base de todo el sistema de seguridad.
3. Conexión de las Pinzas del Equipo: Una vez asegurada la conexión a tierra principal, proceda a conectar las pinzas secundarias del equipo.
• Para líneas aéreas: Utilice las pértigas adecuadas para BT para conectar las pinzas al neutro y a cada una de las tres fases. Las pértigas proporcionan el aislamiento necesario para trabajar con seguridad a distancia.
• Para cuadros de BT: Si se trata de cuadros de baja tensión, las pinzas se conectan directamente al neutro y a cada una de las tres fases mediante los terminales adecuados. Es crucial verificar que la conexión sea firme y segura en cada punto.
4. Verificación: Una vez realizadas todas las conexiones, es recomendable verificar la continuidad y la baja resistencia de la puesta a tierra con un equipo de medición adecuado. Esto asegura que el camino de la corriente es efectivo y seguro.

Este proceso debe ser realizado por personal cualificado y siguiendo estrictamente los protocolos de seguridad establecidos, así como las normativas locales e internacionales.

Consideraciones Adicionales para la Selección y Mantenimiento

Más allá de la certificación ATEX, otros factores influyen en la elección y el rendimiento de las pinzas de puesta a tierra:

• Diseño y Ergonomía: Una pinza fácil de manipular, incluso con guantes, mejora la eficiencia y reduce el riesgo de errores.
• Durabilidad: La construcción robusta y los materiales de alta calidad garantizan una vida útil prolongada, incluso en condiciones de uso intensivo.
• Mantenimiento: Inspeccione regularmente las pinzas en busca de daños, corrosión o desgaste. Una pinza dañada puede comprometer la seguridad. Limpie los puntos de contacto para asegurar una conductividad óptima.

Preguntas Frecuentes sobre Pinzas de Puesta a Tierra

¿Qué significa la certificación ATEX y por qué es importante para las pinzas de puesta a tierra?
La certificación ATEX indica que una pinza de puesta a tierra ha sido diseñada y probada para ser segura en atmósferas explosivas. Es crucial porque garantiza que la pinza no generará chispas o calor que puedan encender gases, vapores, nieblas o polvos combustibles presentes en el ambiente, previniendo así explosiones y salvaguardando vidas y bienes.

¿Por qué es importante el acero inoxidable en las pinzas de puesta a tierra, especialmente en ambientes industriales?
El acero inoxidable, particularmente el 316L, es crucial por su excepcional resistencia a la corrosión. En ambientes industriales, donde puede haber exposición a productos químicos, humedad, salinidad o condiciones climáticas adversas, el acero inoxidable asegura que la pinza mantenga su integridad estructural y, lo que es más importante, su capacidad conductiva a lo largo del tiempo, garantizando una conexión fiable y segura sin degradación por óxido o corrosión.

¿Puedo usar cualquier pinza de puesta a tierra en cualquier situación?
No. La selección de la pinza de puesta a tierra debe basarse en el tipo de ambiente (normal o ATEX), el tamaño y tipo de equipo a conectar (pequeños contenedores, camiones, superficies planas o tubulares), y las condiciones de la superficie (presencia de óxido, pintura). Usar una pinza inadecuada puede comprometer la seguridad y la eficacia de la puesta a tierra.

¿Cuál es la diferencia entre pinzas para BT y para líneas aéreas en el proceso de conexión?
La principal diferencia radica en el método de conexión y las herramientas auxiliares. Para cuadros de Baja Tensión (BT), las pinzas se conectan directamente a los terminales adecuados. Para líneas aéreas, se utilizan pértigas especiales que permiten al operario conectar las pinzas a distancia, proporcionando un aislamiento de seguridad vital frente a la altura y el riesgo eléctrico directo.

¿Cuándo debo usar una pinza de puesta a tierra semipermanente?
Una pinza semipermanente, como la de tipo C (GRD-10490-1), es ideal para situaciones donde la conexión de puesta a tierra debe permanecer por períodos prolongados, superiores a 24 horas, o para instalaciones fijas que requieren una conexión estable pero no necesariamente permanente. Su diseño facilita una instalación y desconexión rápida, pero con la robustez necesaria para una conexión duradera.

Conclusión

La puesta a tierra es un pilar irremplazable de la seguridad industrial, y las pinzas de conexión a tierra son sus herramientas más visibles y operativas. La elección de la pinza correcta, especialmente aquellas con certificación ATEX y fabricadas con materiales resistentes como el acero inoxidable, no es un lujo, sino una inversión esencial en la protección de personas y propiedades. Al comprender su funcionamiento, sus tipos y el proceso de conexión, las empresas pueden fortalecer significativamente sus protocolos de seguridad, garantizando un entorno de trabajo más seguro y productivo. La prevención de riesgos comienza con la atención a los detalles, y en el caso de la electricidad, una conexión a tierra segura es el primer y más crítico detalle.
