Acero Estructural PTR: Guía Completa

El acero es un material fundamental en la ingeniería y la construcción moderna, y dentro de su vasto universo, el Acero Estructural PTR (Perfil Tubular Rectangular) se destaca como un componente esencial. Reconocido por su versatilidad y resistencia, este tipo de perfil tubular se ha convertido en la columna vertebral de innumerables estructuras, desde edificios industriales hasta elementos decorativos en el diseño arquitectónico. Su diseño hueco y su forma rectangular le confieren propiedades únicas que lo hacen ideal para una amplia gama de aplicaciones, brindando soluciones eficientes y duraderas.

¿Qué es el Acero Estructural PTR?

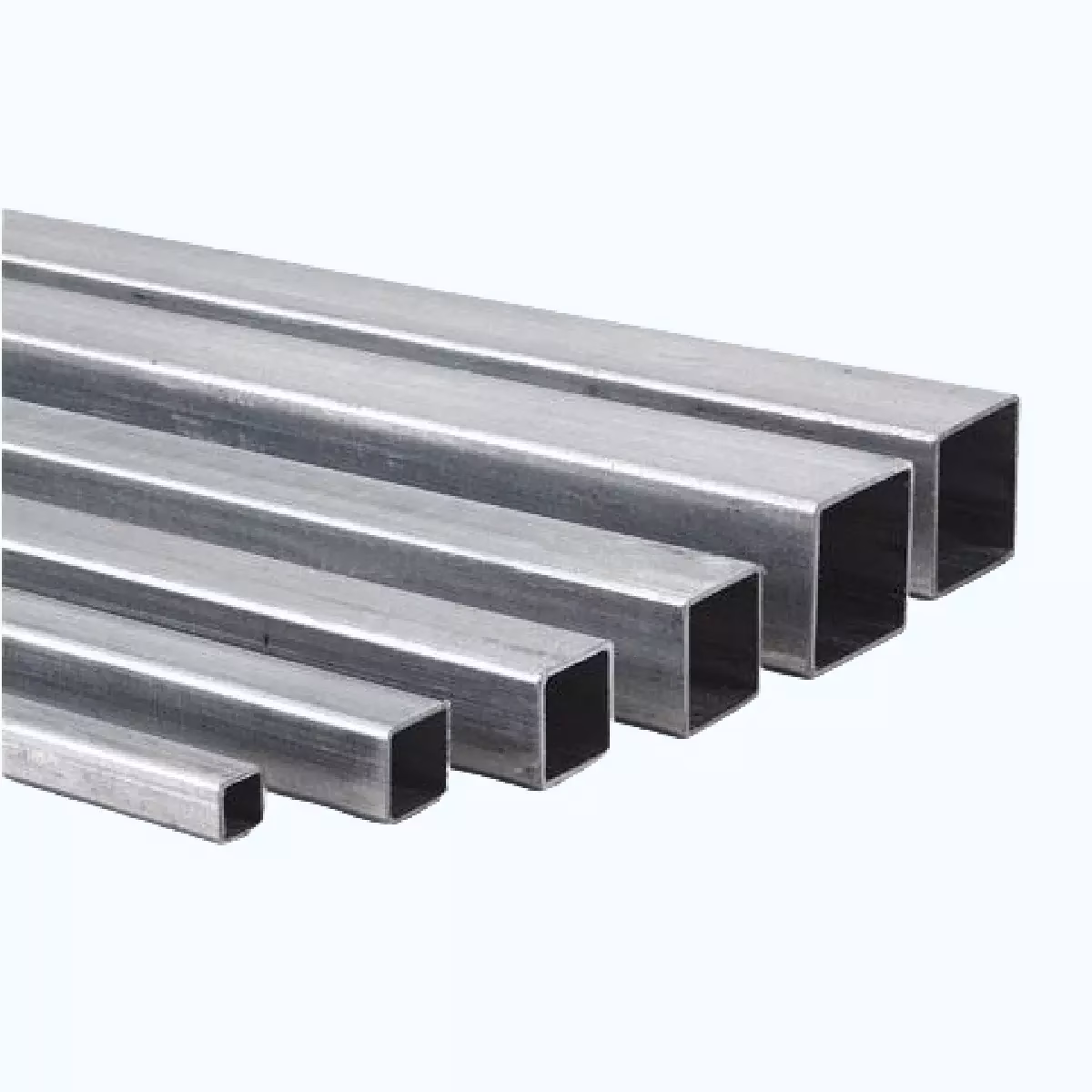

El Acero Estructural PTR, como su nombre lo indica, es un Perfil Tubular Rectangular fabricado en acero. Se caracteriza por ser una barra de acero hueca con una sección transversal de forma rectangular. Esta configuración hueca es clave para su rendimiento, ya que permite una excelente relación entre resistencia y peso. A diferencia de las barras macizas, el PTR distribuye la masa de manera más eficiente, concentrando el material en los puntos donde se genera la mayor tensión, es decir, en los bordes exteriores de la sección. Esto se traduce en una mayor resistencia a la flexión y a la torsión con una cantidad menor de material, lo que lo hace muy eficiente en términos de costo y manejo.

Estos perfiles se producen mediante procesos de conformado en frío o en caliente, donde láminas de acero son dobladas y soldadas longitudinalmente para formar la sección deseada. La calidad del acero utilizado, generalmente aceros al carbono de baja aleación, asegura propiedades mecánicas óptimas para soportar cargas estructurales.

Características Principales del PTR

• Forma: Rectangular hueca.
• Material: Acero, comúnmente aceros al carbono.
• Resistencia: Alta resistencia a la flexión, torsión y compresión.
• Peso: Eficiente relación resistencia-peso debido a su diseño hueco.
• Versatilidad: Amplia gama de tamaños y espesores de pared (calibres).
• Facilidad de Fabricación: Permite cortes, soldaduras y uniones sencillas.

Variaciones en el Peso Teórico y Calibres

Es importante comprender que el peso del acero estructural PTR, aunque se basa en cálculos teóricos, puede presentar variaciones en la práctica debido a las tolerancias de fabricación. Estas tolerancias son estándares en la industria y aseguran que el producto final cumpla con ciertos rangos aceptables.

• Calibres 11 y más delgados: El peso teórico está sujeto a una variación de +/- 5%. Esto se debe a que los procesos de conformado para materiales más delgados son más precisos y permiten un control más estricto del espesor de la pared.
• Calibres 10 y más gruesos: El peso teórico puede variar hasta en +/- 10%. En calibres más gruesos, las tolerancias de laminación y conformado son naturalmente mayores, lo que puede resultar en una mayor fluctuación en el espesor de la pared y, consecuentemente, en el peso final del perfil.

Estas variaciones son consideradas normales dentro de la industria y deben ser tenidas en cuenta al momento de calcular cargas y presupuestos para proyectos específicos. Es fundamental trabajar con proveedores confiables que cumplan con las normativas de calidad y tolerancias establecidas.

Aplicaciones del Acero Estructural PTR

La versatilidad del acero estructural PTR lo convierte en un material indispensable en una multitud de sectores. Su capacidad para soportar cargas significativas, combinada con su facilidad de manipulación, lo posiciona como una opción preferente en proyectos de diversas escalas y complejidades.

Construcción Civil y Arquitectura

• Estructuras de Edificios: Columnas, vigas y marcos para naves industriales, almacenes, centros comerciales y edificios residenciales de varios pisos.
• Techados y Cubiertas: Elementos de soporte para techos ligeros y pesados, incluyendo estructuras para paneles solares.
• Pasarelas y Puentes Peatonales: Su ligereza y resistencia lo hacen ideal para estas construcciones.
• Cimentaciones: En algunos casos, como pilotes o refuerzos temporales.
• Marcos de Puertas y Ventanas: Especialmente en diseños industriales o de gran tamaño.

Industria y Manufactura

• Maquinaria Pesada: Fabricación de bastidores y soportes para equipos industriales.
• Estanterías y Racks: Sistemas de almacenamiento de alta resistencia para bodegas y almacenes.
• Transporte: Chasis de vehículos, remolques y carrocerías de camiones y autobuses.
• Andamios y Plataformas de Trabajo: Estructuras robustas y seguras para trabajos en altura.

Mobiliario Urbano y Diseño

• Mobiliario: Mesas, sillas, estanterías y elementos decorativos con un estilo moderno e industrial.
• Barandales y Rejas: Diseños estéticos y seguros para balcones, escaleras y perímetros.
• Señalización: Postes y estructuras para letreros y vallas publicitarias.

Agricultura y Otros Usos

• Invernaderos: Estructuras resistentes para el cultivo protegido.
• Corrales y Cercas: Delimitaciones duraderas para ganado.
• Equipamiento Deportivo: Marcos para porterías, canastas de baloncesto, etc.

Ventajas de Utilizar Acero Estructural PTR

La elección del PTR en un proyecto no es arbitraria; se basa en una serie de beneficios inherentes a su diseño y propiedades. Estos lo convierten en una opción eficiente y económica a largo plazo.

• Alta Resistencia a la Torsión: La forma rectangular hueca proporciona una excelente resistencia a las fuerzas de torsión, lo que es crucial en muchas aplicaciones estructurales.
• Ligereza Estructural: Al ser hueco, el PTR es significativamente más ligero que un perfil macizo de acero con resistencia comparable. Esto reduce el peso total de la estructura, disminuye los costos de transporte y facilita la manipulación e instalación.
• Optimización del Espacio: Su diseño compacto permite maximizar el espacio útil en las estructuras, especialmente en elementos verticales como columnas.
• Facilidad de Fabricación y Montaje: El PTR se puede cortar, soldar, perforar y unir con relativa facilidad, lo que agiliza los tiempos de fabricación y reduce los costos de mano de obra en el sitio.
• Estética Limpia: Su superficie lisa y sus líneas definidas ofrecen una apariencia moderna y limpia, lo que lo hace adecuado para aplicaciones donde el aspecto visual es importante.
• Durabilidad: Como todo acero, el PTR es un material de larga duración, especialmente si se le da un tratamiento superficial adecuado (pintura, galvanizado) para protegerlo contra la corrosión.
• Sostenibilidad: El acero es un material 100% reciclable, lo que contribuye a la sostenibilidad de los proyectos de construcción.

Comparativa: PTR vs. Otros Perfiles Estructurales

Para comprender mejor las ventajas del PTR, es útil compararlo con otros perfiles de acero comunes. Cada tipo de perfil tiene sus propias fortalezas y debilidades, lo que los hace más adecuados para diferentes tipos de cargas y aplicaciones.

Como se observa, el PTR y el PTS (Perfil Tubular Cuadrado) comparten muchas ventajas, especialmente en cuanto a resistencia torsional y estética cerrada, lo que los diferencia de las vigas I y los canales U, que son más abiertos y, por lo tanto, más propensos a la acumulación de suciedad y requieren mayor atención en la protección contra la corrosión en sus superficies internas no accesibles.

Consideraciones al Seleccionar Acero Estructural PTR

Al elegir el PTR para un proyecto, varios factores deben ser considerados para asegurar su idoneidad y eficiencia:

• Cargas y Esfuerzos: Es fundamental calcular con precisión las cargas que la estructura deberá soportar (compresión, tensión, flexión, torsión) para determinar el tamaño y calibre adecuados del PTR.
• Ambiente: En entornos corrosivos (alta humedad, exposición a químicos, ambientes marinos), el PTR debe recibir tratamientos superficiales como galvanizado en caliente o recubrimientos epóxicos para prolongar su vida útil.
• Uniones y Soldadura: Aunque el PTR es fácil de soldar, es crucial utilizar los procedimientos y materiales de soldadura correctos para asegurar la integridad estructural de las uniones.
• Normativas y Estándares: Asegurarse de que el PTR cumpla con las normativas locales e internacionales de calidad y seguridad estructural.
• Disponibilidad: Verificar la disponibilidad de los tamaños y calibres requeridos en el mercado para evitar retrasos en el proyecto.

Preguntas Frecuentes sobre el Acero Estructural PTR

¿Cuál es la diferencia principal entre PTR y PTS?

La diferencia principal radica en su forma. El PTR es un Perfil Tubular Rectangular, mientras que el PTS es un Perfil Tubular Cuadrado. Ambos son huecos y ofrecen buena resistencia a la torsión, pero la forma rectangular del PTR puede ser más eficiente para ciertas cargas de flexión o para adaptarse a espacios específicos.

¿Se puede soldar el PTR?

Sí, el acero estructural PTR es altamente soldable. Se pueden utilizar diversos métodos de soldadura, como la soldadura por arco metálico protegido (SMAW), la soldadura MIG/MAG (GMAW) o la soldadura TIG (GTAW), dependiendo de la aplicación y el espesor del material. Es importante seguir los procedimientos de soldadura adecuados para garantizar la resistencia de la unión.

¿Cómo se mide el calibre del PTR?

El calibre en el PTR se refiere al espesor de la pared del perfil. Un número de calibre más bajo indica una pared más gruesa, y un número de calibre más alto indica una pared más delgada. Por ejemplo, un calibre 10 es más grueso que un calibre 11 o 14. Las dimensiones externas del rectángulo (ej. 4x2 pulgadas) y el calibre (ej. calibre 14) son las medidas clave para especificar un PTR.

¿Es el PTR resistente a la corrosión?

El PTR, al ser acero al carbono, no es intrínsecamente resistente a la corrosión como el acero inoxidable. Sin embargo, puede protegerse eficazmente mediante tratamientos superficiales como la pintura anticorrosiva, el galvanizado en caliente (inmersión en zinc fundido) o la aplicación de recubrimientos especializados. Para ambientes exteriores o húmedos, la protección es esencial.

¿Para qué tipo de proyectos se recomienda el PTR?

El PTR es ideal para proyectos que requieren una alta resistencia con un peso relativamente bajo. Es comúnmente utilizado en estructuras de edificios (columnas y vigas secundarias), marcos de maquinaria, estructuras de techado, pasarelas, barandales, estanterías industriales, mobiliario moderno y cualquier aplicación donde se necesite una sección estructural limpia y eficiente.

¿Qué significa la variación de peso en el PTR (ej. +/- 5% o +/- 10%)?

Esta variación se refiere a las tolerancias de fabricación. Significa que el peso real del perfil puede ser ligeramente mayor o menor que el peso teórico especificado. Por ejemplo, una variación de +/- 5% indica que el peso real estará dentro de un rango del 5% por encima o por debajo del peso nominal. Estas tolerancias son normales en la industria del acero y se deben a pequeñas fluctuaciones en el espesor del material durante el proceso de laminación y conformado.

El acero estructural PTR es un componente indispensable en el arsenal de cualquier ingeniero o constructor. Su combinación única de resistencia, ligereza y versatilidad lo posiciona como una solución óptima para una amplia gama de aplicaciones, desde las más robustas estructuras industriales hasta los más finos detalles arquitectónicos. Comprender sus propiedades, sus ventajas y las consideraciones para su selección es clave para aprovechar al máximo su potencial en sus proyectos. Al elegir PTR, no solo se opta por un material eficiente, sino por la garantía de durabilidad y rendimiento en el tiempo.
