El acero inoxidable es un material omnipresente en la industria moderna, reconocido por su resistencia a la corrosión, durabilidad y estética. Dentro de sus múltiples aplicaciones, los perfiles estructurales juegan un papel fundamental, siendo la columna vertebral de innumerables construcciones y maquinarias. En este artículo, exploraremos en profundidad los requisitos, la fabricación y las aplicaciones de los perfiles de acero inoxidable, centrándonos en los populares tipos UPN, UB y UC, desvelando por qué son la elección preferida en proyectos que demandan fiabilidad y sostenibilidad.

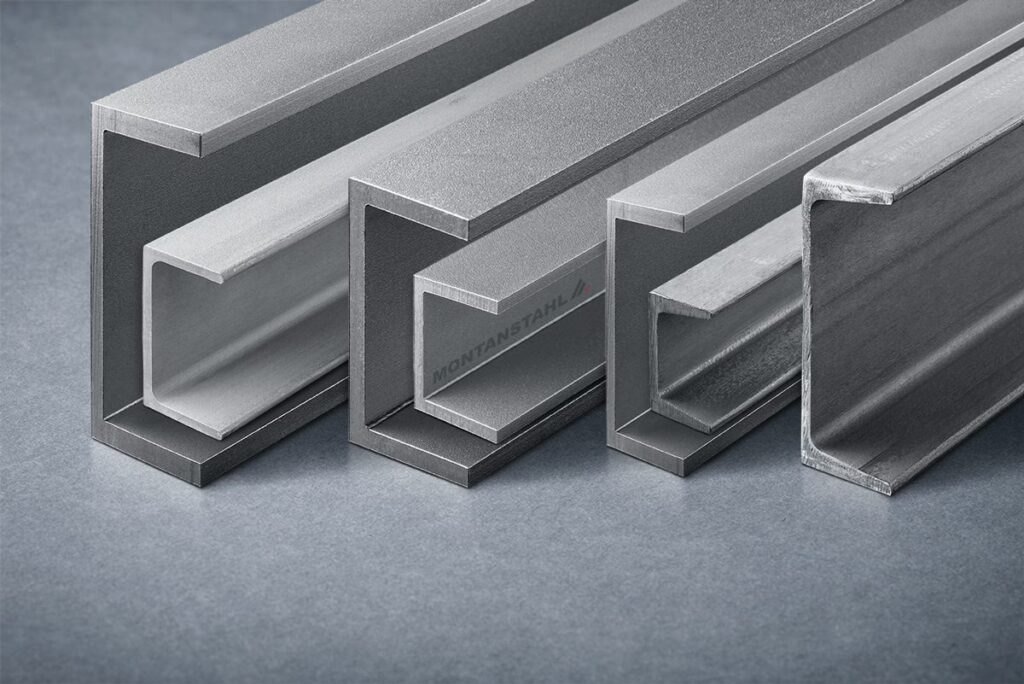

¿Qué son los perfiles UPN de Acero Inoxidable?
Los perfiles UPN, también conocidos como Perfiles U Normales, son elementos estructurales estandarizados dimensionalmente conforme a la norma EN 10365, con tolerancias de fabricación definidas por la norma EN 10279:2000. Su diseño distintivo en forma de U los hace fácilmente reconocibles y altamente funcionales.
Una característica clave de los perfiles UPN es la geometría de sus alas. Las caras exteriores de estas alas son perfectamente perpendiculares al alma del perfil, que es la parte central y vertical. Sin embargo, las caras interiores de las alas presentan una inclinación del 8% hacia el alma. Esta inclinación significa que el espesor de las alas disminuye progresivamente a medida que se alejan del alma. Las aristas interiores de las alas son redondeadas, mientras que las exteriores son vivas, lo que contribuye a su robustez y a la facilidad de manipulación en ciertos procesos.
Los perfiles UPN encuentran una amplia gama de aplicaciones tanto en el comercio como en la industria, siendo elementos esenciales en la construcción de maquinaria y equipos pesados. Su uso se valora por la alta flexibilidad que ofrecen en la composición de estructuras, permitiendo diseños innovadores y adaptables. Además, facilitan una construcción rápida y económica, en gran parte gracias a la posibilidad de prefabricación en el proceso de producción de acero.
El cálculo de las dimensiones de un perfil UPN es fundamental para su correcta aplicación. El ancho total de las alas (b) está directamente relacionado con la altura nominal (h) del perfil, siguiendo la fórmula: b = h/4 + 25 mm. Esta relación asegura una proporcionalidad que garantiza la integridad estructural. En la construcción, los perfiles UPN son ideales para funciones como correas, dinteles, soportes, estructuras para escaleras, y como pilares o refuerzos estructurales, especialmente cuando se sueldan los extremos de las alas para formar secciones cerradas que incluso pueden albergar conducciones internas.
Fabricación de Perfiles de Acero Inoxidable: Laminación y Soldadura Láser
La producción de perfiles de acero inoxidable es un proceso que combina tecnología avanzada y precisión para garantizar la calidad y las propiedades mecánicas del material. La mayoría de estos perfiles se fabrican empleando sistemas de laminación en caliente y líneas automatizadas de soldadura láser.
La laminación en caliente es un proceso donde el acero inoxidable se calienta a altas temperaturas y luego se pasa a través de rodillos para darle la forma deseada. Este método no solo conforma el perfil, sino que también mejora la microestructura del acero, confiriéndole mayor resistencia y tenacidad. Es un proceso eficiente para producir grandes volúmenes de perfiles con características uniformes.
Por otro lado, la soldadura láser es una técnica de unión de alta precisión que se utiliza especialmente en la fabricación de perfiles que requieren uniones limpias, mínimas deformaciones y excelentes propiedades mecánicas. Las líneas automatizadas con soldadura láser permiten una producción eficiente y con una calidad de acabado superior, lo cual es crucial para perfiles estructurales que estarán expuestos a diversas condiciones ambientales y cargas.
En cuanto a la disponibilidad, los perfiles de acero inoxidable son relativamente fáciles de conseguir en dimensiones más pequeñas, específicamente hasta 100 mm (o 4 pulgadas). Sin embargo, a medida que la necesidad de perfiles de mayor tamaño en pulgadas aumenta, la disponibilidad en el mercado se vuelve considerablemente más limitada, lo que puede requerir pedidos especiales o tiempos de espera más largos.
Perfiles UB y UC de Acero Inoxidable: La Versatilidad de Bridas Paralelas
Además de los perfiles UPN, los perfiles UB (Universal Beams o Vigas Universales) y UC (Universal Columns o Columnas Universales) representan otra categoría fundamental en el acero inoxidable estructural. Estos perfiles se distinguen por tener la superficie de sus bridas completamente paralelas entre sí, a diferencia de la inclinación presente en los UPN.
Las tolerancias de fabricación para los perfiles UB y UC se definen de acuerdo con la norma ASTM A 484. Para los perfiles soldados con láser, existe un estándar adicional, la norma ASTM A1069, que establece requisitos más específicos para garantizar la integridad de las uniones soldadas. Esta estandarización asegura que los perfiles cumplan con las especificaciones de rendimiento y calidad necesarias para sus aplicaciones.
Las partes horizontales, tanto superior como inferior, de estos perfiles se denominan bridas, mientras que la parte central y vertical que las une se conoce como alma. La geometría de bridas paralelas de los perfiles UB y UC ofrece ventajas significativas en términos de conexión y montaje. Estos perfiles pueden ser atornillados, soldados, laminados en caliente o incluso extruidos, lo que les confiere una gran versatilidad en las técnicas de unión y fabricación.
Al igual que los UPN, las vigas y columnas de acero inoxidable universales (UB y UC) son ampliamente utilizadas en el comercio, la industria, la maquinaria y los equipos de construcción. Su elección se debe a la alta flexibilidad de composición que brindan en los diseños estructurales, así como a la posibilidad de una construcción rápida y económica mediante la prefabricación. Estos perfiles son ideales para la creación de esqueletos estructurales robustos y duraderos, capaces de soportar cargas significativas y resistir ambientes desafiantes.
Comparativa de Perfiles UPN, UB y UC
Para comprender mejor las diferencias y aplicaciones específicas de cada tipo de perfil, la siguiente tabla resume sus características clave:
| Característica | Perfiles UPN | Perfiles UB y UC |
|---|---|---|
| Norma Dimensional | EN 10365 | ASTM A 484 (soldados: ASTM A1069) |
| Tolerancias | EN 10279:2000 | ASTM A 484 (soldados: ASTM A1069) |
| Geometría de Alas | Caras interiores inclinadas (8%), aristas interiores redondeadas. | Caras paralelas, aristas exteriores vivas. |
| Usos Principales | Correas, dinteles, soportes, estructuras de escaleras, pilares (al soldarse). | Vigas y columnas universales. |
| Métodos de Unión | Principalmente soldadura o atornillado. | Atornillar, soldar, laminar en caliente, extruir. |
| Disponibilidad | Buena hasta 100 mm. | Buena hasta 100 mm. |
Aplicaciones Comunes y Ventajas de los Perfiles de Acero Inoxidable
Los perfiles de acero inoxidable, ya sean UPN, UB o UC, son elementos estructurales de gran valor en diversas industrias debido a sus propiedades intrínsecas. Su excepcional resistencia a la corrosión los hace ideales para ambientes agresivos, como plantas químicas, instalaciones marinas o zonas con alta humedad. Esta resistencia asegura una vida útil prolongada de las estructuras, reduciendo los costos de mantenimiento y reemplazo a largo plazo.
En la construcción, estos perfiles son ampliamente utilizados como vigas de soporte, columnas, dinteles, correas en techos, y componentes en estructuras de escaleras y pasarelas. Su capacidad para ser prefabricados en taller acelera significativamente los tiempos de montaje en obra, lo que se traduce en una construcción más rápida y económica. Además, la posibilidad de soldar o atornillar estos perfiles permite una gran versatilidad en el diseño y la modificación de estructuras.
En la industria de maquinaria y equipos, los perfiles de acero inoxidable se emplean en la fabricación de chasis robustos, bastidores para equipos pesados, componentes de transportadores y maquinaria de procesamiento de alimentos o farmacéutica, donde la higiene y la resistencia a la oxidación son críticas. Su durabilidad y la facilidad de limpieza del acero inoxidable los hacen insustituibles en estos sectores.
La estética del acero inoxidable también es un factor importante. Su acabado brillante y moderno es valorado en proyectos arquitectónicos donde la estructura queda expuesta, combinando funcionalidad con diseño.
Sostenibilidad y Reciclaje de los Perfiles de Acero Inoxidable
Un aspecto crucial y cada vez más valorado de los perfiles de acero inoxidable es su contribución a la sostenibilidad ambiental. Estos perfiles se desarrollan mayoritariamente a partir de residuos, lo que significa que una parte significativa de su composición proviene de material reciclado. Este enfoque reduce la demanda de materias primas vírgenes y la energía necesaria para su extracción y procesamiento.
Además, al final de su vida útil, los perfiles de acero inoxidable son 100% reciclables. El acero inoxidable puede ser fundido y transformado en nuevos productos sin perder sus propiedades inherentes. Este ciclo de vida circular minimiza el impacto ambiental, reduce los residuos en vertederos y contribuye al ahorro de recursos naturales valiosos. La capacidad de reciclaje ilimitada del acero inoxidable lo convierte en una opción excepcionalmente ecológica para la construcción y la industria moderna.
Longitudes Disponibles y Especificaciones Adicionales
La disponibilidad de los perfiles de acero inoxidable en longitudes específicas es un factor importante para la planificación y ejecución de proyectos. Por ejemplo, los perfiles de acero inoxidable de Carril en C para Trabajos Pesados suelen estar disponibles en longitudes estándar de 4 metros (equivalente a 13.12 pies) o 6 metros (aproximadamente 19.68 pies). Estas longitudes son convenientes para una variedad de aplicaciones y facilitan el transporte y la manipulación en el sitio de trabajo.
Es importante destacar que ciertos perfiles están diseñados para ser compatibles con componentes específicos. Por ejemplo, el carril en C mencionado anteriormente solo funciona con el Empalme para Carril de acero inoxidable 024186 y con carros de acero inoxidable específicos, asegurando así la integridad y funcionalidad del sistema completo. Siempre es recomendable verificar las especificaciones del fabricante para asegurar la compatibilidad entre los perfiles y los accesorios.
Preguntas Frecuentes sobre Perfiles de Acero Inoxidable
A continuación, respondemos a algunas de las preguntas más comunes sobre los perfiles de acero inoxidable:
¿Cuáles son los requisitos para un perfil UPN de acero inoxidable?
Los perfiles UPN de acero inoxidable deben cumplir con la norma dimensional EN 10365 y sus tolerancias de fabricación están definidas por la norma EN 10279:2000. Esto asegura que el perfil tenga las dimensiones y propiedades mecánicas esperadas. Además, su diseño contempla caras exteriores de las alas perpendiculares al alma y caras interiores inclinadas en un 8%.

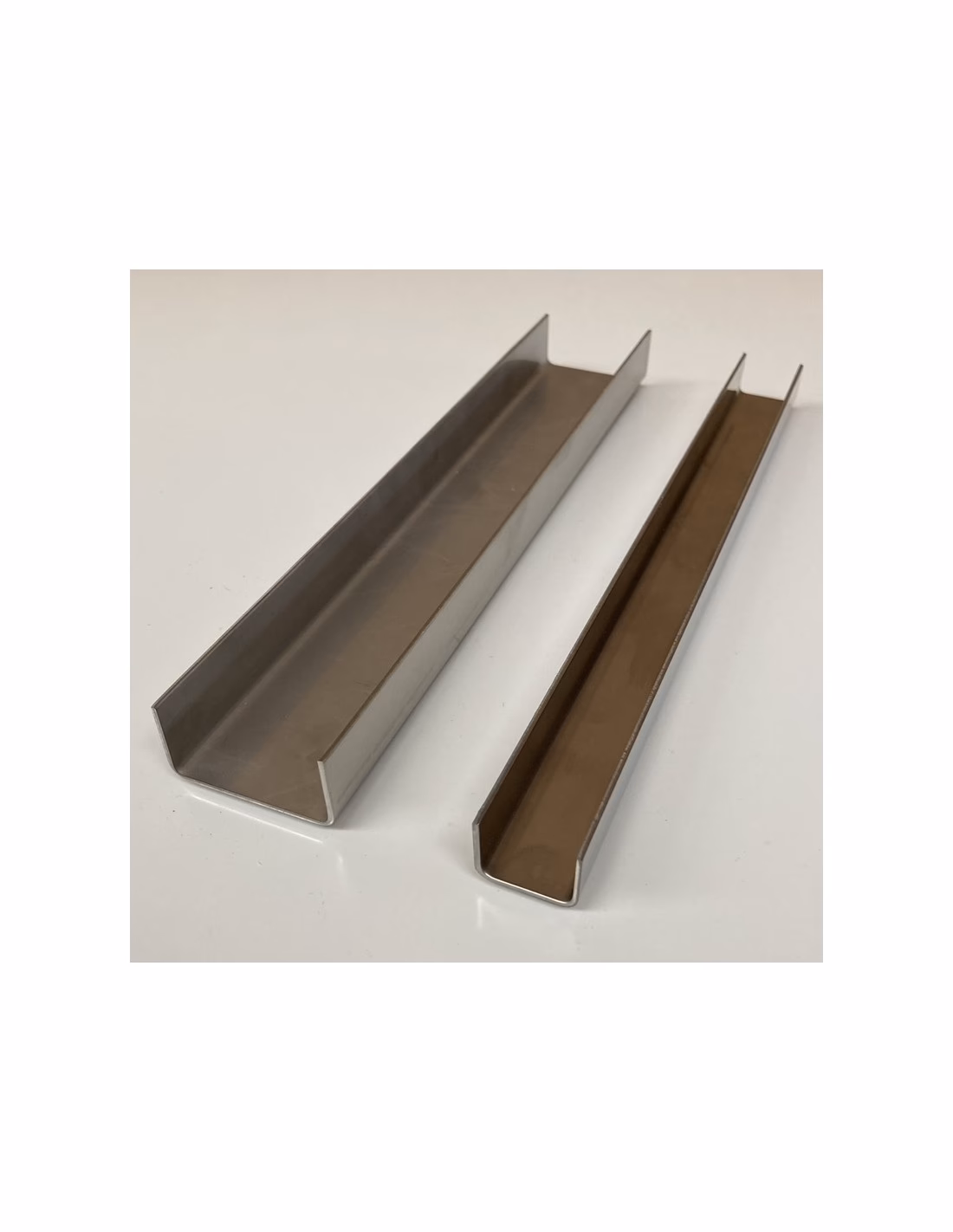

¿Cómo se fabrican los perfiles en acero inoxidable?
La mayoría de los perfiles de acero inoxidable se producen mediante sistemas de laminación en caliente, donde el metal se calienta y se le da forma con rodillos. Para uniones y acabados de alta calidad, también se utilizan líneas automatizadas de soldadura láser. Estos métodos garantizan la resistencia, durabilidad y precisión dimensional de los perfiles.
¿Cuáles son los requisitos para un perfil UB y UC de acero inoxidable?
Los perfiles UB y UC de acero inoxidable deben cumplir con las tolerancias de fabricación establecidas en la norma ASTM A 484. Para los perfiles soldados con láser, se aplica un estándar adicional, la norma ASTM A1069, que garantiza la calidad de la soldadura. Se caracterizan por tener las superficies de sus bridas paralelas.

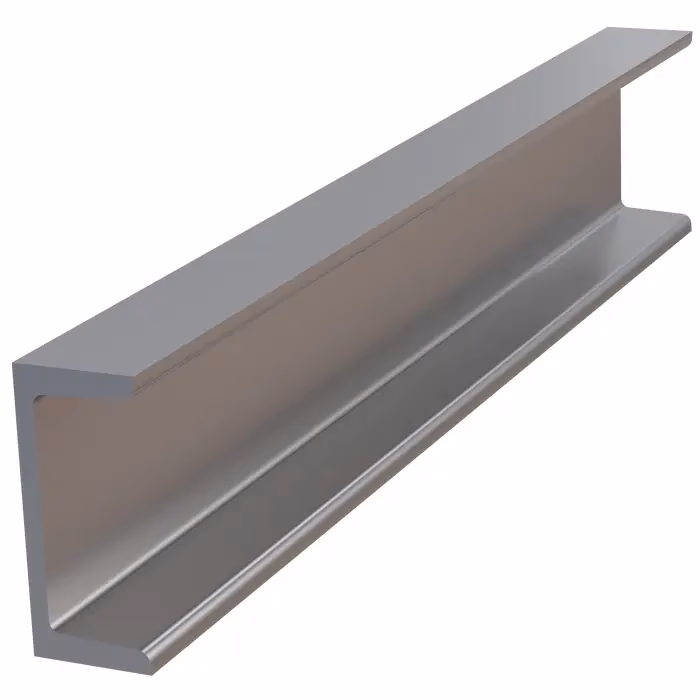

¿Cómo se calcula el perfil UPN?
La viga de acero UPN, o Perfil U normal, se calcula en función de la altura nominal (h) del perfil. El ancho total de sus alas (b) se determina mediante la fórmula b = h/4 + 25 mm. Esta relación dimensional es crucial para su diseño y aplicación estructural.

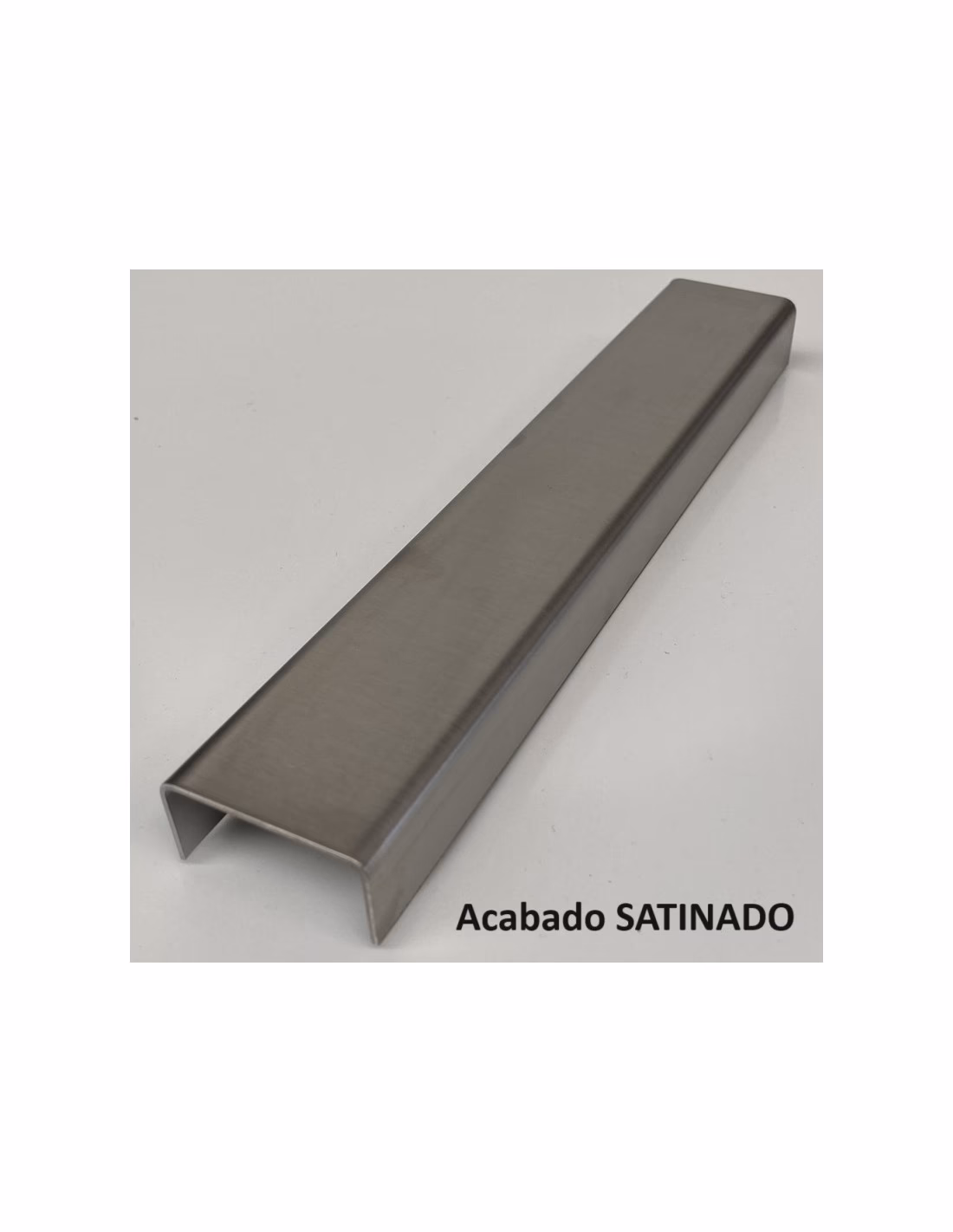

¿Qué longitudes están disponibles para el perfil de acero inoxidable?
Las longitudes disponibles para los perfiles de acero inoxidable pueden variar según el tipo y el fabricante. Sin embargo, para perfiles como el Carril en C para Trabajos Pesados, las longitudes estándar comunes son de 4 metros (13.12 pies) o 6 metros (19.68 pies). La disponibilidad de grandes dimensiones puede ser más limitada.

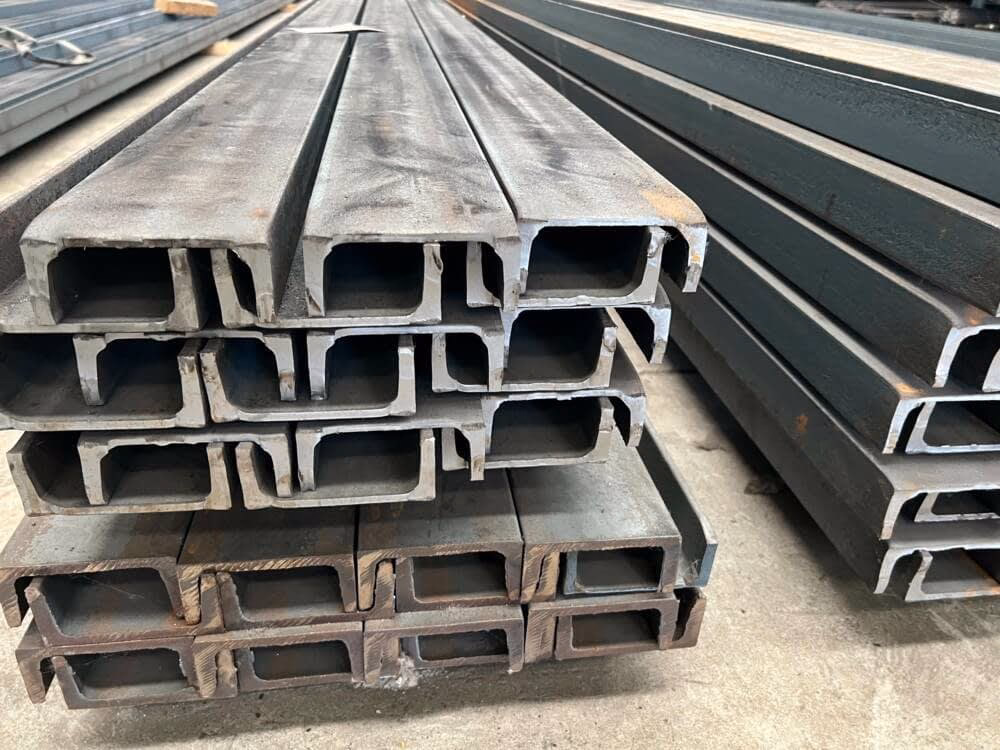

¿Cuál es la inclinación de las caras interiores de los perfiles UPN?
Las caras interiores de las alas de los perfiles UPN tienen una inclinación del 8% hacia el alma. Esta inclinación hace que el espesor de las alas disminuya progresivamente hacia el exterior del perfil. Las aristas interiores son redondeadas, mientras que las exteriores son vivas.
En resumen, los perfiles de acero inoxidable UPN, UB y UC son componentes estructurales indispensables en la ingeniería y la construcción modernas. Su combinación de resistencia, durabilidad, versatilidad y un ciclo de vida sostenible los convierte en una inversión inteligente para cualquier proyecto que busque eficiencia, seguridad y un menor impacto ambiental.
