Perfiles UPN de Acero Inoxidable: Dimensiones y Usos

El acero inoxidable es un material omnipresente en la industria moderna, valorado por su excepcional resistencia a la corrosión, durabilidad y atractiva apariencia. Dentro de la amplia gama de productos de acero, los perfiles estructurales juegan un papel fundamental en la construcción y la ingeniería. Entre ellos, el perfil UPN, también conocido como viga U o perfil U, es uno de los más reconocidos y utilizados, pero su disponibilidad en acero inoxidable y, en particular, sus dimensiones máximas, presentan particularidades que vale la pena explorar a fondo.

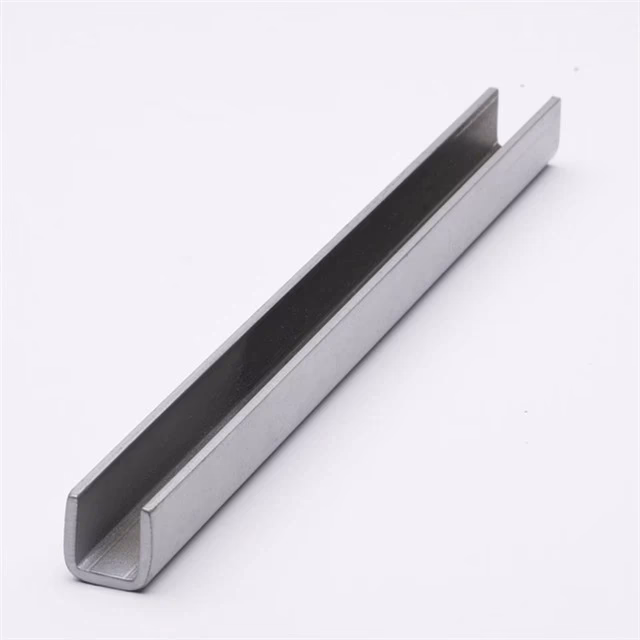

Los perfiles UPN (siglas de 'U-Perfil Normal') son elementos estructurales con una sección transversal en forma de U, caracterizados por tener alas inclinadas y un alma central. Su diseño les confiere una excelente resistencia a la flexión y la torsión, haciéndolos ideales para una vasta gama de aplicaciones que van desde la construcción de estructuras y maquinaria hasta la fabricación de bastidores y soportes. Cuando hablamos de UPN de acero inoxidable, elevamos estas propiedades a un nuevo nivel, incorporando la inigualable resistencia a la corrosión que solo el acero inoxidable puede ofrecer.

¿Qué son Exactamente los Perfiles UPN y Por Qué se Usan?

Los perfiles UPN son un tipo de viga de sección abierta, estandarizada según normas europeas como la EN 10365 (que ha reemplazado a la antigua DIN 1026-1). Se diferencian de otros perfiles como los IPN o IPE por la inclinación interna de sus alas y su alma continua. Esta configuración los hace particularmente adecuados para soportar cargas en una dirección específica y son ampliamente utilizados como elementos de unión, soportes, pilares o componentes de estructuras más complejas.

Su uso es predominante en la industria de la construcción, la ingeniería mecánica, la fabricación de vehículos y la minería. La elección de un perfil UPN se basa en su capacidad para resistir fuerzas de flexión y cizallamiento, así como en su facilidad para ser unido a otros elementos estructurales mediante soldadura o atornillado.

La Ventaja del Acero Inoxidable en Perfiles UPN

Incorporar el acero inoxidable a los perfiles UPN transforma sus propiedades y amplía significativamente su rango de aplicación. Mientras que los perfiles de acero al carbono son susceptibles a la oxidación y requieren recubrimientos protectores en ambientes corrosivos, el acero inoxidable ofrece una resistencia intrínseca a la corrosión gracias a la formación de una capa pasiva de óxido de cromo en su superficie. Esto lo hace indispensable en:

• Ambientes corrosivos: Plantas químicas, refinerías, instalaciones marinas, zonas costeras.
• Industria alimentaria y farmacéutica: Donde la higiene y la facilidad de limpieza son cruciales. El acero inoxidable no alberga bacterias y es fácil de desinfectar.
• Aplicaciones arquitectónicas: Por su estética moderna y su bajo mantenimiento.
• Temperaturas extremas: Algunas aleaciones de acero inoxidable mantienen su integridad estructural en rangos de temperatura que serían perjudiciales para el acero al carbono.
• Durabilidad a largo plazo: Reduce la necesidad de reemplazo y mantenimiento, lo que se traduce en ahorros significativos a lo largo de la vida útil del proyecto.

Las aleaciones más comunes para perfiles UPN de acero inoxidable incluyen los grados austeníticos como el 304/304L y el 316/316L. El 304 es un estándar para aplicaciones generales, mientras que el 316, con su adición de molibdeno, ofrece una resistencia superior a la corrosión por picaduras y grietas, siendo preferido en ambientes con cloruros o ácidos.

¿Cuál es el Máximo Tamaño de un Perfil UPN de Acero Inoxidable?

Aquí es donde la pregunta se vuelve más específica y la respuesta requiere matices importantes. Para los perfiles UPN de acero al carbono (acero negro), es común encontrar tamaños que van desde UPN 50 hasta UPN 400, e incluso, en casos especiales, hasta UPN 500 o UPN 600. Sin embargo, la disponibilidad de perfiles UPN en acero inoxidable en los tamaños más grandes es considerablemente más limitada y difiere en el método de fabricación.

Métodos de Fabricación y sus Implicaciones en el Tamaño

1. Laminado en Caliente: Es el método tradicional para producir perfiles UPN de acero al carbono. El acero se calienta y se pasa a través de una serie de rodillos que le dan su forma final. Para el acero inoxidable, el laminado en caliente es más complejo y costoso debido a las propiedades del material (mayor dureza, resistencia a la deformación). Por ello, los perfiles UPN de acero inoxidable laminados en caliente suelen estar disponibles en un rango de tamaños más pequeño. Típicamente, los perfiles UPN de acero inoxidable laminados en caliente se encuentran en el rango de UPN 50 hasta UPN 200 o UPN 260. Más allá de estos tamaños, la producción por laminación en caliente es muy rara y, si existe, es extremadamente especializada y de alto costo.
2. Perfiles Soldados (Láser o TIG): Para los tamaños de UPN de acero inoxidable más grandes, la mayoría de los perfiles no son laminados en caliente, sino que se fabrican a partir de chapas de acero inoxidable cortadas con precisión y luego soldadas (a menudo con tecnología láser o TIG) para formar la sección U. Este método permite una mayor flexibilidad en las dimensiones y la personalización, ya que se pueden crear perfiles de prácticamente cualquier tamaño y espesor de alma y alas. Si bien un UPN 400 o UPN 500 de acero inoxidable no es común como un producto estándar laminado en caliente, sí se puede fabricar a medida mediante soldadura.
3. Perfiles Plegados: Otra opción para tamaños intermedios o cuando se requiere una forma muy específica es el plegado de chapas de acero inoxidable. Aunque no siempre replican las tolerancias exactas de un UPN laminado, pueden ser una alternativa viable para ciertos proyectos.

Por lo tanto, respondiendo directamente a la pregunta: el máximo tamaño de un perfil UPN de acero inoxidable como producto laminado en caliente estándar es, en general, hasta UPN 200 o UPN 260. Sin embargo, si consideramos los perfiles fabricados mediante soldadura, el tamaño máximo puede ser significativamente mayor, llegando a replicar y superar las dimensiones de los UPN de acero al carbono más grandes (UPN 400, UPN 500 o incluso más), dependiendo de la capacidad del fabricante y los requisitos del proyecto. Estos perfiles soldados, aunque dimensionalmente equivalentes, pueden tener diferentes propiedades mecánicas o tolerancias en comparación con los laminados, lo cual debe ser considerado.

Tabla Comparativa: Disponibilidad de UPN por Material y Fabricación

Consideraciones Clave al Seleccionar un Perfil UPN de Acero Inoxidable

Más allá del tamaño, la elección de un perfil UPN de acero inoxidable implica varias decisiones cruciales:

• Grado de Acero Inoxidable: Como se mencionó, el 304/304L es un caballo de batalla, pero el 316/316L es preferible para ambientes con cloruros. Otros grados especiales (dúplex, superdúplex) pueden ser necesarios para condiciones extremadamente agresivas.
• Acabado Superficial: Aunque los perfiles estructurales suelen tener acabados más bastos, en aplicaciones expuestas o higiénicas, el acabado superficial (como el pulido) puede ser importante para la estética o la facilidad de limpieza.
• Certificaciones: Asegúrese de que el material cumpla con las normas y certificaciones relevantes (EN 10088 para aceros inoxidables, EN 10365 para las dimensiones de los perfiles).
• Costo: El acero inoxidable es significativamente más caro que el acero al carbono. Los tamaños grandes y la fabricación a medida aumentarán aún más el costo.
• Disponibilidad y Plazos de Entrega: Los perfiles UPN de acero inoxidable laminados en caliente en tamaños grandes son difíciles de encontrar en stock. Los fabricados a medida requerirán plazos de entrega más largos.
• Tolerancias: Los perfiles soldados o plegados pueden tener tolerancias dimensionales ligeramente diferentes a los laminados en caliente. Esto es vital para proyectos con requisitos de precisión estrictos.

La fabricación de estructuras con perfiles UPN de acero inoxidable también requiere consideraciones especiales. La soldadura de acero inoxidable es diferente a la del acero al carbono y exige técnicas, materiales de aporte y precauciones específicas para mantener la resistencia a la corrosión y evitar deformaciones. Es fundamental contar con personal cualificado y equipos adecuados.

Preguntas Frecuentes sobre Perfiles UPN de Acero Inoxidable

¿Son todos los tamaños de UPN de acero al carbono disponibles en acero inoxidable?

No, no todos. Los tamaños más grandes de UPN (por encima de UPN 260, por ejemplo) son raramente, si es que alguna vez, laminados en caliente en acero inoxidable debido a las dificultades y el costo del proceso. Para estos tamaños, se recurre a la fabricación mediante soldadura de chapas de acero inoxidable.

¿Es un perfil UPN de acero inoxidable soldado tan resistente como uno laminado?

Depende de la calidad de la soldadura y el diseño. Un perfil UPN soldado con tecnología avanzada (como la soldadura láser) puede tener propiedades mecánicas excelentes y ser perfectamente adecuado para aplicaciones estructurales. Sin embargo, la zona de la soldadura es una discontinuidad metalúrgica y, si no se realiza correctamente, podría ser un punto débil. Los perfiles laminados en caliente tienen una estructura más homogénea.

¿Qué grado de acero inoxidable es el más común para perfiles UPN?

Los grados austeníticos 304/304L y 316/316L son los más comunes. El 304 es generalista, mientras que el 316 ofrece mejor resistencia a la corrosión en ambientes con cloruros. La elección depende de las condiciones específicas de servicio.

¿Puedo cortar y soldar perfiles UPN de acero inoxidable en mi taller?

Sí, pero se requiere equipo y experiencia específicos. El corte debe realizarse con herramientas limpias para evitar la contaminación cruzada con acero al carbono. La soldadura de acero inoxidable requiere un control estricto de la temperatura, el gas de protección y los consumibles para mantener las propiedades anticorrosivas y evitar la distorsión. Se recomienda consultar a expertos en acero inoxidable o talleres especializados.

¿Son los perfiles UPN de acero inoxidable adecuados para aplicaciones al aire libre?

Absolutamente. Su resistencia a la intemperie y a la corrosión los hace ideales para estructuras exteriores, fachadas y elementos arquitectónicos, especialmente en entornos marinos o industriales donde la humedad y los contaminantes son un problema para el acero al carbono.

Conclusión

Los perfiles UPN de acero inoxidable representan una solución robusta y duradera para innumerables aplicaciones donde la resistencia a la corrosión y la higiene son primordiales. Si bien los tamaños más grandes no están comúnmente disponibles como productos laminados en caliente estándar, la industria ha desarrollado métodos de fabricación alternativos, como la soldadura de chapas, que permiten obtener perfiles de prácticamente cualquier dimensión. Al planificar un proyecto, es fundamental considerar no solo el tamaño requerido, sino también el grado de acero inoxidable, el método de fabricación y las implicaciones de costo y disponibilidad para asegurar la elección más adecuada y eficiente.
