La circulación de fluidos a través de tuberías es un proceso fundamental en innumerables aplicaciones industriales y de ingeniería. Sin embargo, este movimiento no está exento de desafíos, y uno de los más significativos son las pérdidas de energía debido a la fricción. Comprender y calcular estas pérdidas es crucial para el diseño eficiente y económico de cualquier sistema de transporte de fluidos, ya que impactan directamente en la energía requerida por las bombas y en la presión disponible en los puntos de uso.

Este artículo explora en detalle el fenómeno de las pérdidas por fricción en tuberías, distinguiendo entre las pérdidas primarias y secundarias, y profundizando en las metodologías y ecuaciones utilizadas para su cuantificación. Desde la fundamental ecuación de Darcy-Weisbach hasta el análisis de los regímenes de flujo (laminar y turbulento) a través del Número de Reynolds, y el cálculo del factor de fricción mediante diversas fórmulas y el Diagrama de Moody, desglosaremos los conceptos clave para que puedas entender y aplicar estos principios en tus proyectos.
- ¿Qué son las Pérdidas por Fricción en Tuberías?
- La Ecuación Fundamental: Darcy-Weisbach
- Comprendiendo el Flujo del Fluido: Régimen Laminar y Turbulento
- El Factor de Fricción (f): Un Componente Crucial
- Cálculo de Pérdidas Secundarias o Localizadas
- La Importancia de un Cálculo Preciso en el Diseño de Sistemas
- Preguntas Frecuentes sobre las Pérdidas por Fricción
¿Qué son las Pérdidas por Fricción en Tuberías?
Las pérdidas por fricción en un sistema de tuberías representan la energía que el fluido pierde a medida que se desplaza, transformándose principalmente en energía térmica debido a la resistencia al movimiento. Esta disipación de energía se clasifica en dos categorías principales:
Pérdidas Primarias: La Fricción Interna del Fluido
Las pérdidas primarias son aquellas que se producen a lo largo de tramos rectos y de diámetro constante de la tubería. Se deben al contacto del fluido con la superficie interna de la tubería y a la fricción entre las propias capas de fluido (en flujo laminar) o entre las partículas de fluido (en flujo turbulento). Cuanto más largo sea el tramo de tubería y mayor sea la velocidad del fluido, mayores serán estas pérdidas.
Pérdidas Secundarias: El Impacto de Accesorios y Cambios
Las pérdidas secundarias, también conocidas como pérdidas localizadas o menores, ocurren en puntos específicos donde hay cambios en la geometría de la tubería o la dirección del flujo. Esto incluye elementos como codos, válvulas, tees, reducciones, expansiones y cualquier otro accesorio que genere turbulencia local o altere bruscamente el patrón de flujo. Aunque a menudo se les llama 'menores', en sistemas con muchos accesorios o longitudes de tubería cortas, estas pérdidas pueden ser muy significativas.

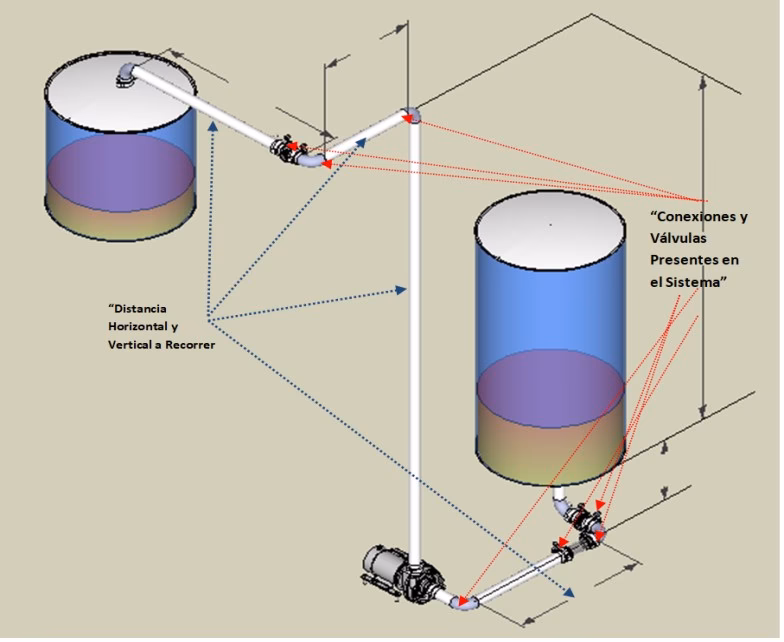

Para el cálculo preciso de las pérdidas de carga en tuberías, dos factores resultan de vital importancia:
- La rugosidad de la superficie interna de la tubería (si es lisa o rugosa).
- El régimen de flujo del fluido (si es laminar o turbulento).
Estas pérdidas de energía se cuantifican en términos de carga (h), que representa la energía por unidad de peso del fluido. Así, se distinguen:
hL: Pérdidas de energía del sistema por la fricción en las tuberías (pérdidas primarias).hV: Pérdidas menores por válvula u otros accesorios (pérdidas secundarias).
La Ecuación Fundamental: Darcy-Weisbach
La ecuación de Darcy-Weisbach es la fórmula básica y más utilizada para el cálculo de las pérdidas de carga primarias en tuberías y conductos. Es universalmente aplicable tanto para flujo laminar como para flujo turbulento, independientemente del tipo de líquido. La clave de su versatilidad radica en el factor de fricción (f), que varía según el régimen de flujo y las características de la tubería.
La ecuación de Darcy-Weisbach se expresa como:
hL = f * (L/D) * (V^2 / 2g)
Donde:
hL= Pérdidas primarias de carga (longitud de columna de fluido, en metros o pies)f= Factor de fricción de Darcy (adimensional)L= Longitud de la tubería (metros o pies)D= Diámetro interno de la tubería (metros o pies)V= Velocidad media del fluido en la tubería (metros/segundo o pies/segundo)g= Aceleración de la gravedad (9.81 m/s² o 32.2 ft/s²)
Comprendiendo el Flujo del Fluido: Régimen Laminar y Turbulento
Antes de calcular el factor de fricción, es esencial determinar el tipo de régimen de flujo del fluido. Esta caracterización se realiza mediante un número adimensional conocido como el Número de Reynolds.
El Número de Reynolds: La Clave para Caracterizar el Flujo
El Número de Reynolds (Re) es una magnitud adimensional fundamental en la mecánica de fluidos que se utiliza para predecir el comportamiento del flujo. Representa la relación entre las fuerzas inerciales y las fuerzas viscosas presentes en el fluido. Su valor indica si el flujo es laminar o turbulento.
Para un fluido que circula por el interior de una tubería circular recta, el Número de Reynolds se calcula como:
Re = (ρ * V * D) / µ
O, equivalentemente:
Re = (V * D) / v
Donde:
ρ: Densidad del fluido (kg/m³)V: Velocidad media característica del fluido (m/s)D: Diámetro de la tubería (m)µ: Viscosidad dinámica del fluido (Pa·s o kg/(m·s))v: Viscosidad cinemática del fluido (m²/s), dondev = µ/ρ
Para tuberías con sección recta no circular, se utiliza el diámetro hidráulico (D_H) en lugar del diámetro D:
Re = (ρ * V * D_H) / µ
O, equivalentemente:
Re = (V * D_H) / v
Donde D_H = 4 * (Área de la sección transversal / Perímetro mojado).
Interpretación del Número de Reynolds
En conductos o tuberías, el Número de Reynolds permite clasificar el régimen de flujo de la siguiente manera:
| Rango de Número de Reynolds (Re) | Régimen de Flujo | Características |
|---|---|---|
Re < 2300 | Laminar | Flujo suave, ordenado, en capas paralelas. Las partículas se mueven en trayectorias definidas. |
2300 < Re < 4000 | Transicional | Flujo inestable, alternando entre laminar y turbulento. Predecible con dificultad. |
Re > 4000 | Turbulento | Flujo caótico, desordenado, con mezcla intensa de partículas. Mayor disipación de energía. |
El Factor de Fricción (f): Un Componente Crucial
El factor de fricción de Darcy (f) es el término más complejo de determinar en la ecuación de Darcy-Weisbach, ya que su cálculo depende directamente del régimen de flujo y, en el caso del flujo turbulento, de la rugosidad de la tubería.
Factor de Fricción en Régimen Laminar (Re < 2300)
Para el flujo laminar, el factor de fricción es relativamente sencillo de calcular y es independiente de la rugosidad de la tubería. Depende únicamente del Número de Reynolds:
f = 64 / Re
Factor de Fricción en Régimen Turbulento (Re > 4000)
El cálculo del factor de fricción en régimen turbulento es más complejo, ya que el valor de f no solo depende del Número de Reynolds, sino también de la rugosidad relativa (k/D) de la tubería, donde k es la rugosidad absoluta de la superficie interna y D es el diámetro interno de la tubería.
Existen diferentes ecuaciones empíricas para calcular f en régimen turbulento, dependiendo de si el flujo es 'liso', 'intermedio' o 'rugoso':
Régimen Turbulento Liso
En este régimen, la rugosidad de la tubería no tiene un efecto significativo sobre el factor de fricción, y este depende principalmente del Número de Reynolds. Se utiliza la 1ª ecuación de Karmann-Prandtl:
1/√f = 2 * log10(Re * √f) - 0.8
Régimen Turbulento Intermedio
En este caso, tanto el Número de Reynolds como la rugosidad relativa influyen en el factor de fricción. La ecuación de Colebrook-White (o su forma simplificada) es la más utilizada, aunque es implícita y requiere métodos numéricos o iterativos para su solución:
1/√f = -2 * log10((k/D)/3.7 + 2.51 / (Re * √f))
Régimen Turbulento Rugoso
En este régimen, la rugosidad de la tubería domina la resistencia al flujo, y el factor de fricción se vuelve prácticamente independiente del Número de Reynolds. Se utiliza la 2ª ecuación de Karmann-Prandtl:
1/√f = 2 * log10(3.7 * D / k)
Alternativamente, se pueden emplear otras ecuaciones explícitas que aproximan la de Colebrook-White, como la ecuación de Swamee y Jain:
f = 0.25 / (log10((k/D)/3.7 + 5.74 / Re^0.9))^2
Alternativas y Diagrama de Moody
Además de las ecuaciones mencionadas, el coeficiente de fricción se puede determinar de forma gráfica mediante el famoso Diagrama de Moody. Este diagrama es una representación gráfica en escala doblemente logarítmica del factor de fricción (f) en función del Número de Reynolds (Re) y la rugosidad relativa (k/D) de la tubería.
Para usar el Diagrama de Moody, se entra con el Número de Reynolds (y la rugosidad relativa si el flujo es turbulento) para encontrar el valor de f. Es una herramienta muy útil cuando no se dispone de capacidad de cálculo iterativo o para una estimación rápida.
| Ecuación | Régimen de Flujo Aplicable | Dependencia del Factor de Fricción (f) |
|---|---|---|
Poiseuille (f = 64 / Re) | Laminar (Re < 2300) | Solo Número de Reynolds (Re) |
| Karmann-Prandtl 1ª Ec. | Turbulento Liso | Solo Número de Reynolds (Re) |
| Colebrook-White | Turbulento Intermedio | Número de Reynolds (Re) y Rugosidad Relativa (k/D) |
| Karmann-Prandtl 2ª Ec. | Turbulento Rugoso | Solo Rugosidad Relativa (k/D) |
| Swamee y Jain | Turbulento (aproximación) | Número de Reynolds (Re) y Rugosidad Relativa (k/D) |
| Barr | Turbulento (aproximación) | Número de Reynolds (Re) y Rugosidad Relativa (k/D) |
| Haaland | Turbulento (aproximación) | Número de Reynolds (Re) y Rugosidad Relativa (k/D) |
Otras ecuaciones como la de Barr y la de Haaland, también explícitas, son alternativas a Colebrook-White para el cálculo del factor de fricción en régimen turbulento:
Ecuación de Barr:
1/√f = -2 * log10((k/D)/3.7 + 5.1286 / Re^0.89)
Ecuación de Haaland:
1/√f = -1.8 * log10(((k/D)/3.7)^1.11 + 6.9 / Re)
Cálculo de Pérdidas Secundarias o Localizadas
Las pérdidas de carga localizadas o pérdidas secundarias son aquellas que se producen debido a las singularidades en la tubería, como codos, estrechamientos, válvulas, expansiones, tes, etc. A diferencia de las pérdidas primarias que dependen de la longitud de la tubería, estas pérdidas se concentran en puntos específicos.
Estas pérdidas se expresan generalmente como una fracción o un múltiplo de la “altura de velocidad” del fluido:
hV = K * (V^2 / 2g)
Donde:
hV= Pérdida de carga localizada (longitud de columna de fluido, en metros o pies)K= Coeficiente de pérdida (adimensional), determinado empíricamente para cada tipo de accesorio.V= Velocidad media del agua en la tubería (m/s o ft/s), generalmente antes o después del punto singular, según el caso.g= Aceleración de la gravedad (9.81 m/s² o 32.2 ft/s²)
El coeficiente K es específico para cada tipo de accesorio y puede variar con el diseño y el tamaño del mismo. Este valor se encuentra en tablas empíricas proporcionadas por fabricantes o en manuales de ingeniería de fluidos. En algunos casos, K puede determinarse a partir del producto del coeficiente de fricción en flujo completamente turbulento (fT) por la relación de longitud equivalente (Le/D), donde Le es la longitud de tubería recta que generaría la misma pérdida que el accesorio:
K = fT * (Le/D)
La relación Le/D es un valor adimensional propio del elemento o singularidad y también se encuentra en tablas. El factor fT se determina usando alguna de las ecuaciones del factor de fricción (Colebrook, Swamee y Jain, etc.) simplificadas para flujo muy turbulento (Reynolds muy alto).
| Tipo de Accesorio (Ejemplo) | Coeficiente de Pérdida (K) | Notas |
|---|---|---|
| Codo estándar de 90° | Variable (ej. 0.9 - 1.5) | Depende del radio de curvatura y el diámetro. |
| Válvula de compuerta (abierta) | Variable (ej. 0.1 - 0.2) | Varía con el tipo y tamaño de la válvula. |
| Válvula de globo (abierta) | Variable (ej. 5 - 10) | Mayor pérdida debido a cambios bruscos de dirección. |
| Expansión súbita | Calculable (K = (1 - (D1/D2)^2)^2) | Donde D1 es el diámetro pequeño y D2 el grande. |
| Reducción súbita | Calculable (K = 0.5 * (1 - (D1/D2)^2)) | Depende de la relación de diámetros. |
Es importante recordar que los valores de K son empíricos y pueden variar ligeramente entre diferentes fuentes, por lo que siempre es recomendable consultar los datos más actualizados o específicos del fabricante.
La Importancia de un Cálculo Preciso en el Diseño de Sistemas
La capacidad de calcular con precisión las pérdidas por fricción es vital para la ingeniería de sistemas de fluidos. Un cálculo preciso permite:
- Selección adecuada de bombas: Determinar la carga total que una bomba debe superar (primarias + secundarias) para asegurar que el caudal y la presión deseados se logren en el punto final del sistema.
- Optimización de tamaños de tubería: Elegir el diámetro de tubería más eficiente para minimizar las pérdidas de carga y, por ende, el consumo energético de las bombas, sin comprometer el espacio o el costo inicial.
- Diseño de sistemas eficientes: Minimizar la disipación de energía, lo que se traduce en una mayor eficiencia operativa y menores costos energéticos a largo plazo.
- Prevención de problemas: Evitar presiones insuficientes en puntos clave del sistema o cavitación en las bombas debido a una subestimación de las pérdidas.
- Evaluación de rendimiento: Analizar el rendimiento de sistemas existentes y diagnosticar problemas de flujo o presión.
En resumen, no se trata solo de mover un fluido, sino de moverlo de la manera más eficiente y económica posible, y para ello, un conocimiento profundo de las pérdidas por fricción es indispensable.
Preguntas Frecuentes sobre las Pérdidas por Fricción
- ¿Por qué es importante calcular las pérdidas por fricción?
- Es fundamental para dimensionar correctamente las bombas, seleccionar el diámetro de tubería adecuado y asegurar que el sistema funcione con la presión y caudal requeridos, minimizando el consumo energético y los costos operativos.
- ¿Cuál es la diferencia principal entre pérdidas primarias y secundarias?
- Las pérdidas primarias son por fricción a lo largo de tramos rectos de tubería debido al contacto del fluido con la superficie y la fricción interna. Las pérdidas secundarias son localizadas y ocurren en accesorios (codos, válvulas, etc.) debido a cambios bruscos en la dirección o velocidad del flujo.
- ¿Qué es el diagrama de Moody y para qué sirve?
- El Diagrama de Moody es una gráfica que permite determinar el factor de fricción (f) en la ecuación de Darcy-Weisbach. Es especialmente útil para el flujo turbulento, donde el factor de fricción depende tanto del Número de Reynolds como de la rugosidad relativa de la tubería, ofreciendo una solución gráfica a ecuaciones complejas.
- ¿Afecta el tipo de material de la tubería a las pérdidas por fricción?
- Sí, el material de la tubería afecta la rugosidad absoluta (k), que a su vez influye en la rugosidad relativa (k/D). Las tuberías más rugosas (como las de hierro fundido sin revestir) presentan mayores pérdidas por fricción en régimen turbulento que las tuberías más lisas (como PVC o acero inoxidable pulido).
- ¿Se pueden eliminar por completo las pérdidas por fricción?
- No, las pérdidas por fricción son inherentes al movimiento de cualquier fluido viscoso a través de un conducto. Siempre habrá una resistencia al flujo. Sin embargo, se pueden minimizar optimizando el diseño del sistema, seleccionando diámetros de tubería adecuados, utilizando materiales lisos y reduciendo la cantidad de accesorios y cambios bruscos de dirección.
- ¿Qué es el Número de Reynolds y por qué es crucial?
- El Número de Reynolds es un valor adimensional que caracteriza el régimen de flujo de un fluido (laminar o turbulento). Es crucial porque el método para calcular el factor de fricción y, por ende, las pérdidas, depende fundamentalmente de si el flujo es laminar o turbulento.
En resumen, la comprensión y el cálculo de las pérdidas por fricción son pilares fundamentales en la ingeniería de fluidos. Dominar estos conceptos permite diseñar sistemas de tuberías más eficientes, seguros y económicamente viables, asegurando que los fluidos lleguen a su destino con la presión y el caudal adecuados. La correcta aplicación de la ecuación de Darcy-Weisbach, la determinación del régimen de flujo mediante el Número de Reynolds y el uso apropiado de los factores de fricción y los coeficientes de pérdida secundaria son herramientas indispensables para cualquier profesional involucrado en el manejo de fluidos.
