Peines de Roscado y Máquinas Rosqueadoras: Guía Completa

En el vasto mundo de la ingeniería y la manufactura, la creación de roscas es un proceso fundamental para la unión y fijación de componentes. Desde la tornillería más básica hasta complejos sistemas de tuberías, la capacidad de mecanizar roscas de manera precisa es indispensable. Para lograrlo, la industria ha desarrollado una serie de metodologías y herramientas, adaptándose a las necesidades específicas de cada aplicación. Si bien para trabajos ocasionales y de bajo volumen podemos recurrir a herramientas manuales como terrajas y machos de roscar, o incluso a la versátil carraca para caños, la verdadera eficiencia y productividad en la fabricación de grandes series o en el roscado de tubos a gran escala se alcanza con la implementación de máquinas especializadas. Es en este punto donde las máquinas roscadoras se convierten en protagonistas indiscutibles, transformando una labor artesanal en un proceso automatizado y de alta precisión.

Clarificando Términos: El Peine de Rosca vs. los Peines de Roscado

Antes de adentrarnos en el funcionamiento de las máquinas roscadoras, es crucial disipar una confusión terminológica común que puede llevar a errores en la selección de herramientas. A menudo se escucha hablar de “peine de rosca” y “peines de roscado” como si fueran lo mismo, pero cumplen funciones completamente distintas. El peine de rosca es, en realidad, una galga o calibrador, una herramienta de medición de precisión utilizada para identificar el paso o la separación entre los filetes de una rosca ya existente, como la de un tornillo. Permite al operario determinar rápidamente el tipo de rosca (métrica, NPT, BSPT, etc.) y su paso, asegurando la compatibilidad entre piezas. Por otro lado, los peines de roscado son las herramientas de corte activas que se montan en las máquinas roscadoras de tubos y son los responsables directos de tallar o crear la rosca sobre la superficie del material. No miden, sino que fabrican. Comprender esta diferencia es el primer paso para dominar el arte del roscado.

¿Qué es y Cómo Funciona una Roscadora de Tubos?

Las roscadoras de tubos son máquinas eléctricas diseñadas específicamente para mecanizar roscas en tuberías, una operación habitual y crítica en innumerables aplicaciones domésticas, comerciales e industriales, incluyendo plomería, electricidad, sistemas HVAC (calefacción, ventilación y aire acondicionado), y el suministro de gases o fluidos a presión. Su funcionamiento es ingenioso y eficiente: un motor eléctrico acciona un mandril que tiene la función de centrar y sujetar firmemente el tubo. Una vez sujeto, el motor hace girar el tubo mientras los peines de roscado, montados en un cabezal o terraja, avanzan y cortan el material para formar la rosca. Además del roscado, muchas de estas máquinas ofrecen la capacidad de realizar operaciones adicionales, como el corte del tubo a la longitud deseada y el escariado, que consiste en agrandar o redondear el orificio del tubo y eliminar rebabas internas, garantizando un flujo sin obstrucciones y un acople perfecto. Para asegurar un mecanizado impecable y prolongar la vida útil de los peines y de la rosca obtenida, es fundamental que el sistema se lubrique continuamente durante toda la operación. Los fabricantes suelen especificar y suministrar el aceite recomendado para este fin, subrayando la importancia de este paso para la calidad del trabajo y la durabilidad del equipo.

Tipos de Roscadoras de Tubos: Estacionarias vs. Portátiles

El mercado ofrece dos modelos principales de máquinas roscadoras de tubos, cada uno con características y ventajas que los hacen adecuados para diferentes escenarios de trabajo:

Roscadoras Estacionarias

Conocidas también como roscadoras de banco, estos equipos robustos y potentes son verdaderas estaciones de trabajo. Permiten el corte, escariado y roscado de tubos en una amplia gama de diámetros, generalmente desde ¼ de pulgada hasta 4 pulgadas. Su versatilidad se extiende a la diversidad de materiales que pueden procesar, incluyendo acero, acero inoxidable, hierro fundido, plomo, latón, cobre, PVC y HDPE. Esto significa que una roscadora estacionaria es capaz de:

• Cortar: Dividir los tubos en las secciones necesarias según la longitud marcada para el proyecto.
• Escariar: Agrandar o redondear el orificio interno del tubo y retirar las rebabas, asegurando un acabado liso y sin obstrucciones.
• Roscar: Generar una rosca externa en el tubo para permitir su acoplamiento con otros elementos roscados.

Generalmente, este tipo de máquinas está provisto de un motor de inducción, conocido por su durabilidad, bajo mantenimiento y capacidad para operar de forma continua y eficiente en entornos industriales exigentes.

Roscadoras Portátiles

Diseñadas para la movilidad y la operación en lugares de difícil acceso, las roscadoras portátiles son compactas y prácticas, a menudo con una apariencia similar a la de una amoladora angular. Su principal ventaja radica en su capacidad para operar libremente en el lugar de la instalación, lo que las convierte en la herramienta ideal para servicios, reparaciones y trabajos en entornos industriales donde el desplazamiento de la tubería hasta una máquina estacionaria no es viable. Estas máquinas se usan exclusivamente para el roscado de tubos y suelen admitir diámetros de hasta 2 pulgadas. Su diseño les permite tallar roscas tanto a izquierda como a derecha, y a velocidad lenta o rápida, ofreciendo flexibilidad en el trabajo. Las roscadoras portátiles suelen incorporar un motor universal, que es más ligero, económico y adecuado para asegurar la portabilidad y un manejo sencillo a un bajo costo inicial.

Cómo Elegir una Roscadora de Tubos: Factores Clave

La elección de la roscadora de tubos adecuada, junto con sus peines correspondientes, es una decisión importante que debe basarse en las necesidades específicas de cada usuario y proyecto. Hay dos componentes principales a considerar:

Consideraciones sobre los Peines de Roscado

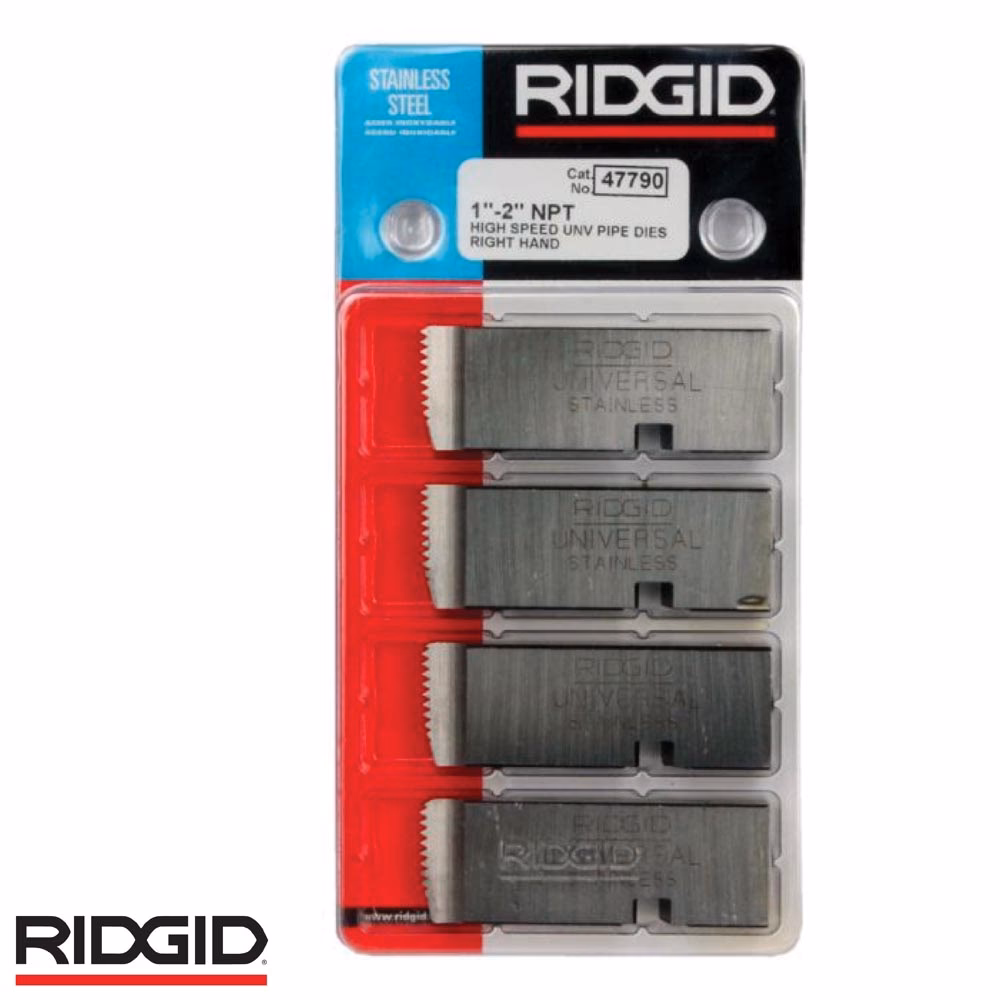

Los peines de roscado son el corazón de la operación de roscado. Son prismas metálicos, generalmente de forma rectangular, una de cuyas caras presenta ranuras mecanizadas que son equidistantes entre sí y que reproducen con exactitud el perfil del filete de la rosca que se desea tallar. Una vez fabricados, se someten a procesos de templado, rectificado y afilado para garantizar su dureza y capacidad de corte. Según su disposición de trabajo en el cabezal o terraja, los peines pueden ser radiales o tangenciales, y suelen tener una zona ligeramente cónica en su inicio para facilitar la entrada y el autocentrado de la pieza a roscar, lo que contribuye a la precisión del trabajo.

Material de los Peines de Roscado

El material con el que se construyen los peines es un factor crítico que influye en su rendimiento, durabilidad y costo. Los tres tipos principales son:

• Aleación: Son los más económicos y adecuados para trabajos menos exigentes o intermitentes. Ofrecen una buena calidad de rosca, pero su duración es menor en comparación con otros materiales.
• Acero Rápido (HSS - High Speed Steel): Presentan una duración significativamente mayor que los peines de aleación. Su capacidad para resistir altas temperaturas sin perder la dureza les permite cortar más rápidamente y mantener su filo por más tiempo. Son una excelente opción para un uso más frecuente y variado.
• HSS para Acero Inoxidable: Estos peines están especialmente diseñados y tratados para tallar roscas en tubos de acero inoxidable. Este material, conocido por su dureza y resistencia a la corrosión, requiere herramientas con propiedades específicas para un mecanizado eficiente y de calidad. Aunque su costo es más elevado, su rendimiento en este material tan particular justifica la inversión.

A la hora de la elección del material, es evidente que, a pesar de su costo más elevado, los peines de HSS, tanto los estándar como los específicos para acero inoxidable, ofrecen una duración y versatilidad muy superior. Esta mayor vida útil y capacidad de corte rápido, sumado a su resistencia a altas temperaturas, permiten que, en definitiva, se amortice el gasto extra a largo plazo debido a su eficiencia y menor necesidad de reemplazo.

Tipos de Roscas que Tallan

Los peines de roscado se comercializan habitualmente en juegos de cuatro piezas que cubren los tipos de rosca más comunes y estandarizados, asegurando la compatibilidad en la mayoría de las aplicaciones industriales y domésticas. Estos incluyen:

• NPT (National Pipe Taper): Un estándar estadounidense para roscas cónicas, ampliamente utilizado en tuberías para sellado a presión.
• Métrica: El estándar internacional para roscas de tornillos y tuercas, caracterizado por su perfil triangular y paso en milímetros.
• BSPT (British Standard Pipe Taper): Un estándar británico para roscas cónicas, similar al NPT pero con un ángulo de filete diferente.

Cada juego de peines está diseñado para tallar con precisión uno de estos perfiles, garantizando la compatibilidad y la estanqueidad de las uniones roscadas.

Consideraciones sobre Motores Universales y de Inducción

La elección del motor es un factor determinante en el rendimiento y la vida útil de una roscadora. Aunque a menudo pasa desapercibida, la diferencia entre un motor universal y uno de inducción es significativa y debe influir en nuestra decisión de compra o alquiler. La elección no se trata de que "un motor es mejor en todas las situaciones", sino de cuál se adapta mejor a nuestro uso proyectado.

Si somos novatos en el arte del roscado a máquina, o si nuestros trabajos se centran en obras y reparaciones donde la movilidad es clave, un motor universal podría ser la elección más inteligente por su portabilidad y menor costo inicial. Sin embargo, si somos comerciantes especializados en máquinas roscadoras, o si nuestro trabajo diario en un taller implica el roscado constante de tubos, los motores de inducción serán sumamente útiles debido a su robustez y durabilidad.

La siguiente tabla destaca algunas diferencias clave para facilitar su decisión:

En última instancia, la decisión de adquirir una roscadora de tubos con motor de inducción o universal debe basarse en la frecuencia y el tipo de uso que le daremos a la herramienta. Si la portabilidad es una prioridad y el uso será más esporádico o en diferentes ubicaciones, el motor universal es la mejor opción. Por otro lado, si se necesita una máquina estacionaria para un uso intensivo y diario en un taller, donde la diferencia de peso entre ambos motores es despreciable en el peso total de la máquina, los motores de inducción serán la alternativa industrial más adecuada, ofreciendo una mayor durabilidad y un mejor valor de reventa a largo plazo.

Adquirir una roscadora de tubos, o cualquier otra herramienta eléctrica, con un conocimiento básico de los dos tipos principales de motores que las hacen funcionar y con una idea definida de nuestros proyectos de trabajo, nos permitirá sin duda efectuar la elección correcta, optimizando nuestra inversión y garantizando la eficiencia en nuestras operaciones de roscado.

Preguntas Frecuentes sobre Peines y Roscadoras

¿Cuál es la diferencia fundamental entre un peine de rosca y un peine de roscado?

La diferencia es crucial: un peine de rosca es una herramienta de medición o galga que se usa para identificar el paso y el perfil de una rosca ya existente. En cambio, un peine de roscado es una herramienta de corte que se monta en una máquina roscadora para crear o tallar nuevas roscas sobre un tubo o superficie.

¿Qué tipo de roscadora es más adecuada para trabajos en obra o en lugares de difícil acceso?

Las roscadoras portátiles son ideales para trabajos en obra o en lugares de difícil acceso. Su diseño compacto y ligero, combinado con un motor universal, las hace fáciles de transportar y manejar en distintos entornos, aunque suelen limitarse al roscado de diámetros más pequeños.

¿Por qué es tan importante la lubricación durante el proceso de roscado?

La lubricación continua durante el roscado es vital para varios motivos: reduce la fricción entre los peines de corte y el material del tubo, lo que disminuye el desgaste de los peines y prolonga su vida útil. Además, ayuda a disipar el calor generado por el corte y a evacuar las virutas, garantizando un corte limpio y preciso, y una rosca de alta calidad.

¿Puedo roscar tubos de acero inoxidable con cualquier tipo de peine de roscado?

Aunque algunos peines de HSS estándar pueden roscar acero inoxidable, para obtener los mejores resultados, la mayor durabilidad del peine y una rosca de óptima calidad, se recomienda encarecidamente utilizar peines de HSS diseñados específicamente para acero inoxidable. Estos peines están formulados para manejar la dureza y las características particulares de este material.

¿Qué tipos de roscas pueden tallar los juegos de peines de roscado más comunes?

Los juegos de peines de roscado más comunes que se comercializan habitualmente incluyen peines para tallar roscas tipo NPT (National Pipe Taper), métricas y BSPT (British Standard Pipe Taper). Estos cubren la mayoría de los estándares de roscado utilizados en aplicaciones de tuberías y fijaciones.
