Pasadores de Aleta de Acero Inoxidable: Guía Completa

En el vasto universo de los elementos de fijación, existen componentes que, a pesar de su tamaño, desempeñan un papel fundamental en la seguridad y el correcto funcionamiento de innumerables mecanismos. Uno de estos héroes discretos es el pasador de aleta, una solución ingeniosa y confiable para asegurar piezas y prevenir el aflojamiento. Cuando este componente se fabrica en acero inoxidable, sus capacidades se elevan exponencialmente, ofreciendo una resistencia y durabilidad inigualables que lo convierten en la elección predilecta para las aplicaciones más exigentes. Acompáñenos en un viaje profundo para descubrir todo lo que necesita saber sobre estos versátiles pasadores.

¿Qué es un Pasador de Aleta?

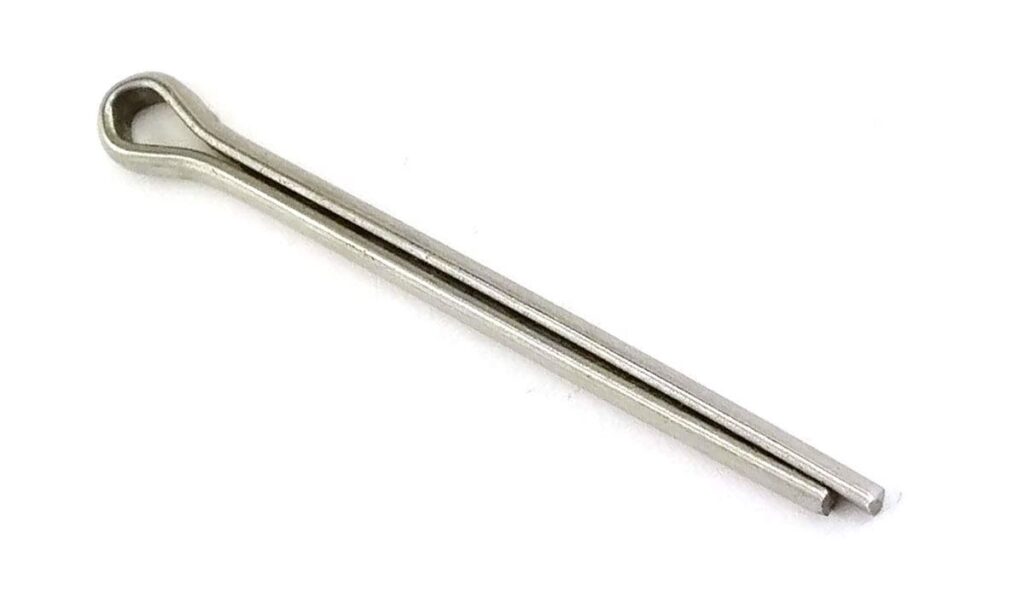

Un pasador de aleta, conocido también como chaveta de aleta o pasador de chaveta, es un elemento de fijación mecánica diseñado para asegurar tuercas almenadas, pernos, ejes y otros componentes, evitando su rotación o desplazamiento. Su diseño es sorprendentemente simple pero efectivo: consta de un vástago de metal semicircular que se dobla sobre sí mismo para formar un bucle en un extremo y dos 'alas' o 'patas' que pueden separarse en el otro. Para su instalación, el pasador se inserta a través de un agujero preperforado en el componente que se desea asegurar y, una vez pasado, las dos patas se doblan en direcciones opuestas, bloqueando el pasador en su lugar y proporcionando una fijación segura y resistente a las vibraciones.

La simplicidad de su mecanismo de bloqueo lo hace increíblemente versátil y fácil de usar, permitiendo un montaje y desmontaje relativamente rápido sin necesidad de herramientas complejas. Son una solución económica y eficaz para una amplia gama de aplicaciones donde se requiere una fijación secundaria o un método para asegurar un perno o un eje que podría aflojarse bajo carga o vibración.

La Fortaleza del Acero Inoxidable en los Pasadores de Aleta

Si bien los pasadores de aleta pueden fabricarse en diversos materiales, el acero inoxidable destaca como la opción superior por sus propiedades intrínsecas. Este material no es una simple aleación; es una familia de aceros conocidos por su excepcional resistencia a la corrosión, lo que los hace ideales para entornos hostiles donde otros metales sucumbirían rápidamente al óxido y al deterioro. Las principales razones para elegir el acero inoxidable en la fabricación de pasadores de aleta incluyen:

• Resistencia a la Corrosión: La presencia de cromo en la aleación forma una capa pasiva que protege el metal de la oxidación, incluso en ambientes húmedos, salinos o químicamente agresivos.
• Durabilidad y Larga Vida Útil: Los pasadores de acero inoxidable mantienen su integridad estructural y funcional durante mucho más tiempo, reduciendo la necesidad de reemplazos frecuentes.
• Higiene: Su superficie lisa y no porosa facilita la limpieza, lo que es crucial en aplicaciones alimentarias o médicas.
• Estética: Ofrecen un acabado brillante y limpio que puede ser deseable en aplicaciones visibles.
• Resistencia a Temperaturas Extremas: Dependiendo del tipo de acero inoxidable, pueden soportar tanto altas como bajas temperaturas sin perder sus propiedades mecánicas.

Tipos de Acero Inoxidable y Estándares de Calidad

El texto proporcionado menciona que los pasadores de aleta de acero inoxidable suelen ser de tipo austenítico, y que pueden variar de los tipos establecidos en la norma ISO 3506 a discreción del fabricante, siempre y cuando mantengan propiedades equivalentes. Esto es crucial para entender la calidad y el rendimiento de estos componentes.

El acero inoxidable austenítico es el tipo más común y versátil, caracterizado por su excelente formabilidad, soldabilidad y, lo más importante, su alta resistencia a la corrosión. Las dos calidades más frecuentes dentro de los aceros inoxidables austeníticos para fijaciones son:

• Acero Inoxidable A2 (AISI 304): Es el tipo más común, conocido por su buena resistencia a la corrosión en ambientes atmosféricos y de agua dulce. Es ideal para aplicaciones generales en interiores y exteriores que no estén expuestas a ambientes salinos o ácidos extremos.
• Acero Inoxidable A4 (AISI 316): Este tipo contiene molibdeno, lo que le confiere una resistencia superior a la corrosión, especialmente en entornos marinos, ácidos y con cloruros. Es la elección preferida para barcos, piscinas, plantas químicas y otras aplicaciones en condiciones severas.

La norma ISO 3506 es un estándar internacional que especifica las propiedades mecánicas de los elementos de fijación de acero inoxidable. Aunque un fabricante pueda usar una aleación ligeramente diferente, debe garantizar que las propiedades de tracción, límite elástico y dureza sean comparables a las especificadas en la norma para asegurar un rendimiento fiable.

Tabla Comparativa de Grados de Acero Inoxidable para Pasadores de Aleta

Dimensiones y Tolerancias Críticas

La precisión en las dimensiones de un pasador de aleta es vital para asegurar un ajuste correcto y una fijación efectiva. El texto de referencia proporciona información sobre las tolerancias recomendadas para el diámetro del agujero de alojamiento y la longitud nominal del pasador:

• Diámetro del Agujero de Alojamiento (d nominal):
  • H13 para d ≤ 1,2 mm: Para diámetros muy pequeños, se requiere una tolerancia más ajustada para asegurar un ajuste preciso.
  • H14 para diámetros mayores: Para agujeros más grandes, se permite una tolerancia ligeramente más amplia.

  Las clases de tolerancia 'H' se refieren a la tolerancia del agujero en un sistema de ajustes ISO. Una 'H' mayúscula indica que la tolerancia del agujero es para un ajuste de holgura, lo que significa que el agujero es siempre igual o más grande que el tamaño nominal.

• Longitud Nominal (L):
  • js17: Esta tolerancia se aplica a la longitud del pasador. La 'js' indica una tolerancia simétrica alrededor del tamaño nominal, lo que significa que la longitud real puede ser ligeramente mayor o menor que la nominal, pero dentro de un rango muy específico. Esto es crucial para que el pasador tenga la longitud adecuada para doblar sus aletas correctamente sin sobresalir excesivamente o ser demasiado corto.

Es importante destacar que el proceso de fabricación y corte de estos elementos puede implicar una tolerancia de corte, según la norma del material, de hasta 5 mm. Esto significa que la longitud final del pasador podría variar ligeramente de la especificada, una consideración importante al diseñar o seleccionar estos componentes.

Aplicaciones Comunes de los Pasadores de Aleta de Acero Inoxidable

Gracias a sus propiedades superiores, los pasadores de aleta de acero inoxidable se utilizan en una asombrosa variedad de sectores y aplicaciones:

• Automoción: Asegurando componentes de suspensión, sistemas de frenado, uniones de dirección y otros puntos críticos donde la seguridad y la resistencia a la vibración son primordiales.
• Industria Marina: Imprescindibles en barcos, muelles y equipamiento náutico, donde la exposición constante al agua salada y la humedad exige una resistencia excepcional a la corrosión.
• Maquinaria Agrícola: En tractores, implementos y equipos de labranza, donde resisten el barro, la humedad y las condiciones de trabajo rigurosas.
• Construcción: En andamios, estructuras temporales y maquinaria pesada, garantizando la estabilidad y seguridad de las conexiones.
• Alimentaria y Farmacéutica: Su higiene y resistencia a la corrosión los hacen ideales para equipos de procesamiento de alimentos, bebidas y productos farmacéuticos, donde la limpieza y la no contaminación son vitales.
• Industria Química: En entornos con exposición a ácidos, álcalis y otros productos químicos corrosivos.
• Bricolaje y Hogar: Desde la reparación de herramientas hasta la fijación de componentes en proyectos domésticos, su durabilidad los convierte en una opción fiable.

Ventajas Clave de Elegir Pasadores de Aleta de Acero Inoxidable

La elección de pasadores de aleta fabricados en acero inoxidable ofrece una serie de beneficios que justifican su inversión, a menudo ligeramente superior a la de otros materiales:

• Fiabilidad Aumentada: Minimizan el riesgo de fallos en la fijación debido a la corrosión o la fatiga del material.
• Reducción de Mantenimiento: Su larga vida útil y resistencia a la degradación significan menos reemplazos y, por lo tanto, menores costos de mantenimiento a largo plazo.
• Seguridad Mejorada: En aplicaciones críticas, la integridad del pasador de aleta es sinónimo de seguridad operativa.
• Versatilidad: Aptos para una gama extremadamente amplia de entornos, desde los más benignos hasta los más agresivos.
• Sostenibilidad: El acero inoxidable es un material 100% reciclable, lo que contribuye a prácticas más sostenibles en la fabricación y el uso de componentes.

Preguntas Frecuentes sobre Pasadores de Aleta de Acero Inoxidable

¿Cómo se instala un pasador de aleta correctamente?

La instalación es sencilla: inserte el pasador a través del agujero preperforado en el componente y el perno o eje que desea asegurar. Una vez que la cabeza del pasador esté firmemente apoyada, doble las dos patas (o aletas) en direcciones opuestas, asegurándose de que queden bien abiertas para evitar que el pasador se salga. Algunas patas se doblan en ángulo recto, otras se enrollan alrededor del perno.

¿Se pueden reutilizar los pasadores de aleta de acero inoxidable?

Aunque técnicamente es posible enderezar y reutilizar un pasador de aleta, no es recomendable, especialmente en aplicaciones críticas. El doblado y desdoblado repetido puede fatigar el metal, reduciendo su resistencia y fiabilidad. Para garantizar la máxima seguridad y rendimiento, siempre es aconsejable utilizar un pasador nuevo en cada instalación.

¿Qué significa que el acero inoxidable es 'austenítico'?

Austenítico se refiere a una de las microestructuras principales del acero inoxidable. Los aceros inoxidables austeníticos son no magnéticos, altamente resistentes a la corrosión, dúctiles (fáciles de formar) y soldables. Contienen un alto porcentaje de cromo y níquel, lo que les confiere estas propiedades deseables. Son el tipo más común para elementos de fijación.

¿Por qué es tan importante la clase de tolerancia en el diámetro del agujero de alojamiento?

La clase de tolerancia (como H13 o H14) es crucial porque asegura que el pasador encaje correctamente en el agujero. Una tolerancia inadecuada podría resultar en un ajuste demasiado apretado, impidiendo la inserción, o demasiado holgado, lo que comprometería la eficacia de la fijación y permitiría un movimiento no deseado o vibraciones que podrían llevar a la falla del pasador.

¿Cuál es la diferencia entre un pasador de aleta y un pasador de chaveta?

En la práctica, los términos "pasador de aleta" y "pasador de chaveta" a menudo se usan indistintamente para referirse al mismo tipo de fijación (el split pin). Sin embargo, en un contexto más técnico, una chaveta puede referirse a un elemento que se inserta en una ranura para transmitir par, mientras que el pasador de aleta se usa principalmente para asegurar uniones y evitar la salida de otros elementos. En el lenguaje común, ambos se entienden como el mismo componente de seguridad.

Conclusión

El pasador de aleta de acero inoxidable es mucho más que un simple trozo de metal doblado; es un componente de ingeniería preciso y confiable que juega un papel vital en la seguridad y la durabilidad de innumerables aplicaciones. Su resistencia inherente a la corrosión, gracias a la naturaleza del acero inoxidable, lo convierte en una elección superior para condiciones desafiantes, asegurando que las conexiones permanezcan firmes y seguras a lo largo del tiempo. Comprender sus tipos, las tolerancias de fabricación y sus vastas aplicaciones permite apreciar la importancia de este pequeño pero poderoso elemento de fijación en el mundo de la ingeniería y la industria.
