Niples Roscados de Acero Inoxidable: Guía Completa

Los sistemas de tuberías son el corazón de innumerables industrias y edificaciones, transportando fluidos y gases esenciales para el funcionamiento diario. En el núcleo de estas complejas redes se encuentran componentes aparentemente pequeños, pero de vital importancia: los niples. Entre ellos, el niple de acero inoxidable roscado destaca por su excepcional durabilidad, resistencia a la corrosión y versatilidad. Pero, ¿dónde se encuentran exactamente estos componentes y por qué son tan cruciales? Acompáñenos en este recorrido para desentrañar el papel fundamental de los niples roscados de acero inoxidable, sus especificaciones técnicas y sus aplicaciones más comunes.

¿Qué son los Niples Roscados de Acero Inoxidable y Dónde se Utilizan?

Un niple es un tramo corto de tubería con rosca en uno o ambos extremos, utilizado para conectar dos componentes con rosca interna. Los niples de acero inoxidable, en particular, son fabricados a partir de aleaciones de acero que contienen un mínimo de 10.5% de cromo, lo que les confiere su característica resistencia a la oxidación y la corrosión. Esta propiedad los hace indispensables en entornos donde la higiene, la resistencia química y la durabilidad son primordiales.

Estos componentes se encuentran omnipresentes en una vasta gama de aplicaciones:

• Sistemas de Fontanería y Agua Potable: Dada su resistencia a la corrosión y su naturaleza higiénica, son ideales para el transporte de agua potable, evitando la contaminación y garantizando una larga vida útil.
• Industria Química y Petroquímica: Manejan fluidos corrosivos y a altas temperaturas, donde la integridad del sistema es crítica para la seguridad y la eficiencia.
• Industria Alimentaria y Farmacéutica: Su superficie lisa y no porosa facilita la limpieza y previene la acumulación de bacterias, cumpliendo con estrictos estándares de higiene.
• Sistemas de Gas: Aseguran conexiones herméticas y seguras para el transporte de gas natural y otros gases industriales.
• Aplicaciones Marinas: La resistencia a la corrosión del acero inoxidable frente al agua salada es invaluable en barcos, plataformas petrolíferas y otras estructuras costeras.
• Sistemas de Calefacción, Ventilación y Aire Acondicionado (HVAC): Utilizados para conectar componentes en sistemas de fluidos calientes o fríos.

Tipos Comunes de Niples Roscados

Aunque el principio básico es el mismo, existen diferentes tipos de niples roscados, cada uno diseñado para aplicaciones específicas:

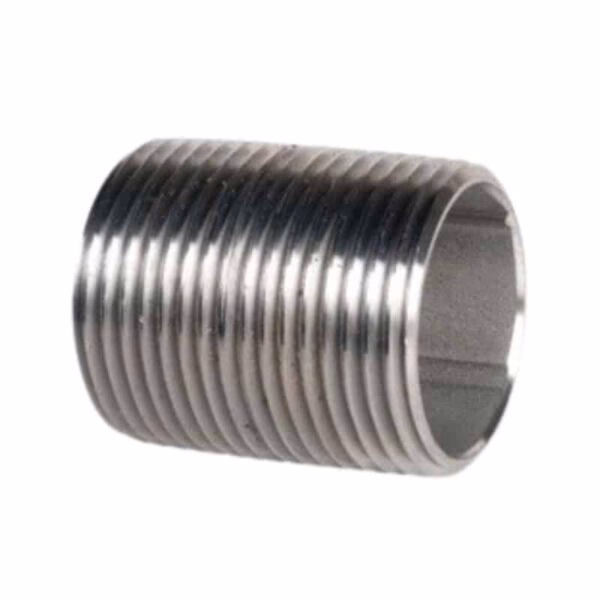

• Niple Cerrado (Close Nipple): Es el tipo más corto, con roscas en ambos extremos que se encuentran casi en el centro, dejando muy poco espacio sin roscar. Ideal para conexiones donde el espacio es limitado.
• Niple Corto (Shoulder Nipple): También conocido como niple con hombro, tiene un pequeño tramo sin roscar entre las roscas de los extremos, permitiendo el uso de herramientas para apretar.
• Niple Largo (Long Nipple): Simplemente un niple con una longitud considerable, utilizado para conectar componentes a una distancia mayor.
• Niple de Rosca Corrida (Running Thread Nipple): Este tipo es particular porque una de sus roscas se extiende a lo largo de casi toda la longitud del niple. Esto permite ajustar la longitud efectiva de la conexión, ofreciendo gran flexibilidad en el montaje. La longitud de la rosca varía en estos niples para adaptarse a las necesidades de ajuste.

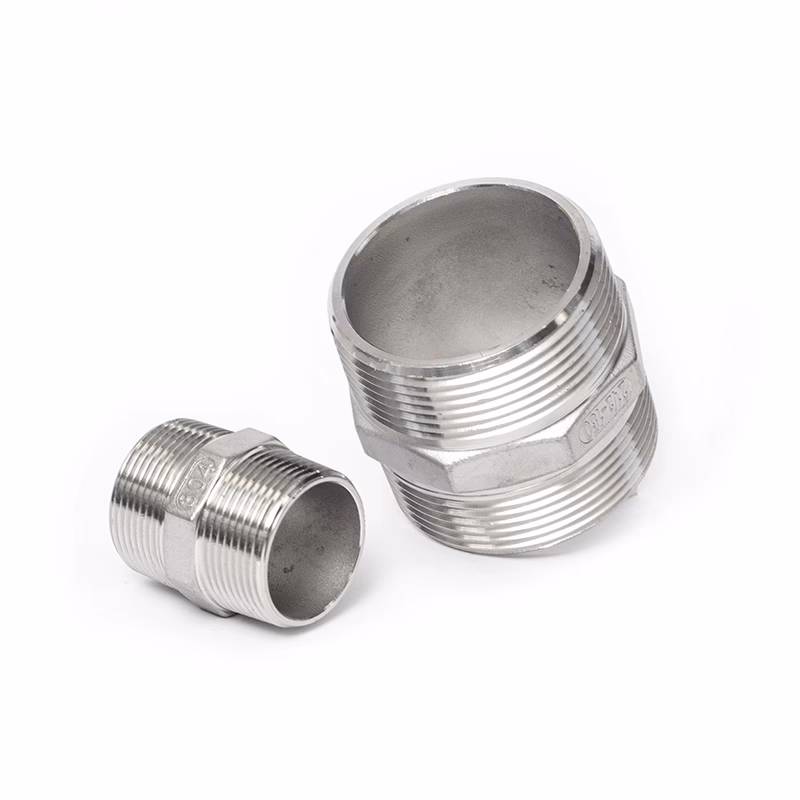

• Niple Reductor: Conecta tuberías de diferentes diámetros.

Estándares y Especificaciones Clave en Niples Roscados de Acero Inoxidable

La fabricación y el uso de niples roscados de acero inoxidable están rigurosamente regulados por estándares internacionales. Estos aseguran la intercambiabilidad, la calidad y la seguridad de los componentes. Para los niples que nos ocupan, destacan los siguientes:

Extremos Roscados: ANSI/ASME B1.20.1

El estándar ANSI/ASME B1.20.1, específicamente "Pipe Threads, General Purpose (Inch)", es la norma que define las características de las roscas cónicas para tuberías (NPT, National Pipe Taper). Esta conicidad es crucial porque permite que la rosca se apriete gradualmente, creando un sello mecánico que es intrínsecamente a prueba de fugas cuando se aplica un sellador de roscas adecuado. La conicidad de 1.5 grados por lado (o 3/4 de pulgada por pie de diámetro) es fundamental para lograr esta interferencia y asegurar una conexión robusta y sellada. Cuando se rosca un niple cónico en un accesorio cónico, la fuerza de apriete comprime el material de la rosca, creando un sello hermético.

Longitudes: ASTM A733

La norma ASTM A733, "Standard Specification for Welded and Seamless Carbon Steel and Austenitic Stainless Steel Pipe Nipples", especifica los requisitos para los niples de tubería, incluyendo sus longitudes y tolerancias. Esta norma asegura que los niples tengan dimensiones consistentes, lo que facilita su integración en sistemas preexistentes y garantiza que puedan ser reemplazados o instalados sin problemas de ajuste. La estandarización de las longitudes es vital para el diseño y la construcción de sistemas de tuberías complejos, permitiendo una planificación precisa y un montaje eficiente.

Material: ASTM A53

Aunque el niple es de acero inoxidable, la especificación ASTM A53, "Standard Specification for Pipe, Steel, Black and Hot-Dipped, Zinc-Coated, Welded and Seamless", es una norma fundamental para tuberías de acero en general. Sin embargo, para asegurar que el niple es verdaderamente de acero inoxidable, se deben considerar otras especificaciones más específicas que rigen la composición química y las propiedades mecánicas de este material, como ASTM A312 (para tubería de acero inoxidable sin costura y soldada para servicio general) o ASTM A269 (para tubería de acero inoxidable sin costura y soldada para servicio general). La mención de A53 en el contexto de un niple de acero inoxidable podría ser una referencia a la forma general o a un requisito complementario, pero el material en sí debe cumplir con las normas de acero inoxidable pertinentes.

Los grados más comunes de acero inoxidable utilizados para niples son:

• Acero Inoxidable 304/304L: Es el grado más versátil y ampliamente utilizado. Ofrece buena resistencia a la corrosión en una amplia gama de ambientes, buena conformabilidad y soldabilidad. La versión "L" (Low Carbon) es preferida para aplicaciones soldadas, ya que reduce la precipitación de carburo y mejora la resistencia a la corrosión intergranular.
• Acero Inoxidable 316/316L: Contiene molibdeno, lo que le confiere una resistencia superior a la corrosión, especialmente contra picaduras y corrosión por grietas en ambientes con cloruros, como el agua de mar o ciertos productos químicos. Al igual que el 304L, el 316L es ideal para aplicaciones de soldadura.

Conicidad de 1.5 Grados

La conicidad de 1.5 grados (o 3/4 de pulgada por pie de diámetro) en las roscas es un elemento crítico de diseño. Esta forma cónica, presente en las roscas NPT (National Pipe Taper), permite que las roscas del niple y del accesorio se ajusten gradualmente a medida que se aprietan. La interferencia resultante entre las crestas y los valles de las roscas, combinada con el uso de un sellador de roscas adecuado (cinta de PTFE o compuesto sellador), crea un sello mecánico y fluido que es extremadamente eficaz para prevenir fugas. Sin esta conicidad, las roscas serían paralelas y requerirían sellos adicionales más complejos para lograr la estanqueidad.

Longitud de la Rosca en Niples de Rosca Corrida

Una característica distintiva de los niples de rosca corrida es que la longitud de su rosca varía. A diferencia de los niples estándar donde las roscas tienen una longitud fija y definida en los extremos, un niple de rosca corrida tiene una rosca extendida a lo largo de una parte significativa de su cuerpo. Esto permite que el niple se atornille a diferentes profundidades dentro de un accesorio, ofreciendo una gran flexibilidad para ajustar la distancia entre dos puntos de conexión. Esta variabilidad es especialmente útil en situaciones donde se requiere una alineación precisa o un ajuste fino del sistema sin tener que cortar y roscar nuevas tuberías. La rosca corrida facilita la instalación y el mantenimiento, ya que permite ajustar la longitud efectiva de la conexión en sitio.

Tabla Comparativa: Acero Inoxidable 304 vs. 316 para Niples

Consideraciones para la Instalación y Mantenimiento

La correcta instalación de niples roscados es tan importante como su calidad. Siempre se debe utilizar un sellador de roscas adecuado (cinta de PTFE o compuesto sellador) para asegurar una conexión hermética y evitar fugas. El apriete debe ser firme pero no excesivo, para no dañar las roscas o el propio niple. En cuanto al mantenimiento, los niples de acero inoxidable requieren poca atención una vez instalados, gracias a su durabilidad y resistencia a la corrosión. Sin embargo, en entornos particularmente agresivos, una inspección periódica puede ayudar a identificar cualquier signo de desgaste o corrosión incipiente, aunque esto es raro en condiciones normales.

Preguntas Frecuentes sobre Niples Roscados de Acero Inoxidable

¿Cuál es la diferencia entre un niple de acero inoxidable 304 y 316?

La principal diferencia radica en la adición de molibdeno al acero inoxidable 316. Esto le confiere una resistencia superior a la corrosión, especialmente en ambientes con cloruros (como agua salada) y ácidos, lo que lo hace más adecuado para aplicaciones marinas, químicas o farmacéuticas. El 304 es más económico y adecuado para aplicaciones generales donde la resistencia a cloruros no es crítica.

¿Por qué la conicidad de la rosca es tan importante?

La conicidad de 1.5 grados (roscas NPT) es crucial porque permite que la rosca del niple se ajuste progresivamente en la rosca del accesorio a medida que se aprieta. Esta interferencia metal-metal, combinada con un sellador de roscas, crea un sello mecánico extremadamente eficaz que previene fugas de fluidos o gases. Sin esta conicidad, las roscas paralelas no sellarían adecuadamente por sí solas.

¿Qué significa que un niple tenga "rosca corrida"?

Un niple de rosca corrida tiene una de sus roscas extendida a lo largo de casi toda la longitud del cuerpo del niple, en lugar de solo en los extremos. Esto proporciona una mayor flexibilidad para ajustar la profundidad de la conexión, permitiendo un ajuste fino de la longitud efectiva del niple en el sistema de tuberías. Son muy útiles para salvar pequeñas distancias o para ajustes de alineación.

¿Es necesario usar sellador de roscas con niples de acero inoxidable?

Sí, es absolutamente necesario. Aunque las roscas cónicas (NPT) están diseñadas para un ajuste apretado, no son intrínsecamente a prueba de fugas por sí solas. Un sellador de roscas, como la cinta de PTFE (teflón) o un compuesto sellador líquido, rellena las pequeñas imperfecciones y espacios entre las crestas y los valles de la rosca, creando un sello hermético y lubricando la conexión para facilitar el apriete y, en el futuro, el desmontaje.

¿Se pueden utilizar niples de acero inoxidable para agua potable?

Sí, los niples de acero inoxidable son una excelente opción para sistemas de agua potable. Su resistencia a la corrosión asegura que el agua no se contamine con óxido o partículas metálicas. Además, la superficie no porosa del acero inoxidable dificulta la proliferación bacteriana, contribuyendo a mantener la calidad del agua. Es importante verificar que el grado de acero inoxidable utilizado sea adecuado para contacto con agua potable, como el 304 o 316.

En conclusión, los niples roscados de acero inoxidable son componentes ingeniosos y esenciales en una multitud de industrias. Su diseño, que cumple con estrictos estándares como ANSI/ASME B1.20.1 y ASTM A733, junto con la elección de materiales como el acero inoxidable 304 o 316, garantiza conexiones robustas, duraderas y seguras. Comprender sus características, desde la fundamental conicidad de 1.5 grados hasta la versatilidad de la rosca corrida, es clave para su correcta selección e implementación, asegurando el rendimiento óptimo de cualquier sistema de fluidos.
