28/09/2024
El acero inoxidable 316 es una aleación fascinante, reconocida mundialmente por su excepcional resistencia a la corrosión, especialmente en ambientes marinos y químicos. Sin embargo, más allá de su durabilidad química, sus propiedades mecánicas son igualmente cruciales para ingenieros y diseñadores. Una de las propiedades más fundamentales es su módulo de Young, también conocido como módulo de elasticidad. Comprender este valor es esencial para predecir cómo se comportará el material bajo carga, garantizando la integridad y seguridad de las estructuras y componentes fabricados con este versátil metal.
Este artículo se sumergirá en el corazón de la rigidez del acero inoxidable 316, explorando su módulo de Young, los factores que pueden influir en él, los métodos para su determinación precisa y, lo más importante, su impacto directo en el diseño y la aplicación práctica de esta aleación. Si alguna vez te has preguntado por qué el acero inoxidable 316 es tan fiable en aplicaciones críticas, la respuesta comienza con su capacidad elástica.
- ¿Qué es el Módulo de Young? La Rigidez en el Corazón de un Material
- El Módulo de Young Específico del Acero Inoxidable 316 y 316L
- Factores que Influyen en el Módulo de Young del Acero Inoxidable
- Métodos de Medición del Módulo de Young para Acero Inoxidable
- Importancia Crucial del Módulo de Young en el Diseño con Acero Inoxidable 316
- Acero Inoxidable 316 vs. Otros Materiales: Una Comparación de Rigidez
- Preguntas Frecuentes sobre el Módulo de Young del Acero Inoxidable 316
- ¿Es el módulo de Young del acero inoxidable 316 un valor absoluto e inmutable?
- ¿Cómo se compara el módulo de Young del acero inoxidable 316 con el del 304?
- ¿Por qué es tan importante conocer este valor para el diseño de componentes?
- ¿Afecta la temperatura al módulo de Young del acero inoxidable 316?
- ¿Qué diferencia de módulo de Young hay entre 316 y 316L?
¿Qué es el Módulo de Young? La Rigidez en el Corazón de un Material
El módulo de Young (E), o módulo de elasticidad longitudinal, es una propiedad mecánica que cuantifica la rigidez de un material elástico lineal. En términos sencillos, describe la resistencia de un material a la deformación elástica bajo tensión o compresión. Imagina que aplicas una fuerza a un objeto; este se estirará o comprimirá. El módulo de Young nos dice cuánta fuerza se necesita para lograr una cierta cantidad de deformación sin que el material sufra una deformación permanente.
Se define como la relación entre la tensión (fuerza por unidad de área) y la deformación unitaria (cambio de longitud por unidad de longitud original) dentro del límite elástico del material. Su unidad de medida más común es el Pascal (Pa), o más frecuentemente, el Gigapascal (GPa) en el sistema internacional, o libras por pulgada cuadrada (psi) en el sistema imperial. Un valor de módulo de Young alto indica que el material es rígido y requiere una gran fuerza para deformarse, mientras que un valor bajo sugiere que el material es más flexible y se deforma con mayor facilidad.
El Módulo de Young Específico del Acero Inoxidable 316 y 316L
Cuando nos enfocamos en el acero inoxidable, y en particular en las aleaciones 316 y 316L, el módulo de Young es un valor bastante consistente y predecible, lo que contribuye a su fiabilidad en aplicaciones de ingeniería. Según las referencias estándar en metalurgia, el módulo de Young para el acero inoxidable 316 y 316L a temperatura ambiente es de aproximadamente 193 GPa (Gigapascales), lo que equivale a unos 28 x 106 psi.
Es importante destacar que este valor es una referencia promedio. Si bien el acero inoxidable 316 y 316L son conocidos por su microestructura austenítica estable, que confiere una buena homogeneidad en sus propiedades mecánicas, pueden existir ligeras variaciones. Estas variaciones, aunque mínimas en el contexto del módulo de Young, pueden deberse a factores como el proceso de fabricación específico, el historial de trabajo en frío o la presencia de impurezas dentro de los límites de la especificación de la aleación.
La similitud en el módulo de Young entre el 316 y el 316L es notable. La designación 'L' en 316L indica una versión con bajo contenido de carbono, lo que mejora su soldabilidad y reduce el riesgo de corrosión intergranular, pero tiene un impacto insignificante en su módulo de elasticidad en comparación con el 316 estándar. Esta consistencia es una ventaja para los ingenieros, ya que permite aplicar el mismo valor de rigidez en sus cálculos de diseño para ambas variantes.
Factores que Influyen en el Módulo de Young del Acero Inoxidable
Aunque el módulo de Young del acero inoxidable 316 es relativamente estable, es importante conocer los factores que pueden influir marginalmente en este valor, especialmente en aplicaciones de alta precisión o en condiciones extremas:
1. Composición Química
Aunque el acero inoxidable 316 tiene una composición química definida (cromo, níquel, molibdeno principalmente), pequeñas variaciones dentro de los rangos permitidos por las normas pueden influir mínimamente en la red cristalina y, por ende, en su rigidez. La adición de elementos de aleación o la presencia de impurezas pueden alterar ligeramente las fuerzas de enlace atómico.
2. Temperatura
El módulo de Young de la mayoría de los metales, incluido el acero inoxidable 316, tiende a disminuir con el aumento de la temperatura. A medida que la temperatura se eleva, los átomos vibran con mayor energía, debilitando ligeramente los enlaces interatómicos y haciendo que el material sea un poco menos rígido. Para la mayoría de las aplicaciones a temperatura ambiente, este efecto es despreciable, pero en entornos de alta temperatura, como en intercambiadores de calor o reactores químicos, debe considerarse para cálculos precisos.
3. Procesamiento y Estado del Material
El trabajo en frío, como el laminado o trefilado, puede inducir tensiones internas y cambios en la microestructura (como la formación de martensita inducida por deformación en algunos aceros inoxidables austeníticos, aunque es menos común en el 316 en comparación con el 304). Estos cambios pueden resultar en un ligero aumento del módulo de Young. Por otro lado, los tratamientos térmicos que alteran la microestructura (aunque el 316 no se endurece significativamente por tratamiento térmico como otros aceros) también podrían tener una influencia menor. Sin embargo, para el acero inoxidable 316, el efecto de los procesos de conformado en su módulo de Young es generalmente menos pronunciado que en otras propiedades mecánicas como la resistencia a la tracción o el límite elástico.
Métodos de Medición del Módulo de Young para Acero Inoxidable
Para garantizar la precisión en el diseño y la fabricación, existen métodos estandarizados para determinar el módulo de Young del acero inoxidable 316. Los dos más comunes y fiables son:
1. Ensayo de Tracción
Este es el método más fundamental y directo. Consiste en someter una probeta estandarizada del material a una carga de tracción uniaxial que aumenta progresivamente. Mientras se aplica la carga, se mide simultáneamente la tensión (fuerza por unidad de área) y la deformación (cambio de longitud por unidad de longitud original). El módulo de Young se calcula a partir de la pendiente de la parte lineal (elástica) de la curva tensión-deformación. Es un método destructivo, ya que la probeta se deforma permanentemente o se fractura durante el ensayo. Sin embargo, ofrece una caracterización completa de las propiedades mecánicas del material.
2. Método de Ultrasonidos (No Destructivo)
Este método se basa en la propagación de ondas ultrasónicas a través del material. La velocidad de propagación de estas ondas está directamente relacionada con las propiedades elásticas del material, incluido el módulo de Young y el módulo de cizallamiento. Al medir el tiempo que tardan las ondas ultrasónicas en atravesar una muestra de espesor conocido, se puede calcular su velocidad y, a partir de ahí, deducir el módulo de Young. La principal ventaja de este método es que es no destructivo, lo que permite evaluar el módulo de Young de piezas ya fabricadas o en servicio sin dañarlas. Es particularmente útil para el control de calidad en líneas de producción o para la inspección de componentes complejos.
Ambos métodos son válidos y ofrecen resultados precisos. La elección entre uno y otro dependerá de si se necesita una prueba destructiva para caracterizar completamente el material o una prueba no destructiva para verificar propiedades en componentes terminados.
Importancia Crucial del Módulo de Young en el Diseño con Acero Inoxidable 316
El conocimiento preciso del módulo de Young del acero inoxidable 316 es más que una simple cifra en un manual; es un pilar fundamental en el diseño de estructuras y componentes. Su relevancia abarca diversas áreas críticas:
1. Predicción de la Deformación y Deflexión
En ingeniería estructural, el módulo de Young es vital para calcular cuánto se deformará una viga, un pilar o una placa bajo una carga determinada. Esto es crucial para evitar deflexiones excesivas que puedan afectar la funcionalidad o la estética de una estructura, o incluso provocar fallos. Por ejemplo, en el diseño de tanques de almacenamiento para la industria química o farmacéutica, donde se utiliza ampliamente el 316, una deflexión excesiva podría comprometer la estanqueidad o la operación segura.
2. Diseño contra el Pandeo (Buckling)
Para elementos esbeltos sometidos a cargas de compresión, como columnas o puntales, el módulo de Young influye directamente en su resistencia al pandeo. Un material con un mayor módulo de Young será más resistente al pandeo, permitiendo diseños más ligeros o más seguros. Esto es especialmente importante en estructuras donde el 316 se utiliza por su resistencia a la corrosión, pero donde la estabilidad estructural también es un requisito.
3. Análisis de Vibraciones y Resonancia
El módulo de Young, junto con la densidad del material, determina las frecuencias naturales de vibración de un componente. En aplicaciones donde las vibraciones son una preocupación (por ejemplo, en equipos de procesamiento de alimentos, maquinaria marina o componentes aeroespaciales), conocer el módulo de Young permite a los ingenieros diseñar para evitar la resonancia, un fenómeno que puede llevar a fallos catastróficos. La rigidez del 316 lo hace adecuado para componentes que deben mantener su forma bajo cargas dinámicas.
4. Optimización de Peso y Costo
Un conocimiento preciso del módulo de Young permite a los ingenieros optimizar el uso del material. Si el módulo de Young es conocido con exactitud, se pueden diseñar componentes con el espesor mínimo necesario para cumplir con los requisitos de rigidez, lo que reduce el peso y el costo del material sin comprometer la seguridad. Esto es particularmente valioso en industrias donde el costo del material es significativo, como en el caso del acero inoxidable 316.
5. Simulación por Elementos Finitos (FEM)
En los modernos análisis de ingeniería asistidos por computadora (CAE), como el método de elementos finitos (FEM), el módulo de Young es un parámetro de entrada fundamental. La precisión de las simulaciones depende directamente de la exactitud de los datos de entrada, incluyendo las propiedades del material. Utilizar un valor incorrecto del módulo de Young en estas simulaciones podría llevar a predicciones erróneas del comportamiento de la estructura, lo que podría tener graves consecuencias en la vida real.
Acero Inoxidable 316 vs. Otros Materiales: Una Comparación de Rigidez

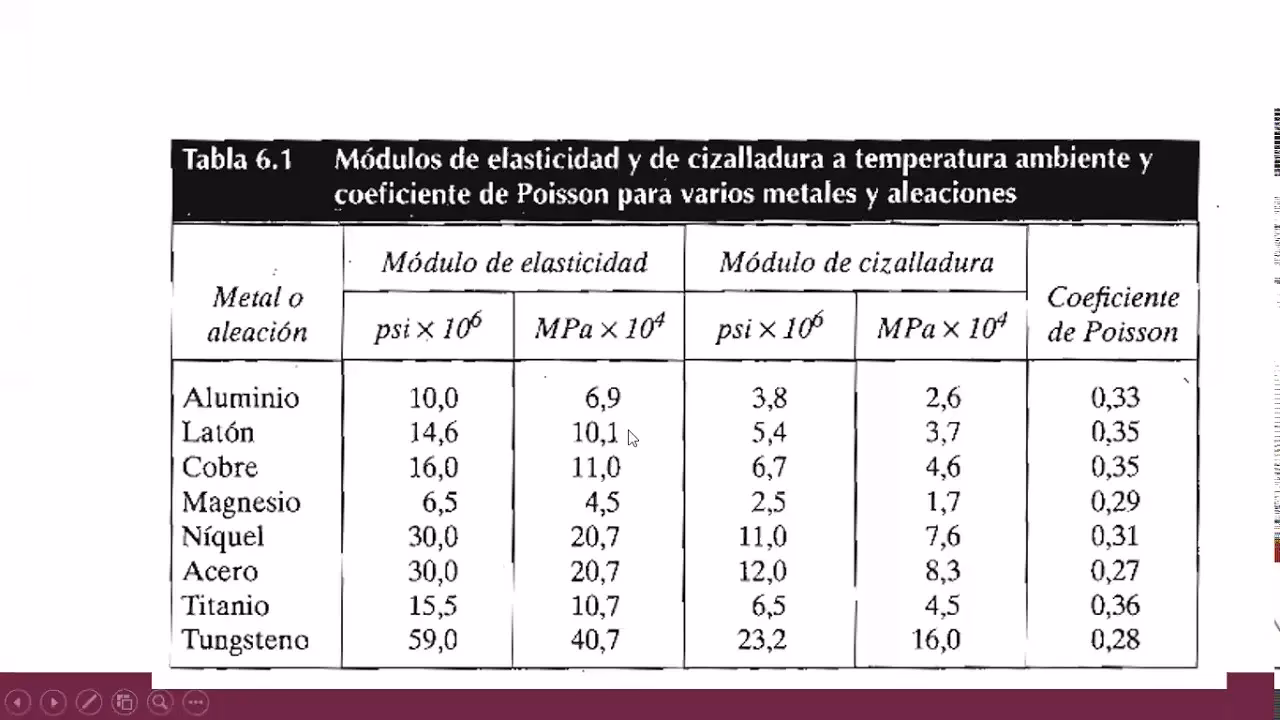

Para poner en perspectiva el módulo de Young del acero inoxidable 316, es útil compararlo con otros materiales comunes en ingeniería. Esta tabla destaca cómo se posiciona el 316 en términos de rigidez:
| Material | Módulo de Young (GPa) | Aplicaciones Típicas |
|---|---|---|
| Acero Inoxidable 316/316L | 193 | Equipos marinos, procesamiento químico y alimentario, implantes médicos. |
| Acero al Carbono (genérico) | 200-210 | Estructuras de construcción, componentes de maquinaria. |
| Acero Inoxidable 304 | 193 | Equipos para la industria alimentaria, utensilios de cocina, arquitectura. |
| Acero Inoxidable 440A | 200 | Cuchillería, instrumentos quirúrgicos, rodamientos. |
| Aluminio (aleaciones típicas) | 69-79 | Componentes aeroespaciales, automotrices, marcos de ventanas. |
| Cobre | 110-130 | Cables eléctricos, tuberías, intercambiadores de calor. |
| Titanio (aleaciones típicas) | 100-120 | Implantes médicos, componentes aeroespaciales de alta resistencia. |
| Concreto | 20-40 | Estructuras de construcción, cimientos. |
Como se puede observar, el acero inoxidable 316 presenta un módulo de Young muy similar al de los aceros al carbono y otros tipos de acero inoxidable, lo que indica una rigidez comparable. Sin embargo, su ventaja distintiva radica en la combinación de esta rigidez con su sobresaliente resistencia a la corrosión, lo que lo hace indispensable en entornos donde otros aceros simplemente no durarían. Materiales como el aluminio o el titanio, aunque con otras ventajas como la ligereza o la biocompatibilidad, son considerablemente menos rígidos que el acero inoxidable.
Preguntas Frecuentes sobre el Módulo de Young del Acero Inoxidable 316
¿Es el módulo de Young del acero inoxidable 316 un valor absoluto e inmutable?
No, si bien 193 GPa es el valor de referencia estándar y ampliamente aceptado para el acero inoxidable 316 a temperatura ambiente, es importante entender que no es un valor absolutamente inmutable. Como se mencionó, factores como ligeras variaciones en la composición química dentro de las tolerancias de la norma, el historial de procesamiento (como el trabajo en frío) y, significativamente, la temperatura de aplicación, pueden causar desviaciones menores. Para la mayoría de las aplicaciones de ingeniería, el valor de 193 GPa es suficientemente preciso, pero en situaciones donde la precisión extrema es crítica o en condiciones de servicio extremas (por ejemplo, muy altas o bajas temperaturas), puede ser necesaria una caracterización específica del material.
¿Cómo se compara el módulo de Young del acero inoxidable 316 con el del 304?
El módulo de Young del acero inoxidable 316 es prácticamente idéntico al del acero inoxidable 304. Ambos son aceros inoxidables austeníticos y poseen una microestructura similar que les confiere una rigidez comparable. El valor de referencia para ambos es de aproximadamente 193 GPa. La principal diferencia entre el 316 y el 304 radica en la adición de molibdeno al 316, lo que le confiere una resistencia superior a la corrosión, especialmente frente a los cloruros y ácidos, pero no afecta significativamente su módulo de elasticidad.
¿Por qué es tan importante conocer este valor para el diseño de componentes?
Conocer el módulo de Young es crucial para el diseño seguro y eficiente de cualquier componente o estructura. Permite a los ingenieros predecir con precisión cómo se deformará el material bajo diferentes cargas, lo que es vital para evitar fallos por deflexión excesiva o pandeo. Asegura que la pieza diseñada tendrá la rigidez necesaria para su función, mantendrá su forma y dimensiones bajo las cargas de servicio y evitará vibraciones indeseadas. Un cálculo incorrecto basado en un módulo de Young erróneo podría llevar a un diseño subdimensionado (riesgo de fallo) o sobredimensionado (desperdicio de material y costo innecesario).
¿Afecta la temperatura al módulo de Young del acero inoxidable 316?
Sí, la temperatura afecta el módulo de Young del acero inoxidable 316. Generalmente, a medida que la temperatura aumenta, el módulo de Young tiende a disminuir. Esto significa que el material se vuelve ligeramente menos rígido a temperaturas elevadas. Si bien este cambio puede ser modesto a temperaturas moderadas, es una consideración importante para aplicaciones en entornos de alta temperatura, como hornos, intercambiadores de calor o sistemas de escape, donde la precisión en el comportamiento elástico del material es fundamental para la seguridad y el rendimiento a largo plazo.
¿Qué diferencia de módulo de Young hay entre 316 y 316L?
Para fines prácticos y de ingeniería, la diferencia en el módulo de Young entre el acero inoxidable 316 y el 316L es despreciable. Ambos tienen un módulo de Young de aproximadamente 193 GPa. La designación 'L' en 316L indica un contenido de carbono ultrabajo, diseñado principalmente para mejorar la soldabilidad del material y minimizar la precipitación de carburos durante la soldadura, lo que previene la corrosión intergranular. Esta variación en el contenido de carbono no tiene un impacto significativo en la rigidez elástica inherente de la aleación.
En síntesis, el módulo de Young del acero inoxidable 316 es una propiedad mecánica indispensable que define su rigidez y su resistencia a la deformación elástica. Con un valor de referencia de 193 GPa, este material se posiciona como una opción robusta y confiable para un sinfín de aplicaciones industriales, desde la construcción naval hasta la industria farmacéutica y alimentaria. Comprender este valor y los factores que lo influyen es vital para el diseño seguro, eficiente y optimizado de componentes, asegurando que el acero inoxidable 316 no solo resista la corrosión, sino que también soporte las cargas y desafíos mecánicos más exigentes con una fiabilidad inquebrantable.
