23/11/2025
El acero inoxidable es uno de los materiales más versátiles y ampliamente utilizados en la industria moderna, reconocido por su excepcional resistencia a la corrosión y sus propiedades mecánicas. Desde utensilios de cocina hasta componentes aeroespaciales, su presencia es ubicua, gracias a una composición cuidadosamente diseñada que le otorga su durabilidad y rendimiento. Dentro de la gran familia del acero inoxidable, los grados austeníticos son particularmente importantes, destacándose por su ductilidad, soldabilidad y una resistencia superior a la corrosión, características que deben en gran medida a la inclusión de elementos de aleación específicos.
Para comprender a fondo este material, es fundamental examinar su definición y cómo se clasifica dentro de los grupos estándar de materiales, como los definidos por la norma ISO. Este análisis nos permitirá desentrañar el papel crucial de elementos como el cromo y, especialmente, el níquel, en la determinación de las propiedades de los aceros inoxidables, con un enfoque particular en las aleaciones austeníticas.
- ¿Qué es el Acero Inoxidable? Una Mirada a ISO M
- Características de Mecanizado del Acero Inoxidable (ISO M)
- Comparativa de Grupos de Materiales ISO: Acero Inoxidable vs. Otros
- Preguntas Frecuentes sobre el Acero Inoxidable
- ¿Por qué el cromo es tan importante en el acero inoxidable?
- ¿Cuál es la función principal del níquel en el acero inoxidable austenítico?
- ¿Por qué el acero inoxidable puede ser difícil de mecanizar?
- ¿Qué otros elementos de aleación se encuentran comúnmente en el acero inoxidable además de cromo y níquel?
- ¿Cómo influye el contenido de carbono en el acero inoxidable?
- Conclusión
¿Qué es el Acero Inoxidable? Una Mirada a ISO M
Según el manual de formación de Sandvik Coromant, el acero inoxidable se clasifica dentro del grupo de materiales ISO M. Se define como un material aleado que contiene un mínimo de entre el 11% y el 12% de cromo. Es precisamente este contenido de cromo el que confiere al acero inoxidable su característica más distintiva: la resistencia a la corrosión. Al reaccionar con el oxígeno del ambiente, el cromo forma una capa pasiva de óxido de cromo (Cr2O3) en la superficie del metal. Esta capa, extremadamente delgada e invisible, actúa como una barrera protectora, impidiendo que el oxígeno y otros agentes corrosivos alcancen el hierro subyacente y provoquen la oxidación.
El contenido de carbono en el acero inoxidable suele ser reducido, pudiendo bajar hasta un 0.01%. Esta baja proporción de carbono es crucial para ciertas aplicaciones, ya que un alto contenido de carbono puede reducir la resistencia a la corrosión en zonas afectadas por el calor durante la soldadura, debido a la precipitación de carburos de cromo.
Además del cromo y el bajo carbono, las aleaciones de acero inoxidable incorporan otros elementos clave. Los principales son el níquel (Ni), el molibdeno (Mo) y el titanio (Ti). Cada uno de estos elementos aporta propiedades específicas que mejoran el rendimiento del acero en diferentes entornos y aplicaciones.
El Papel Fundamental del Níquel en los Aceros Inoxidables Austeníticos
Una de las preguntas más frecuentes sobre los aceros inoxidables austeníticos se refiere a su contenido de níquel. Aunque el manual de Sandvik Coromant, nuestra fuente de referencia, no especifica un porcentaje mínimo exacto de níquel en los aceros inoxidables austeníticos, sí subraya que el níquel es uno de los elementos de aleación principales, junto con el molibdeno y el titanio. Su presencia es fundamental para las propiedades distintivas de este grupo de aceros.
El níquel es un elemento formador de austenita, lo que significa que estabiliza la fase austenítica a temperatura ambiente. La austenita es una fase cristalina del hierro que es no magnética y posee una estructura cúbica centrada en las caras (FCC). Esta estructura confiere a los aceros inoxidables austeníticos una serie de propiedades altamente deseables:
- Mayor Ductilidad: La estructura FCC de la austenita es inherentemente más dúctil que la ferrita, lo que permite que el material sea fácilmente conformado, estirado y doblado sin fracturarse.
- Excelente Soldabilidad: Los aceros inoxidables austeníticos son generalmente muy fáciles de soldar, lo que los hace ideales para la fabricación de estructuras complejas.
- Mejor Resistencia a la Corrosión: El níquel no solo estabiliza la austenita, sino que también mejora la resistencia general a la corrosión, especialmente en entornos ácidos y reductores, donde el cromo por sí solo podría no ser suficiente.
- No Magnéticos: A diferencia de otros tipos de acero inoxidable (como los ferríticos o martensíticos), los austeníticos son no magnéticos, una propiedad importante para ciertas aplicaciones electrónicas o médicas.
En resumen, si bien el manual no proporciona un número mínimo específico, la presencia de níquel en los aceros inoxidables es crítica para la formación y estabilización de la fase austenítica, lo que a su vez confiere al material sus propiedades superiores de ductilidad, soldabilidad y resistencia a la corrosión, haciéndolos indispensables en industrias como la de procesamiento, petróleo y gas, y farmacéutica.
Características de Mecanizado del Acero Inoxidable (ISO M)
El mecanizado del acero inoxidable presenta desafíos específicos que lo distinguen de otros grupos de materiales. Según la clasificación ISO M, el acero inoxidable se caracteriza por:
- Material de Viruta Larga: Al igual que el acero (ISO P), el acero inoxidable tiende a formar virutas largas, lo que requiere una gestión adecuada para evitar enredos y daños en la herramienta o la pieza.
- Control de la Viruta Variable: Si bien el control de la viruta es regular en los grados ferríticos, se vuelve considerablemente difícil en los aceros inoxidables austeníticos y dúplex. Esto se debe a su tendencia a endurecerse por trabajo durante el mecanizado, generando virutas tenaces y difíciles de romper.
- Elevadas Fuerzas de Corte: El mecanizado del acero inoxidable genera fuerzas de corte más altas en comparación con el acero normal. Esto exige herramientas más robustas y máquinas con mayor potencia para asegurar un proceso eficiente y preciso.
- Filo de Aportación (Built-Up Edge - BUE): La tendencia del material a adherirse al filo de corte de la herramienta es un problema común. El BUE puede llevar a un acabado superficial deficiente, aumento del desgaste de la herramienta y rotura de la viruta impredecible.
- Superficies con Endurecimiento Térmico y Mecánico: Durante el mecanizado, el acero inoxidable, especialmente el austenítico, experimenta un endurecimiento significativo tanto por el calor generado como por la deformación plástica. Esto hace que las pasadas subsiguientes sean más difíciles, aumentando el desgaste de la herramienta y requiriendo parámetros de corte específicos.
Comprender estas características es vital para seleccionar las herramientas de corte adecuadas, las geometrías de insertos y los parámetros de mecanizado (velocidad de corte, avance, profundidad de corte) que permitan un proceso eficiente y produzcan piezas de alta calidad.

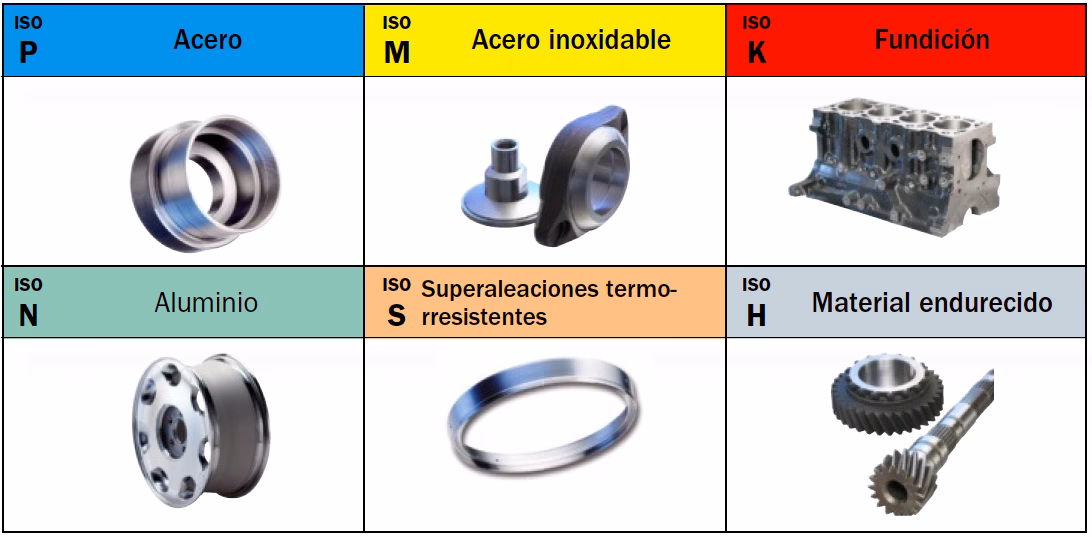

Comparativa de Grupos de Materiales ISO: Acero Inoxidable vs. Otros
Para contextualizar las propiedades del acero inoxidable, resulta útil compararlo con otros grupos de materiales definidos por la norma ISO, cada uno con sus propias características de mecanizado.
| Grupo ISO | Material | Características de la Viruta | Control de la Viruta | Fuerza de Corte Específica (kc) | Notas de Mecanizado |
|---|---|---|---|---|---|
| ISO P | Acero | Larga | Relativamente fácil y uniforme | 1500–3100 N/mm² | Bajo carbono es pastoso, alto carbono es quebradizo. |
| ISO M | Acero Inoxidable | Larga, laminar e irregular | Regular (ferrítico), Difícil (austenítico, dúplex) | 1800–2850 N/mm² | Elevadas fuerzas, filo de aportación, endurecimiento. |
| ISO K | Fundición | Corta (gris), Larga (dúctil) | Bueno en todas las condiciones | 790–1350 N/mm² | Mecanizado a alta velocidad genera abrasión. |
| ISO N | Aluminio / No Ferroso | Larga | Relativamente fácil (aleado) | 350–1350 N/mm² | Aluminio pastoso, requiere filos agudos. |
| ISO S | Super Aleaciones Termo-resistentes (HRSA) | Larga, segmentada | Difícil | 2400–3100 N/mm² (HRSA), 1300–1400 N/mm² (titanio) | Fuerzas de corte y potencia elevadas. |
| ISO H | Material Endurecido (>45 HRC) | Larga | Regular | 2550–4870 N/mm² | Requiere ángulo de desprendimiento negativo. |
Esta tabla resalta cómo el acero inoxidable (ISO M) se posiciona en términos de dificultad de mecanizado, especialmente en sus variantes austeníticas y dúplex, que exigen consideraciones especiales debido a su viruta tenaz y su tendencia al endurecimiento.
Preguntas Frecuentes sobre el Acero Inoxidable
¿Por qué el cromo es tan importante en el acero inoxidable?
El cromo es el elemento de aleación fundamental que confiere al acero inoxidable su resistencia a la corrosión. Forma una capa pasiva de óxido de cromo (Cr2O3) en la superficie del metal, que actúa como una barrera protectora contra la oxidación y otros agentes corrosivos. Sin un mínimo de 11-12% de cromo, el material no sería considerado acero inoxidable.
¿Cuál es la función principal del níquel en el acero inoxidable austenítico?
El níquel es un elemento crucial en los aceros inoxidables austeníticos porque estabiliza la fase austenítica a temperatura ambiente. Esta fase confiere al material propiedades deseables como una mayor ductilidad, excelente soldabilidad, mejor resistencia a la corrosión en ciertos entornos y características no magnéticas, esenciales para diversas aplicaciones industriales.
¿Por qué el acero inoxidable puede ser difícil de mecanizar?
El acero inoxidable, especialmente los grados austeníticos y dúplex, es considerado difícil de mecanizar debido a varias razones: tiende a formar virutas largas y tenaces que son difíciles de controlar, genera elevadas fuerzas de corte, tiene una alta tendencia a formar filo de aportación en la herramienta y, crucialmente, se endurece rápidamente por trabajo (endurecimiento térmico y mecánico) durante el proceso de corte, lo que incrementa el desgaste de la herramienta y la dificultad de las pasadas subsiguientes.
¿Qué otros elementos de aleación se encuentran comúnmente en el acero inoxidable además de cromo y níquel?
Además de cromo y níquel, otros elementos de aleación importantes en el acero inoxidable son el molibdeno (Mo) y el titanio (Ti). El molibdeno mejora la resistencia a la corrosión por picaduras y grietas, especialmente en ambientes con cloruros, y también la resistencia a altas temperaturas. El titanio se utiliza a menudo para estabilizar el carbono y prevenir la sensibilización, mejorando la resistencia a la corrosión intergranular.
¿Cómo influye el contenido de carbono en el acero inoxidable?
El contenido de carbono en el acero inoxidable suele ser bajo, a menudo tan bajo como 0.01%. Un bajo contenido de carbono es beneficioso porque reduce la formación de carburos de cromo en los límites de grano durante el calentamiento (como la soldadura), lo que podría disminuir la resistencia a la corrosión en esas áreas. Sin embargo, en algunos grados, se puede controlar el carbono para optimizar propiedades específicas como la dureza.
Conclusión
El acero inoxidable es un material complejo y fascinante, cuya resistencia y versatilidad provienen de una cuidadosa aleación de elementos. La presencia de un mínimo de cromo es lo que le otorga su capacidad de autoprotección contra la corrosión, mientras que la adición de níquel, especialmente en los grados austeníticos, es fundamental para estabilizar una microestructura que confiere al material una excepcional ductilidad, soldabilidad y una resistencia mejorada a una amplia gama de agentes corrosivos. Aunque el mecanizado de los aceros inoxidables, particularmente los austeníticos, presenta desafíos debido a su comportamiento de viruta y tendencia al endurecimiento, comprender estas características y aplicar las técnicas adecuadas permite aprovechar al máximo las propiedades únicas de este material indispensable en innumerables aplicaciones industriales y cotidianas. Su evolución continúa, prometiendo soluciones aún más robustas y eficientes para los desafíos del futuro.
Si quieres conocer otros artículos parecidos a Acero Inoxidable Austenítico: Composición y Claves puedes visitar la categoría Acero Inoxidable.
