¿Cómo Funciona un Interruptor de Flotador?

En el vasto universo de la automatización industrial, los interruptores de flotador se erigen como componentes fundamentales para el control y la supervisión de niveles de líquidos. Estos dispositivos, aparentemente sencillos, desempeñan un papel crucial en una miríada de aplicaciones, desde el llenado y vaciado de tanques hasta la protección de bombas y sistemas de bombeo. Comprender su funcionamiento no solo es vital para ingenieros y técnicos, sino para cualquier persona interesada en cómo la tecnología más básica puede generar un impacto significativo en la eficiencia y la seguridad operativa.

El control del motor eléctrico, donde los interruptores de flotador encuentran una de sus aplicaciones más destacadas, ha evolucionado drásticamente. Lo que antes era una tarea manual y esporádica, ahora se ha transformado en un sistema complejo y automatizado, donde cada componente, incluido el interruptor de flotador, está diseñado para ajustarse a las necesidades específicas de la máquina. Este artículo explorará en detalle cómo operan estos dispositivos, sus diferentes tipos y cómo se integran en los sistemas de control de motores, garantizando un funcionamiento óptimo y una protección inquebrantable.

Principios Generales del Control de Motores Eléctricos y su Relevancia

El control de motores eléctricos es un término amplio que abarca desde un simple interruptor hasta complejos sistemas con relevadores y controles de tiempo. Su función primordial es manejar alguna operación del motor eléctrico. Al seleccionar e instalar equipos de control, se deben considerar diversos factores para asegurar que el motor funcione correctamente junto a la máquina que impulsa. La correcta selección de un controlador impacta directamente en:

• Arranque: Un motor puede ser conectado directamente a la línea, pero esto podría dañar la máquina impulsada debido a un esfuerzo giratorio repentino o generar una oleada de corriente excesiva. Los controladores permiten arranques lentos y graduales, protegiendo tanto la máquina como el sistema eléctrico. La frecuencia de arranque también es un factor determinante en la elección del controlador.
• Paro: Los controladores no solo permiten la detención de los motores, sino que también pueden aplicar una acción de freno para detener la máquina rápidamente en situaciones de emergencia, lo cual es una función vital para la seguridad.
• Inversión de la Rotación: En muchas aplicaciones industriales, es necesario cambiar la dirección de rotación de las máquinas de forma automática o mediante el mando de un operador. Los controladores facilitan este proceso, ya sea a través de estaciones de botones, interruptores de tambor o módulos inversores de giro.
• Marcha y Velocidad: Las velocidades y características de operación deseadas son una función directa de los controladores. Algunos pueden mantener velocidades muy precisas para procesos industriales, mientras que otros permiten cambiar las velocidades por pasos o de forma gradual.
• Seguridad del Operador: Los dispositivos de control eléctrico piloto, como los interruptores de flotador, afectan directamente a los controladores al proteger a los operadores de la máquina contra condiciones inseguras, como el desbordamiento de líquidos.
• Protección contra Daños: Una máquina automática debe protegerse a sí misma, así como los materiales que procesa. Por ejemplo, un interruptor de flotador puede evitar que una bomba funcione en vacío, previniendo daños y asegurando la integridad del proceso.
• Mantenimiento de los Dispositivos de Arranque: Una vez instalados y ajustados, los arrancadores para motor mantienen tiempos de arranque, voltajes, corriente y torque confiables, beneficiando a la máquina impulsada y al sistema de energía. Las buenas prácticas de instalación se rigen por códigos eléctricos que incluyen el uso de fusibles, cortacircuitos e interruptores de desconexión adecuados.

Control Automático vs. Control Manual

Una distinción crucial en los sistemas de control es entre lo manual y lo automático. En un circuito manual, una persona debe iniciar la acción para que el circuito opere, comúnmente usando estaciones de botones. Por el contrario, un control automático está diseñado para que el circuito arranque por sí solo, brindando la comodidad de que funcionará sin intervención humana constante. Dispositivos como los interruptores de flotador, de presión o termostatos son ejemplos de controles automáticos, y su capacidad de contacto debe ser suficiente para conducir e interrumpir la corriente total del motor.

El Interruptor de Flotador: Guardián del Nivel de Líquidos

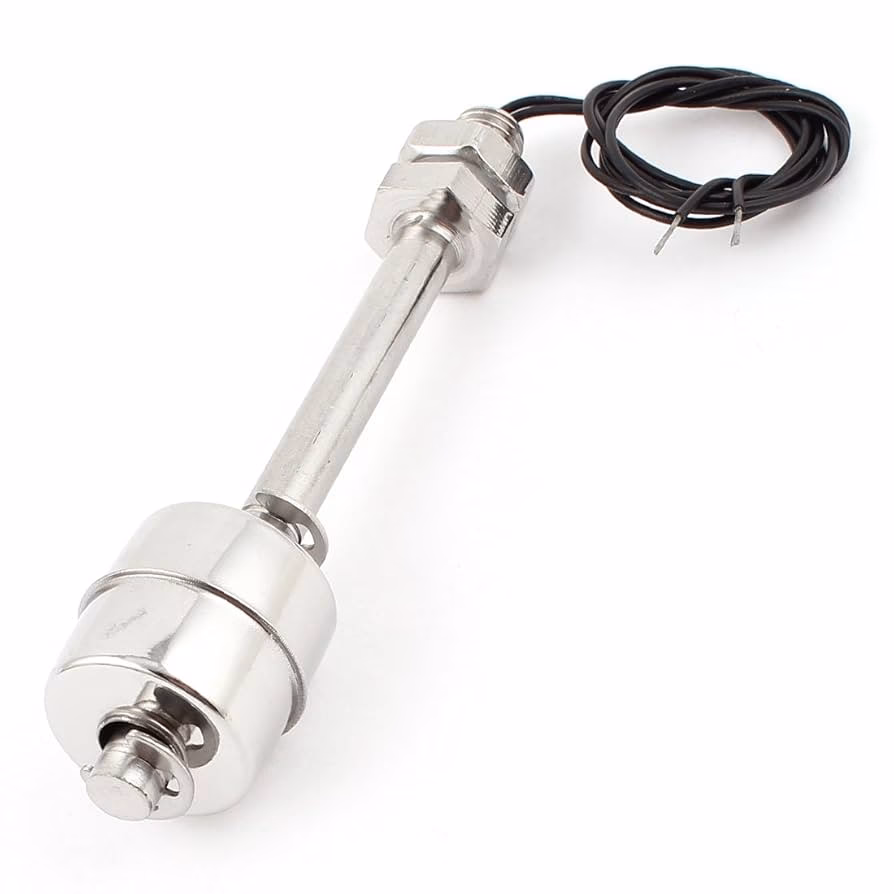

El interruptor de flotador es un dispositivo electromecánico que detecta y controla el nivel de un líquido en un tanque o depósito. Su operación se basa en el movimiento físico de un flotador que sube o baja con el nivel del líquido. Este movimiento, a su vez, abre o cierra contactos eléctricos, enviando una señal al sistema de control.

¿Cómo Funciona un Interruptor de Flotador?

La operación de un interruptor de flotador es relativamente sencilla pero ingeniosa. Un flotador, generalmente hermético y con una densidad menor que el líquido, se coloca dentro del tanque. A medida que el nivel del agua o líquido aumenta o disminuye, el flotador se mueve hacia arriba o hacia abajo. Este movimiento mecánico es transmitido a un mecanismo interno que activa o desactiva un interruptor eléctrico. La conexión puede ser a través de una varilla rígida, una cadena con un contrapeso o un sistema encapsulado que contiene el mecanismo del interruptor.

Tipos de Interruptores de Flotador

Existen varias configuraciones de interruptores de flotador, cada una diseñada para aplicaciones específicas:

• Interruptor de Flotador Estándar: Es el tipo más común, donde el flotador está conectado a un mecanismo que abre o cierra contactos eléctricos al alcanzar ciertos niveles.
• Interruptor Encapsulado: Este tipo consta de una esfera metálica o un cuerpo sellado que contiene el mecanismo del interruptor, a menudo activado por una pequeña esfera de mercurio o un sensor de inclinación. Son ideales para líquidos sucios o corrosivos, ya que el mecanismo interno está completamente protegido.
• Electrónivel: Es un control electrónico que sensa el nivel del líquido. No siempre utiliza un flotador mecánico, sino que puede emplear electrodos que detectan la conductividad del líquido a diferentes alturas. Su principal ventaja es la capacidad de proteger una bomba para que no trabaje en vacío, prolongando su vida útil y evitando daños. Puede censar niveles como "lleno", "a la mitad" y "vacío" con gran precisión.

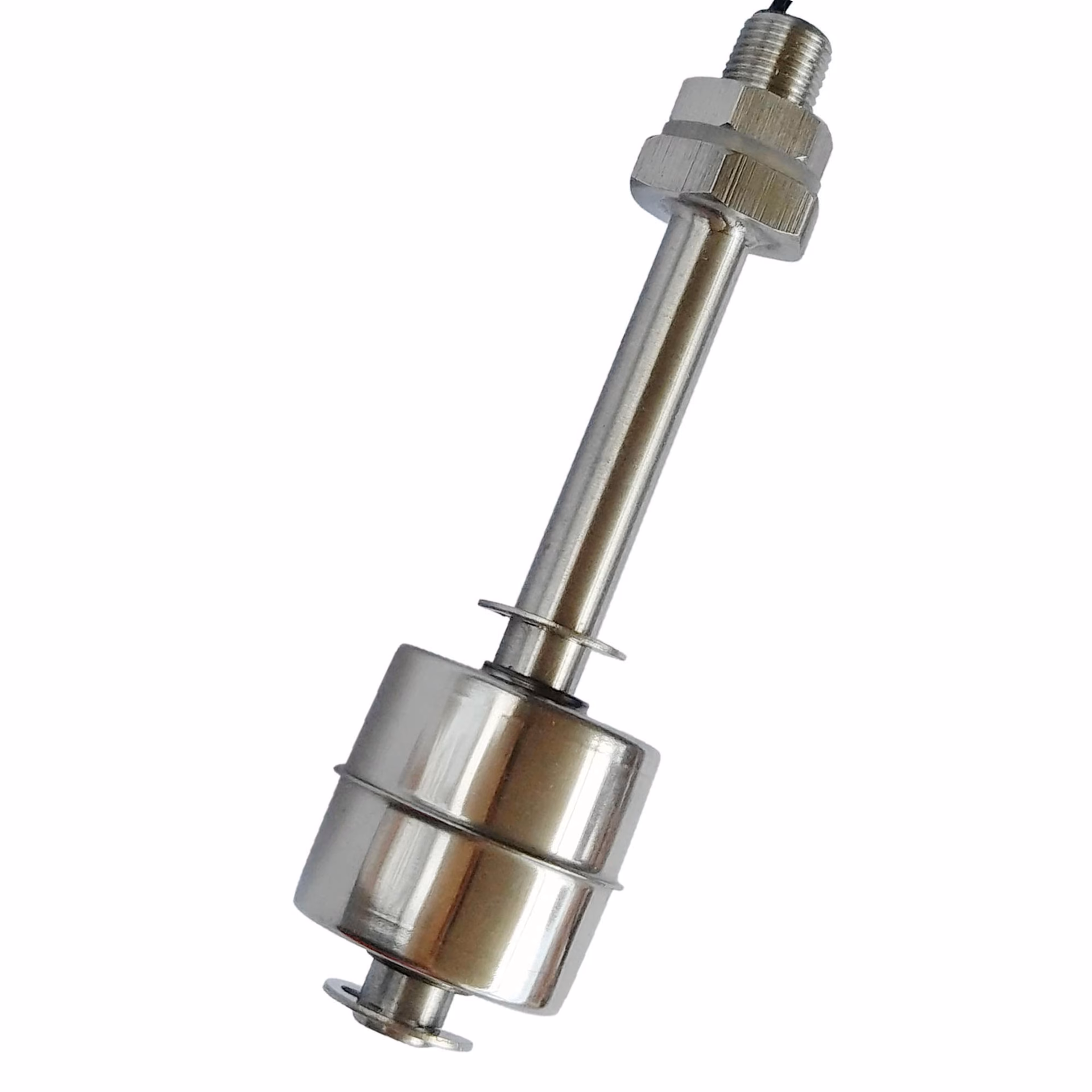

• Interruptor de Flotador Magnético de Multipuntos: Este tipo de interruptor es especialmente versátil, ya que permite detectar múltiples niveles dentro de un mismo tanque. Funciona con un flotador que contiene un imán, el cual, al pasar por diferentes puntos a lo largo de un tubo guía, activa o desactiva reed switches (interruptores magnéticos) ubicados en esos puntos.
• Interruptor de Flotación de Mercurio: Aunque su uso ha disminuido debido a preocupaciones ambientales, estos interruptores son muy fiables y se activan con el ascenso y descenso de los niveles de líquido. Contienen una pequeña cápsula de mercurio que, al inclinarse por el movimiento del flotador, establece o interrumpe un circuito eléctrico. El sector actual ofrece muchos modelos sin mercurio como alternativa.

La elección del tipo de interruptor de flotador dependerá de factores como el tipo de líquido, la temperatura, la presión, la precisión requerida y el número de puntos de control necesarios.

Componentes Clave en un Circuito de Control con Flotador

Para comprender completamente cómo un interruptor de flotador se integra en un sistema de control, es importante conocer otros componentes esenciales que lo acompañan:

• Motor Trifásico: Es el elemento impulsado por el sistema de control. Requiere tres fases para funcionar y un voltaje generalmente mayor o igual a 220V. Una característica importante es que al invertir dos de sus fases, cambia el sentido de rotación del rotor. Posee un rotor tipo jaula de ardilla.
• Arrancadores Magnéticos: Estos dispositivos limitan la corriente durante el arranque del motor, evitando fluctuaciones perjudiciales en la línea. Cuentan con protecciones de sobrecarga y cortocircuito, compensación de temperatura ambiente y, a menudo, botonera de arranque y paro. Incluyen un contactor, que es el elemento principal para soportar la carga directa del motor, y un relé térmico para protección contra sobrecargas.
• Relevador de Control: Es una bobina que, al energizarse, enclava contactos normalmente abiertos (cerrándolos) y abre contactos normalmente cerrados (impidiendo el paso de corriente). Son fundamentales para la lógica de control.
• Relevador de Tiempo (Timer): Permiten introducir retardos en el circuito. Existen dos tipos principales:
  • ON DELAY: Retarda el envío de una señal después de que el circuito se ha energizado.
  • OFF DELAY: Retarda la respuesta a los circuitos secundarios una vez que el circuito de control se ha desenergizado, a menudo mediante un capacitor que almacena energía.
• Interruptor de Presión: Detecta cambios en la presión de líquidos o gases. Comúnmente usado en sistemas neumáticos, hidráulicos, bombas y compresores.
• Estación de Botones: Proporciona el control manual del sistema, con botones para arranque, paro e inversión de giro.
• Luces Piloto: Indicadores visuales del estado del sistema (verde para funcionamiento, rojo para paro/alarma, ámbar para precaución).
• Chicharra: Alarma sonora que indica una condición específica, como una parada de emergencia o un fallo.

Estos componentes, junto con el interruptor de flotador, conforman la compleja red de un sistema de control automático, garantizando la eficiencia y la seguridad.

Aplicaciones y Ejemplos de Circuitos con Interruptores de Flotador

Los interruptores de flotador son indispensables en sistemas que requieren el control automático del nivel de un líquido. Veamos cómo se integran en algunos escenarios típicos:

Control Automático, Fuera y Manual de un Motor Trifásico

Este es un ejemplo clásico donde el interruptor de flotador (o de nivel) juega un papel central en el modo automático. Imagina un sistema de bombeo para mantener un nivel de agua en un tanque:

Al energizar el circuito, si el sistema está en la posición "fuera", una luz roja se enciende, indicando que el motor está inactivo.

Modo Automático: Cuando se selecciona el modo automático, el motor y una luz verde se energizan si el interruptor de nivel (flotador) y, posiblemente, un interruptor de límite están cerrados, permitiendo el paso de la corriente. El motor dejará de funcionar si el nivel de líquido alcanza un punto donde el interruptor de flotador se abre (por ejemplo, cuando el tanque está lleno), o si el interruptor de límite se abre (por ejemplo, por una condición de desbordamiento). Si el nivel desciende, el flotador se cierra nuevamente y la bomba se activa. Este es un ejemplo perfecto de control automático basado en el nivel de líquido.

Modo Manual: En este modo, el operador controla el motor a través de botones de arranque/paro, anulando el control del flotador. La bobina del contactor se energiza, la luz verde se enciende y el motor funciona hasta que se presiona el botón de paro.

En ambos modos (manual o automático), al presionar el botón de paro, el motor se desenergiza, y la luz roja se enciende nuevamente, indicando que el motor está fuera de servicio.

Sistema de Bombeo con Múltiples Velocidades y Niveles (Interruptor de Flotador Magnético de Multipuntos)

El ejemplo de un interruptor de flotador magnético de multipuntos ilustra un control más sofisticado:

Un sistema de bombeo cuenta con dos motobombas. La motobomba #1 tiene dos velocidades (baja L-1, alta H-1), y la motobomba #2 funciona solo a velocidad alta (H-2) cuando el nivel alcanza el punto más alto (F4).

• Un relevador de control (CR) permite el funcionamiento del sistema al accionar un botón de marcha.
• Cuando el líquido desciende al nivel del flotador #1 (F1), este sirve como paro, deteniendo el sistema o una bomba.
• Al subir el líquido y alcanzar el flotador #2 (F2), se energiza el contactor L-1, y la motobomba #1 comienza a funcionar a baja velocidad.
• Si el líquido sigue subiendo y llega al flotador #3 (F3), se desenergiza L-1, y en su lugar, se energiza el contactor H-1, haciendo que la motobomba #1 funcione a alta velocidad.
• Si el nivel desciende nuevamente a F2, la bomba #1 vuelve a funcionar a baja velocidad, repitiendo el ciclo.
• Finalmente, si el nivel continúa subiendo de F3 al flotador #4 (F4), entra en funcionamiento la segunda bomba (H-2), operando ambas a alta velocidad para manejar el gran volumen de líquido.

Es crucial destacar la presencia de contactos normalmente cerrados de L-1 y H-1. Estos actúan como un enclavamiento por contactos auxiliares, impidiendo que ambas bobinas (L-1 y H-1) funcionen simultáneamente, lo que evitaría un cortocircuito y protegería el sistema. Este es un claro ejemplo de cómo la automatización con flotadores puede optimizar el rendimiento y la seguridad.

Tabla Comparativa de Tipos de Interruptores de Flotador

Preguntas Frecuentes sobre Interruptores de Flotador

¿Para qué se usa principalmente un interruptor de flotador?

Un interruptor de flotador se usa principalmente para controlar el nivel de líquidos en tanques, depósitos, pozos y otras estructuras. Su función es activar o desactivar bombas, válvulas o alarmas cuando el nivel del líquido alcanza un punto preestablecido. Esto es crucial para prevenir desbordamientos, evitar que las bombas funcionen en vacío (lo que las dañaría) o asegurar un suministro constante de líquido.

¿Qué tipos de interruptores de flotador existen y cuáles son sus diferencias clave?

Existen varios tipos, como los flotadores estándar (con varilla o cadena), encapsulados, electróniveles, y los multipunto magnéticos. Las diferencias radican en su mecanismo de activación (mecánico, electrónico, magnético), el número de puntos de control que pueden detectar, y su resistencia a condiciones ambientales o tipos de líquidos específicos. Los electróniveles, por ejemplo, son ideales para proteger bombas de trabajar en vacío y ofrecen alta precisión, mientras que los multipunto son versátiles para sistemas con varios umbrales de nivel.

¿Puede un interruptor de flotador proteger una bomba?

¡Absolutamente! Una de las aplicaciones más importantes de los interruptores de flotador es la protección de bombas. Al detectar un nivel de líquido bajo, el interruptor puede apagar la bomba para evitar que funcione sin agua, una condición conocida como "marcha en vacío". Esto previene el sobrecalentamiento y el daño a los componentes internos de la bomba, prolongando significativamente su vida útil.

¿Cómo se conecta un interruptor de flotador en un circuito de control?

Un interruptor de flotador se conecta generalmente en serie con la bobina de un contactor o relevador en el circuito de control. Cuando el flotador alcanza el nivel deseado, los contactos del interruptor se cierran (o se abren, dependiendo de la configuración), energizando o desenergizando la bobina del contactor. Este contactor, a su vez, controla el encendido o apagado del motor de la bomba. En sistemas más complejos, puede interactuar con relevadores de tiempo o sistemas PLC.

¿Cuál es la diferencia principal entre un control automático y manual en un sistema con flotador?

La diferencia radica en la intervención humana. En un control manual, un operador debe presionar un botón para iniciar o detener el motor. En contraste, en un control automático, el interruptor de flotador (o de nivel) es el que inicia o detiene la operación del motor de forma autónoma, basándose en el nivel del líquido. El modo automático es ideal para procesos continuos y desatendidos, mientras que el manual ofrece flexibilidad para operaciones específicas o de mantenimiento.

Conclusión

Los interruptores de flotador son mucho más que simples interruptores; son componentes inteligentes que permiten la automatización de procesos críticos relacionados con el control de líquidos. Su capacidad para detectar niveles y activar acciones predefinidas los convierte en guardianes esenciales de la eficiencia y la seguridad en una amplia gama de industrias. Ya sea en sistemas de bombeo, tratamiento de aguas, o procesos industriales complejos, la comprensión de su funcionamiento y la correcta selección e integración en los circuitos de control son fundamentales para garantizar operaciones fluidas, proteger equipos costosos y optimizar el consumo de energía. La evolución hacia modelos sin mercurio y las configuraciones multipunto demuestran un compromiso continuo con la innovación y la sostenibilidad en el campo de la automatización.
