Anclajes en Hormigón Endurecido: Guía de Instalación

La fijación de elementos estructurales o no estructurales al hormigón es una tarea fundamental en la construcción y la ingeniería civil. Ya sea para instalar maquinaria pesada, barandas de seguridad, o incluso elementos decorativos, la elección y correcta instalación de los anclajes son cruciales para garantizar la seguridad y la durabilidad de cualquier proyecto. Si bien existen sistemas de anclaje que se colocan cuando el hormigón aún está fresco (hormigonados in situ), una necesidad muy común, y a menudo la más desafiante, es saber cómo se instalan los anclajes en hormigón endurecido. Este proceso requiere de un conocimiento específico de los diferentes tipos de anclajes disponibles y de las técnicas adecuadas para su aplicación, asegurando que la conexión sea tan robusta y fiable como si hubiera sido planificada desde el inicio de la obra.

A continuación, exploraremos en detalle los métodos y tipos de anclajes diseñados específicamente para ser instalados una vez que el hormigón ha alcanzado su resistencia final, ofreciendo una guía completa para profesionales y entusiastas que buscan soluciones de fijación sólidas y seguras.

Sistemas de Anclaje: Una Breve Mirada a la Hormigonada In Situ

Antes de sumergirnos en la instalación de anclajes en hormigón ya curado, es útil entender brevemente la contraparte: los anclajes hormigonados in situ. Estos se incorporan al hormigón durante su proceso de vertido y fraguado, ofreciendo una integración máxima con la estructura.

Anclajes Embebidos, No Regulables

Estos son los tipos más comunes de anclajes in situ. Se caracterizan por tener un dispositivo de fijación en su extremo (lazo, cabeza, tuerca, placa) que mejora su adherencia y permite desarrollar plenamente su resistencia. Ejemplos incluyen:

• Bulones comunes: Bulones de acero estructural con su cabeza dentro del hormigón.
• Bulones en "J" o "L": Terminados en gancho para mayor agarre.
• Barras roscadas: Dobladas, lisas o conformadas; aunque los ensayos a veces muestran que pueden enderezarse.
• Anclajes para zapatas de concreto: Frecuentemente con gancho "J".
• Barras roscadas rectas: Generalmente con rosca gruesa.
• Acero para armaduras: Barras genéricas o de marcas registradas.

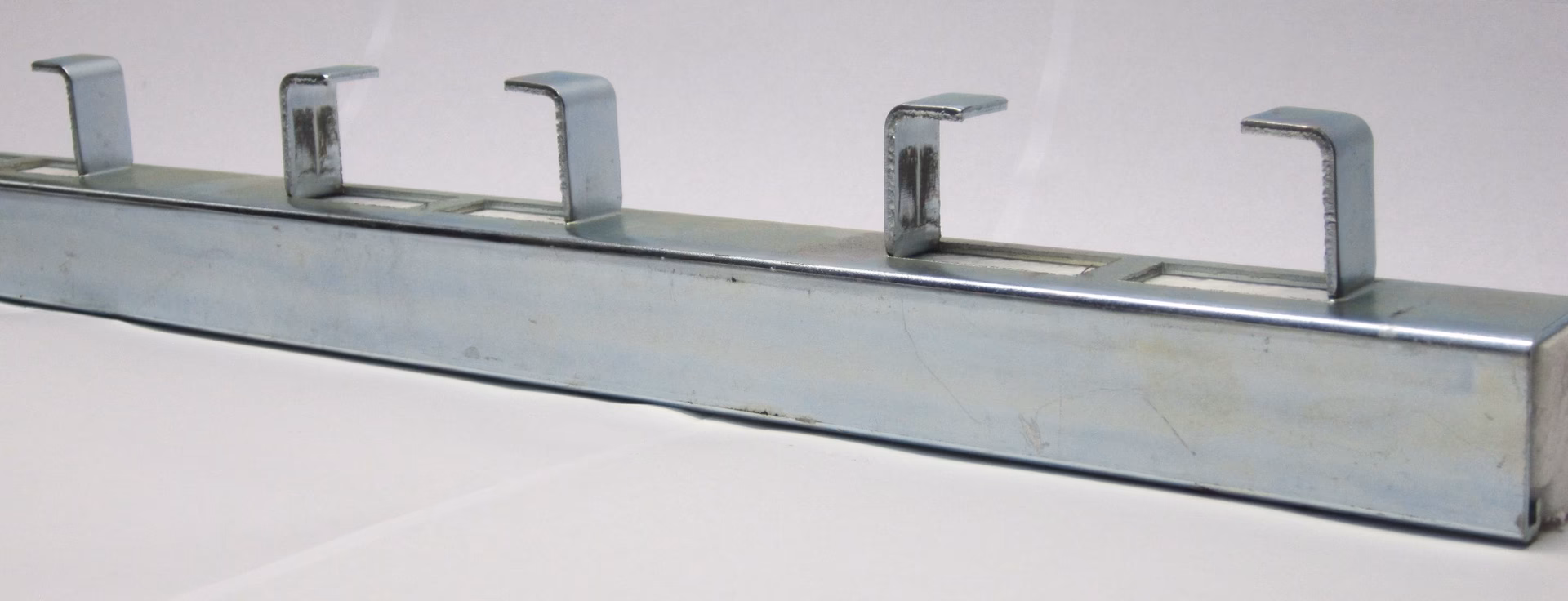

• Insertos roscados: De alambre o férrulas, con roscas internas o externas.
• Placas para soldadura de pernos: Placas de acero con barras lisas, conformadas o pernos de anclaje con cabeza.
• Conexiones abulonadas: Bulones con cabeza, embebidos o en agujeros pasantes.

Anclajes Regulables

Estos anclajes, también hormigonados in situ, ofrecen la ventaja de permitir un ajuste posterior de su posición lateral o profundidad. Son particularmente útiles para fijar bases de equipos o maquinarias grandes donde la precisión de la alineación es crítica. A menudo, atraviesan losas de piso delgadas o se embeben completamente en fundaciones más gruesas. Una vez nivelada la base, el vacío alrededor del anclaje se rellena con mortero, consolidando la fijación.

La Clave: Anclajes Instalados en Hormigón Endurecido

Cuando el hormigón ya ha curado y ha alcanzado su resistencia de diseño, la instalación de anclajes requiere de métodos específicos que no implican la manipulación del hormigón fresco. Estos sistemas se instalan en perforaciones previamente realizadas en la masa de hormigón. Existen dos grandes grupos:

• Anclajes cementados: Utilizan morteros o compuestos químicos para fijar el anclaje a la pared de la perforación.
• Anclajes de expansión: Se fijan mediante fuerzas mecánicas de fricción o palanca contra las paredes del orificio.

Anclajes Cementados: La Fuerza de la Adherencia Química y Mecánica

Los anclajes cementados basan su resistencia en la adherencia generada entre el anclaje, el compuesto de cementación y el hormigón. Son ideales para cargas estáticas elevadas y donde se requiere una distribución uniforme de la tensión.

Anclajes Cementados con Mortero

Estos anclajes son típicamente bulones con o sin cabeza, o barras roscadas. Su instalación implica la perforación de un orificio en el hormigón, que luego se rellena con un mortero. Este mortero puede ser una mezcla de cemento Pórtland y arena, o un producto premezclado disponible comercialmente. El anclaje se inserta en el mortero fresco y se deja fraguar, formando una conexión monolítica con el hormigón. Son una opción robusta y económica para muchas aplicaciones.

Anclajes Químicos: La Precisión de la Reacción

Los anclajes químicos representan una de las soluciones más versátiles y de alto rendimiento para la fijación en hormigón endurecido. Generalmente consisten en barras roscadas o barras conformadas que se fijan mediante compuestos químicos de dos componentes. Estos compuestos suelen ser poliésteres, vinilésteres o epoxis, cada uno con propiedades específicas de resistencia y tiempo de fraguado. La versatilidad de estos sistemas radica en sus diversas presentaciones y métodos de aplicación:

• Cápsulas de vidrio: Son quizás la forma más limpia y controlada. La cápsula, que contiene los dos componentes químicos separados, se inserta en la perforación limpia. Luego, la barra de anclaje se introduce rotándola y martillándola, lo que rompe la cápsula y mezcla los componentes, iniciando la reacción química que cementa el anclaje.
• Cartuchos plásticos: Estos sistemas se asemejan a los cartuchos de silicona y se utilizan con un dispensador especial y una boquilla mezcladora. Los dos componentes se mezclan al ser extruidos a través de la boquilla, y la mezcla se inyecta directamente en la perforación. Inmediatamente después, se inserta la barra de anclaje.
• Tubos o sistemas tipo "salchicha": Contienen los dos componentes separados por una membrana. Se amasa el tubo para mezclar los componentes antes de verter la mezcla en la perforación. Una vez en el orificio, se inserta la barra de anclaje.
• Sistemas a granel: Típicamente epoxis, estos se pueden premezclar en una batea y utilizar inmediatamente, o bien bombear a través de una mezcladora en línea e inyectar directamente en la perforación.

El tiempo de fraguado de los anclajes químicos es una consideración crucial y depende en gran medida de la temperatura ambiente. Puede variar desde unos pocos minutos en temperaturas elevadas (por ejemplo, 90°F o 32°C) hasta varias horas en temperaturas frías (por ejemplo, 30°F o -1°C). Los epoxis, en particular, pueden formularse para fraguar rápidamente o lentamente, con tiempos de curado que pueden extenderse hasta 36 horas, lo que permite mayor tiempo de trabajo en aplicaciones complejas.

Anclajes de Expansión: Fuerza por Presión y Fricción

Los anclajes de expansión están diseñados para ser insertados en orificios preperforados y luego expandirse mecánicamente, ejerciendo presión contra las paredes del hormigón. Esta expansión transfiere la carga de tracción del bulón al hormigón mediante fricción y/o acción de palanca. Frecuentemente, estos anclajes vienen preensamblados con bulón, tuerca y arandela.

Anclajes de Torque Controlado con Camisa para Cargas Pesadas

Este tipo de anclaje es una solución robusta para cargas elevadas. Consiste en un bulón o una barra roscada con una tuerca y una arandela en un extremo, y un cono en el extremo que se embebe en el hormigón. Alrededor del cono, se encuentra una camisa de expansión de alta resistencia, a menudo con un mecanismo colapsable de plástico en su parte superior. Una camisa separadora se extiende hasta la superficie de la perforación. La instalación se realiza ajustando la cabeza del bulón o la tuerca, lo que tira del cono hacia arriba dentro de la camisa de expansión. Esta acción expande la camisa firmemente contra la pared de la perforación. La capacidad de tracción se desarrolla a través de una combinación de la acción de palanca sobre el hormigón y la elevada fricción generada entre la camisa y el hormigón. La camisa separadora también contribuye a incrementar la capacidad de corte.

Anclajes con Camisa

Los anclajes con camisa son una opción popular para requisitos de anclaje medianos y livianos. Están compuestos por un perno de acero, una camisa de expansión (generalmente de chapa metálica) y un conjunto de tuerca y arandela. El fondo del perno de acero tiene un mandril uniformemente ahusado. Toda la longitud del bulón que se encuentra debajo de la arandela está encerrada en una o varias secciones del tubo de acero. La parte inferior de la camisa de expansión tiene ranuras longitudinales que permiten su expansión. Al ajustar la tuerca, el mandril ahusado se mueve hacia el interior de la camisa, forzándola a expandirse y presionar contra la pared del orificio, creando una fijación segura.

Anclajes de Expansión con Casquillo

Los anclajes de expansión con casquillo, también conocidos como anclajes de golpe o de inserción, son otro tipo de anclaje de expansión. La información provista describe dos tipos principales:

• Un tipo consiste en un casquillo de dos piezas que se mantienen unidas mediante lengüetas de acero. Este casquillo tiene un tapón ahusado con rosca interna en su extremo.
• El segundo tipo consiste en un casquillo de dos piezas con dos conos de acero ahusados, uno en la parte superior y otro en la parte inferior, que se mantienen. (La descripción se interrumpe aquí, pero el principio general es que un elemento se golpea o se inserta para expandir el casquillo contra las paredes del orificio).

Estos anclajes son adecuados para aplicaciones donde la velocidad de instalación es importante y se requiere una fijación fiable.

Tabla Comparativa de Anclajes en Hormigón Endurecido

Consideraciones Clave para una Instalación Exitosa

Independientemente del tipo de anclaje elegido para hormigón endurecido, la correcta ejecución de la instalación es tan importante como la selección del anclaje en sí. Aquí hay algunas consideraciones cruciales:

• Preparación del Orificio: La limpieza de la perforación es vital para todos los tipos de anclajes. El polvo y los escombros pueden reducir significativamente la adherencia de los anclajes cementados y la capacidad de expansión de los anclajes mecánicos. Se recomienda limpiar el orificio con un cepillo y aire comprimido. El diámetro y la profundidad del orificio deben ser precisos según las especificaciones del fabricante.
• Selección del Anclaje Adecuado: La elección debe basarse en el tipo de carga (tensión, cizallamiento, dinámica, sísmica), el material base (hormigón fisurado o no fisurado), las condiciones ambientales (humedad, temperatura, corrosión) y las normativas locales.
• Temperatura Ambiente: Para los anclajes químicos, la temperatura afecta directamente el tiempo de curado y, en última instancia, la resistencia final. Es fundamental seguir las recomendaciones del fabricante para la temperatura de aplicación y curado.
• Herramientas Calibradas: Para los anclajes de expansión de torque controlado, el uso de una llave dinamométrica calibrada es imprescindible para aplicar el torque correcto. Un torque insuficiente puede resultar en una fijación débil, mientras que un torque excesivo puede dañar el anclaje o el hormigón.
• Seguir las Especificaciones del Fabricante: Cada fabricante proporciona instrucciones detalladas para sus productos. Ignorar estas especificaciones puede comprometer gravemente la capacidad de carga y la seguridad del anclaje.

Preguntas Frecuentes (FAQ)

¿Por qué es importante el curado del hormigón antes de instalar anclajes endurecidos?

Es crucial porque los anclajes para hormigón endurecido están diseñados para fijarse a un material que ya ha alcanzado su resistencia de diseño completa. Si el hormigón no está completamente curado, su resistencia será menor, lo que podría comprometer la capacidad de carga del anclaje y la seguridad de la fijación.

¿Cuál es la principal diferencia entre anclajes cementados y de expansión?

La principal diferencia radica en su mecanismo de fijación. Los anclajes cementados (mortero o químicos) se adhieren al hormigón mediante un compuesto que se solidifica en el orificio. Los anclajes de expansión, en cambio, se fijan mecánicamente ejerciendo presión o fricción contra las paredes del orificio una vez que se expanden.

¿Puedo usar anclajes químicos en cualquier temperatura?

La mayoría de los anclajes químicos tienen un rango de temperatura de aplicación y de curado específico. Las temperaturas extremas (muy bajas o muy altas) pueden afectar el tiempo de fraguado y la resistencia final. Es fundamental consultar la ficha técnica del producto para conocer las limitaciones de temperatura y los tiempos de curado correspondientes.

¿Cómo sé qué tipo de anclaje de expansión debo usar?

La elección depende de la carga a soportar, el diámetro del orificio, la profundidad de empotramiento requerida y si el hormigón está fisurado o no. Los anclajes de torque controlado con camisa son para cargas pesadas, mientras que los anclajes con camisa o casquillo suelen ser para cargas medianas a livianas. Siempre consulte las tablas de carga y las recomendaciones del fabricante.

¿Es necesario limpiar el orificio antes de instalar un anclaje?

Sí, es absolutamente necesario. El polvo y los residuos en el orificio pueden reducir drásticamente la capacidad de carga de cualquier tipo de anclaje. Para anclajes químicos, la presencia de polvo puede impedir la adherencia adecuada de la resina. Para anclajes de expansión, el polvo puede interferir con el mecanismo de expansión y la fricción contra la pared del hormigón.

La correcta instalación de anclajes en hormigón endurecido es un arte que combina el conocimiento técnico con la precisión en la ejecución. Comprender los diferentes tipos de anclajes, sus mecanismos de funcionamiento y las consideraciones clave para su instalación, es fundamental para garantizar la seguridad y la durabilidad de cualquier estructura. Al seguir las mejores prácticas y las recomendaciones de los fabricantes, se asegura que cada fijación contribuya a la integridad y estabilidad del conjunto, haciendo de su proyecto una obra maestra de ingeniería.
