Diseño de Anclajes Hilti: Claves según ACI 318

En el vasto y complejo mundo de la construcción moderna, la fiabilidad de cada componente es fundamental para la integridad y seguridad de las estructuras. Los anclajes, aunque a menudo pasan desapercibidos, son elementos críticos que conectan sistemas y transfieren cargas vitales al hormigón. La marca Hilti, reconocida globalmente por su innovación y calidad en soluciones de fijación, ofrece una gama de varillas roscadas estándar y anclajes HIT-Z que son la base para conexiones seguras y duraderas. Sin embargo, la elección de un buen producto es solo el primer paso; su diseño y aplicación deben alinearse estrictamente con normativas internacionales rigurosas, como el ACI 318 Capítulo 17, para garantizar su rendimiento óptimo y la seguridad a largo plazo de cualquier edificación.

Este artículo explorará la información de diseño esencial que se utiliza al especificar las longitudes de varilla roscada estándar Hilti y las varillas de anclaje HIT-Z, en estricta conformidad con las directrices del ACI 318 Capítulo 17 (anteriormente conocido como Apéndice D). Comprender estos parámetros no solo es una cuestión de cumplimiento normativo, sino una garantía de seguridad estructural y eficiencia en cada proyecto.

La Importancia Fundamental del Diseño de Anclajes en la Construcción

El diseño de anclajes en hormigón es una disciplina de ingeniería que va mucho más allá de simplemente atornillar una varilla. Se trata de asegurar que las cargas aplicadas (ya sean de tensión, cortante o combinadas) sean transferidas de manera efectiva y segura desde un elemento de acero o una estructura a la base de hormigón. Un diseño inadecuado o la selección incorrecta de un anclaje puede tener consecuencias catastróficas, que van desde fallas localizadas hasta el colapso de elementos estructurales completos, poniendo en riesgo vidas humanas y generando pérdidas económicas significativas.

En este contexto, las normativas de construcción, como el ACI 318, juegan un papel irremplazable. Estas normas proporcionan un marco exhaustivo para el cálculo de la capacidad de carga de los anclajes, considerando múltiples modos de falla. La complejidad reside en que la resistencia de un anclaje no depende únicamente de la resistencia del acero de la varilla, sino también de la resistencia del hormigón, la profundidad de empotramiento, las distancias al borde, el espaciamiento entre anclajes, la presencia de armadura y las condiciones de servicio. Por ello, la precisión en la información de diseño y su correcta interpretación son pilares para cualquier proyecto de construcción que involucre fijaciones en hormigón.

ACI 318 Capítulo 17 (Apéndice D): El Estándar de Referencia

El American Concrete Institute (ACI) publica el código de requisitos para concreto estructural, ACI 318, que es uno de los códigos de construcción más influyentes y adoptados a nivel mundial. Dentro de este código, el Capítulo 17 (anteriormente conocido como Apéndice D) se dedica exclusivamente al diseño y evaluación de anclajes post-instalados y fundidos en hormigón. Este capítulo es crucial porque establece los criterios para predecir y calcular los diferentes modos de falla que un anclaje puede experimentar, asegurando que la conexión sea segura bajo las cargas de diseño.

Los modos de falla considerados por el ACI 318 Capítulo 17 incluyen, pero no se limitan a:

• Falla por tracción del acero del anclaje.
• Falla por extracción del anclaje (pullout).
• Falla por desprendimiento del cono de hormigón por tracción (concrete breakout).
• Falla por desprendimiento del hormigón en el borde por cortante (side-face blowout).
• Falla por cortante del acero del anclaje.
• Falla por desprendimiento del hormigón por cortante (concrete pryout).

Para cada uno de estos modos, el código proporciona ecuaciones y factores de reducción de resistencia que permiten a los ingenieros diseñar anclajes con un nivel de seguridad aceptable. La información de diseño de productos como las varillas Hilti debe ser compatible y verificable con los requisitos de este capítulo, garantizando la conformidad normativa y el rendimiento esperado en campo.

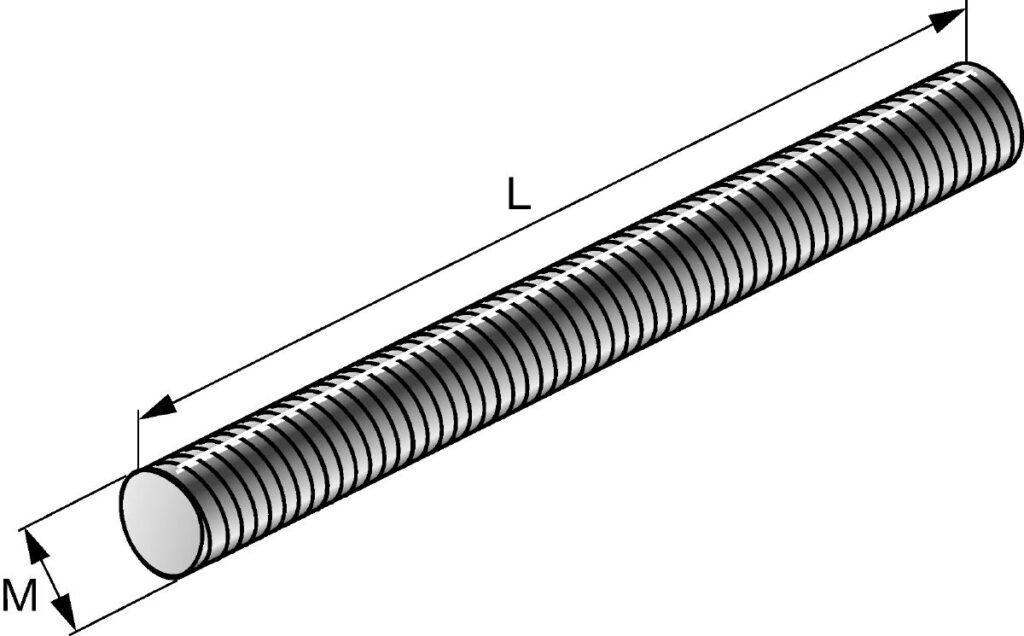

Varillas Roscadas Estándar Hilti: Calidad y Confiabilidad

Las varillas roscadas estándar de Hilti son componentes fundamentales en una multitud de aplicaciones de anclaje, especialmente cuando se utilizan en combinación con adhesivos químicos de alto rendimiento. Estas varillas están diseñadas y fabricadas con aceros de alta calidad, cuyas propiedades mecánicas (como la resistencia a la fluencia, la resistencia a la tracción y la ductilidad) son críticas para el cálculo de su capacidad de carga según ACI 318. La información de diseño para estas varillas, que acompaña a los sistemas de anclaje Hilti, incluye detalles precisos sobre su diámetro, grado de acero y, fundamentalmente, las longitudes disponibles.

La longitud de la varilla es un parámetro clave, ya que determina la profundidad de empotramiento en el hormigón. Una profundidad de empotramiento adecuada es esencial para desarrollar la resistencia necesaria contra la falla por desprendimiento del cono de hormigón. Hilti proporciona tablas y software de diseño que permiten a los ingenieros seleccionar la longitud de varilla apropiada en función de las cargas de diseño, el tipo de hormigón, las condiciones de la aplicación y los requisitos del ACI 318. La confianza en estas varillas se basa en su riguroso proceso de fabricación y las pruebas exhaustivas que confirman sus propiedades y su cumplimiento con los estándares de calidad.

Varillas de Anclaje HIT-Z Hilti: Innovación en Fijación

Las varillas de anclaje HIT-Z de Hilti representan una evolución en la tecnología de anclaje químico. A diferencia de las varillas roscadas estándar que se basan puramente en la adherencia del adhesivo para transferir la carga, las varillas HIT-Z incorporan un diseño de socavado (undercut) en su extremo empotrado. Este diseño crea un bloqueo mecánico adicional una vez que el adhesivo ha curado, lo que resulta en un rendimiento superior, especialmente en aplicaciones sísmicas o donde se requieren altas cargas.

Para el diseño con varillas HIT-Z, además de las propiedades del acero y la longitud, la geometría específica del socavado es una pieza crítica de información. Esta geometría, junto con el adhesivo Hilti compatible, permite que el sistema desarrolle una capacidad de carga excepcional, a menudo reduciendo las profundidades de empotramiento requeridas en comparación con otros sistemas, lo que puede simplificar la instalación y reducir los costos. La información de diseño para las varillas HIT-Z también se proporciona en detalle en la documentación técnica de Hilti, permitiendo a los ingenieros aplicar los métodos de cálculo del ACI 318 Capítulo 17 con la máxima fiabilidad.

Consideraciones Clave para el Diseño con Hilti y ACI 318

La información de diseño proporcionada por Hilti, en conjunto con las directrices del ACI 318 Capítulo 17, es indispensable para un anclaje seguro y eficiente. A continuación, se detallan las consideraciones clave:

• Especificaciones del Material del Acero: La resistencia a la fluencia (Fy) y la resistencia a la tracción (Fu) de la varilla son fundamentales. El ACI 318 exige que estas propiedades se conozcan para calcular la capacidad por tracción y cortante del acero. Hilti certifica estas propiedades para sus varillas, asegurando que cumplen con los requisitos de diseño.
• Longitudes de Varilla Roscada Estándar y Profundidad de Empotramiento: La longitud de la varilla está directamente relacionada con la profundidad de empotramiento efectiva (hef). Esta profundidad es crítica para calcular la resistencia del cono de hormigón por tracción y cortante. Una longitud insuficiente puede llevar a una falla prematura del hormigón, mientras que una excesiva puede ser antieconómica. Hilti proporciona tablas de profundidades de empotramiento recomendadas para diferentes aplicaciones y cargas.
• Tipo de Anclaje y Mecanismo de Transferencia de Carga: Si se trata de una varilla estándar con adhesivo, la adherencia entre el acero y el hormigón a través del adhesivo es clave. Para las varillas HIT-Z, el mecanismo de socavado añade una componente mecánica crucial. La información de diseño detalla cómo estos mecanismos contribuyen a la capacidad total del anclaje.
• Espaciamiento entre Anclajes y Distancias al Borde: Estos parámetros influyen significativamente en la forma y el tamaño del cono de hormigón que se forma bajo carga. El ACI 318 proporciona métodos para ajustar la capacidad del anclaje cuando los espaciamientos o las distancias al borde son limitados, y la documentación de Hilti ofrece directrices específicas para optimizar estas configuraciones.
• Condiciones de Servicio y Ambientales: El diseño debe considerar si el anclaje estará expuesto a condiciones sísmicas, fuego, ambientes corrosivos o variaciones de temperatura. Hilti ofrece varillas y sistemas con certificaciones específicas para estas condiciones, y la información de diseño correspondiente es vital.
• Propiedades del Hormigón: La resistencia a la compresión del hormigón (f'c) es un factor directo en la capacidad de los modos de falla relacionados con el hormigón. El diseño debe basarse en la resistencia real del hormigón en el sitio.

Toda esta información se integra en herramientas de diseño avanzadas, como el software PROFIS Engineering de Hilti, que permite a los ingenieros realizar cálculos complejos de forma rápida y precisa, asegurando el cumplimiento con ACI 318 y optimizando el uso de los productos Hilti.

Beneficios de Utilizar Soluciones Hilti en el Diseño de Anclajes

Elegir las varillas roscadas estándar y las varillas de anclaje HIT-Z de Hilti, y diseñarlas de acuerdo con las especificaciones proporcionadas y el ACI 318, ofrece múltiples beneficios:

• Máxima Seguridad: Al cumplir con los códigos más estrictos, se minimiza el riesgo de fallas, protegiendo vidas y bienes.
• Rendimiento Comprobado: Los productos Hilti están extensivamente probados y certificados, lo que proporciona confianza en su capacidad de carga y durabilidad.
• Eficiencia en el Diseño: La información de diseño clara y las herramientas de software de Hilti simplifican el proceso de cálculo, ahorrando tiempo y reduciendo errores.
• Cumplimiento Normativo: El uso de productos certificados y el seguimiento de las pautas de diseño del ACI 318 aseguran que los proyectos cumplan con los requisitos legales y de la industria.
• Soporte Técnico Especializado: Hilti ofrece un amplio soporte técnico, lo que es invaluable para resolver dudas complejas de diseño y aplicación.

En resumen, la sinergia entre los productos de alta ingeniería de Hilti y la aplicación rigurosa de las normas como el ACI 318 Capítulo 17 es la clave para construir con confianza y garantizar la durabilidad de cada estructura. No se trata solo de instalar una varilla, sino de integrar un sistema de fijación completo, diseñado y verificado para soportar las exigencias más críticas.

Tabla Comparativa Conceptual: Varillas Hilti para Anclaje

Preguntas Frecuentes sobre el Diseño de Anclajes Hilti y ACI 318

¿Por qué es crucial el ACI 318 Capítulo 17 para el diseño de anclajes?

El ACI 318 Capítulo 17 es crucial porque proporciona un marco estandarizado y científicamente validado para calcular la capacidad de carga de los anclajes y predecir los posibles modos de falla. Su cumplimiento asegura que los anclajes diseñados sean seguros y confiables bajo las cargas de diseño, minimizando riesgos de colapso y garantizando la seguridad estructural de la edificación. Es la base para la seguridad en el diseño de conexiones en hormigón.

¿Qué diferencia a las varillas de anclaje HIT-Z de las varillas roscadas estándar Hilti?

La principal diferencia radica en su mecanismo de fijación. Las varillas roscadas estándar dependen principalmente de la adherencia del mortero adhesivo al hormigón y a la varilla. Las varillas HIT-Z, además de la adherencia, incorporan un diseño de socavado en su extremo empotrado que crea un bloqueo mecánico en el hormigón una vez que el adhesivo ha curado. Esto les confiere un rendimiento superior, especialmente en aplicaciones de alto rendimiento y sísmicas.

¿Dónde puedo encontrar las especificaciones de material exactas para los productos Hilti?

Las especificaciones de material exactas, incluyendo el grado de acero, la resistencia a la fluencia y la resistencia a la tracción, así como las longitudes disponibles y las directrices de diseño, se encuentran en la documentación técnica oficial de Hilti. Esto incluye fichas técnicas de producto, catálogos técnicos y el software de diseño PROFIS Engineering, que está diseñado para realizar cálculos conforme a ACI 318.

¿Es necesario considerar la corrosión en el diseño de anclajes?

Sí, absolutamente. La corrosión puede afectar significativamente la resistencia y la durabilidad de los anclajes de acero. En ambientes corrosivos (como zonas costeras, industriales o con exposición a químicos), es fundamental seleccionar materiales resistentes a la corrosión, como acero inoxidable, o aplicar recubrimientos protectores adecuados. El diseño debe tener en cuenta la vida útil esperada y las condiciones ambientales para asegurar la longevidad del anclaje.

¿Qué sucede si no se siguen las longitudes de varilla recomendadas por Hilti y ACI 318?

No seguir las longitudes de varilla recomendadas puede comprometer seriamente la capacidad de carga del anclaje. Una profundidad de empotramiento insuficiente puede llevar a modos de falla prematuros, como el desprendimiento del cono de hormigón, incluso si el acero de la varilla es lo suficientemente fuerte. Esto resulta en una conexión insegura que no cumple con los requisitos de diseño y puede fallar bajo las cargas esperadas, poniendo en riesgo la estructura y las personas.
