Factores Clave al Soldar Acero Inoxidable

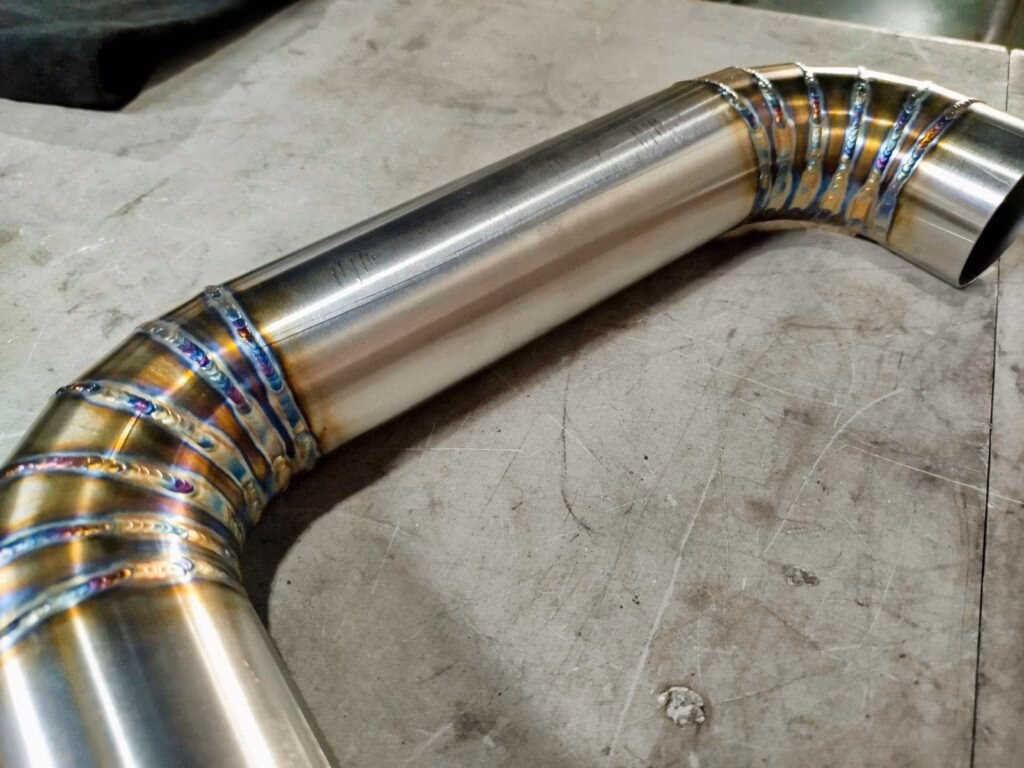

La soldadura de acero inoxidable es un proceso que requiere conocimiento y precisión, dado que este material posee características únicas que lo distinguen de otros metales. No se trata simplemente de unir dos piezas; es una ciencia y un arte donde la elección del método adecuado puede significar la diferencia entre una unión robusta y duradera, o un fallo prematuro. La particular resistencia a la corrosión del acero inoxidable, su estética y sus propiedades mecánicas dependen en gran medida de un proceso de soldadura bien ejecutado. Entender los factores que influyen en la selección del tipo de soldadura no solo optimizará tus proyectos, sino que también te permitirá ahorrar tiempo y recursos, evitando retrabajos y garantizando la integridad de la pieza final.

Elegir el proceso de soldadura correcto para el acero inoxidable es una decisión multifactorial. No existe una respuesta única o un método universalmente superior, ya que cada aplicación y cada tipo de acero inoxidable presentará sus propios desafíos y requisitos. A continuación, exploraremos en detalle los elementos fundamentales que debes considerar antes de encender tu equipo de soldadura, asegurando que cada unión sea tan fuerte y resistente como el propio material.

Tipo de Acero Inoxidable: El Punto de Partida

El acero inoxidable no es un material homogéneo; es una familia de aleaciones con composiciones químicas y microestructuras diversas, cada una con características de soldabilidad específicas. Comprender la clasificación es crucial:

• Aceros Inoxidables Austeníticos: Son los más comunes (series 300, como 304, 316). Son conocidos por su excelente soldabilidad, resistencia a la corrosión y ductilidad. Tienden a ser propensos a la distorsión por calor debido a su alta expansión térmica y baja conductividad. Requieren bajo aporte de calor y un control estricto de la temperatura entre pasadas.
• Aceros Inoxidables Ferríticos: (series 400, como 409, 430). Su soldabilidad es más limitada que la de los austeníticos. Son susceptibles a la fragilización en la zona afectada por el calor (ZAC) debido al crecimiento del grano y la formación de martensita. A menudo requieren precalentamiento y post-calentamiento para mejorar la tenacidad.
• Aceros Inoxidables Martensíticos: (series 400, como 410, 420). Son los más difíciles de soldar debido a su alta templabilidad, lo que puede resultar en la formación de martensita dura y frágil en la ZAC. El precalentamiento y el post-calentamiento son casi siempre necesarios, junto con un control cuidadoso del aporte de calor.
• Aceros Inoxidables Dúplex y Súper Dúplex: (como 2205, 2507). Combinan propiedades de los austeníticos y ferríticos, ofreciendo alta resistencia y excelente resistencia a la corrosión por picaduras y grietas. Su soldadura es más compleja, ya que se debe mantener un equilibrio de fases ferrita-austenita para preservar sus propiedades. Requieren un control preciso del aporte de calor y el uso de gases de protección específicos.
• Aceros Inoxidables Endurecibles por Precipitación (PH): (como 17-4 PH). Ofrecen alta resistencia. Su soldabilidad varía, pero generalmente son más fáciles que los martensíticos. A menudo se sueldan en estado recocido y luego se someten a tratamiento térmico para alcanzar la máxima resistencia.

Espesor del Material: Un Factor Determinante

El grosor de las piezas a soldar influye directamente en la elección del proceso y los parámetros de soldadura:

• Materiales Delgados (menos de 3 mm): Para láminas finas, la precisión y el control del aporte de calor son primordiales para evitar la distorsión y el quemado. Procesos como TIG (GTAW) o soldadura por láser son ideales.
• Materiales Medianos (3 mm a 10 mm): Aquí, procesos como MIG/MAG (GMAW) con pulso o TIG son opciones viables, dependiendo de la calidad requerida y la velocidad de producción.
• Materiales Gruesos (más de 10 mm): Para espesores mayores, la eficiencia y la velocidad de deposición son importantes. MIG/MAG (GMAW) en modo spray o incluso soldadura por arco sumergido (SAW) pueden ser considerados, aunque SAW es menos común para aceros inoxidables debido a la necesidad de fundentes específicos.

Aplicación Final y Requisitos de Calidad

El propósito de la pieza soldada y los estándares de calidad que debe cumplir son cruciales:

• Estética: Para aplicaciones donde la apariencia es fundamental (industria alimentaria, arquitectura, arte), TIG ofrece los cordones más limpios y estéticos.
• Resistencia a la Corrosión: La soldadura no debe comprometer la resistencia a la corrosión del acero inoxidable. Un control adecuado del aporte de calor, el uso de gases de protección puros y la limpieza post-soldadura son esenciales para evitar la sensibilización (formación de carburos de cromo) y la formación de óxidos. En entornos altamente corrosivos, el TIG y el plasma son preferibles.
• Resistencia Mecánica: La unión debe soportar las cargas y tensiones esperadas. Procesos que ofrecen buena penetración y propiedades mecánicas consistentes (TIG, MIG/MAG) son adecuados.
• Requisitos de Hermeticidad: Para tanques o tuberías que contengan fluidos o gases, la soldadura debe ser completamente estanca. TIG es el rey en este aspecto debido a su control y la calidad de sus cordones.
• Normativas y Códigos: Muchas industrias (farmacéutica, nuclear, aeroespacial) tienen códigos de soldadura estrictos que dictan los procesos permitidos, la cualificación de los soldadores y los procedimientos de inspección.

Consideraciones de Costo y Productividad

El balance entre el costo inicial, los consumibles, la mano de obra y la velocidad de producción es vital para la viabilidad económica del proyecto:

• Costo de Equipos: Los equipos TIG suelen ser más caros que los de MMA, pero menos que los sistemas automatizados de soldadura láser.
• Costo de Consumibles: Los gases de protección para TIG y MIG/MAG pueden ser un factor significativo, especialmente para el argón de alta pureza. Los electrodos de MMA son relativamente económicos.
• Mano de Obra: La soldadura TIG requiere soldadores altamente cualificados, lo que puede aumentar el costo de la mano de obra. MIG/MAG es más tolerante y puede ser aprendido más rápidamente.
• Velocidad de Producción: MIG/MAG es significativamente más rápido que TIG para la mayoría de las aplicaciones. La soldadura por láser y plasma son aún más rápidas y aptas para la automatización a gran escala.

Habilidad del Soldador y Posición de Soldadura

La experiencia del operador y la posición en la que se realizará la soldadura son factores prácticos importantes:

• Habilidad del Soldador: La soldadura TIG es la que requiere mayor destreza y control. MIG/MAG es más fácil de aprender y aplicar, especialmente para soldaduras largas o en posiciones difíciles. MMA es versátil pero requiere cierta habilidad para controlar el arco y la escoria.
• Posición de Soldadura: Algunas posiciones (vertical, sobrecabeza) son más desafiantes. MMA es muy versátil en todas las posiciones. MIG/MAG puede ser utilizado en todas las posiciones con los parámetros correctos. TIG es excelente para posiciones complejas donde se requiere control preciso.

Procesos de Soldadura Comunes para Acero Inoxidable

Conociendo los factores anteriores, veamos los procesos más utilizados:

1. Soldadura TIG (GTAW - Gas Tungsten Arc Welding):

• Ventajas: Ofrece la máxima calidad y control. Produce soldaduras limpias, sin escoria, con excelente apariencia y resistencia a la corrosión. Ideal para materiales delgados y aplicaciones críticas donde la estética y la integridad son primordiales.
• Desventajas: Es un proceso lento, requiere alta habilidad del soldador y el equipo puede ser más costoso.
• Usos Típicos: Industria alimentaria y farmacéutica (tubos sanitarios), aeroespacial, joyería, componentes de precisión, tuberías de pared delgada.

2. Soldadura MIG/MAG (GMAW - Gas Metal Arc Welding):

• Ventajas: Es un proceso rápido y productivo, ideal para materiales de espesor medio a grueso. Requiere menos habilidad que TIG y es adecuado para la automatización. Con la técnica de pulso, se puede mejorar el control del aporte de calor.
• Desventajas: El control del aporte de calor es menor que en TIG, lo que puede aumentar la distorsión. La protección gaseosa es crítica para evitar la oxidación.
• Usos Típicos: Fabricación de tanques, estructuras, componentes automotrices, mobiliario industrial.

3. Soldadura MMA (SMAW - Shielded Metal Arc Welding):

• Ventajas: Muy versátil, portátil y económico. Ideal para trabajos al aire libre o en condiciones adversas. Los electrodos recubiertos proporcionan su propia protección.
• Desventajas: Produce escoria que debe ser eliminada, lo que aumenta el tiempo de limpieza. El control del aporte de calor es más difícil, lo que puede afectar la resistencia a la corrosión. No es ideal para materiales delgados.
• Usos Típicos: Reparaciones, estructuras pesadas, aplicaciones donde la estética no es una prioridad.

4. Soldadura por Plasma (PAW - Plasma Arc Welding):

• Ventajas: Similar a TIG pero con mayor concentración de energía, lo que permite mayor velocidad y penetración. Excelente para materiales finos y para soldaduras de un solo paso en espesores moderados.
• Desventajas: Equipo más complejo y costoso.
• Usos Típicos: Automatización, soldadura de precisión en equipos médicos, instrumentación.

5. Soldadura por Láser:

• Ventajas: Muy alta velocidad, mínima distorsión, zonas afectadas por el calor muy estrechas. Ideal para automatización y producción en masa.
• Desventajas: Muy costoso, requiere alta precisión en el ajuste de las piezas.
• Usos Típicos: Industria automotriz, médica, electrónica, aeroespacial.

Tabla Comparativa de Procesos de Soldadura para Acero Inoxidable

Para facilitar la elección, la siguiente tabla resume las características principales de los procesos más comunes:

Consideraciones Adicionales Cruciales

Más allá de los factores principales, hay detalles que pueden marcar una gran diferencia:

• Gas de Protección: La elección del gas es vital. Para TIG, el argón puro es el estándar. Para MIG/MAG, las mezclas de argón con pequeñas cantidades de CO2 (1-2%) o oxígeno (0.5-2%) pueden mejorar la estabilidad del arco y la humectación, pero un exceso de estos gases puede comprometer la resistencia a la corrosión. Siempre se debe usar gas de respaldo (purga) en la parte posterior de la soldadura para proteger el cordón de la oxidación atmosférica.
• Aporte de Calor: El control del aporte de calor es crítico para el acero inoxidable, especialmente los austeníticos. Un aporte excesivo puede llevar a la sensibilización (precipitación de carburos de cromo en los límites de grano), lo que reduce drásticamente la resistencia a la corrosión, o a la formación de fases frágiles en los dúplex. Mantener el aporte de calor lo más bajo posible minimiza la ZAC y la distorsión.
• Preparación de Bordes y Limpieza: Las superficies a soldar deben estar impecablemente limpias, libres de óxido, grasa, pintura o cualquier contaminante. El biselado adecuado asegura una penetración completa. Después de la soldadura, la limpieza post-soldadura (cepillado con cepillos de acero inoxidable, decapado, pasivado) es fundamental para restaurar la capa pasiva de óxido de cromo y maximizar la resistencia a la corrosión.
• Material de Aporte: Seleccionar el material de aporte correcto es tan importante como el proceso. Debe ser compatible con el metal base y, a menudo, tener una composición ligeramente superior en aleantes (como el molibdeno o el níquel) para compensar la dilución y asegurar la resistencia a la corrosión y las propiedades mecánicas deseadas.

Preguntas Frecuentes sobre la Soldadura de Acero Inoxidable

¿Cuál es el mejor gas de protección para soldar acero inoxidable?

Para la soldadura TIG de acero inoxidable, el argón puro (99.998% o superior) es el gas de protección más común y recomendado. Para la soldadura MIG/MAG, se utilizan mezclas de argón con pequeñas adiciones de dióxido de carbono (CO2) o oxígeno (O2). Las mezclas con CO2 (por ejemplo, Ar + 1-2% CO2) mejoran la estabilidad del arco y la penetración, mientras que las mezclas con O2 (por ejemplo, Ar + 0.5-2% O2) pueden mejorar la humectación y la apariencia del cordón. Sin embargo, un exceso de CO2 o O2 puede oxidar el cromo y reducir la resistencia a la corrosión. Para aceros dúplex, a veces se utilizan mezclas de argón con nitrógeno para ayudar a mantener el equilibrio de fases. La purga de la raíz con argón puro es esencial para todas las soldaduras de alta calidad.

¿Se necesita precalentamiento para el acero inoxidable?

En general, los aceros inoxidables austeníticos (como el 304 o 316) no requieren precalentamiento. De hecho, se debe evitar el precalentamiento excesivo para no aumentar el aporte de calor total y la posibilidad de sensibilización. Sin embargo, para los aceros inoxidables ferríticos, martensíticos y endurecibles por precipitación, el precalentamiento es a menudo necesario para reducir la velocidad de enfriamiento, minimizar la formación de martensita frágil y reducir el riesgo de agrietamiento. La temperatura de precalentamiento dependerá del tipo específico de acero y el espesor del material.

¿Qué problemas comunes se presentan al soldar acero inoxidable?

Algunos problemas comunes incluyen:

• Sensibilización: Reducción de la resistencia a la corrosión debido a la precipitación de carburos de cromo en los límites de grano por un aporte de calor excesivo o tiempo prolongado a temperaturas críticas.
• Distorsión: Alta expansión térmica y baja conductividad del calor de los austeníticos los hacen propensos a la deformación.
• Agrietamiento en caliente: Puede ocurrir en la zona de fusión o en la ZAC, especialmente en aleaciones con bajo contenido de ferrita delta o con impurezas.
• Porosidad: Causada por la contaminación del gas de protección, humedad, o limpieza inadecuada.
• Inclusiones de escoria: Exclusivo de MMA, si la escoria no se remueve adecuadamente entre pasadas.
• Contaminación: La oxidación de la raíz (azulado) debido a una purga insuficiente, o la contaminación por contacto con herramientas de acero al carbono.

¿Cómo evitar la distorsión al soldar acero inoxidable?

Para minimizar la distorsión, considera las siguientes estrategias:

• Utiliza bajo aporte de calor.
• Emplea técnicas de soldadura intermitente o por puntos.
• Utiliza dispositivos de sujeción (mordazas, plantillas) para restringir el movimiento.
• Aplica técnicas de pre-deformación o contracción.
• Enfriamiento controlado (no forzado).
• Soldadura balanceada (alternando lados o pasadas).

¿Es necesario el post-tratamiento después de soldar acero inoxidable?

Sí, el post-tratamiento es crucial para restaurar la resistencia a la corrosión del acero inoxidable. Incluye:

• Limpieza mecánica: Cepillado con cepillos de acero inoxidable (nunca de acero al carbono), esmerilado suave si es necesario, para eliminar óxidos superficiales y escoria.
• Decapado: Aplicación de soluciones ácidas (con ácido nítrico y fluorhídrico) para eliminar la capa de óxido y las inclusiones de hierro incrustadas.
• Pasivado: Tratamiento con ácido nítrico o soluciones oxidantes para reformar la capa pasiva de óxido de cromo que confiere la resistencia a la corrosión. Es un proceso de restauración de la superficie.
• Tratamiento térmico: Para ciertos tipos de acero inoxidable (ferríticos, martensíticos, dúplex), puede ser necesario un tratamiento térmico post-soldadura para mejorar la tenacidad, aliviar tensiones o restaurar las propiedades mecánicas.

En resumen, la elección del tipo de soldadura para acero inoxidable es una decisión crítica que no debe tomarse a la ligera. Implica un análisis profundo de múltiples variables, desde la composición específica del acero y el espesor del material, hasta la aplicación final, los requisitos de calidad y las consideraciones de costo. Cada proceso de soldadura tiene sus fortalezas y debilidades, y la habilidad del soldador, junto con una preparación y post-tratamiento adecuados, son tan importantes como la selección del método. Al considerar cuidadosamente todos estos factores, puedes asegurar que cada unión de acero inoxidable no solo cumpla con los estándares más exigentes, sino que también mantenga la durabilidad y la resistencia a la corrosión que hacen de este material una elección tan valiosa en innumerables industrias.

Si quieres conocer otros artículos parecidos a Factores Clave al Soldar Acero Inoxidable puedes visitar la categoría Soldadura.
