Guía Completa de Herramientas de Torno: Claves para el Mecanizado

El mundo del mecanizado es vasto y complejo, y en su corazón se encuentran las máquinas herramienta de torno, pilares fundamentales para dar forma a innumerables componentes en diversas industrias. Sin embargo, el verdadero poder de un torno reside en sus herramientas de corte. Estas son las responsables de transformar un bloque de material en una pieza con la forma y el acabado deseados, ejecutando cortes precisos y uniformes. Comprender la diversidad y funcionalidad de estas herramientas no solo es crucial para el éxito de cualquier operación de torneado, sino que también es un paso indispensable para maximizar la eficiencia y la calidad en procesos avanzados como el mecanizado CNC.

¿Qué son las Herramientas de Corte para Torno?

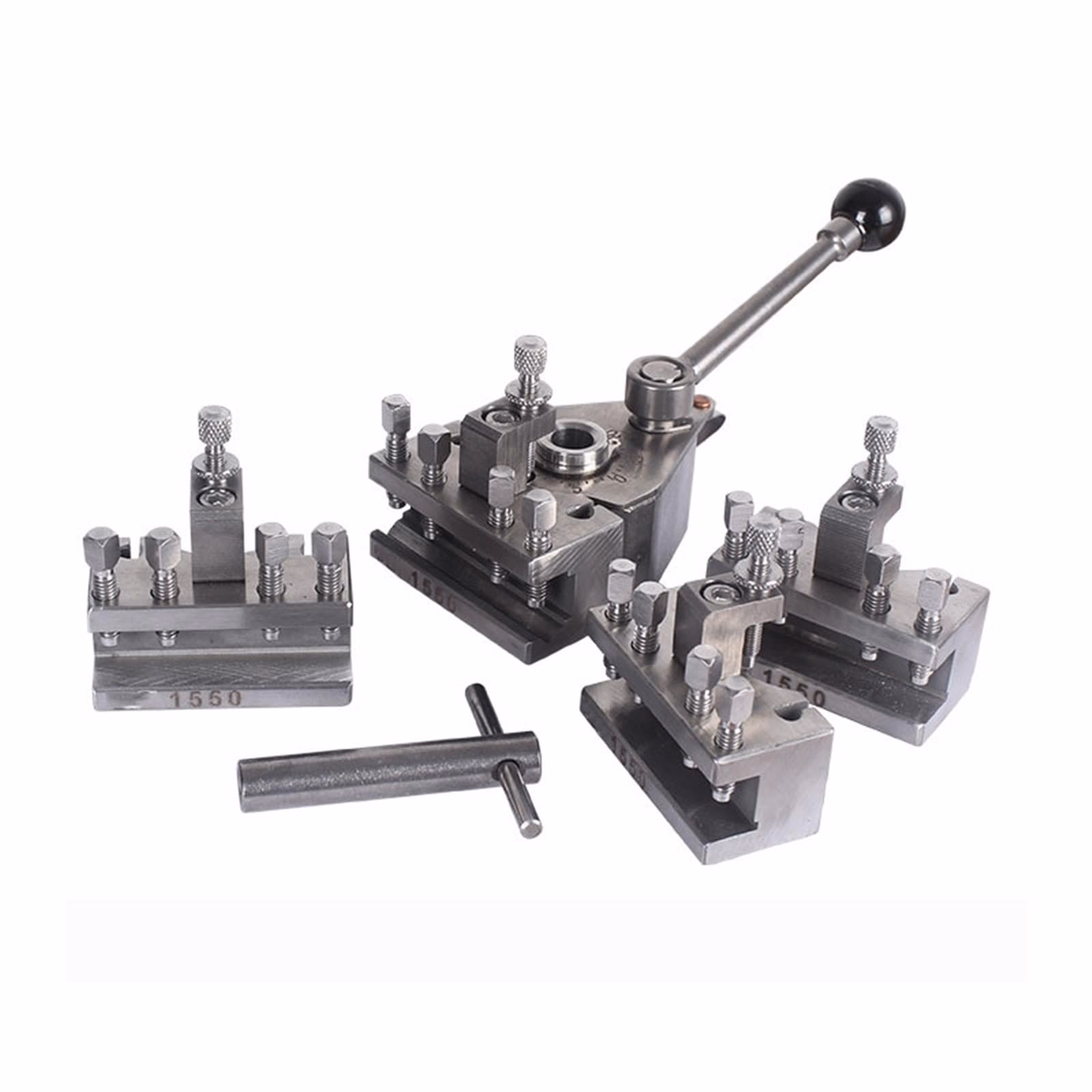

En esencia, una herramienta de corte de torno es un instrumento diseñado con un filo afilado que se aplica contra una pieza de trabajo giratoria para eliminar material de forma controlada hasta alcanzar el nivel deseado. Su función principal es dar forma a los materiales, convirtiéndolos en piezas torneadas con la configuración deseada. Estas herramientas pueden ser montadas en un poste de herramientas, comúnmente utilizado en tornos para metal, o en un soporte de herramientas para tornos de madera. La precisión de su movimiento y la profundidad de corte se pueden ajustar manualmente, mediante volantes, o a través de tecnología de Control Numérico Computarizado (CNC), lo que permite una automatización y repetibilidad excepcionales.

La selección adecuada de estas herramientas es un proceso crítico que depende de varios factores clave. Entre ellos se encuentran el tipo de material a mecanizar, la forma específica que se desea obtener en la pieza, la velocidad de corte óptima y la profundidad de corte necesaria. Una elección acertada garantiza resultados óptimos, minimiza el desgaste de la herramienta y prolonga su vida útil, lo que se traduce en mayor productividad y menores costos operativos.

Clasificación de las Herramientas de Torno: Una Visión General

Las herramientas de corte para torno se clasifican en cuatro categorías principales, lo que facilita su comprensión y selección. Esta clasificación nos permite abordar las características y aplicaciones específicas de cada tipo, asegurando que tengamos la herramienta idónea para cada desafío de mecanizado.

Según el Material de Fabricación

El material del que está hecha una herramienta de corte es un factor determinante en su rendimiento, durabilidad y las aplicaciones para las que es adecuada. Cada material ofrece propiedades únicas que lo hacen ideal para diferentes tipos de trabajos y materiales a mecanizar.

• Herramientas de Acero de Alta Velocidad (HSS): Estas herramientas están compuestas de una aleación de acero especial que les permite cortar a altas velocidades sin perder su dureza inherente. Son ampliamente utilizadas para el mecanizado de metales como acero, aluminio y hierro fundido, ofreciendo resultados excepcionales tanto en operaciones de desbaste como de semiacabado. Las herramientas HSS son valoradas por su facilidad de afilado y su buena vida útil, lo que las convierte en una opción económica y versátil.
• Herramientas de Carburo: Reconocidas por su extrema dureza y excepcional resistencia al desgaste, las herramientas de carburo son compatibles con una amplia gama de materiales. Son particularmente efectivas para cortar metales duros, como el acero inoxidable y el titanio, así como materiales altamente abrasivos como la madera o los compuestos. Las herramientas de carburo pueden operar a velocidades de corte significativamente más altas que las HSS y ofrecen una vida útil considerablemente más prolongada.
• Herramientas de Diamante: Fabricadas a partir de materiales de diamante sintético, estas herramientas están diseñadas para cortar materiales extremadamente duros, incluyendo vidrio y cerámica. Su capacidad para trabajar a velocidades muy altas y su prolongada vida útil son inigualables. Sin embargo, su alto costo limita su uso principalmente a aplicaciones industriales muy específicas donde la precisión y la dureza del material a cortar son críticas.
• Herramientas Recubiertas Especiales: Estas herramientas son, en muchos casos, herramientas HSS o de carburo a las que se les ha aplicado un recubrimiento especial para mejorar sus propiedades. Los recubrimientos comunes incluyen cerámica, nitruro de boro cúbico (CBN) o carburo de tungsteno.
• Herramientas de Cerámica: Hechas de materiales cerámicos, son ideales para cortar metales duros como el hierro fundido y aleaciones resistentes al calor. Destacan por su capacidad de corte a alta velocidad y por proporcionar un acabado superficial excelente. Son extremadamente duras y resistentes al desgaste.
• Nitruro de Boro Cúbico (CBN): Este tipo de herramienta es extraordinariamente dura y posee cualidades deseables como durabilidad y resistencia a la abrasión. Es especialmente adecuada para tareas de mecanizado en bruto y corte intermitente, particularmente cuando se trabaja con materiales de hierro fundido.

Para una mejor comparación, la siguiente tabla resume las características principales de estos materiales:

Según la Operación que Realizan

Las operaciones de torneado son variadas y cada una requiere una herramienta con una geometría y un diseño específicos para lograr el resultado deseado. A continuación, se detallan los tipos de herramientas según la función que cumplen:

• Herramienta de Torneado: Se subdivide en dos categorías principales:
• Herramientas de Torneado de Desbaste: Utilizadas para la rápida eliminación de grandes volúmenes de material de una pieza de trabajo. Su ángulo de corte está diseñado para soportar altas presiones y facilitar la evacuación de virutas.
• Herramientas de Torneado de Acabado: Empleadas para eliminar secciones más pequeñas del material. Están diseñadas para crear superficies suaves y precisas, siendo crucial su ángulo para lograr el acabado final requerido.
• Herramienta de Biselado: Los filos de corte de una herramienta de torneado recta configurados en un ángulo de chaflán pueden funcionar como herramienta de biselado. Para tareas que requieren biselado frecuente, se utiliza una herramienta especializada con filos de corte laterales ubicados en el ángulo del biselado.
• Herramienta de Torneado de Hombro: Se utilizan para crear transiciones en el diámetro de una pieza. Un hombro cuadrado se forma con una herramienta de torneado con filo de cuchillo o una herramienta de refrentado. Para un hombro biselado, se usa una herramienta de torneado recto con radio de punta cero y un ángulo de corte lateral. Cuando se trata de un hombro fileteado, se elige una herramienta de torneado recto con el radio de punta correspondiente al trabajo.
• Herramienta de Corte de Hilo (Roscado): Empleadas para cortar roscas en una pieza de trabajo de torno. Existen dos tipos comunes: corte de rosca interna y externa. El proceso varía ligeramente según si la rosca es interna o externa, pero ambas buscan crear una hélice precisa en la superficie del material.
• Herramienta de Refrentado: Esta máquina herramienta se utiliza para cortar una superficie que es perpendicular al eje de rotación de una pieza de trabajo. Se sujeta al portaherramientas en el carro del torno y avanza perpendicularmente para crear una cara plana.
• Herramienta de Ranurado: Permiten la creación de ranuras o canales en superficies cilíndricas. La forma de la ranura resultante está determinada por la forma de la máquina herramienta del torno, siendo comunes las formas cuadradas o en V.
• Herramienta de Formación: Combina las funciones de una herramienta de torneado y una de ranurado. Estas herramientas permiten la creación de formas complejas en una sola pasada. Aunque una herramienta de torneado general puede usarse para conformar, una herramienta de formado diseñada con precisión mejora la exactitud y reduce el tiempo de ciclo.
• Herramienta de Mandrinado: Se utiliza para agrandar agujeros preexistentes, ensanchando su diámetro. Estas herramientas se insertan en los orificios y se ajustan para eliminar material de las paredes internas.
• Herramienta de Avellanado: Una herramienta ordinaria de mandrinado puede realizar una operación de avellanado, dejando un hombro después del torneado, pero un avellanador con múltiples filos de corte es más comúnmente utilizado para crear aberturas cónicas o cilíndricas para asentar cabezas de tornillos.
• Herramienta de Socavado: También conocida como herramienta de ranurado, tiene un filo de corte similar a la forma de la ranura requerida, con ángulos de incidencia en todos los lados. Se utiliza el avance longitudinal para el borde de corte de la ranura rebajada, y el ángulo de incidencia frontal depende del orificio de trabajo.
• Herramienta de Tronzado: Es una herramienta angosta diseñada para quitar la mínima cantidad de metal de una pieza de trabajo, generalmente forjada para usarse como broca para herramientas con punta de carburo cementado. Su función principal es separar una pieza terminada de la barra de material.
• Herramienta de Moleteado: Cuenta con dos o más rodillos de metal con patrones en relieve. Se utiliza para crear muescas o patrones texturizados en la superficie de la pieza de trabajo, lo que a menudo se hace para aumentar el agarre o por motivos estéticos.

La siguiente tabla ofrece un resumen de las operaciones y las herramientas asociadas:

Según su Estructura

La forma en que se construye una herramienta de corte también influye en su aplicación, durabilidad y facilidad de mantenimiento. Existen tres tipos estructurales principales:

• Tipo Integral: Estas herramientas, de longitud generalmente pequeña, se fabrican a partir de una única pieza de metal a la que se le da forma para crear un filo afilado con un tamaño y diseño específicos. Su construcción monolítica les confiere una gran resistencia, permitiéndoles soportar altas fuerzas de corte sin romperse.
• Tipo de Soldadura: En este diseño, el cabezal de corte y la varilla están compuestos de diferentes materiales y se unen mediante un proceso de soldadura. Un inserto de carburo se incrusta en la varilla, lo que resulta en una estructura compacta y relativamente fácil de producir. Este tipo es adecuado para diversas herramientas de torneado, mostrando una ventaja particular en herramientas de tamaño pequeño.
• Tipo de Abrazadera: Fabricadas con diferentes materiales para el cabezal de corte y la varilla, estas herramientas incorporan un mecanismo accesorio para asegurar la hoja insertada a la barra de corte. Son muy comunes en tornos CNC, ya que la barra de corte puede reutilizarse después de reemplazar la cuchilla una vez que se ha desafilado, lo que las hace muy eficientes y económicas a largo plazo.

Según la Dirección de Avance

La dirección en la que una herramienta de torno elimina material es fundamental para la planificación de la trayectoria de corte y la configuración de la máquina. Esta clasificación se basa en la orientación de su filo de corte principal:

• Herramienta de Mano Derecha: Estas herramientas funcionan eliminando material de derecha a izquierda. Su diseño es análogo a la forma de las manos humanas, donde el pulgar derecho indica la dirección de avance y el filo de corte principal se encuentra en el lado izquierdo de la herramienta.
• Herramienta de Mano Izquierda: A diferencia de la versión de mano derecha, la herramienta de corte de mano izquierda elimina material cuando se mueve de izquierda a derecha. Si se utiliza la mano humana izquierda como referencia, el pulgar representa la dirección del avance y el filo de corte principal está en el lado derecho de la herramienta.
• Herramienta de Punta Redonda: Las herramientas de punta redonda poseen una forma específica que carece de ángulos de inclinación lateral y posterior pronunciados. Este diseño versátil les permite ser utilizadas tanto para operaciones de izquierda a derecha como de derecha a izquierda. Son ideales para trabajos de acabado donde se busca una superficie excepcionalmente lisa.

La Importancia de la Geometría en las Herramientas de Corte

La geometría de una herramienta de corte de torno es un aspecto crítico que influye directamente en su rendimiento, eficiencia y eficacia en una operación de corte específica. Cada ángulo y característica del diseño de la herramienta tiene un propósito y afecta cómo el material es removido, la vida útil de la herramienta y las fuerzas generadas durante el proceso.

• Ángulo de Punta: Es el ángulo formado entre los dos filos de corte en la punta de la herramienta. Generalmente oscila entre 60 y 120 grados y se selecciona en función del material que se está cortando y el acabado superficial deseado. Un ángulo de punta más pequeño es más agudo y puede generar menos calor, pero es más frágil.
• Geometría de Flauta: La forma y el tamaño de los canales (flautas) de una herramienta de corte son fundamentales, ya que afectan directamente la evacuación de virutas, la vida útil de la herramienta y las fuerzas de corte. Las geometrías de los canales pueden ser rectas, helicoidales o variables, adaptándose a las necesidades de la aplicación específica para asegurar que las virutas se evacuen eficientemente sin acumularse.
• Ángulo de Alivio: Es el ángulo entre la cara de corte y una línea perpendicular al eje de la herramienta. Este ángulo es crucial porque afecta la resistencia del filo de corte y también puede influir en la evacuación de virutas. Un ángulo de alivio adecuado previene el frotamiento excesivo entre la herramienta y la pieza.
• Ángulo de Ataque: También conocido como ángulo de desprendimiento, es el ángulo entre la superficie superior de la herramienta de corte y una línea perpendicular al eje de la herramienta. Un Ángulo de Ataque positivo puede mejorar el rendimiento de corte al reducir la fuerza necesaria para cortar, pero también puede incrementar las fuerzas de corte y generar más calor. Un ángulo negativo, por otro lado, aumenta la resistencia del filo a expensas de una mayor fuerza de corte.
• Ángulo de Corte: Este es el ángulo entre el borde de corte y una línea perpendicular a la superficie que se está cortando. Un ángulo de corte más pequeño crea un borde de corte más afilado, lo que reduce la fuerza de corte, pero también aumenta las fuerzas de corte generales y el riesgo de rotura de la herramienta. Por el contrario, un ángulo de filo más grande disminuye las fuerzas de corte pero puede producir un acabado más rugoso.
• Ángulo de Incidencia: Es el ángulo entre el flanco de la herramienta y la superficie de la pieza de trabajo. Un ángulo de incidencia mayor puede aumentar el flujo de virutas y reducir las fuerzas de corte, lo que es beneficioso para la evacuación de virutas y la reducción de calor. Sin embargo, un ángulo demasiado grande puede debilitar el filo de corte.

Cómo Seleccionar la Herramienta Adecuada para Cada Proyecto

La elección de la herramienta de corte de torno correcta es una decisión estratégica que impacta directamente en la calidad del producto final, la eficiencia del proceso y la rentabilidad de la operación. Es esencial tener un conocimiento profundo de varios aspectos de la herramienta y del contexto del trabajo.

Consideraciones sobre el Material a Mecanizar

El tipo de material que se va a mecanizar es, quizás, el factor más influyente en la selección de la herramienta. Las propiedades del material (dureza, abrasividad, conductividad térmica, tendencia a la adhesión) dictarán las características necesarias de la herramienta.

• Metales Blandos (Aluminio, Latón, Cobre): Al cortar estos metales, el material de la herramienta debe poseer una alta resistencia al desgaste para prevenir la acumulación de filos y el desgaste prematuro, que resultan de la adherencia del metal a los filos de corte. La tenacidad también es importante para evitar roturas debido a las virutas largas que suelen producir los metales blandos. Además, la herramienta de corte debe tener una buena resistencia al calor para manejar las altas temperaturas generadas. Materiales como el acero rápido (HSS), el HSS tratado térmicamente, el carburo de tungsteno y el HSS con cobalto añadido son preferidos por sus propiedades adecuadas.
• Metales Duros (Acero, Titanio): El corte de metales duros requiere el uso de herramientas que puedan soportar altas presiones y temperaturas durante el mecanizado. En términos de dureza, el material de corte debe ser considerablemente más duro que la pieza de trabajo. El nitruro de boro cúbico (CBN) o la cerámica se utilizan a menudo para cortar estos metales. La tenacidad es igualmente importante, ya que los metales duros crean virutas cortas y abrasivas que pueden dañar los bordes cortantes. Las herramientas de corte fabricadas con materiales de alta tenacidad, como el carburo o el acero de alta velocidad, pueden resistir las fuerzas abrasivas y durar más. Además, las herramientas de corte fabricadas con acero rápido con alto contenido de cobalto o carburo con carburo de tungsteno o cobalto añadido ofrecen una mejor resistencia al calor.
• Plásticos: Para el mecanizado de plásticos, las herramientas de corte necesitan propiedades antiadherentes para evitar que el plástico se pegue al borde y degrade el acabado de la superficie. Dada la baja conductividad térmica de los plásticos, se prefieren herramientas de corte con materiales de alta conductividad térmica para una evacuación eficiente del calor. Las herramientas fabricadas con materiales como los recubiertos de diamante o PCD (diamante policristalino) pueden ofrecer excelentes propiedades antiadherentes. El acero rápido y las aleaciones de cobalto fundido son buenas opciones por su alta conductividad térmica. Los cortadores de carburo también son excelentes por sus propiedades de retención del afilado, lo que reduce el riesgo de rotura de la herramienta al mecanizar plástico.

Geometría de la Herramienta y Parámetros de Corte

La dirección en la que una herramienta cortará está determinada por la ubicación de su filo. La geometría correcta de la herramienta en el corte de torno, junto con consideraciones de durabilidad y rendimiento, juega un papel crucial en la optimización del proceso de corte para la pieza de trabajo específica que se está mecanizando. Ajustar los parámetros de corte (velocidad, avance, profundidad) en conjunto con la geometría de la herramienta es esencial para lograr la máxima eficiencia y el acabado deseado.

La Forma Deseada de la Pieza

El diseño final de la pieza es un factor primordial en la selección de la herramienta. Diferentes tipos de herramientas de torno están diseñadas para lograr formas específicas. Por lo tanto, se debe seleccionar la máquina-herramienta de torno adecuada en función del resultado deseado. Dada la naturaleza a menudo complicada de muchos proyectos de mecanizado CNC, es común que se requieran varias herramientas de corte para completar una sola pieza, utilizando cada una para una fase o característica particular.

Preguntas Frecuentes (FAQ)

Aquí respondemos algunas de las preguntas más comunes sobre las herramientas de torno:

¿Cuál es la diferencia fundamental entre las herramientas de desbaste y las de acabado?
Las herramientas de desbaste están diseñadas para la eliminación rápida de grandes volúmenes de material, priorizando la velocidad y la capacidad de corte sobre el acabado superficial. Tienen ángulos de corte más robustos. Por otro lado, las herramientas de acabado se utilizan para eliminar pequeñas cantidades de material, enfocándose en lograr una superficie lisa, precisa y con alta calidad dimensional, con ángulos de corte más finos y afilados.

¿Cuándo es recomendable utilizar herramientas de diamante?
Las herramientas de diamante son la elección óptima cuando se trabaja con materiales extremadamente duros y abrasivos que otras herramientas no pueden cortar eficazmente, como vidrio, cerámica o ciertos materiales compuestos. Su alto costo limita su uso a aplicaciones donde su dureza y precisión son indispensables.

¿Cómo influye el material de la pieza de trabajo en la selección de la herramienta?
El material de la pieza de trabajo es crucial. Determina la dureza, la resistencia al desgaste, la tenacidad y la resistencia al calor que la herramienta debe poseer. Por ejemplo, los metales blandos requieren herramientas que eviten la acumulación de virutas, mientras que los metales duros necesitan herramientas extremadamente duras y resistentes a la abrasión. Los plásticos, por su parte, demandan propiedades antiadherentes y buena conductividad térmica en la herramienta.

¿Qué función cumple el ángulo de ataque en una herramienta de torno?
El ángulo de ataque, o de desprendimiento, es el ángulo entre la cara superior de la herramienta y una línea perpendicular al eje. Un ángulo positivo facilita el corte y reduce las fuerzas, pero puede debilitar el filo. Un ángulo negativo fortalece el filo, siendo ideal para materiales duros o cortes intermitentes, aunque requiere más fuerza.

¿Puede una sola herramienta realizar múltiples operaciones de torneado?
Si bien algunas herramientas, como las de torneado recto o de formación, pueden tener cierta versatilidad para realizar operaciones secundarias (como biselado o ranurado simple), para lograr la máxima precisión, eficiencia y vida útil de la herramienta, es generalmente recomendable utilizar herramientas especializadas para cada operación. Proyectos complejos de mecanizado CNC a menudo requieren un cambio de herramientas para cada fase del proceso.

La elección de las herramientas de corte de torno correctas es, sin lugar a dudas, un aspecto crítico para el éxito de cualquier operación de torneado, especialmente en el ámbito del mecanizado CNC. La selección adecuada de estas herramientas tendrá un impacto significativo en la eficiencia del proceso, la calidad del producto final y la rentabilidad general de la producción. Este artículo ha proporcionado una guía fundamental sobre los diferentes tipos de herramientas de torno, clasificadas en cuatro categorías principales, así como sus geometrías y consideraciones clave para ayudarle a determinar la más adecuada para sus proyectos. Dominar este conocimiento es el primer paso para transformar sus diseños en realidad con la máxima precisión y eficiencia.
