Gárgolas Pluviales: Materiales y Función Esencial

Las gárgolas, figuras emblemáticas que evocan la arquitectura gótica y renacentista, han trascendido su función decorativa a lo largo de los siglos para convertirse en elementos constructivos de vital importancia, especialmente en su aplicación como sistemas de drenaje. Las gárgolas pluviales modernas son soluciones ingeniosas para la gestión del agua de lluvia, combinando funcionalidad y, en muchos casos, estética. Su diseño y los materiales empleados son cruciales para garantizar la durabilidad y eficiencia en la protección de las estructuras contra los efectos erosivos del agua.

En el ámbito de la ingeniería civil y la construcción, una gárgola pluvial se define como un elemento diseñado específicamente para la recogida y canalización de las aguas de lluvia. Su función principal es actuar como rebosadero y punto de entronque con el sistema de bajantes, evitando la acumulación de agua en cubiertas y azoteas. Son particularmente aplicables en edificaciones de gran envergadura como complejos industriales, instalaciones deportivas y otros usos que requieren un manejo eficiente de grandes volúmenes de agua. La correcta selección de materiales y un proceso de fabricación e instalación riguroso son fundamentales para asegurar su rendimiento a largo plazo.

Materiales Esenciales en la Fabricación de Gárgolas Precoladas de Concreto

La información técnica disponible nos permite desglosar los componentes clave de las gárgolas precoladas de concreto, que son una opción robusta y duradera para la gestión de aguas pluviales. Estos materiales se eligen por sus propiedades de resistencia, durabilidad y capacidad para soportar las inclemencias del tiempo y la constante exposición al agua.

Concreto: El Cuerpo Principal de la Gárgola

El núcleo de una gárgola precolada es el concreto, específicamente se menciona un concreto con una resistencia a la compresión (f’c) de 200 kg/cm². Este valor indica la capacidad del concreto para soportar cargas sin romperse. Un f’c de 200 kg/cm² es una especificación estándar que garantiza una resistencia adecuada para elementos expuestos a la intemperie y a la humedad constante. Este material se compone de cemento Portland normal, arena y grava, mezclados en proporciones precisas para lograr la consistencia y resistencia deseadas. La elección de estos agregados, junto con el cemento, es vital para la cohesión y solidez de la pieza final, asegurando que la gárgola mantenga su integridad estructural frente a los ciclos de humedad, congelación y descongelación, y la abrasión del agua.

Acero de Refuerzo: La Columna Vertebral Interna

Aunque no se especifica el tipo o calibre exacto del acero de refuerzo, su mención es un indicador crucial de la naturaleza de estas gárgolas. El acero de refuerzo se incorpora dentro del concreto para mejorar su resistencia a la tracción, una propiedad en la que el concreto por sí solo es deficiente. Este refuerzo previene la aparición de fisuras y grietas debido a tensiones internas, cambios de temperatura o pequeños asentamientos. En elementos precolados, el acero de refuerzo es esencial para garantizar la integridad de la pieza durante su transporte, manipulación e instalación, además de su vida útil en servicio. Su correcta disposición y anclaje son vitales para la resistencia global de la gárgola.

Cimbra: Moldeando la Forma Deseada

La cimbra es el molde temporal que da forma al concreto mientras fragua y endurece. Para las gárgolas, la calidad de la cimbra es fundamental no solo para las dimensiones precisas, sino también para el acabado superficial. Los acabados pueden ser “aparente liso” o “martelinado”, o cualquier otro indicado en el proyecto. Un acabado liso requiere una cimbra de superficie muy fina y bien cuidada, mientras que un acabado martelinado se logra mediante un tratamiento posterior a la pieza, creando una textura rugosa y uniforme. La cimbra debe ser robusta para soportar el peso y la presión del concreto fresco sin deformarse.

Mortero Cemento-Arena: Unión y Reparación

El mortero cemento-arena en proporción 1:4 es un material versátil utilizado para la colocación de la gárgola y para realizar reparaciones. Este mortero se utiliza para asentar la gárgola en su lugar de instalación, asegurando una base firme y nivelada. Además, es indispensable para resanar cualquier corte o alteración que se realice en los elementos de albañilería o estructura adyacentes durante la instalación de la gárgola. La proporción de cemento y arena garantiza una mezcla con buena trabajabilidad y resistencia, capaz de sellar eficazmente las uniones y prevenir filtraciones de agua que podrían comprometer la integridad de la estructura.

Aditivos Expansores: Sellado Antifiltraciones

Los aditivos expansores son componentes que se añaden al mortero para aumentar ligeramente su volumen durante el fraguado. Esto es particularmente importante en el sellado de juntas y resanes, ya que la expansión ayuda a rellenar completamente cualquier espacio, evitando la formación de huecos y, por ende, la filtración de agua. Su uso en los resanes alrededor de la gárgola es una medida preventiva crucial para proteger los elementos constructivos subyacentes y evitar escurrimientos indeseados en las fachadas.

Placas de Acero y Soldadura: Anclaje Seguro

Las placas de acero de ¼” de espesor y la soldadura de arco eléctrico son elementos vitales para el anclaje seguro de las gárgolas precoladas a la estructura de la edificación. Estas placas se embeben en el concreto de la gárgola durante su fabricación y se utilizan para soldarlas a elementos metálicos de la estructura del edificio, o bien, se fijan con otros sistemas de anclaje. La soldadura de arco eléctrico proporciona una unión fuerte y duradera, esencial para soportar el peso de la gárgola y las fuerzas que ejerce el agua al ser canalizada. La correcta ejecución de las soldaduras es crítica, y cualquier defecto debe ser corregido o sustituido para garantizar la estabilidad y seguridad del conjunto.

Otros Materiales Complementarios

Además de los componentes principales, se requieren otros materiales como clavos (para la cimbra) y agua (para la mezcla de concreto y mortero). El suministro de agua, cuando no es provisto por la entidad contratante, también se considera parte de los costos asociados a los materiales. La calidad del agua utilizada en las mezclas de concreto y mortero es importante para no afectar las propiedades finales del material.

Proceso de Fabricación y Colocación

La fabricación de las gárgolas precoladas se lleva a cabo en lugares habilitados específicamente para ello, lo que permite un control de calidad más riguroso. Durante este proceso, se deben respetar estrictamente las dimensiones y formas especificadas en los planos arquitectónicos del proyecto. La Dirección General de Obras y Conservación (DGOC) o entidad supervisora aprueba una muestra de la pieza para asegurar que el producto final cumpla con todos los requisitos. Esto incluye no solo la forma y dimensiones, sino también el acabado del concreto, ya sea aparente liso o martelinado, o cualquier otro especificado.

Una vez fabricadas, las gárgolas son transportadas al lugar de la obra para su montaje. La colocación de estas piezas es un trabajo que requiere precisión. Se instalan en los puntos indicados en los planos, asegurando su alineación y nivelación. Cualquier corte necesario en elementos de albañilería o estructura para la inserción de la gárgola debe ser resanado de inmediato con mortero cemento-arena y aditivo expansor, con el fin de evitar futuras filtraciones de agua que puedan afectar la estructura o generar manchas en las fachadas. La supervisión de personal calificado es indispensable, especialmente cuando se involucra soldadura, para garantizar la validez de cualquier garantía de instalación.

Importancia de la Calidad y el Proceso Constructivo

La durabilidad y eficacia de una gárgola pluvial dependen directamente de la calidad de sus materiales y de la meticulosidad en su proceso de fabricación y colocación. Una gárgola bien construida y correctamente instalada actúa como un componente vital en el sistema de drenaje pluvial de un edificio, protegiéndolo de los daños causados por el agua, como la erosión de muros, la formación de humedad y la degradación de la cimentación. La inversión en materiales de primera calidad y en mano de obra especializada se traduce en una mayor vida útil del elemento y en la prevención de costosas reparaciones futuras.

El control de calidad se extiende desde la inspección de los materiales en su llegada a la obra hasta la verificación de las soldaduras y los resanes finales. No se aceptan piezas con irregularidades, fisuras o despostilladuras. Este rigor asegura que cada gárgola cumpla con los estándares de diseño y funcionalidad, contribuyendo a la integridad general de la edificación. Además, es importante destacar que la alineación y nivelación del falso plafón, así como la correcta ejecución de pretiles y entortados, son trabajos previos que garantizan un correcto sistema de drenaje en la azotea donde se instalará la gárgola.

Tabla Resumen de Materiales y Funciones

ero>

Preguntas Frecuentes sobre Gárgolas Pluviales

¿Cuál es la diferencia entre una gárgola decorativa y una pluvial?

Tradicionalmente, las gárgolas se asociaban con figuras grotescas talladas en piedra, cuya función principal era la de desaguar el agua de lluvia lejos de las paredes de los edificios, a menudo con un propósito ornamental y simbólico. Las gárgolas pluviales modernas, aunque pueden tener un diseño estético, se centran principalmente en su funcionalidad como parte integral del sistema de drenaje de una azotea o cubierta, actuando como rebosaderos y conexiones a bajantes.

¿Por qué se utilizan gárgolas precoladas de concreto en la actualidad?

Las gárgolas precoladas de concreto ofrecen varias ventajas: permiten un mayor control de calidad en su fabricación en un entorno controlado, lo que resulta en piezas uniformes y de alta resistencia. Su producción en serie puede ser más eficiente. Además, el concreto reforzado es un material muy duradero y resistente a la intemperie, ideal para elementos expuestos al agua y al sol.

¿Es importante el acabado del concreto en una gárgola pluvial?

Sí, el acabado es importante tanto por razones estéticas como funcionales. Un acabado liso (aparente liso) puede facilitar el flujo del agua y ser más fácil de limpiar. Un acabado martelinado o texturizado puede ofrecer una estética particular y una mayor adherencia para futuras capas o revestimientos, aunque su rugosidad podría implicar un mayor mantenimiento en términos de acumulación de suciedad. La elección del acabado dependerá del diseño general del edificio y de las especificaciones del proyecto.

¿Qué precauciones se deben tomar durante la instalación de una gárgola pluvial?

Durante la instalación, es crucial asegurar que la gárgola esté correctamente nivelada y alineada para permitir un drenaje eficiente. Los cortes en la estructura para su colocación deben ser mínimos y, lo más importante, deben ser resanados inmediatamente con mortero y aditivos expansores para evitar cualquier punto de filtración. La fijación debe ser robusta, utilizando las placas de acero y soldadura cuando sea necesario, y realizada por personal calificado para garantizar la seguridad y durabilidad.

¿Cómo se mantiene la estanqueidad alrededor de una gárgola pluvial?

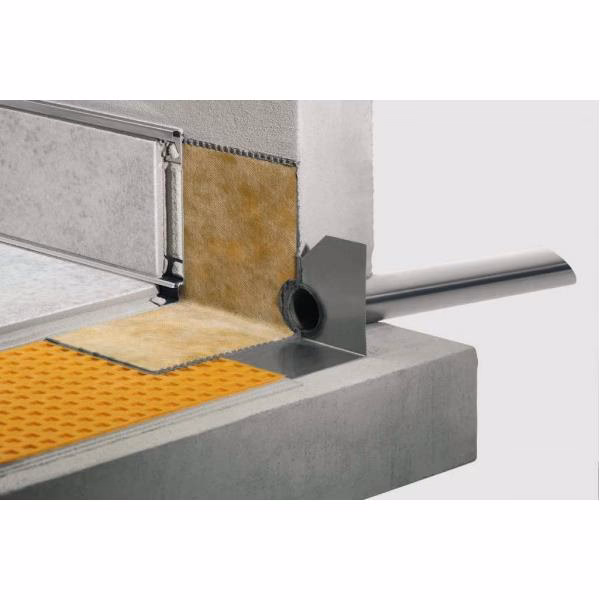

La estanqueidad se logra mediante varios elementos. Primero, el uso de mortero cemento-arena con aditivos expansores en los resanes alrededor de la gárgola. Segundo, la correcta impermeabilización de la azotea, que debe extenderse y detallarse cuidadosamente alrededor de la gárgola y los puntos de bajada pluvial. Esto a menudo implica el uso de “primer” base agua, selladores elásticos, impermeabilizantes emulsionados y membranas de refuerzo, subiendo el material impermeabilizante hasta 30 cm sobre el nivel de piso terminado de la azotea en los pretiles.

En resumen, las gárgolas pluviales son componentes ingeniosos y esenciales en la arquitectura moderna para la gestión eficiente del agua de lluvia. Su construcción a partir de materiales como el concreto reforzado, acero y morteros especializados, junto con una ejecución precisa, garantiza su funcionalidad como rebosaderos y enlaces cruciales con los sistemas de drenaje. La atención a la calidad desde la fabricación hasta la instalación es primordial para asegurar que estas piezas no solo cumplan con su cometido de proteger las edificaciones, sino que también perduren en el tiempo, resistiendo las inclemencias del clima.
