Gabinetes Eléctricos: Protegiendo el Corazón Industrial

En el complejo entramado de la infraestructura moderna, desde una fábrica de alimentos hasta un centro de datos de vanguardia, existe un componente discreto pero absolutamente fundamental: el gabinete eléctrico. Lejos de ser una simple caja, estos recintos son los guardianes silenciosos que albergan y protegen el cerebro de innumerables operaciones, garantizando la seguridad, la eficiencia y la continuidad de los procesos. Su elección y diseño no son triviales, ya que deben soportar condiciones extremas y salvaguardar equipos de alto valor.

Imagínese un panel de control vital en una planta de manufactura, una red de servidores que gestiona datos críticos o un sistema de distribución de energía que alimenta un edificio entero. Todos ellos requieren un refugio seguro, un espacio que los aísle de las inclemencias del entorno, del polvo, la humedad, los impactos e incluso de interferencias electromagnéticas. Aquí es donde los gabinetes eléctricos despliegan su indispensable función.

¿Qué son los Gabinetes Eléctricos? El Santuario de la Tecnología

Los gabinetes eléctricos, también conocidos como cuadros o tableros eléctricos, son estructuras diseñadas específicamente para alojar, organizar y proteger una amplia gama de equipos y componentes eléctricos. Su propósito principal es resguardar estos dispositivos sensibles de factores externos que podrían comprometer su funcionamiento o, peor aún, representar un riesgo para la seguridad de las personas y las instalaciones. Son, en esencia, la primera línea de defensa para la infraestructura eléctrica y electrónica.

Estos gabinetes no son genéricos; están meticulosamente diseñados para cumplir con normativas estrictas y adaptarse a diversas aplicaciones. Dentro de ellos se pueden encontrar desde complejos paneles de control industrial que gestionan procesos automatizados, hasta tableros de distribución de energía que canalizan la electricidad a cada rincón de un edificio, asegurando un suministro constante y seguro. También son vitales en la protección de gabinetes de redes y servidores de TI en los sensibles centros de datos, donde la estabilidad y la protección son sinónimo de continuidad operativa. La naturaleza del entorno, ya sea una planta química, un hospital o un sistema de transporte, determinará el tipo de gabinete más adecuado.

Tipos de Gabinetes Eléctricos según su Material y Entorno

La versatilidad de los gabinetes eléctricos se manifiesta en la diversidad de materiales con los que se fabrican, cada uno optimizado para un conjunto particular de desafíos ambientales y operacionales. La elección del material es crucial para garantizar la longevidad del equipo interno y la seguridad general.

• Gabinetes de Acero: Son la opción más común y versátil para la mayoría de los entornos industriales. Ofrecen una excelente protección contra el polvo, salpicaduras de aceite y, lo que es igualmente importante, impactos mecánicos. Su robustez los hace ideales para fábricas, talleres y almacenes, donde la durabilidad es una prioridad. Son económicos y se pueden fabricar en una amplia gama de tamaños y configuraciones.

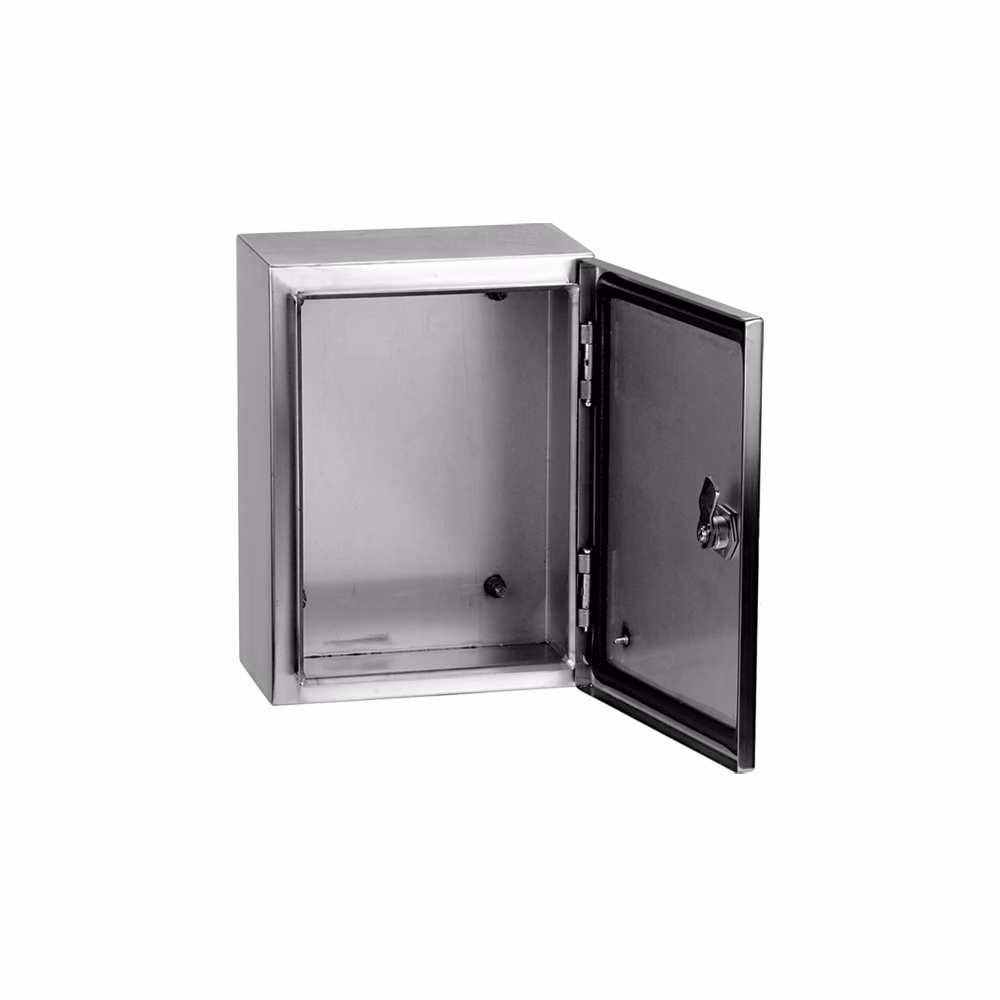

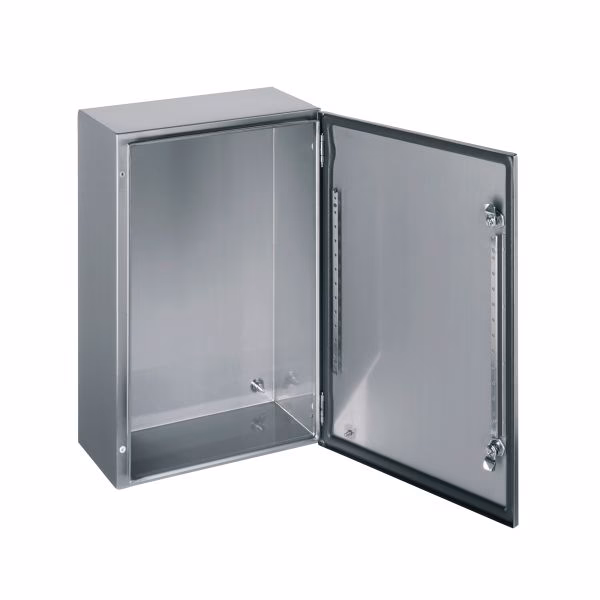

• Gabinetes de Acero Inoxidable: Aquí es donde la resistencia y la higiene alcanzan un nuevo nivel. Estos gabinetes son indispensables en industrias con requisitos de higiene sumamente específicos o donde existe un alto riesgo de corrosión. Piensen en la industria de alimentos y bebidas, la farmacéutica, las plantas de tratamiento de agua o aplicaciones marinas. El acero inoxidable no solo resiste la oxidación y la corrosión por agentes químicos, sino que también es fácil de limpiar y desinfectar, lo que previene la acumulación de bacterias y contaminantes, crucial para cumplir con las estrictas normativas sanitarias. Su superficie no porosa y su resistencia a la corrosión lo hacen ideal para entornos donde la limpieza frecuente con químicos agresivos es una necesidad.
• Gabinetes de Materiales Aislantes (Poliéster/Plástico): Estos gabinetes son la solución predilecta para entornos exteriores severos o donde se requiere un aislamiento eléctrico total. Son resistentes a la luz solar directa, la lluvia, la niebla salina, las temperaturas extremas, las salpicaduras de aceite y la exposición a agentes químicos y corrosivos. Su naturaleza no metálica los hace inmunes a la corrosión galvánica y son más ligeros que sus contrapartes metálicas. Son ideales para relés de telecomunicaciones, sistemas de tratamiento de agua, infraestructura de transporte, o incluso en atmósferas explosivas donde la chispa de un gabinete metálico podría ser un peligro. Además, su composición intrínsecamente aislante ofrece una capa extra de seguridad eléctrica.

Además de los materiales, los gabinetes también se clasifican por su método de montaje: pueden ser adosables (para montaje en pared) o autosoportados (independientes), dependiendo del tamaño y la aplicación. Los gabinetes más grandes y pesados, que albergan equipos complejos, suelen ser autosoportados para una mayor estabilidad y accesibilidad.

La Importancia del Acero Inoxidable en Gabinetes Eléctricos: Durabilidad y Esterilidad

El acero inoxidable es un material excepcionalmente valorado en la fabricación de gabinetes eléctricos para entornos específicos, y su popularidad no es casualidad. Su resistencia inherente a la corrosión es el resultado de la formación de una capa pasiva de óxido de cromo en su superficie, que se regenera automáticamente en presencia de oxígeno. Esta característica lo convierte en el material ideal para ambientes donde la humedad, los agentes químicos, los ácidos, las sales o incluso el agua de mar podrían degradar rápidamente otros metales.

En la industria alimentaria y de bebidas, por ejemplo, los gabinetes de acero inoxidable son una norma debido a la necesidad de mantener ambientes estériles y a la frecuente exposición a procesos de limpieza con desinfectantes y agentes cáusticos. La superficie lisa y no porosa del acero inoxidable facilita una limpieza exhaustiva, impidiendo la proliferación de bacterias y asegurando el cumplimiento de las normativas de higiene más estrictas, como las de la FDA. Similarmente, en la industria farmacéutica, donde la pureza y la prevención de la contaminación cruzada son críticas, los gabinetes de acero inoxidable son indispensables para proteger equipos de control y automatización.

Más allá de la higiene, el acero inoxidable ofrece una durabilidad excepcional. Su resistencia a los impactos y su capacidad para mantener la integridad estructural en condiciones adversas aseguran una vida útil prolongada del gabinete y, por ende, de los equipos internos. Esto se traduce en menores costos de mantenimiento y reemplazo a largo plazo. Aunque la inversión inicial puede ser mayor que la de un gabinete de acero al carbono, la resistencia a la corrosión y la menor necesidad de mantenimiento justifican ampliamente el costo en entornos adecuados.

Además, en ciertas aplicaciones como las marinas o en plantas químicas, la resistencia a la niebla salina o a los vapores corrosivos es vital. El acero inoxidable no solo protege el equipo, sino que también mantiene una apariencia estética profesional, lo cual es un factor importante en instalaciones donde la imagen y la limpieza son una prioridad.

Funciones Clave de los Gabinetes Eléctricos: Más Allá de la Protección

La función principal de un gabinete eléctrico es proteger, pero esta protección se ramifica en diversas capas de funcionalidad crítica:

• Protección de Equipos: Salvaguardan los componentes internos (contactores, PLCs, interruptores, relés, cableado) del polvo, la humedad, los derrames de líquidos, los impactos mecánicos, las interferencias electromagnéticas (EMI) y las fluctuaciones de temperatura. Esto prolonga la vida útil de los equipos y reduce la probabilidad de fallas costosas.
• Seguridad del Personal: Al confinar el equipo eléctrico dentro de un recinto cerrado, los gabinetes previenen el contacto accidental con componentes energizados, minimizando el riesgo de choques eléctricos, quemaduras o electrocuciones para los operadores y el personal de mantenimiento.
• Organización y Gestión de Cableado: Proporcionan un espacio estructurado para el montaje de equipos y la gestión ordenada del cableado. Esto facilita la instalación, el mantenimiento, la solución de problemas y las futuras expansiones, mejorando la eficiencia operativa.
• Control y Automatización: Muchos gabinetes albergan paneles de control industrial, que son el cerebro de los procesos automatizados. Permiten la integración de controladores lógicos programables (PLCs), interfaces hombre-máquina (HMIs) y otros dispositivos que permiten monitorear y controlar maquinaria y procesos en tiempo real.
• Distribución de Energía: Los tableros de distribución de energía dentro de los gabinetes son esenciales para enviar energía a las diversas partes de un edificio o planta. Incorporan disyuntores y fusibles que garantizan la protección contra sobrecargas y cortocircuitos, contribuyendo significativamente a controlar el consumo de energía y a la seguridad de la red eléctrica.
• Cumplimiento Normativo: Los gabinetes están diseñados y certificados para cumplir con estándares internacionales de protección (como los grados IP o NEMA), que especifican su capacidad para resistir la entrada de sólidos y líquidos. Esto es fundamental para la seguridad y la legalidad de las instalaciones.

Accesorios y Personalización: Optimizando tu Gabinete

Un gabinete eléctrico rara vez funciona solo. Para maximizar su rendimiento y la protección de los equipos internos, se complementa con una gama de accesorios y sistemas inteligentes:

• Control Térmico (ClimaSys): Los equipos eléctricos generan calor, y el sobrecalentamiento puede ser fatal para su vida útil. Marcas como ClimaSys ofrecen una gama completa de dispositivos de protección térmica que son cruciales para mantener la temperatura y la humedad dentro de los paneles bajo control total. Esto incluye ventiladores para disipar el calor, rejillas para la circulación del aire, termostatos para regular la temperatura interna, y calentadores para prevenir la condensación en ambientes fríos o húmedos. Un control térmico adecuado es vital para la fiabilidad operativa.
• Borneras y Conectores: Para una organización impecable del cableado y conexiones seguras, las borneras son esenciales. Permiten una conexión y desconexión fácil de los cables, facilitando el mantenimiento y las modificaciones.
• Iluminación Interna: Para gabinetes grandes o aquellos en entornos con poca luz, la iluminación interna mejora la visibilidad durante el mantenimiento y las inspecciones.
• Personalización: Las necesidades de cada proyecto son únicas. Por ello, los proveedores de gabinetes ofrecen servicios de personalización para adaptar los gabinetes según especificaciones precisas. Esto puede incluir perforaciones y recortes para entradas de cables y botones, pintura especial, instalación de rieles DIN, placas de montaje preconfiguradas, o incluso diseños específicos para cumplir con requisitos sísmicos o de compatibilidad electromagnética (EMC). La personalización asegura que el gabinete se entregue listo para recibir el equipo eléctrico, minimizando el tiempo de instalación en el sitio.
• Herramientas de Software: Para simplificar la selección y configuración, muchos fabricantes ofrecen herramientas de software. Estas permiten a los ingenieros y diseñadores seleccionar gabinetes y accesorios compatibles, configurar el equipo de protección térmica ideal o especificar gabinetes personalizados con gran precisión, reduciendo errores y optimizando el diseño.

¿Cómo Elegir el Gabinete Eléctrico Adecuado?

La selección del gabinete eléctrico correcto es una decisión crítica que impacta directamente en la seguridad, eficiencia y longevidad de los equipos eléctricos. Para tomar la mejor decisión, considere los siguientes factores:

1. Entorno de Operación: ¿Dónde se instalará el gabinete? ¿Estará expuesto a polvo, agua, químicos, temperaturas extremas, vibraciones o ambientes corrosivos? La respuesta determinará el grado de protección (IP o NEMA) y el material necesario (acero, acero inoxidable, poliéster). Por ejemplo, un ambiente con lavado a presión requerirá un IP66 o superior, mientras que una planta de alimentos demandará acero inoxidable por razones de higiene.
2. Dimensiones y Tipo de Equipamiento Interno: ¿Qué equipos albergará el gabinete? Es fundamental calcular el espacio necesario para todos los componentes (PLCs, contactores, disyuntores, fuentes de poder, cableado) y dejar espacio para futuras expansiones y para la disipación del calor. Esto también determinará si necesita un gabinete adosable o autosoportado.
3. Requisitos de Protección Térmica: ¿Cuánto calor generarán los equipos internos? ¿La temperatura ambiente es alta? Si es así, necesitará soluciones de gestión térmica como ventiladores, rejillas, termostatos o incluso unidades de aire acondicionado específicas para gabinetes.
4. Normativas y Certificaciones: Asegúrese de que el gabinete cumpla con las normativas locales e internacionales pertinentes para su industria y aplicación. Esto puede incluir certificaciones para atmósferas explosivas, resistencia sísmica o compatibilidad electromagnética.
5. Accesibilidad y Mantenimiento: Considere la facilidad de acceso para la instalación, el mantenimiento y la solución de problemas. ¿Necesita puertas con bisagras reversibles, paneles extraíbles o un sistema de cierre específico?
6. Presupuesto: Si bien el costo inicial es un factor, es crucial considerar el costo total de propiedad, incluyendo la durabilidad, los costos de mantenimiento y el riesgo de fallas. Una inversión inicial en un gabinete de mayor calidad puede resultar en ahorros significativos a largo plazo.

La marca Tibox, de origen chino, es un ejemplo de proveedor que ofrece una interesante gama de tableros eléctricos y gabinetes. Se destaca por entregar productos que cumplen con estándares de calidad a un excelente precio, abarcando tableros metálicos, de acero inoxidable o de poliéster, con opciones para montaje en pared o autosoportados, y distintos grados de protección.

Preguntas Frecuentes sobre Gabinetes Eléctricos

¿Qué es un gabinete eléctrico y para qué sirve?
Es una caja o recinto diseñado para alojar y proteger equipos eléctricos, como paneles de control, tableros de distribución o servidores, de factores externos como polvo, humedad, impactos y variaciones de temperatura. Sirve para garantizar la seguridad del personal, prolongar la vida útil de los equipos y mantener la continuidad operativa de los sistemas eléctricos.

¿Cuáles son los diferentes tipos de gabinetes según su material?
Principalmente, se encuentran gabinetes de acero (para entornos industriales generales), de acero inoxidable (para industrias con alta higiene o riesgo de corrosión, como alimentos, farmacéutica o marina) y de materiales aislantes como el poliéster (ideales para exteriores severos, ambientes químicos o donde se requiere aislamiento eléctrico).

¿Por qué el acero inoxidable es tan importante en ciertos gabinetes eléctricos?
Es crucial por su excepcional resistencia a la corrosión, lo que lo hace ideal para ambientes húmedos, químicos o salinos. Además, su superficie no porosa facilita la limpieza y desinfección, cumpliendo con los estrictos requisitos de higiene de industrias como la alimentaria y farmacéutica, previniendo la contaminación.

¿Qué significa el grado de protección en un gabinete (IP/NEMA)?
El grado de protección (como IP66 o NEMA 4X) indica la capacidad del gabinete para resistir la entrada de sólidos (polvo) y líquidos (agua). Un número IP más alto significa mayor protección. Es fundamental elegir el grado adecuado según el entorno para asegurar la protección de los equipos internos.

¿Qué accesorios son importantes para un gabinete eléctrico?
Son vitales los sistemas de control térmico (ventiladores, rejillas, termostatos) para gestionar la temperatura interna, borneras para una organización eficiente del cableado, y en algunos casos, iluminación interna o sistemas de cierre especiales. Estos accesorios optimizan el rendimiento y la seguridad del gabinete.

¿Puedo personalizar un gabinete eléctrico?
Sí, muchos fabricantes ofrecen servicios de personalización. Esto permite adaptar el gabinete a necesidades específicas, como perforaciones exactas para botones o entradas de cables, pintura especial, o configuraciones internas preensambladas, lo que ahorra tiempo de instalación y asegura una solución a medida.

Los gabinetes eléctricos son más que simples contenedores; son componentes críticos que aseguran la fiabilidad y la seguridad de las operaciones en un sinfín de industrias. Entender sus características, materiales y accesorios es clave para tomar decisiones informadas que protejan su inversión y garanticen la continuidad de sus procesos.
