Fresado Químico: Precisión y Versatilidad en la Fabricación

En la vanguardia de la ingeniería y la manufactura, los procesos de fabricación no tradicionales emergen como soluciones indispensables para superar los límites impuestos por las técnicas convencionales. A diferencia del torneado, el taladrado o el fresado mecánico, que dependen de herramientas de corte afiladas, estos métodos innovadores emplean diversas formas de energía (mecánica, térmica, eléctrica o química) para remover material de manera controlada. Esta evolución es crucial, especialmente cuando se trabaja con materiales extremadamente duros, quebradizos, o piezas con geometrías complejas y delicadas que los procesos tradicionales simplemente no pueden abordar de manera eficiente o económica.

Los desafíos que impulsan la adopción de estas técnicas avanzadas son múltiples: desde la dificultad para sujetar materiales frágiles y delgados, hasta la necesidad de crear formas intrincadas que exigen una precisión sin precedentes. Entre estas metodologías de vanguardia, el mecanizado químico (CM) se destaca como una técnica poderosa y versátil, ofreciendo soluciones únicas para una amplia gama de aplicaciones industriales.

Introducción al Mecanizado Químico (CM)

El mecanizado químico, o Chemical Machining (CM), es un proceso de fabricación donde la eliminación de material de una pieza de trabajo se logra a través de la disolución controlada mediante el uso de un reactivo químico potente, conocido como grabador o atacante (etchant). Este método se basa en la inmersión de la pieza en soluciones químicas, típicamente ácidos o soluciones alcalinas, que actúan sobre las superficies expuestas.

La remoción de material ocurre a nivel microscópico, a través de una acción de celda electroquímica similar a la corrosión o la disolución química natural de un metal. Sin embargo, a diferencia de la corrosión descontrolada, en el CM, este proceso se gestiona con gran precisión para lograr formas y acabados específicos. La tasa de penetración de material, aunque lenta (generalmente entre 0.0025 y 0.1 mm/min), asegura una eliminación uniforme en todas las superficies expuestas.

El mecanizado químico abarca diversas formas, cada una adaptada a necesidades específicas:

• Fresado Químico (Chemical Milling): Creación de cavidades poco profundas, contornos y eliminación general de material en componentes grandes.
• Blanqueado Químico (Chemical Blanking): Grabado completo a través de láminas delgadas para producir piezas planas complejas.
• Mecanizado Fotoquímico (Photochemical Machining - PCM): Utiliza resistencias fotosensibles para el grabado de piezas de microelectrónica con detalles extremadamente finos.
• Pulido Químico o Electroquímico: Emplea reactivos químicos débiles (a veces con asistencia eléctrica) para mejorar el acabado superficial o desbarbar piezas.
• Mecanizado por Chorro Químico (Chemical Jet Machining): Utiliza un único chorro químicamente activo para una remoción de material localizada.

Fresado Químico: Un Proceso Detallado

El fresado químico se enfoca en la producción de cavidades poco profundas, contornos y reducciones de espesor en una variedad de materiales como placas, láminas, piezas forjadas y extrusiones. Es particularmente útil para crear diseños complejos o aligerar componentes sin comprometer su integridad estructural. Los dos elementos fundamentales en este proceso son el grabador y el material enmascarante.

Materiales Clave en el Fresado Químico

• Grabadores (Etchants): Son soluciones químicas, generalmente ácidas (como el ácido nítrico, clorhídrico o fluorhídrico) o alcalinas (como la sosa cáustica), cuya composición química y temperatura se mantienen dentro de rangos estrictamente controlados. La elección del grabador depende del tipo de material de la pieza de trabajo (por ejemplo, el acero inoxidable puede requerir una mezcla de ácidos más agresiva que el aluminio) y del resultado deseado en términos de acabado superficial y tasa de remoción.
• Materiales Enmascarantes (Maskants): Son recubrimientos protectores, a menudo productos elastoméricos o polímeros fotosensibles, diseñados para ser resistentes a los grabadores agresivos. Estos materiales se aplican sobre las áreas de la pieza que no deben ser grabadas, protegiéndolas de la acción química. Su capacidad para ser retirados fácilmente a mano o mediante procesos químicos específicos es crucial para la eficiencia del proceso.

Pasos Fundamentales en el Fresado Químico

El proceso de fresado químico se lleva a cabo a través de una serie de pasos meticulosamente controlados para asegurar la precisión y calidad de la pieza final:

1. Alivio de Tensiones Residuales: Este es un paso crítico, especialmente para piezas que han sido sometidas a procesos anteriores como laminado, forjado o soldadura, que pueden inducir tensiones internas. Si la pieza contiene tensiones residuales significativas, estas deben ser aliviadas antes del fresado químico. Esto se logra generalmente mediante tratamientos térmicos de recocido. El no aliviar estas tensiones puede resultar en deformaciones indeseadas de la pieza una vez que el material es removido, afectando su geometría y funcionalidad.
2. Preparación de la Superficie: Antes de aplicar cualquier enmascarante, las superficies de la pieza deben desengrasarse y limpiarse a fondo. Esto asegura una adhesión óptima del material de enmascaramiento y, lo que es más importante, garantiza una eliminación uniforme del material durante el grabado. Cualquier contaminante, como aceites, grasas o partículas, puede interferir con la acción del grabador, resultando en un grabado irregular o defectuoso.

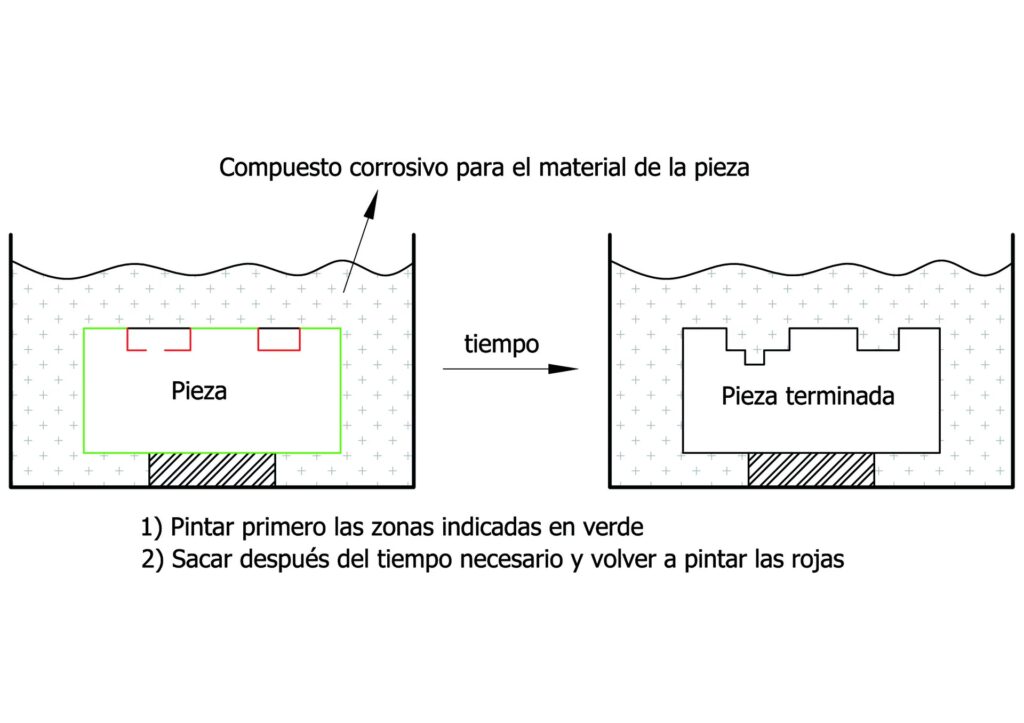

3. Enmascaramiento: En esta etapa, el material enmascarante se aplica cuidadosamente sobre las áreas de la pieza que no deben ser grabadas o que requieren una protección específica. El enmascaramiento puede realizarse de diversas maneras: mediante inmersión, rociado, serigrafía o, en el caso del mecanizado fotoquímico, mediante la exposición a la luz de un material fotosensible y posterior revelado para definir el patrón de grabado. La precisión en la aplicación del enmascarante es directamente proporcional a la precisión de la pieza final.
4. Grabado (Etching): Una vez que las áreas no deseadas están protegidas por el enmascarante, la pieza se sumerge en el baño del grabador químico. Las superficies expuestas al grabador comienzan a mecanizarse químicamente. La duración de la inmersión y la concentración y temperatura del grabador determinan la cantidad de material removido. Es fundamental monitorear constantemente estos parámetros para lograr la profundidad y las tolerancias deseadas.
5. Desenmascarado y Limpieza Final: Después de completar el proceso de grabado, la pieza se retira del baño químico y se lava minuciosamente para eliminar cualquier residuo del grabador y detener la reacción química. Este paso es vital para prevenir una corrosión continua o daños a la pieza. Posteriormente, se retira el material de enmascaramiento restante, ya sea manualmente, mediante disolventes o por otros métodos, y la pieza se somete a una limpieza final y una inspección de calidad para verificar que cumple con las especificaciones.

Aplicaciones del Fresado Químico

El fresado químico encuentra sus aplicaciones más destacadas en industrias donde la precisión, la ligereza y la integridad estructural son críticas. La industria aeroespacial es uno de los principales beneficiarios de esta tecnología. Se utiliza extensamente para eliminar capas poco profundas de material de grandes componentes de aeronaves, como paneles de revestimiento de misiles o piezas extruidas para fuselajes. El objetivo principal es reducir el peso de estos componentes sin sacrificar su rigidez o resistencia, lo que se traduce en una mejora significativa de la relación rigidez-peso. Esta capacidad de aligerar piezas complejas sin introducir tensiones mecánicas adicionales, como ocurriría con el mecanizado tradicional, hace que el fresado químico sea invaluable para la fabricación de estructuras aeroespaciales de alto rendimiento.

Ventajas y Desventajas del Fresado Químico

Como cualquier proceso de fabricación, el fresado químico ofrece un conjunto único de ventajas y desventajas que deben considerarse:

Ventajas:

• Mecanizado sin Estrés: A diferencia de los métodos mecánicos, el fresado químico no introduce tensiones residuales ni deformaciones en la pieza, lo que es crucial para materiales delicados o estructuras que requieren alta estabilidad dimensional.
• Ideal para Materiales Frágiles y Delgados: Permite el mecanizado de piezas muy delgadas, frágiles o con formas complejas que serían imposibles de sujetar o mecanizar con herramientas convencionales.
• No hay Desgaste de Herramientas: Al no utilizar herramientas de corte físicas, se elimina el problema del desgaste de la herramienta, lo que reduce los costos de utillaje y mantenimiento.
• Producción Simultánea: Múltiples piezas o grandes áreas pueden ser procesadas simultáneamente, lo que puede mejorar la eficiencia en la producción de alto volumen.
• Capacidad para Formas Complejas: Permite la creación de diseños intrincados y contornos complejos que son difíciles o imposibles de lograr con otros métodos.
• Buena Repetibilidad: Una vez que los parámetros del proceso están establecidos, se puede lograr una alta precisión y repetibilidad en la producción de lotes.

Desventajas:

• Tasa de Remoción Lenta: La velocidad de eliminación de material es relativamente baja en comparación con el mecanizado mecánico, lo que puede afectar los tiempos de ciclo para grandes volúmenes de material.
• Problemas de Socavado (Undercutting): El grabador tiende a actuar lateralmente debajo del enmascarante, lo que puede generar un efecto de socavado. Esto debe ser considerado en el diseño para mantener las tolerancias.
• Disposición de Residuos Químicos: El uso de químicos agresivos genera residuos que requieren un tratamiento y disposición adecuados, lo que implica costos y consideraciones ambientales.
• Acabado Superficial: El acabado superficial puede variar dependiendo del material y del grabador, y en algunos casos, puede requerir post-procesamiento.
• Limitaciones de Profundidad: No es ideal para la creación de cavidades muy profundas o características con relaciones de aspecto muy altas debido al socavado lateral.

Tabla Comparativa: Fresado Químico vs. Mecanizado Tradicional

Preguntas Frecuentes sobre el Fresado Químico

¿Para qué tipos de materiales es adecuado el fresado químico?

El fresado químico es adecuado para una amplia gama de metales y aleaciones complejas, incluyendo el aluminio, el magnesio, el titanio, el acero inoxidable, el níquel y sus aleaciones, y algunas superaleaciones. Su versatilidad radica en la capacidad de seleccionar el grabador adecuado para cada tipo de material, permitiendo un control preciso sobre la tasa y la calidad del grabado.

¿Cuáles son los principales grabadores utilizados en el fresado químico?

Los grabadores son generalmente soluciones ácidas o alcalinas. Para el aluminio y el magnesio, a menudo se utilizan soluciones de sosa cáustica. Para el acero inoxidable y las aleaciones de níquel, se emplean mezclas de ácidos fuertes como el nítrico, el clorhídrico y el fluorhídrico. La elección del grabador es crucial y depende de la reactividad del metal, la tasa de grabado deseada y el acabado superficial requerido.

¿Qué tan precisas pueden ser las piezas fabricadas con fresado químico?

La precisión en el fresado químico es notable, especialmente para piezas delgadas y complejas. Las tolerancias dimensionales pueden variar, pero es posible lograr precisiones de hasta ±0.025 mm o incluso menores en condiciones controladas. La precisión final depende de factores como la uniformidad del material, la consistencia del grabador, la precisión del enmascaramiento y el control de la temperatura.

¿Cuáles son las consideraciones de seguridad y medioambientales en el fresado químico?

Dado el uso de químicos agresivos, la seguridad es una preocupación primordial. Se requiere equipo de protección personal (EPP) adecuado, ventilación en las instalaciones y protocolos estrictos para el manejo y almacenamiento de sustancias químicas. Desde el punto de vista medioambiental, la gestión de los residuos químicos es un desafío significativo. Los efluentes deben ser neutralizados y tratados antes de su eliminación, y los metales disueltos deben ser recuperados o dispuestos de manera responsable para minimizar el impacto ambiental.

¿El fresado químico es un proceso costoso?

El costo del fresado químico puede variar. Aunque los costos de capital iniciales para el equipo pueden ser moderados, los costos operativos pueden ser significativos debido al consumo de químicos, la necesidad de un control de proceso riguroso y, sobre todo, los gastos asociados con el tratamiento y la disposición de los residuos químicos. Sin embargo, para aplicaciones donde la alternativa es el mecanizado tradicional de piezas muy complejas o delicadas, el fresado químico puede ser la opción más económica y viable a largo plazo.

En resumen, el fresado químico es una técnica de fabricación no tradicional que ha demostrado ser invaluable para la producción de componentes con geometrías complejas, alta precisión y bajo peso, especialmente en la industria aeroespacial y electrónica. Aunque presenta desafíos relacionados con la gestión de químicos y la velocidad de procesamiento, sus ventajas únicas en términos de mecanizado sin estrés y capacidad para manejar materiales difíciles lo posicionan como un pilar fundamental en la manufactura avanzada. La continua investigación y desarrollo en grabadores más eficientes y materiales enmascarantes mejorados prometen expandir aún más las capacidades y aplicaciones de esta fascinante tecnología.
