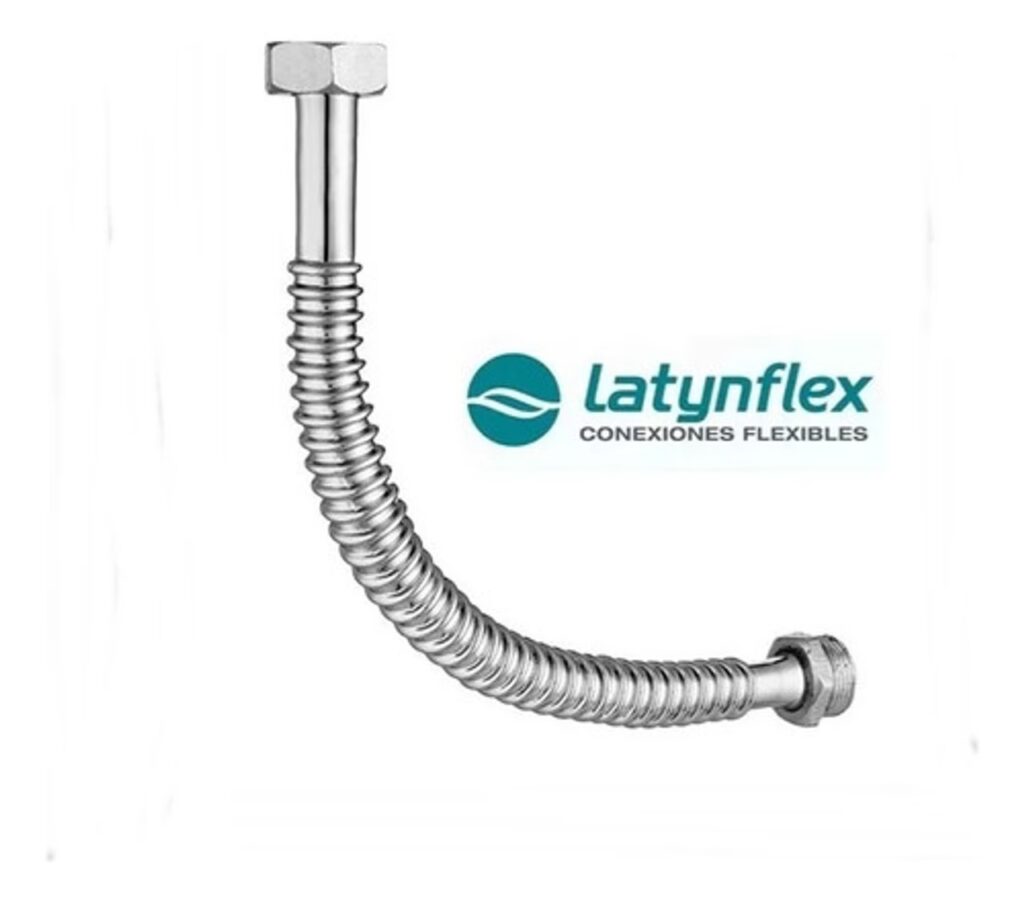

Mangueras Corrugadas: Comprendiendo Sus Límites

Las mangueras de metal flexible corrugadas son componentes vitales en innumerables sistemas industriales, permitiendo la transmisión de fluidos en condiciones donde la flexibilidad, la resistencia a la presión y la temperatura son primordiales. Su diseño, caracterizado por una estructura ondulada o corrugada, les confiere una excepcional capacidad para absorber movimientos, vibraciones y expansiones térmicas. Sin embargo, como cualquier componente de ingeniería, estas mangueras tienen límites inherentes que deben ser comprendidos y respetados para garantizar su rendimiento óptimo y la seguridad operativa.

La aplicación exitosa de las mangueras corrugadas no solo depende de su fabricación inicial, sino también de una profunda comprensión de sus restricciones operativas. Ignorar estas limitaciones puede llevar a un rendimiento deficiente, fallos prematuros y, en el peor de los casos, a situaciones peligrosas. Este artículo profundiza en dos de las limitaciones más críticas de las mangueras de metal flexible corrugadas: la precisión requerida en su ensamblaje y los desafíos que presenta la velocidad de flujo de los fluidos.

El Ensamblaje: Un Pilar de Flexibilidad, Fortaleza y Fiabilidad

La fabricación y el ensamblaje de las mangueras de metal flexible corrugadas no son procesos triviales; son ejercicios de ingeniería de alta precisión. La integridad de una manguera corrugada no solo reside en la calidad de su tubo principal, sino, de manera igualmente crucial, en la forma en que se conectan sus terminales. Los ensamblajes de estos tubos flexibles son meticulosamente planificados, considerando una tríada de atributos esenciales: su flexibilidad, su fortaleza mecánica y, por ende, su fiabilidad a largo plazo. Esta planificación se rige por las especificaciones técnicas más exigentes, asegurando que cada manguera cumpla con los requisitos operativos más estrictos.

Un aspecto fundamental de este proceso es la soldadura de los terminales. Suministrar tubos flexibles con terminales soldados en una variedad de tipos de materiales es una práctica estándar, pero el método de soldadura es de vital importancia. El procedimiento de soldadura más común y preferido en esta industria es la soldadura T.I.G. (Tungsten Inert Gas). Este método es reconocido por su capacidad para producir soldaduras de alta calidad, limpias y con mínima distorsión, lo cual es crítico para mantener la integridad de la delgada pared corrugada de la manguera y asegurar una unión fuerte y hermética entre el tubo y el terminal. La elección del material del terminal también es crucial, ya que debe ser compatible con el material de la manguera (comúnmente aceros inoxidables de diversas aleaciones) y con el fluido que transportará, así como con las condiciones ambientales.

La precisión en cada paso del ensamblaje, desde la selección de los materiales hasta la ejecución de la soldadura, es lo que finalmente determina la vida útil y la seguridad de la manguera en servicio. Un ensamblaje deficiente, por mínimo que sea el error, puede comprometer la flexibilidad inherente de la manguera, reducir su capacidad para soportar presiones o movimientos, y, en última instancia, llevar a fallos prematuros que podrían tener consecuencias significativas en términos de costos de reparación, tiempo de inactividad de la planta o incluso riesgos para la seguridad.

Es por ello que la elección de un proveedor con experiencia y procesos de fabricación certificados es indispensable. La inversión en mangueras de alta calidad y ensambladas con la máxima precisión no es un gasto, sino una garantía de rendimiento, durabilidad y seguridad para cualquier sistema que dependa de ellas.

La Velocidad de Flujo: Un Desafío para la Integridad de la Manguera

Una de las limitaciones más críticas y a menudo subestimadas de las mangueras de metal flexible corrugadas se relaciona directamente con la velocidad del fluido que transportan. Si bien estas mangueras están diseñadas para manejar una amplia gama de presiones y temperaturas, el flujo a alta velocidad puede introducir dinámicas complejas que comprometen su integridad estructural.

Vibraciones Resonantes y Fallos Prematuros

El principal riesgo asociado con las altas velocidades de flujo es la generación de vibraciones resonantes. Cuando un fluido se mueve a través de las corrugaciones de la manguera a una velocidad excesiva, puede generar turbulencias y pulsaciones que, si coinciden con la frecuencia natural de vibración de la manguera, inducen una resonancia. Este fenómeno amplifica las vibraciones hasta niveles destructivos, lo que puede provocar fatiga del material, agrietamiento y, eventualmente, fallos prematuros de la manguera. Estos fallos no solo conllevan costos de reemplazo y tiempo de inactividad, sino que también pueden ser peligrosos, especialmente si se transportan fluidos inflamables, corrosivos o a alta presión.

Umbrales de Velocidad Crítica

Existen umbrales de velocidad de flujo específicos que, si se superan, aumentan significativamente el riesgo de vibraciones resonantes y, por ende, de fallos. Para gases, la velocidad de flujo no debe exceder los 50 metros por segundo (m/seg.). Para líquidos, este umbral es considerablemente menor, limitándose a 25 m/seg. La diferencia se debe a la compresibilidad y densidad de los fluidos; los gases, al ser más compresibles, pueden generar patrones de flujo más complejos y turbulentos a velocidades más altas antes de inducir resonancia.

La Solución: El Revestimiento de Manguera Interlock

Cuando las velocidades de flujo esperadas superan estos límites críticos, se debe implementar una solución de ingeniería: el uso de un revestimiento interlock en los ensamblajes de la manguera. Este revestimiento es una manga interna lisa, generalmente fabricada del mismo material que la manguera (por ejemplo, acero inoxidable), que se inserta dentro del tubo corrugado. Su función principal es suavizar el camino del flujo del fluido, reduciendo la turbulencia y evitando el contacto directo del fluido de alta velocidad con las corrugaciones internas. Al minimizar la interacción del fluido con las crestas y valles de las corrugaciones, el revestimiento interlock suprime la generación de vibraciones resonantes, permitiendo que la manguera opere de forma segura a velocidades de flujo más altas de lo que sería posible sin él.

El Impacto de los Ángulos y Curvas

La geometría del sistema de tuberías también juega un papel crucial en las limitaciones de velocidad de flujo. Los codos y las curvas fuerzan al fluido a cambiar de dirección abruptamente, lo que aumenta la turbulencia y la velocidad local en ciertos puntos de la manguera. Los valores de velocidad de flujo mencionados anteriormente se ven drásticamente reducidos en presencia de ángulos:

• En ángulos de 90°, los valores de velocidad de flujo segura se reducen en un 50%. Esto significa que, para gases, el límite baja a 25 m/seg., y para líquidos, a 12.5 m/seg.
• En ángulos de 45°, la reducción es del 25%. Así, para gases, el límite sería de 37.5 m/seg., y para líquidos, de 18.75 m/seg.

Esta reducción subraya la importancia de diseñar trayectorias de manguera lo más rectas posible y de minimizar el número y la agudeza de las curvas cuando se manejan fluidos a alta velocidad.

Tabla Comparativa de Velocidades de Flujo Máximas Recomendadas

La siguiente tabla resume las velocidades de flujo máximas recomendadas para mangueras de metal flexible corrugadas, considerando el tipo de fluido y la presencia de ángulos en el sistema, y la necesidad de un revestimiento interlock:

Consideraciones Adicionales para la Velocidad de Flujo

Más allá de los umbrales específicos, la selección de la manguera y el diseño del sistema deben considerar la naturaleza del fluido (viscosidad, densidad), la presión operativa y la temperatura. Un diseño adecuado del sistema, que incluya la selección correcta del diámetro de la manguera y la minimización de codos agudos, puede ayudar a mantener las velocidades de flujo dentro de límites seguros y optimizar el rendimiento de la manguera.

Preguntas Frecuentes sobre Mangueras Corrugadas y sus Limitaciones

¿Por qué las mangueras corrugadas son susceptibles a las vibraciones resonantes con altas velocidades de flujo?

Las corrugaciones internas de la manguera, si bien proporcionan flexibilidad, también crean una superficie irregular. Cuando un fluido se mueve a alta velocidad sobre estas irregularidades, puede generar patrones de turbulencia y pulsaciones. Si la frecuencia de estas pulsaciones coincide con la frecuencia natural de vibración de la manguera, se produce una resonancia que amplifica las vibraciones, lo que puede causar fatiga del material y eventuales fallos prematuros.

¿Qué es exactamente un revestimiento de manguera interlock y cómo ayuda?

Un revestimiento de manguera interlock es una manga interior lisa, generalmente de metal, que se inserta dentro de la manguera corrugada. Su propósito es crear una vía de flujo suave para el fluido, evitando que este interactúe directamente con las corrugaciones internas. Al reducir la turbulencia y el impacto del flujo en las paredes de la manguera, el revestimiento interlock mitiga la generación de vibraciones resonantes, permitiendo un funcionamiento seguro a velocidades de flujo más altas.

¿Por qué los ángulos de 90° y 45° reducen los límites de velocidad de flujo?

Los codos y los cambios de dirección, como los ángulos de 90° o 45°, fuerzan al fluido a cambiar bruscamente de trayectoria. Este cambio de dirección aumenta la turbulencia local y la velocidad efectiva del fluido en esos puntos específicos de la manguera. El incremento de la turbulencia y el estrés localizado hacen que la manguera sea más susceptible a las vibraciones resonantes y a la fatiga, por lo que los límites de velocidad de flujo deben reducirse para mantener la seguridad y la durabilidad.

¿Siempre se utiliza la soldadura T.I.G. para ensamblar mangueras corrugadas?

La soldadura T.I.G. es el procedimiento preferido y más común para el ensamblaje de mangueras de metal flexible corrugadas debido a su capacidad para producir soldaduras de alta calidad, limpias y con mínima distorsión, lo cual es esencial para la integridad de la delgada pared de la manguera. Sin embargo, en aplicaciones muy específicas o con materiales particulares, podrían considerarse otros métodos, aunque el T.I.G. sigue siendo el estándar de oro para asegurar la precisión y fiabilidad de la unión.

¿Pueden superarse estas limitaciones de alguna manera?

Las limitaciones inherentes al diseño y la física de las mangueras corrugadas no pueden "superarse" en el sentido de eliminarlas por completo. Sin embargo, pueden ser gestionadas y mitigadas eficazmente mediante un diseño de sistema adecuado, la selección de la manguera correcta (incluyendo el diámetro apropiado y el uso de revestimiento interlock cuando sea necesario), y la adherencia a las velocidades de flujo máximas recomendadas. Una planificación cuidadosa y la consulta con fabricantes especializados son clave para asegurar el rendimiento óptimo y la seguridad.

Conclusión

Las mangueras de metal flexible corrugadas son componentes de ingeniería excepcionales que ofrecen soluciones robustas para el transporte de fluidos en condiciones desafiantes. Sin embargo, su rendimiento y fiabilidad están intrínsecamente ligados a una comprensión profunda y al respeto de sus limitaciones. Tanto la precisión en el proceso de ensamblaje, que se beneficia enormemente de técnicas como la soldadura T.I.G., como la gestión cuidadosa de la velocidad de flujo para evitar vibraciones resonantes y los consiguientes fallos prematuros, son aspectos críticos.

Al considerar el impacto de los ángulos en el sistema y la necesidad de incorporar un revestimiento interlock cuando las velocidades lo exijan, los ingenieros y diseñadores pueden asegurar que estas mangueras operen dentro de sus parámetros seguros. La clave reside en la planificación meticulosa y en la colaboración con fabricantes que adhieren a los más altos estándares de calidad, garantizando así la durabilidad, la eficiencia y, sobre todo, la seguridad de las instalaciones industriales.
