Flanges: Uniones Esenciales en Sistemas de Tuberías

En el vasto y complejo universo de la ingeniería industrial, donde la eficiencia y la seguridad son pilares fundamentales, existen componentes que, aunque a menudo pasan desapercibidos, son absolutamente esenciales para el correcto funcionamiento de cualquier sistema. Entre estos, los flanges, también conocidos como bridas, ocupan un lugar preponderante. Son los héroes silenciosos que permiten la unión y desconexión de tuberías, válvulas, bombas y otros equipos, facilitando un sinfín de tareas críticas, desde el mantenimiento preventivo hasta la calibración de precisión.

La versatilidad de los flanges radica en su diseño ingenioso, que permite crear conexiones robustas y desmontables mediante el uso de tuercas y espárragos. Esta característica es vital en entornos industriales donde los sistemas de tuberías requieren inspecciones periódicas, limpieza o la sustitución de componentes sin la necesidad de cortar o soldar, lo que optimiza los tiempos de inactividad y reduce significativamente los costos operativos. En el mercado actual, la oferta de flanges es tan variada como las necesidades de la industria, abarcando una amplia gama de diseños, dimensiones, materiales y normas de fabricación, lo que garantiza que siempre habrá una solución adecuada para cada aplicación específica. Desde soluciones importadas hasta fabricaciones locales personalizadas, la disponibilidad es amplia para cumplir con los más altos estándares de calidad y rendimiento.

La Importancia de los Flanges en Sistemas de Piping

Los flanges son mucho más que simples piezas de unión; son componentes estratégicos que confieren flexibilidad y seguridad a las redes de tuberías. Su principal función es crear una interfaz mecánica que permita unir dos secciones de tubería o un componente (como una válvula o bomba) a una tubería, formando una conexión estanca y resistente a la presión. Esta capacidad de ensamblaje y desensamblaje es crucial en numerosos escenarios:

• Mantenimiento y Reparación: Facilitan el acceso interno a las tuberías para limpieza, inspección o reparación de bloqueos y corrosión. Permiten retirar válvulas o bombas defectuosas y reemplazarlas rápidamente.
• Modificaciones del Sistema: Simplifican la adición o reconfiguración de secciones de tubería, lo que es invaluable en plantas que evolucionan o expanden sus operaciones.
• Calibración y Pruebas: Permiten la inserción de instrumentos de medición o la realización de pruebas de presión en secciones aisladas del sistema.
• Transporte e Instalación: Las grandes secciones de tuberías y equipos se fabrican en partes y se unen en el sitio de instalación mediante flanges, lo que simplifica la logística y el montaje.

La selección del flange adecuado es una decisión crítica que depende de múltiples factores, incluyendo el material a transportar, la presión y temperatura de operación, el ambiente corrosivo y las normas industriales aplicables. Los flanges están disponibles en una gran variedad de materiales, siendo los más comunes el acero al carbono y el acero inoxidable, cada uno con propiedades específicas que los hacen idóneos para diferentes aplicaciones. Además, se fabrican en dimensiones que van desde ½” hasta 36” y en clases de presión que varían desde 150 hasta 600 libras, lo que demuestra la robustez y adaptabilidad de estos componentes esenciales.

Tipos de Flanges y Sus Aplicaciones Específicas

La diversidad en el diseño de los flanges no es casualidad; cada tipo está optimizado para cumplir con requisitos específicos de instalación, resistencia y sellado. Comprender las características de cada uno es fundamental para garantizar la integridad y eficiencia de cualquier sistema de piping.

1. Flanges de Cuello Soldado (Weld Neck - WN)

Estos flanges se caracterizan por tener un cuello cónico que se suelda directamente a la tubería mediante una soldadura a tope (butt weld). El cuello proporciona un refuerzo gradual desde la base del flange hasta la tubería, lo que los hace ideales para aplicaciones de alta presión, temperaturas extremas y cargas cíclicas. La transición suave reduce la concentración de tensiones, minimizando el riesgo de fatiga. Son fáciles de inspeccionar mediante radiografías y su diseño robusto asegura una conexión extremadamente fuerte y sin fugas.

2. Flanges Deslizantes (Slip-On - SO)

Los flanges deslizantes se insertan sobre el extremo de la tubería y se sueldan tanto por el exterior como por el interior (soldadura de filete). Son más fáciles de alinear que los flanges de cuello soldado y requieren menos precisión en el corte de la tubería, lo que los hace más económicos en términos de instalación. Sin embargo, su resistencia a la fatiga es menor que la de los WN flanges, por lo que son más adecuados para aplicaciones de baja presión y baja temperatura, o donde las cargas no son severas.

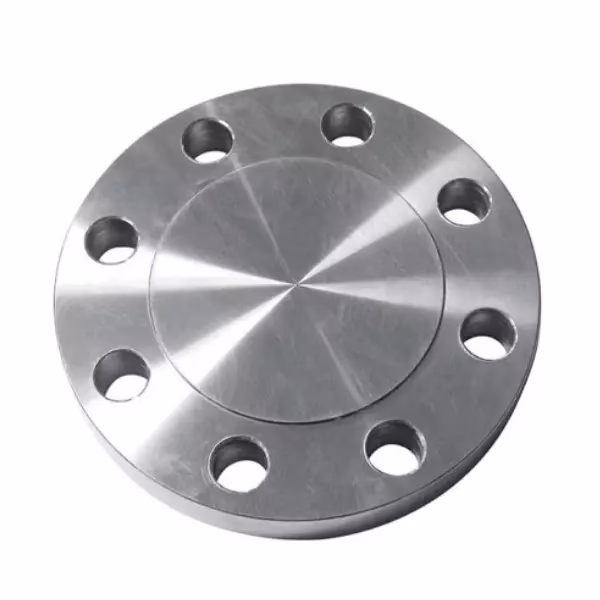

3. Flanges Ciegos (Blind - BL)

Como su nombre lo indica, los flanges ciegos no tienen un orificio central. Se utilizan para cerrar el extremo de una tubería, una válvula o una abertura en un recipiente a presión. Son fundamentales para permitir el acceso interno a un sistema para inspección, mantenimiento o modificaciones futuras. Su principal función es sellar completamente el flujo, soportando la presión de diseño del sistema. Son ampliamente utilizados para aislar secciones de tuberías o para pruebas de presión hidrostáticas.

4. Flanges de Junta Traslapada (Lap Joint - LJ)

Estos flanges constan de dos componentes: un flange propiamente dicho y un stub end (extremo de talón). El stub end se suelda a la tubería y el flange se desliza libremente sobre el stub end antes de ser atornillado. Esta configuración permite que el flange gire, facilitando la alineación de los orificios de los pernos con el flange acoplado. Son ideales para sistemas que requieren desmontaje frecuente o donde la alineación es crítica, y se utilizan comúnmente con tuberías de acero inoxidable para evitar la necesidad de soldar el flange de acero inoxidable directamente a la tubería, lo que reduce costos y problemas de corrosión.

5. Flanges Roscados (Threaded - TH)

Los flanges roscados tienen una rosca interna que permite atornillarlos directamente a tuberías con rosca externa sin necesidad de soldadura. Son rápidos y fáciles de instalar, lo que los hace adecuados para aplicaciones de baja presión y baja temperatura, especialmente en sistemas no críticos donde la soldadura es peligrosa o impracticable (por ejemplo, en áreas con riesgo de incendio o explosión). No son recomendables para altas presiones o temperaturas fluctuantes, ya que las vibraciones o expansiones térmicas pueden aflojar la conexión y provocar fugas.

6. Flanges de Enchufe Soldado (Socket Weld - SW)

Similar a los flanges deslizantes, los SW flanges tienen un hombro interno donde se inserta la tubería antes de ser soldada con una soldadura de filete en el exterior. Proporcionan una mejor resistencia a la fatiga que los Slip-On y son adecuados para sistemas de tuberías de diámetro pequeño (hasta 2 pulgadas) y presiones moderadas a altas. Son preferidos donde el riesgo de fuga es bajo y la radiografía de la soldadura no es práctica o necesaria. Su diseño interno permite un flujo suave sin turbulencias significativas.

7. Flanges de Orificio (Orifice Flange)

Estos flanges se utilizan en conjunto con placas de orificio (orifice plates) para la medición de flujo en sistemas de tuberías. Tienen tomas de presión mecanizadas que permiten conectar manómetros o transmisores de presión diferencial, los cuales miden la caída de presión a través de la placa de orificio. Son esenciales en aplicaciones donde el control y la medición precisos del flujo son críticos, como en la industria química y petroquímica.

8. Flanges Reductores (Reducing Flange)

Los flanges reductores se utilizan para conectar tuberías de diferentes diámetros sin la necesidad de un reductor separado. Simplifican la instalación y reducen el número de componentes en el sistema, lo que puede minimizar los puntos de fuga potenciales. Vienen en varias configuraciones, como Slip-On, Weld Neck o Threaded, adaptándose a las necesidades específicas de la reducción de diámetro y la presión del sistema.

Materiales y Clases de Presión

La elección del material y la clase de presión del flange son tan importantes como su tipo de diseño. Los materiales más comunes son:

• Acero al Carbono: Excelente para aplicaciones de uso general que no involucran corrosión severa. Es robusto y económico, ideal para agua, vapor y fluidos no corrosivos a temperaturas moderadas. Los grados más comunes incluyen ASTM A105.
• Acero Inoxidable: Indispensable para aplicaciones que requieren resistencia a la corrosión, altas temperaturas o ambientes higiénicos. Comúnmente utilizados en la industria alimentaria, farmacéutica, química y petroquímica. Los grados populares incluyen 304/304L y 316/316L, ofreciendo diferentes niveles de resistencia a la corrosión y facilidad de soldadura.

Las clases de presión, como 150, 300, 400 y 600, indican la presión máxima de trabajo que un flange puede soportar a una temperatura dada. Estas clases están definidas por estándares como ASME B16.5 para flanges de tubería y accesorios bridados. Es crucial seleccionar la clase de presión adecuada para garantizar la seguridad y la integridad del sistema bajo las condiciones operativas.

Tabla Comparativa de Flanges Comunes

Preguntas Frecuentes sobre Flanges

¿Cuál es la diferencia principal entre un flange de cuello soldado (Weld Neck) y un flange deslizante (Slip-On)?

La principal diferencia radica en su diseño y método de conexión. El flange Weld Neck tiene un cuello cónico que se suelda a tope con la tubería, creando una unión de alta integridad y resistencia a la fatiga, ideal para condiciones severas. El flange Slip-On se desliza sobre la tubería y se suelda con filetes tanto por dentro como por fuera, siendo más fácil de instalar y más económico, pero con menor resistencia a la fatiga, adecuado para aplicaciones de menor presión y temperatura.

¿Por qué se utilizan los flanges ciegos (Blind Flanges)?

Los flanges ciegos se utilizan para cerrar los extremos de tuberías, válvulas o aberturas de recipientes a presión. Son esenciales para aislar secciones de un sistema, permitir el acceso para mantenimiento o limpieza, o para realizar pruebas de presión hidrostáticas. Proporcionan un sellado completo y seguro cuando se necesita interrumpir el flujo o terminar una línea.

¿Qué significa la clase de presión de un flange, como Clase 150 o Clase 600?

La clase de presión de un flange (por ejemplo, 150, 300, 600, etc.) indica la presión máxima de trabajo que el flange puede soportar a una temperatura específica. Estas clases están estandarizadas por normas como ASME B16.5. A mayor número de clase, mayor es la capacidad del flange para resistir presiones y temperaturas más elevadas. Es vital seleccionar la clase de presión correcta para asegurar la seguridad y el rendimiento del sistema.

¿Cuándo debería elegir un flange de acero al carbono en lugar de acero inoxidable?

Debería elegir un flange de acero al carbono para aplicaciones de uso general donde el fluido no es corrosivo y las temperaturas son moderadas. Son más económicos y robustos para tareas estándar como el transporte de agua, vapor o aire. El acero inoxidable es la opción preferida cuando se requiere resistencia a la corrosión (por ejemplo, con ácidos, productos químicos agresivos, agua salada), altas temperaturas, o en industrias donde la higiene es primordial (alimentaria, farmacéutica). Aunque más costoso, el acero inoxidable ofrece una vida útil más larga en ambientes desafiantes.

¿Es posible mezclar diferentes tipos de flanges en un mismo sistema?

Sí, es común y a menudo necesario utilizar diferentes tipos de flanges dentro de un mismo sistema de tuberías, dependiendo de los requisitos específicos de cada conexión. Por ejemplo, se podría usar un Weld Neck flange en una conexión crítica de alta presión y un Slip-On flange en una sección de baja presión. Lo importante es que los flanges a unir sean compatibles en cuanto a tamaño, clase de presión y tipo de cara (por ejemplo, cara realzada - RF, o cara plana - FF) para asegurar un sellado adecuado y la integridad del sistema.

Consideraciones Finales

La elección y aplicación adecuadas de los flanges son fundamentales para la seguridad, eficiencia y longevidad de cualquier sistema de tuberías industrial. Dada la amplia variedad de tipos, materiales, dimensiones y clases de presión disponibles, es imprescindible contar con el asesoramiento de expertos para seleccionar la solución más idónea para cada requerimiento específico. Ya sea que se trate de flanges importados con certificaciones internacionales o fabricados localmente con un enfoque en la personalización y la respuesta rápida, la disponibilidad de opciones de alta calidad en acero al carbono y acero inoxidable, en dimensiones desde ½” hasta 36” y clases de presión de 150 a 600, garantiza que las necesidades de cualquier proyecto puedan ser satisfechas con precisión y confiabilidad. La inversión en los flanges correctos se traduce directamente en un rendimiento superior y una reducción de los costos de mantenimiento a largo plazo.
