Filtros de Malla Gruesa: Protección Esencial

En el vasto y complejo mundo de los sistemas hidráulicos e industriales, la pureza del fluido es un factor crítico que determina la eficiencia, la durabilidad y la fiabilidad de la maquinaria. La presencia de partículas sólidas, incluso en cantidades mínimas, puede provocar abrasión, obstrucciones y daños irreparables en componentes costosos como bombas, válvulas y actuadores. Es aquí donde la filtración desempeña un papel insustituible, actuando como la primera línea de defensa. Entre la diversidad de soluciones de filtración disponibles, el filtro de malla gruesa emerge como un componente fundamental, especialmente diseñado para interceptar las partículas de mayor tamaño, protegiendo así el sistema antes de que estas puedan causar estragos.

Este artículo explorará en profundidad qué son los filtros de malla gruesa, su importancia en diversas aplicaciones y, en particular, se centrará en una solución avanzada y altamente eficiente: los Filtros Hidráulicos Automáticos AF-800. Descubriremos sus características innovadoras, su funcionamiento automatizado de retro-lavado y cómo contribuyen a mantener la continuidad operativa y la longevidad de los sistemas.

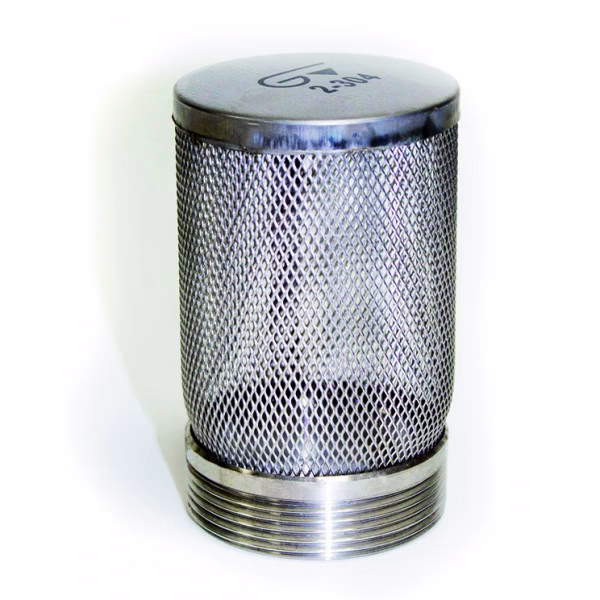

¿Qué es un Filtro de Malla Gruesa?

Un filtro de malla gruesa es un dispositivo de filtración diseñado para remover partículas sólidas de gran tamaño de un flujo de fluido. A diferencia de los filtros de malla fina, que se encargan de las partículas microscópicas, el objetivo principal de un filtro de malla gruesa es actuar como un pre-filtro. Su función es interceptar elementos como sedimentos, arena, guijarros pequeños, restos orgánicos, escamas de óxido y otros detritos que, si no se eliminan, podrían dañar o saturar rápidamente filtros más delicados ubicados aguas abajo, o directamente causar fallos en equipos sensibles.

Estos filtros suelen consistir en una estructura robusta que alberga una malla perforada o tejida con aberturas relativamente grandes. La selección del material de la malla es crucial, y el acero inoxidable, como el AISI 316, es una elección preferente debido a su excepcional resistencia a la corrosión y durabilidad, incluso en entornos agresivos. Al permitir que el fluido pase a través de la malla, las partículas de tamaño superior a las aberturas quedan retenidas, garantizando así que solo el fluido pre-filtrado continúe su camino a través del sistema.

La importancia de estos filtros radica en su capacidad para proteger la inversión en maquinaria y reducir los costos de mantenimiento. Al evitar que las partículas grandes lleguen a componentes críticos, se prolonga la vida útil de todo el sistema y se minimiza la frecuencia de las interrupciones operativas.

El Corazón de la Protección: Los Filtros Hidráulicos Automáticos AF-800

Dentro de la categoría de filtros de malla gruesa, los Filtros Hidráulicos Automáticos AF-800 representan una solución de vanguardia, diseñada para ofrecer una filtración eficiente y un mantenimiento mínimo. Estos sistemas están específicamente concebidos como filtros hidráulicos de malla con un avanzado sistema de retro-lavado automático, lo que los hace ideales para aplicaciones donde la continuidad del servicio es primordial y la intervención manual debe ser limitada.

El AF-800 se distingue por su robustez y su diseño inteligente, que incorpora tecnologías para optimizar el rendimiento y la durabilidad. Su aplicación principal se encuentra en la protección de sistemas hidráulicos, pero su versatilidad le permite ser utilizado en una amplia gama de aplicaciones industriales, agrícolas y municipales donde se requiere una remoción eficaz de partículas grandes y medianas.

Características Clave del AF-800: Un Vistazo Detallado a su Ingeniería

La ingeniería detrás del AF-800 está orientada a la máxima eficiencia y resistencia. Cada componente ha sido seleccionado y tratado para asegurar un rendimiento óptimo y una larga vida útil. A continuación, se detallan sus características estándar:

Elemento Filtrante: Malla de Acero Inoxidable AISI 316

El corazón del AF-800 es su elemento filtrante, compuesto por una malla de acero inoxidable AISI 316 montada sobre un cilindro perforado de PVC. El acero inoxidable AISI 316 es altamente valorado por su excepcional resistencia a la corrosión, especialmente en presencia de cloruros y otros agentes químicos, lo que lo hace ideal para aplicaciones con agua o fluidos industriales. Esta malla robusta es la encargada de capturar las partículas, mientras que el cilindro de PVC proporciona el soporte estructural necesario, combinando ligereza con resistencia.

Grado de Filtración: Versatilidad de 80 a 3000 Micras

El AF-800 ofrece un amplio rango de grados de filtración, desde 80 micras hasta 3000 micras. Esta versatilidad permite adaptar el filtro a las necesidades específicas de cada aplicación, desde la remoción de partículas relativamente finas (80 micras, que es todavía considerablemente grande en el contexto de la filtración de precisión) hasta la eliminación de detritos muy grandes (3000 micras, o 3 mm). Esta capacidad lo convierte en una solución flexible para diversas calidades de agua o fluidos.

Cuerpo del Filtro y Conexiones: Acero al Carbono ST37.2 y Opciones de Conexión

El cuerpo del filtro está fabricado en acero al carbono ST37.2, un material conocido por su resistencia estructural y durabilidad, apto para soportar las presiones de trabajo en entornos industriales. Este material proporciona la solidez necesaria para la carcasa del filtro. Las conexiones disponibles son VIC (Victaulic) y Brida, ofreciendo flexibilidad para la integración en diferentes tipos de tuberías y sistemas. Las conexiones Victaulic son populares por su facilidad y rapidez de instalación, mientras que las bridas son estándar en muchas aplicaciones industriales por su robustez y capacidad para altas presiones.

Pre-tratamiento y Recubrimiento: Protección Duradera

Para garantizar la máxima protección contra la corrosión y una larga vida útil, el cuerpo del filtro recibe un pre-tratamiento de chorro de arena hasta el nivel Sa. 2.5. Este proceso elimina óxidos, escamas y contaminantes de la superficie, creando un perfil de anclaje ideal para el revestimiento. Posteriormente, se aplica un recubrimiento en polvo epoxi-poliéster polimerizado en horno, con un espesor de 150-200 micras. Este recubrimiento ofrece una excelente resistencia química y mecánica, protegiendo tanto el interior como el exterior del filtro de la corrosión y el desgaste ambiental.

Parámetros de Presión: Rendimiento Fiable

El AF-800 está diseñado para operar bajo condiciones de presión exigentes. La presión máxima de trabajo recomendada es de hasta 10 bares (145 psi), lo que lo hace adecuado para la mayoría de los sistemas hidráulicos e industriales. Además, una característica crítica para su funcionamiento automático es la presión mínima de trabajo durante el lavado en la salida, que es de 2 bares (29 psi). Este requisito asegura que haya suficiente presión diferencial para ejecutar el ciclo de retro-lavado de manera efectiva.

Sistema de Control: Automatización Inteligente

La inteligencia del AF-800 reside en su sistema de control. Puede estar equipado con un sistema electrónico (disponible en 6V, 12 VDC, 24 VAC) o un sistema hidráulico, ambos diseñados para el retro-lavado automático. Esta automatización es clave para reducir la necesidad de intervención manual y garantizar que el filtro se mantenga limpio y operativo de forma continua, optimizando la eficiencia del sistema y minimizando los tiempos de inactividad.

Para una referencia rápida, aquí se resumen las especificaciones técnicas clave del AF-800:

El Funcionamiento Inteligente del AF-800: Retro-lavado Automático y Flujo Ininterrumpido

El diseño operativo del AF-800 es un ejemplo de ingeniería eficiente, enfocado en mantener una filtración continua con mínima supervisión. Su ciclo de retro-lavado es el pilar de su autonomía. El proceso se inicia mediante un monitoreo constante de la pérdida de carga (ΔP) a través del filtro. A medida que las partículas se acumulan en la malla, la resistencia al flujo de agua aumenta, lo que se traduce en un incremento de esta diferencia de presión. Cuando la ΔP alcanza un valor predeterminado (hasta 0,5 bares), el sistema de control activa el ciclo de limpieza.

Es importante destacar que el AF-800 incorpora un pre-filtro de malla gruesa adicional, que actúa como una primera barrera contra piedras y partículas extremadamente grandes, protegiendo la malla fina principal. Este pre-filtro requiere un lavado manual ocasional, lo que complementa el sistema automático y prolonga la vida útil del elemento filtrante principal.

El Ciclo de Limpieza Automatizado:

1. Activación por ΔP: Cuando la diferencia de presión entre la entrada y la salida del filtro alcanza el umbral preestablecido, el sistema de control electrónico o hidráulico recibe la señal para iniciar el lavado.
2. Apertura de la Válvula de Lavado: Inmediatamente, la válvula de lavado se abre. Esta acción permite que una pequeña porción del agua filtrada, bajo la presión del sistema, sea redirigida para el proceso de limpieza.
3. Liberación de Presión del Pistón Hidráulico: Simultáneamente, la presión del pistón hidráulico se libera. Esto es crucial para permitir el movimiento del colector de limpieza.
4. Flujo de Agua hacia el Exterior: El agua fluye hacia el exterior a través de la válvula de lavado, creando un efecto de succión inverso sobre la superficie de la malla.
5. Reducción de Presión en la Cámara y el Colector: La presión en la cámara de lavado y en el colector se reduce de forma simultánea, lo que facilita el movimiento del mecanismo de limpieza.
6. Movimiento Combinado de Limpieza: Un ingenioso mecanismo de movimiento longitudinal combinado con un movimiento rotacional de las boquillas del colector asegura que cada parte de la superficie de la malla sea barrida y limpiada a fondo. Las boquillas, al pasar sobre la malla, crean un vacío localizado que succiona las partículas acumuladas, expulsándolas a través de la válvula de lavado.
7. Duración y Conclusión del Ciclo: El ciclo de lavado es notablemente rápido, con una duración de aproximadamente 10 segundos. Al finalizar este breve periodo, la válvula de lavado se cierra automáticamente, y el filtro queda completamente limpio y listo para continuar con su función de filtración óptima.

Una de las características más valiosas y distintivas de este sistema es que el suministro de agua es ininterrumpido durante todo el proceso de lavado. Esto significa que los sistemas aguas abajo no experimentan ninguna interrupción en el flujo de fluido, lo que es esencial para procesos industriales continuos o para el suministro constante en aplicaciones agrícolas y municipales. Esta capacidad de auto-limpieza continua sin afectar la operación principal es un factor diferenciador clave del AF-800.

Ventajas y Aplicaciones de los Filtros de Malla Gruesa Automáticos

La implementación de filtros de malla gruesa automáticos como el AF-800 ofrece una multitud de beneficios que van más allá de la simple remoción de partículas. Sus ventajas impactan directamente en la eficiencia operativa, los costos de mantenimiento y la longevidad de los equipos.

Ventajas Clave:

• Protección Superior de Equipos: Al eliminar las partículas de mayor tamaño en la etapa inicial, los filtros de malla gruesa protegen eficazmente bombas, válvulas, intercambiadores de calor y filtros más finos, prolongando significativamente su vida útil y reduciendo la probabilidad de averías.
• Operación Automatizada y Bajo Mantenimiento: El sistema de retro-lavado automático elimina la necesidad de intervención manual frecuente para la limpieza del elemento filtrante. Esto reduce los costos laborales, minimiza el riesgo de errores humanos y permite que el personal se concentre en tareas más críticas.
• Flujo de Agua Ininterrumpido: La capacidad de realizar el ciclo de limpieza sin detener el suministro de fluido es una ventaja crucial para aplicaciones que requieren una operación continua, como sistemas de riego a gran escala, procesos de enfriamiento industrial o suministro de agua potable.
• Mayor Eficiencia del Sistema: Un filtro limpio y eficiente asegura que el fluido llegue a los componentes aguas abajo con la calidad deseada, optimizando su rendimiento y reduciendo el consumo de energía al minimizar las pérdidas de carga excesivas.
• Reducción de Costos Operativos a Largo Plazo: Aunque la inversión inicial pueda ser mayor que la de un filtro manual, los ahorros en mano de obra, piezas de repuesto, energía y tiempo de inactividad justifican el costo a lo largo de la vida útil del sistema.
• Versatilidad de Aplicación: Gracias a su amplio rango de grados de filtración y su robustez, el AF-800 es adaptable a diversas calidades de agua y tipos de fluidos, lo que lo hace útil en múltiples sectores.
• Durabilidad y Resistencia a la Corrosión: El uso de acero inoxidable AISI 316 para la malla y el recubrimiento epoxi-poliéster en el cuerpo de acero al carbono garantiza una excelente resistencia a la corrosión y al desgaste, incluso en ambientes agresivos.

Aplicaciones Comunes:

Los filtros de malla gruesa automáticos son esenciales en una amplia gama de sectores:

• Sistemas de Riego Agrícola: Protegen las boquillas de los aspersores y los sistemas de goteo de la obstrucción por arena, algas y otros detritos, asegurando una distribución uniforme del agua y reduciendo los costos de mantenimiento.
• Sistemas de Enfriamiento Industriales: En torres de enfriamiento y circuitos de agua de refrigeración, evitan que partículas suspendidas causen incrustaciones o daños en los intercambiadores de calor y bombas.
• Tratamiento de Aguas Municipales: Actúan como pre-filtros en plantas de tratamiento de agua potable o residual, protegiendo procesos de filtración más finos y equipos de bombeo.
• Protección de Bombas y Válvulas: En cualquier sistema donde se manejen fluidos con sólidos en suspensión, estos filtros son cruciales para proteger componentes mecánicos sensibles.
• Industria Minera y de la Construcción: En sistemas hidráulicos de maquinaria pesada, donde el agua de proceso o de enfriamiento puede contener altas concentraciones de sólidos.
• Industria Alimentaria y de Bebidas: Aunque la higiene es primordial, la filtración inicial de partículas gruesas es a menudo necesaria antes de procesos de purificación más rigurosos.

Preguntas Frecuentes sobre Filtros de Malla Gruesa y el AF-800

¿Por qué es importante un filtro de malla gruesa en un sistema hidráulico?

Un filtro de malla gruesa es crucial porque actúa como la primera línea de defensa, eliminando las partículas más grandes (arena, sedimentos, escombros) antes de que lleguen a componentes más sensibles o a filtros de malla más fina. Esto protege la maquinaria de daños, reduce la necesidad de mantenimiento y prolonga la vida útil de todo el sistema.

¿Qué significa "retro-lavado automático"?

El retro-lavado automático es un proceso de auto-limpieza del filtro. Cuando la acumulación de partículas en la malla provoca una caída de presión (ΔP) preestablecida, el sistema activa automáticamente un ciclo en el que una pequeña porción del agua filtrada se usa para limpiar la malla en sentido inverso, expulsando las partículas acumuladas sin necesidad de intervención manual.

¿Se interrumpe el suministro de agua durante el lavado del AF-800?

No, una de las principales ventajas del AF-800 es que su ciclo de retro-lavado se realiza mientras el filtro sigue en operación, lo que significa que el suministro de agua o fluido al sistema principal es ininterrumpido. Esto es fundamental para mantener la continuidad de los procesos.

¿Qué tan a menudo necesita mantenimiento el AF-800?

El AF-800 está diseñado para un bajo mantenimiento gracias a su sistema de auto-limpieza. El pre-filtro de malla gruesa inicial puede requerir una limpieza manual ocasional para partículas extremadamente grandes, pero la malla principal se auto-limpia automáticamente según sea necesario, reduciendo drásticamente la frecuencia de las intervenciones manuales y las paradas del sistema.

¿Qué tipos de partículas puede filtrar el AF-800?

El AF-800 es capaz de filtrar una amplia gama de partículas de tamaño considerable, desde 80 micras (aproximadamente el grosor de un cabello humano) hasta 3000 micras (3 milímetros), incluyendo arena, sedimentos finos y gruesos, algas, y pequeños guijarros o detritos. Es ideal para la eliminación de sólidos suspendidos en el agua de entrada.

¿Cuál es la ventaja del acero inoxidable AISI 316 en el elemento filtrante?

El acero inoxidable AISI 316 es un material premium para elementos filtrantes debido a su excelente resistencia a la corrosión, especialmente en ambientes con cloruros o químicos agresivos. Esto asegura una mayor durabilidad de la malla, una vida útil prolongada del filtro y una menor necesidad de reemplazos, lo que se traduce en ahorro de costos a largo plazo y fiabilidad operativa.

En conclusión, los filtros de malla gruesa no son simplemente un accesorio, sino un componente esencial en cualquier sistema que maneje fluidos. Modelos como el AF-800, con su diseño robusto, capacidad de auto-limpieza automatizada y la garantía de un flujo ininterrumpido, representan la vanguardia en la protección de sistemas hidráulicos e industriales. Invertir en una filtración adecuada es invertir en la eficiencia, la durabilidad y la tranquilidad operativa de su maquinaria.
