Pasivación del Acero Inoxidable: Métodos Clave

El acero inoxidable es, por definición, un material excepcional conocido por su resistencia a la corrosión, una cualidad que lo ha convertido en un pilar fundamental en innumerables industrias, desde la alimentaria y farmacéutica hasta la arquitectónica y automotriz. Sin embargo, esta resistencia no es inherente por completo; depende en gran medida de una fina y protectora capa de óxido de cromo que se forma en su superficie. Aunque esta capa se genera de forma natural al exponer el acero al oxígeno, su integridad puede verse comprometida por contaminantes durante la fabricación o manipulación. Aquí es donde entra en juego la pasivación, un proceso químico crucial que no solo elimina impurezas superficiales sino que también optimiza y refuerza esa capa protectora, garantizando la máxima durabilidad y rendimiento del material.

La pasivación es mucho más que una simple limpieza; es un tratamiento superficial que mejora significativamente la resistencia a la corrosión del acero inoxidable al eliminar el hierro libre y otros contaminantes de la superficie, y al mismo tiempo, promueve la formación de una película pasiva de óxido de cromo más uniforme y robusta. Esta película actúa como una barrera impenetrable que aísla el metal base del entorno corrosivo, previniendo la oxidación y el ataque químico. Sin una pasivación adecuada, incluso el acero inoxidable de la más alta calidad puede sufrir corrosión, lo que subraya la importancia crítica de este proceso en la vida útil y la funcionalidad de los componentes.

¿Qué es la Pasivación y Por Qué es Crucial?

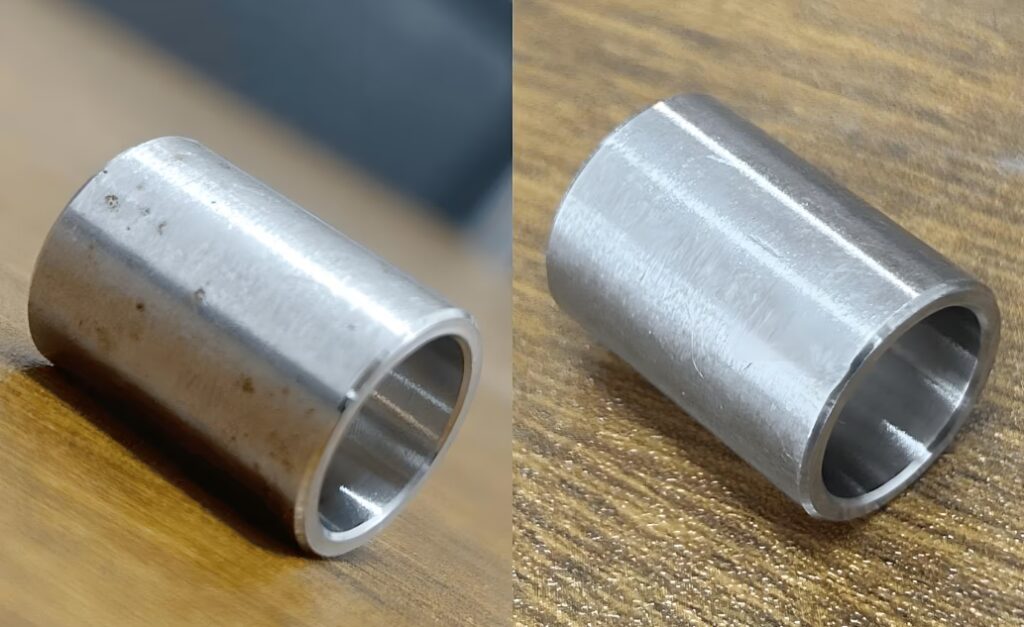

La pasivación es el proceso de tratamiento químico de la superficie del acero inoxidable para eliminar el hierro libre y otros contaminantes que podrían comprometer la capa protectora natural de óxido de cromo. Cuando el acero inoxidable se corta, se mecaniza, se suelda o se manipula, pequeñas partículas de hierro de las herramientas pueden incrustarse en la superficie. Estas partículas, a diferencia del cromo, son altamente reactivas y pueden oxidarse fácilmente, iniciando focos de corrosión, como el óxido rojizo (óxido de hierro), que no solo es estéticamente desagradable sino que también puede propagarse y degradar la integridad del material. La pasivación disuelve selectivamente estas partículas de hierro y otros contaminantes sin afectar el cromo del acero, permitiendo que la capa de óxido de cromo se regenere y se fortalezca, creando una superficie verdaderamente no reactiva y resistente a la corrosión.

La necesidad de pasivar se vuelve evidente cuando consideramos los entornos agresivos a los que a menudo se expone el acero inoxidable. Desde equipos quirúrgicos que requieren la máxima higiene y resistencia a los fluidos corporales, hasta tanques de almacenamiento en la industria química que manejan sustancias corrosivas, la longevidad y seguridad de estos componentes dependen directamente de una superficie pasivada correctamente. Este proceso no solo previene fallos prematuros, sino que también reduce los costos de mantenimiento y reemplazo, y asegura el cumplimiento de estrictas normativas sanitarias y de calidad en diversas industrias.

Preparación Previa a la Pasivación: Un Paso Indispensable

Antes de cualquier proceso de pasivación, es absolutamente fundamental que la superficie del acero inoxidable esté impecablemente limpia. Cualquier grasa, aceite, suciedad, escamas de soldadura, o incluso huellas dactilares, pueden interferir con la formación de la capa pasiva, resultando en una pasivación ineficaz y posibles puntos de corrosión. La limpieza previa suele incluir:

• Desengrase: Eliminación de aceites, grasas y ceras utilizando solventes alcalinos o detergentes.
• Decapado (Pickling): Si hay óxido, escamas de soldadura o decoloración por calor (tinta de soldadura), es necesario un decapado. Este proceso, que a menudo utiliza una solución de ácido nítrico e hidrafluorhídrico, disuelve una capa delgada de metal para exponer una superficie fresca y limpia. Es importante diferenciar el decapado de la pasivación; el decapado es una limpieza agresiva para eliminar óxidos y contaminantes pesados, mientras que la pasivación es un tratamiento para restaurar y fortalecer la capa protectora.
• Enjuague: Un enjuague minucioso con agua desionizada o destilada es crucial después de cada paso para eliminar cualquier residuo químico.

Una superficie limpia y preparada es la base para una pasivación exitosa y duradera.

Métodos de Pasivación del Acero Inoxidable

Existen varios métodos reconocidos para pasivar el acero inoxidable, cada uno con sus propias ventajas, limitaciones y aplicaciones. Los más comunes y estandarizados son los tratamientos con ácido nítrico y ácido cítrico.

1. Pasivación con Ácido Nítrico

La pasivación con ácido nítrico ha sido el método tradicional y más ampliamente utilizado durante décadas. Este ácido es un agente oxidante fuerte que disuelve el hierro libre de la superficie mientras deja intacto el cromo y el níquel, permitiendo que el cromo se oxide y forme la capa pasiva.

Proceso General:

1. Limpieza y Desengrase: Como se mencionó, la pieza debe estar libre de cualquier contaminante orgánico.
2. Decapado (si es necesario): Para eliminar óxidos pesados o decoloración por soldadura.
3. Inmersión en Ácido Nítrico: La pieza se sumerge en una solución de ácido nítrico a una concentración y temperatura específicas, durante un tiempo determinado. Las condiciones exactas varían según el tipo de acero inoxidable (serie 300, 400), el acabado de la superficie y la cantidad de hierro libre. Las normas ASTM A967 y ASTM A380 detallan varias formulaciones y ciclos. Por ejemplo, la ASTM A967 presenta diferentes 'Prácticas':
   • Práctica A: Solución de ácido nítrico al 20-25% a 49-60°C (120-140°F) durante 20-30 minutos.
   • Práctica B: Solución de ácido nítrico al 20-25% a temperatura ambiente (21-32°C / 70-90°F) durante 30-60 minutos.
   • Práctica C: Solución de ácido nítrico al 20-25% con dicromato de sodio (un inhibidor) a 49-60°C (120-140°F) durante 20-30 minutos.
4. Enjuague Minucioso: Después de la inmersión, las piezas deben enjuagarse a fondo con agua desionizada o destilada para eliminar todo rastro de ácido, lo cual es crucial para evitar futuras corrosiones por residuos de ácido.
5. Secado: Las piezas se secan completamente, idealmente con aire caliente libre de contaminantes, lo que ayuda a la formación final de la capa pasiva.

Ventajas:

• Altamente efectivo para eliminar el hierro libre y formar una capa pasiva robusta.
• Método bien establecido y ampliamente documentado por estándares de la industria.

Desventajas:

• El ácido nítrico es corrosivo y peligroso; requiere equipo de protección personal riguroso y ventilación adecuada.
• Genera humos tóxicos (óxidos de nitrógeno) y residuos peligrosos que requieren un tratamiento y eliminación especiales, lo que aumenta los costos operativos y el impacto ambiental.
• Puede ser demasiado agresivo para algunos aceros inoxidables de baja aleación o con alto contenido de carbono (como la serie 400), pudiendo causar picaduras o decoloración.

2. Pasivación con Ácido Cítrico

La pasivación con ácido cítrico ha ganado una enorme popularidad como una alternativa más segura y respetuosa con el medio ambiente al ácido nítrico. Este ácido orgánico es un quelante eficaz, lo que significa que se une al hierro libre y lo elimina de la superficie del acero inoxidable sin ser tan agresivo como los ácidos minerales.

Proceso General:

1. Limpieza y Desengrase: Esencial, al igual que con el ácido nítrico.
2. Inmersión en Ácido Cítrico: Las piezas se sumergen en una solución de ácido cítrico. Las concentraciones, temperaturas y tiempos de inmersión varían según la aleación y el nivel de contaminación. Las directrices ASTM A967 también incluyen prácticas para el ácido cítrico:
   • Práctica D: Solución de ácido cítrico al 4-10% a 49-60°C (120-140°F) durante 20-30 minutos.
   • Práctica E: Solución de ácido cítrico al 4-10% a temperatura ambiente (21-32°C / 70-90°F) durante 30-60 minutos.
   • Práctica F: Solución de ácido cítrico al 4-10% con aditivos (surfactantes, inhibidores) a diversas temperaturas y tiempos.
3. Enjuague Minucioso: Aunque menos peligroso que el nítrico, un enjuague completo es vital para asegurar la eliminación de todos los residuos.
4. Secado: Secado completo para promover la formación final de la capa pasiva.

Ventajas:

• Más Seguro: El ácido cítrico es no tóxico, no corrosivo para la piel y no emite humos peligrosos. Esto reduce los riesgos para la salud de los trabajadores y simplifica los requisitos de seguridad.
• Ecológico: Es biodegradable y sus residuos son mucho más fáciles y económicos de tratar y desechar, lo que lo convierte en una opción más sostenible.
• Menos Agresivo: Es menos propenso a causar picaduras o decoloración en aceros sensibles, lo que lo hace adecuado para una gama más amplia de aleaciones.
• Rendimiento Comparable: Para la mayoría de las aplicaciones, la pasivación con ácido cítrico ofrece un rendimiento de resistencia a la corrosión comparable al del ácido nítrico.

Desventajas:

• Puede requerir tiempos de inmersión ligeramente más largos o temperaturas más altas para lograr la misma efectividad que el ácido nítrico en ciertos casos.
• En casos de contaminación muy severa o aceros con alto contenido de hierro libre, el ácido nítrico podría ser marginalmente más efectivo.

3. Pasivación Electroquímica (Pasivación Anódica)

Este método, también conocido como electropulido, no es una pasivación en el sentido tradicional, pero a menudo se utiliza para lograr una superficie altamente pasivada y lisa. Implica la inmersión del acero inoxidable en un electrolito (generalmente una mezcla de ácidos fuertes como sulfúrico y fosfórico) y la aplicación de una corriente eléctrica. El material actúa como ánodo, y la corriente disuelve selectivamente las micro-irregularidades de la superficie y el hierro, dejando una superficie rica en cromo, lisa y altamente pasiva.

Ventajas:

• Produce una superficie extremadamente lisa y brillante, ideal para aplicaciones estéticas o donde la higiene es crítica (ej. farmacéutica).
• La capa pasiva formada es muy densa y resistente.
• Elimina el hierro libre y mejora la resistencia a la corrosión de manera excepcional.

Desventajas:

• Más complejo y costoso que los métodos de inmersión química.
• Requiere equipos especializados (fuente de alimentación, tanque electrolítico).
• Genera residuos de ácidos fuertes y gases que requieren manejo cuidadoso.

4. Pasivación al Vacío

Este método es menos común para la pasivación general pero se utiliza en aplicaciones muy específicas, como las industrias aeroespacial o de semiconductores. Implica el calentamiento del acero inoxidable en una atmósfera de vacío o en una atmósfera controlada con gases reactivos (como oxígeno o vapor de agua) a altas temperaturas. Esto promueve la formación de una capa de óxido de cromo muy densa y uniforme.

Ventajas:

• Produce una capa pasiva de alta calidad y muy uniforme.
• No utiliza productos químicos líquidos, evitando problemas de residuos.

Desventajas:

• Proceso costoso y lento, requiere equipos de vacío especializados.
• Solo aplicable a piezas que pueden soportar altas temperaturas.

Factores que Influyen en la Pasivación

La efectividad de la pasivación no solo depende del método elegido, sino también de varios factores críticos:

• Tipo de Aleación: Diferentes grados de acero inoxidable (ej. 304, 316, 430) tienen diferentes composiciones de cromo y otros elementos, lo que afecta su respuesta a los agentes pasivantes. Algunos grados requieren formulaciones o tiempos específicos.
• Acabado Superficial: Una superficie pulida o lisa facilita una pasivación más uniforme y efectiva que una superficie rugosa o con imperfecciones.
• Concentración del Ácido: La concentración correcta del agente pasivante es vital. Demasiado baja puede ser ineficaz; demasiado alta puede ser agresiva o innecesaria.
• Temperatura: La temperatura del baño de pasivación influye en la velocidad de reacción. Temperaturas más altas suelen acelerar el proceso, pero deben controlarse para evitar ataques al metal base.
• Tiempo de Inmersión: El tiempo de exposición al agente pasivante debe ser suficiente para disolver todo el hierro libre y permitir la formación completa de la capa de óxido. Un tiempo excesivo no mejora el proceso y puede ser perjudicial.
• Calidad del Agua: El agua utilizada para la preparación de las soluciones y, especialmente, para los enjuagues, debe ser de alta pureza (desionizada o destilada) para evitar la introducción de iones contaminantes.

Pruebas para Verificar la Pasivación

Una vez completado el proceso de pasivación, es esencial verificar su efectividad. Varias pruebas no destructivas y destructivas pueden realizarse para asegurar que la capa pasiva se ha formado correctamente:

• Prueba de Ferrocianuro de Potasio (Prueba de Azul de Prusia): Es una prueba cualitativa para detectar la presencia de hierro libre. Se aplica una solución que reacciona con el hierro formando una mancha azul. Si no hay mancha azul, la pasivación es exitosa.
• Prueba de Sulfato de Cobre (ASTM A380/A967): Se aplica una solución de sulfato de cobre. Si hay hierro libre, el cobre se depositará sobre la superficie del acero inoxidable, indicando una pasivación incompleta.
• Prueba de Alta Humedad (ASTM A967): La pieza se expone a una atmósfera con alta humedad (100% HR) a una temperatura elevada (por ejemplo, 49°C) durante un período prolongado (24-72 horas). Si aparece óxido, la pasivación es deficiente.
• Prueba de Niebla Salina (ASTM B117): Una prueba más agresiva donde la pieza se expone a una niebla de solución salina. Se utiliza para evaluar la resistencia a la corrosión en ambientes muy agresivos.
• Medición del Potencial Electroquímico: Se mide el potencial de la superficie en un electrolito. Un potencial más positivo indica una mejor pasivación.

Tabla Comparativa: Ácido Nítrico vs. Ácido Cítrico

Preguntas Frecuentes sobre la Pasivación del Acero Inoxidable

¿Es siempre necesaria la pasivación del acero inoxidable?

No siempre, pero es altamente recomendable para la mayoría de las aplicaciones críticas donde la resistencia a la corrosión es primordial. Si el acero se utiliza en un entorno benigno, no está expuesto a contaminantes ferrosos y no requiere una limpieza o higiene extrema, podría no ser estrictamente necesario. Sin embargo, para componentes en industrias como la alimentaria, farmacéutica, médica, naval o química, la pasivación es esencial para garantizar la longevidad y la seguridad.

¿Cuánto tiempo dura la capa pasiva?

La duración de la capa pasiva depende de varios factores, incluyendo el grado de acero inoxidable, la calidad de la pasivación inicial, el entorno al que está expuesto el material y la frecuencia de limpieza. Una capa pasiva bien formada en un acero de alta calidad (como el 316L) en un entorno moderado puede durar muchos años o incluso décadas. Sin embargo, la exposición a ambientes agresivos (cloruros, ácidos fuertes), abrasión o daños mecánicos puede comprometer la capa, requiriendo una repaivación periódica o después de reparaciones.

¿Puedo pasivar acero inoxidable en casa?

Aunque el ácido cítrico es menos peligroso que el nítrico, la pasivación es un proceso químico que debe realizarse con conocimiento técnico, equipo adecuado y siguiendo estrictas normas de seguridad. La incorrecta manipulación de ácidos, la falta de una limpieza previa adecuada o un enjuague insuficiente pueden llevar a resultados ineficaces o incluso dañar el material. Para resultados profesionales y seguros, se recomienda encarecidamente recurrir a empresas especializadas o profesionales cualificados.

¿Cuál es la diferencia entre decapado y pasivación?

El decapado (pickling) es un proceso más agresivo que utiliza ácidos fuertes (a menudo una mezcla de ácido nítrico y fluorhídrico) para eliminar óxidos pesados, escamas de soldadura y una capa superficial de metal. Su propósito principal es limpiar la superficie de contaminantes gruesos y óxidos. La pasivación, por otro lado, es un tratamiento más suave que se enfoca en eliminar el hierro libre y promover la formación de la capa protectora de cromo-óxido, sin remover una capa significativa de metal base. El decapado a menudo se realiza antes de la pasivación si la superficie está muy contaminada.

¿Qué sucede si el acero inoxidable no se pasiva correctamente?

Si la pasivación no se realiza correctamente, el hierro libre y otros contaminantes permanecerán en la superficie. Esto puede llevar a la aparición de óxido rojizo (corrosión ferrosa) en la superficie del acero inoxidable. Este óxido no solo es antiestético, sino que también puede iniciar picaduras y otras formas de corrosión que degradan la integridad del material con el tiempo. En aplicaciones críticas, esto puede resultar en fallas del componente, contaminación del producto (en industrias alimentarias o farmacéuticas) o riesgos para la seguridad.

En resumen, la pasivación es un pilar fundamental en la fabricación y mantenimiento de componentes de acero inoxidable. Al comprender los diferentes métodos, sus ventajas y desventajas, y los factores que influyen en el proceso, los profesionales pueden asegurar que sus productos no solo cumplan con las expectativas de rendimiento, sino que también ofrezcan una durabilidad y resistencia a la corrosión excepcionales a lo largo de su vida útil. Elegir el método de pasivación adecuado y seguir las mejores prácticas es una inversión que se traduce en mayor fiabilidad, menores costos de mantenimiento y una mayor confianza en el material.

Si quieres conocer otros artículos parecidos a Pasivación del Acero Inoxidable: Métodos Clave puedes visitar la categoría Acero.
