Acero Inoxidable Martensítico: Propiedades y Usos

El acero inoxidable es una maravificación de la metalurgia moderna, conocido globalmente por su inherente resistencia a la corrosión. Dentro de su vasta familia, el acero inoxidable martensítico se distingue por un conjunto de propiedades únicas que lo hacen indispensable en diversas aplicaciones industriales y domésticas. A diferencia de otros tipos, este acero se caracteriza por su capacidad de ser endurecido mediante tratamiento térmico, lo que le confiere una resistencia y dureza excepcionales, aunque con una moderada resistencia a la corrosión en comparación con sus primos austeníticos.

La clave de las propiedades del acero inoxidable martensítico reside en su composición química y en las transformaciones microestructurales que puede experimentar. Este artículo explorará en profundidad las características de este material robusto, desde su composición fundamental hasta sus propiedades mecánicas y térmicas, incluyendo el crucial punto de fusión, y cómo los procesos de tratamiento térmico lo transforman en una aleación de alto rendimiento.

¿Qué es el Acero Inoxidable Martensítico?

El acero inoxidable martensítico es una aleación de acero que se basa principalmente en cromo, pero se distingue por tener niveles de carbono significativamente más altos, que pueden alcanzar hasta el 1% en masa. Esta particularidad en su composición lo asemeja a los aceros ferríticos en su base de cromo, pero es el carbono elevado lo que le confiere la habilidad de ser endurecido y templado de manera similar a los aceros al carbono y de baja aleación. Su contenido de cromo generalmente oscila entre el 12% y el 14%, y a menudo incluye entre 0.2% y 1% de molibdeno, aunque carece de cantidades significativas de níquel.

Las características distintivas del acero inoxidable martensítico incluyen una resistencia a la corrosión que, si bien es moderada en comparación con otros grados de acero inoxidable, es suficiente para muchas aplicaciones. Sin embargo, su principal fortaleza radica en su dureza y resistencia mecánicas. Son materiales inherentemente duros, fuertes y, en ocasiones, ligeramente quebradizos, especialmente si no se someten a un revenido adecuado después del endurecimiento. Una propiedad fundamental que los diferencia del acero inoxidable austenítico es que los aceros martensíticos son magnéticos, lo que permite su inspección no destructiva mediante métodos de partículas magnéticas.

La Pasivación: Clave de la Resistencia a la Corrosión

La resistencia del acero inoxidable a los agentes corrosivos se basa en el fenómeno de la pasivación. Este proceso implica la formación de una fina capa protectora de óxido de cromo en la superficie del metal cuando está expuesto al oxígeno. Para que esta capa pasiva se forme y se mantenga estable, la aleación de hierro-cromo debe contener un mínimo de aproximadamente 10.5% en peso de cromo. Por debajo de este umbral, la pasividad es imposible. El cromo no solo contribuye a la resistencia a la corrosión, sino que también actúa como un elemento endurecedor, mejorando las propiedades mecánicas cuando se combina con otros elementos.

Transformando el Acero: El Tratamiento Térmico Martensítico

Una de las propiedades más valiosas del acero inoxidable martensítico es su capacidad de ser endurecido y templado a través de un proceso de tratamiento térmico cuidadosamente controlado. Los mecanismos metalúrgicos implicados en las transformaciones martensíticas son análogos a los utilizados para endurecer aceros aleados y al carbono, aunque adaptados a la composición específica de estas aleaciones inoxidables. El tratamiento térmico generalmente se realiza en tres pasos fundamentales:

Austenitización

Este es el primer paso, donde el acero se calienta a una temperatura elevada, típicamente en el rango de 980°C a 1050°C, dependiendo del grado específico de la aleación. Durante la austenitización, la microestructura del acero se transforma en austenita, que es una fase cristalina cúbica centrada en las caras (FCC). Esta fase es crucial porque permite que el carbono se disuelva en la matriz del acero, preparándolo para la posterior transformación.

Temple

Una vez que el acero ha sido austenitizado, se procede al temple. Este paso implica un enfriamiento rápido desde la temperatura de austenitización. Las aleaciones de acero inoxidable martensítico pueden templarse utilizando diversos medios, como aire en reposo, vacío de presión positiva o temple en aceite interrumpido. El enfriamiento rápido provoca que la austenita se transforme en martensita, una estructura cristalina tetragonal centrada en el cuerpo (BCT). La martensita es extremadamente dura y, en su estado recién templado, suele ser demasiado frágil para la mayoría de las aplicaciones prácticas.

Revenido

Para mitigar la fragilidad inherente de la martensita y mejorar la tenacidad del material, se realiza un proceso de revenido. Esto implica recalentar el acero a una temperatura más baja, generalmente alrededor de 500°C, mantenerlo a esa temperatura durante un período y luego enfriarlo al aire. El revenido reduce la dureza pero aumenta significativamente la ductilidad y la resistencia al impacto. A medida que aumenta la temperatura de revenido, disminuyen el límite elástico y la resistencia máxima a la tracción, mientras que aumentan el alargamiento y la resistencia al impacto, optimizando el equilibrio entre dureza y tenacidad para la aplicación deseada.

Propiedades Clave del Acero Inoxidable Martensítico

Las propiedades de los materiales son fundamentales para determinar su idoneidad para diversas aplicaciones. En el caso del acero inoxidable martensítico, sus características mecánicas y térmicas son de particular interés debido a su uso en entornos exigentes.

Propiedades Mecánicas

Los materiales son seleccionados por sus combinaciones deseables de características mecánicas. Para aplicaciones estructurales, estas propiedades son cruciales y los ingenieros deben considerarlas a fondo.

Resistencia a la Tracción

La resistencia a la tracción es la máxima tensión que un material puede soportar antes de fracturarse bajo una carga de tracción. Para el acero inoxidable martensítico grado AISI 440C, la resistencia máxima a la tracción es de aproximadamente 760 MPa. Es importante destacar que, en el rango más alto de carbono y en condiciones de endurecimiento y ligero revenido, algunos grados martensíticos pueden desarrollar una resistencia a la tracción de hasta 1.600 MPa, aunque esto suele ir acompañado de una ductilidad reducida. Esta propiedad se mide en la curva de tensión-deformación y representa el punto más alto de tensión que puede soportar una estructura en tensión antes de que comience el fenómeno de estricción o 'cuello' en materiales dúctiles.

Límite de Elasticidad

El límite elástico es el punto en la curva de tensión-deformación donde un material comienza a deformarse plásticamente, es decir, de forma permanente. Antes de este punto, el material se deformará elásticamente y volverá a su forma original al retirar la tensión. Para el acero inoxidable martensítico grado 440C, el límite elástico es de aproximadamente 450 MPa. Una vez superado este límite, una parte de la deformación será permanente e irreversible.

Módulo de Young

El Módulo de Young, también conocido como módulo de elasticidad, mide la rigidez de un material, es decir, su resistencia a la deformación elástica. Se define como la relación entre la tensión y la deformación en la región elástica lineal. Para el acero inoxidable martensítico grado 440C, el Módulo de Young es de 200 GPa. Este valor indica cuánto se deformará un material bajo una carga determinada antes de alcanzar su límite de elasticidad.

Dureza Brinell

La dureza es una propiedad que describe la capacidad de un material para resistir la indentación de la superficie, la abrasión o el rayado. Para el acero inoxidable martensítico grado 440C, la dureza Brinell es de aproximadamente 270 BHN. La prueba de dureza Brinell implica forzar un indentador esférico de material duro, como una bola de acero o carburo de tungsteno, sobre la superficie del metal bajo una carga específica. El diámetro de la impresión resultante se mide para calcular el número de dureza Brinell.

Propiedades Térmicas

Las propiedades térmicas son cruciales para entender cómo los materiales reaccionan a los cambios de temperatura y a la aplicación de calor.

Punto de Fusión del Acero Inoxidable Martensítico

El punto de fusión es la temperatura a la cual una sustancia cambia de fase de sólido a líquido. Para el acero inoxidable martensítico, específicamente el grado 440C, el punto de fusión es de alrededor de 1450°C. Este punto de fusión relativamente alto es una característica importante que permite su uso en aplicaciones donde se requiere resistencia a temperaturas elevadas, aunque su límite de servicio suele estar definido por sus propiedades mecánicas a alta temperatura más que por su punto de fusión.

Conductividad Térmica

La conductividad térmica mide la capacidad de un material para transferir calor por conducción. Para el acero inoxidable martensítico grado 440C, la conductividad térmica es de 24 W/(mK). Esta propiedad es importante en aplicaciones donde la disipación o el aislamiento del calor son críticos.

Capacidad Calorífica

La capacidad calorífica específica es la cantidad de calor necesaria para elevar la temperatura de una unidad de masa de una sustancia en un grado Celsius. Para el acero inoxidable martensítico, el grado 440C tiene una capacidad calorífica de 460 J/gK. Esta propiedad es relevante para entender cómo el material almacena y libera energía térmica.

Grados Comunes y Aplicaciones

Un grado de acero inoxidable martensítico muy común es el AISI 440C. Este acero se caracteriza por contener entre 16% y 18% de cromo y entre 0.95% y 1.2% de carbono. El 440C es un acero inoxidable martensítico con alto contenido de carbono, lo que le confiere una alta resistencia, una moderada resistencia a la corrosión y una excelente dureza y resistencia al desgaste. Debido a estas propiedades, el acero inoxidable de grado 440C se utiliza en una variedad de aplicaciones exigentes, tales como:

• Bloques de calibre
• Cubiertos de alta calidad
• Rodamientos de bolas y pistas
• Moldes y matrices
• Cuchillos y herramientas de corte

Otro ejemplo mencionado es el X46Cr13, que también es un acero inoxidable martensítico utilizado en aplicaciones similares que requieren alta dureza y resistencia al desgaste.

Tabla de Propiedades Típicas del Acero Inoxidable Martensítico (Grado 440C)

Preguntas Frecuentes sobre el Acero Inoxidable Martensítico

¿Cuál es el punto de fusión del acero inoxidable martensítico?

El punto de fusión del acero inoxidable martensítico, específicamente para el grado AISI 440C, es de aproximadamente 1450°C. Esta temperatura elevada es un indicador de su estabilidad térmica, aunque sus límites prácticos de uso suelen estar definidos por la degradación de sus propiedades mecánicas a temperaturas más bajas que su punto de fusión.

¿Por qué el acero inoxidable martensítico es magnético?

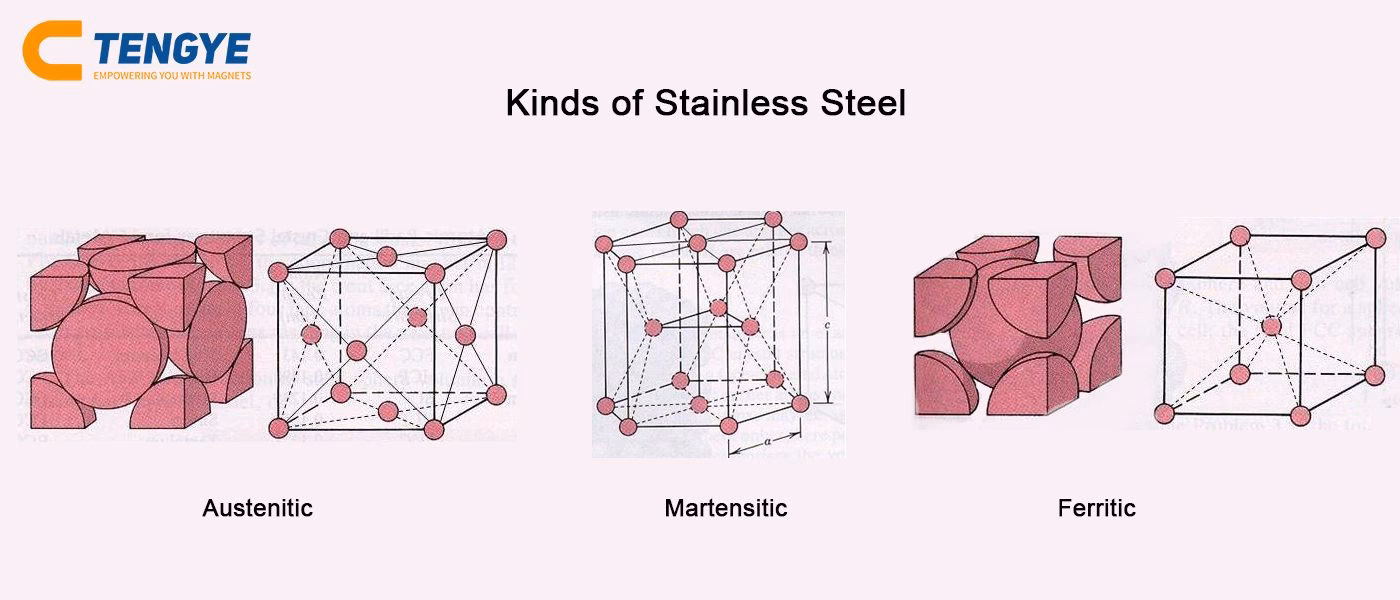

El acero inoxidable martensítico es magnético debido a su estructura cristalina. A diferencia de los aceros inoxidables austeníticos, que tienen una estructura cúbica centrada en las caras (FCC) no magnética, los aceros martensíticos poseen una estructura tetragonal centrada en el cuerpo (BCT) o cúbica centrada en el cuerpo (BCC), que es ferromagnética. Esta característica permite su fácil identificación y separación de otros tipos de aceros inoxidables, así como su inspección mediante métodos magnéticos.

¿Qué aplicaciones tiene el acero inoxidable martensítico?

Gracias a su alta dureza, resistencia y capacidad de mantener un filo, el acero inoxidable martensítico es ampliamente utilizado en aplicaciones que requieren resistencia al desgaste y capacidad de corte. Esto incluye la fabricación de cubiertos, cuchillos, herramientas de corte, rodamientos de bolas, moldes, matrices y bloques de calibre, donde la precisión y la durabilidad son críticas.

¿Cómo se endurece el acero inoxidable martensítico?

El acero inoxidable martensítico se endurece mediante un proceso de tratamiento térmico que consta de tres pasos principales: austenitización, temple y revenido. La austenitización calienta el acero a una alta temperatura para formar austenita. El temple enfría rápidamente el acero, transformando la austenita en martensita, una fase muy dura pero frágil. Finalmente, el revenido recalienta el acero a una temperatura más baja para reducir su fragilidad y mejorar su tenacidad, manteniendo una alta dureza.

¿Es el acero inoxidable martensítico resistente a la corrosión?

El acero inoxidable martensítico ofrece una resistencia a la corrosión moderada. Si bien contiene suficiente cromo (generalmente entre 12% y 14%) para formar la capa pasiva protectora, su mayor contenido de carbono y la ausencia de níquel en cantidades significativas lo hacen menos resistente a la corrosión que los aceros inoxidables austeníticos o ferríticos en ciertos entornos, especialmente en condiciones altamente corrosivas o en presencia de cloruros.

¿Cuál es la resistencia a la tracción del acero inoxidable martensítico?

La resistencia a la tracción del acero inoxidable martensítico varía según el grado y el tratamiento térmico. Para un grado común como el AISI 440C, la resistencia a la tracción es de aproximadamente 760 MPa. Sin embargo, en condiciones de alto carbono y un revenido ligero, algunos aceros inoxidables martensíticos pueden alcanzar resistencias a la tracción de hasta 1.600 MPa, lo que los convierte en materiales extremadamente fuertes para aplicaciones de alta carga.

Si quieres conocer otros artículos parecidos a Acero Inoxidable Martensítico: Propiedades y Usos puedes visitar la categoría Acero.
