Estrobos de Acero: Guía Completa para Elevación Segura

En el vasto mundo de la elevación y el transporte de cargas pesadas, la seguridad y la eficiencia son pilares fundamentales. Entre las herramientas más confiables y versátiles para esta tarea, los estrobos de acero se destacan como elementos indispensables. Estos componentes, a menudo subestimados, son la espina dorsal de innumerables operaciones industriales, de construcción y logísticas, garantizando que toneladas de material puedan ser movidas de un punto a otro con la máxima fiabilidad. Pero, ¿qué es exactamente un estrobo de acero y por qué su diseño y fabricación son cruciales para la integridad de cualquier proyecto?

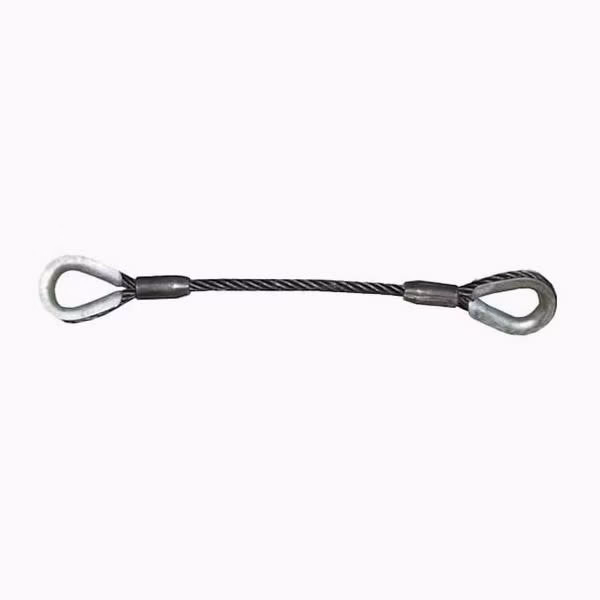

¿Qué es un Estrobo de Acero?

Un estrobo de acero, también conocido como eslinga de cable de acero, es un dispositivo de elevación diseñado específicamente para conectar una carga a un equipo de izaje, como una grúa o un polipasto. Se compone principalmente de un cable de acero, al cual se le han formado lazos o "ojos" en sus extremos, generalmente mediante el uso de casquillos o prensas, para permitir su acoplamiento a ganchos, grilletes u otros accesorios de elevación. Su función primordial es proporcionar un vínculo fuerte y seguro entre el equipo de elevación y la carga, distribuyendo el peso de manera uniforme y resistiendo las fuerzas de tensión generadas durante el levantamiento.

Estos elementos son fabricados bajo estrictos estándares de calidad para asegurar su rendimiento y, lo que es más importante, la seguridad de las personas y los bienes involucrados. La elección de un estrobo de acero adecuado depende de múltiples factores, incluyendo el peso de la carga, el ángulo de trabajo y las condiciones ambientales, todos los cuales deben ser evaluados meticulosamente para prevenir accidentes y garantizar una operación fluida.

Componentes y Construcción de un Estrobo de Acero de Calidad

La resistencia y durabilidad de un estrobo de acero radican en la calidad de sus componentes y en su meticuloso proceso de fabricación. Un estrobo de acero que cumple con los más altos estándares, como los producidos bajo la norma europea DIN EN 13414, incorpora características específicas que lo diferencian:

Material del Cable: Acero Galvanizado Tipo “D” y AAEM

• El corazón del estrobo es el cable de acero. Aquellos de alta calidad utilizan acero galvanizado tipo “D”, lo que significa que ha sido sometido a un proceso de galvanización para protegerlo contra la corrosión, aumentando significativamente su vida útil, especialmente en ambientes húmedos o salinos.
• Además, se emplea cable de ACERO ARADO EXTRAMEJORADO (AAEM). Este tipo de acero se caracteriza por su excepcional resistencia a la tracción y su capacidad para soportar cargas extremas, superando a otros grados de acero en términos de robustez y fiabilidad.

Construcción del Cable: 6 x 37

La configuración del cable es fundamental para su flexibilidad y resistencia. La construcción "6 x 37" es una de las más comunes y versátiles para estrobos de elevación. Esto significa que el cable está compuesto por 6 torones (o hebras), y cada torón, a su vez, está formado por 37 alambres individuales. Esta estructura proporciona una excelente combinación de flexibilidad, necesaria para enrollarse y adaptarse a las cargas, y una gran resistencia a la abrasión y la fatiga, lo que contribuye a su durabilidad a largo plazo.

Alma del Cable: Alma de Fibra

El "alma" es el núcleo central del cable de acero y puede ser de fibra (AF) o de acero (AC). En el caso de muchos estrobos de elevación, se utiliza un Alma de Fibra. Esta fibra, generalmente sintética, proporciona una base flexible para los torones, permitiendo que el cable se ajuste mejor a las poleas y se adapte a diferentes formas de carga. Además, el alma de fibra retiene el lubricante aplicado durante la fabricación, lo que ayuda a reducir la fricción interna entre los alambres y torones, prolongando la vida útil del estrobo.

Casquillos Cónicos de Aluminio y Rozaderas G-414

• Casquillos Cónicos de Aluminio: Son los elementos utilizados para formar los lazos o "ojos" en los extremos del estrobo. Se prensan hidráulicamente sobre el cable, garantizando una unión extremadamente fuerte y segura que no se deslizará bajo carga. Su forma cónica ayuda a distribuir la tensión de manera uniforme en el ojo.
• Rozaderas G-414 para Trabajo Pesado: También conocidas como guardacabos, son piezas metálicas (generalmente de acero galvanizado) que se insertan dentro del ojo del estrobo. Su función principal es proteger el cable del desgaste por fricción y abrasión cuando se conecta a otros componentes, como ganchos o grilletes, especialmente bajo cargas pesadas. Las rozaderas G-414 están diseñadas para ofrecer una protección superior en aplicaciones exigentes.

Estándares de Calidad y Seguridad: La Norma DIN EN 13414 y el Factor de Seguridad

La fabricación y certificación de estrobos de acero se rige por estrictas normativas internacionales para asegurar su desempeño y, sobre todo, la seguridad de las operaciones. La norma europea DIN EN 13414 es un referente clave en este aspecto.

• Certificación DIN EN 13414: Esta norma especifica los requisitos de seguridad para los estrobos de cable de acero para fines generales de elevación. Su cumplimiento garantiza que el estrobo ha sido diseñado, fabricado y probado siguiendo los más altos estándares de la industria, asegurando su idoneidad para las tareas de elevación más exigentes.
• Factor de Seguridad de 5:1: Uno de los aspectos más críticos de la seguridad es el factor de seguridad. Para los estrobos de acero, un factor de seguridad de 5 a 1 es estándar. Esto significa que la carga de rotura mínima garantizada del estrobo es al menos cinco veces mayor que su carga máxima de trabajo (WLL - Working Load Limit). Por ejemplo, si un estrobo tiene una WLL de 1 tonelada, su carga de rotura mínima será de 5 toneladas. Este margen de seguridad es vital para absorber sobrecargas inesperadas, choques o errores de cálculo, minimizando el riesgo de fallas catastróficas.
• Marbete Metálico para Trazabilidad: Cada estrobo de acero fabricado con altos estándares lleva un marbete metálico. Este marbete contiene información crucial como la carga máxima de trabajo (WLL), el diámetro, la longitud, el número de serie del fabricante, la fecha de fabricación y la norma bajo la cual fue certificado (ej. DIN EN 13414). Esta información es fundamental para la rastreabilidad del producto, permitiendo su seguimiento a lo largo de su vida útil y facilitando las inspecciones periódicas y la identificación de estrobos que han excedido su vida útil o que requieren mantenimiento.
• Pruebas de Carga de Tensión 2:1: A solicitud del cliente, los estrobos pueden ser sometidos a pruebas de carga de tensión con una relación de 2:1. Esto implica someter el estrobo a una carga que es el doble de su carga máxima de trabajo, pero sin llegar a su punto de rotura. Estas pruebas verifican la integridad estructural del estrobo antes de su uso, ofreciendo una capa adicional de confianza en su rendimiento.

Ventajas de Utilizar Estrobos de Acero en Operaciones de Elevación

Los estrobos de acero ofrecen una serie de ventajas significativas que los convierten en la opción preferida para muchas aplicaciones de elevación de carga:

• Alta Resistencia a la Tracción: Su principal ventaja es su capacidad para soportar cargas extremadamente pesadas, gracias a las propiedades del acero y a su construcción multifilar.
• Durabilidad y Larga Vida Útil: Fabricados con acero de alta calidad y con protección galvanizada, son altamente resistentes a la abrasión, el desgaste y la corrosión, lo que se traduce en una vida útil prolongada, incluso en entornos industriales agresivos.
• Resistencia a Temperaturas Extremas: A diferencia de las eslingas sintéticas, los estrobos de acero mantienen su integridad y capacidad de carga en un rango más amplio de temperaturas, tanto altas como bajas.
• Flexibilidad Controlada: La construcción de múltiples torones y alambres, como la 6x37, les otorga una flexibilidad suficiente para adaptarse a la forma de la carga y facilitar su manipulación, sin comprometer su resistencia.
• Facilidad de Inspección: Los signos de desgaste, alambres rotos o deformaciones son generalmente visibles a simple vista, lo que facilita las inspecciones regulares y la detección temprana de daños, contribuyendo a la seguridad.
• Versatilidad: Pueden utilizarse en una amplia variedad de configuraciones de elevación (vertical, en lazo, en canasta) y con diversos tipos de cargas, desde maquinaria pesada hasta materiales de construcción.

Cómo Seleccionar el Estrobo de Acero Adecuado

La selección del estrobo de acero correcto es un paso crítico para garantizar la seguridad y eficiencia de cualquier operación de elevación. No se trata solo de elegir cualquier estrobo, sino de identificar el que mejor se adapte a las necesidades específicas de la carga y el entorno de trabajo. Los factores clave a considerar incluyen:

• El Peso de la Carga a Levantar: Este es el factor más fundamental. El estrobo seleccionado debe tener una Carga Máxima de Trabajo (WLL) igual o superior al peso de la carga. Siempre se debe aplicar un margen de seguridad adicional.
• El Ángulo de Trabajo del Estrobo: El ángulo en el que los ramales del estrobo se separan al levantar la carga tiene un impacto directo en la tensión que soporta cada ramal. Cuanto mayor sea el ángulo (más abiertos los ramales), mayor será la tensión sobre cada uno, lo que reduce la capacidad de carga efectiva del estrobo. Es fundamental consultar tablas de reducción de carga por ángulo para calcular la WLL real en la configuración deseada.
• Tipo de Carga y su Superficie: Cargas con bordes afilados o superficies abrasivas pueden requerir protección adicional en el estrobo, como protectores de esquina o mangas, para prevenir daños.
• Condiciones Ambientales: Considere la exposición a la humedad, productos químicos, temperaturas extremas o ambientes corrosivos. El galvanizado y el tipo de acero (AAEM) son cruciales para la resistencia en estos entornos.
• Configuración de Elevación: La forma en que se va a levantar la carga (vertical, en lazo, en canasta, con múltiples ramales) influirá en el tipo y la longitud del estrobo necesario.
• Diámetro y Longitud: Deben ser adecuados para la carga y la altura de elevación. Un diámetro mayor generalmente implica mayor capacidad de carga.

Es indispensable que la persona encargada de la selección tenga un conocimiento profundo de las tablas de carga, los factores de reducción por ángulo y las normativas de seguridad aplicables para evitar cualquier riesgo.

Mantenimiento e Inspección de Estrobos de Acero

Para prolongar la vida útil y, sobre todo, garantizar la seguridad de los estrobos de acero, es esencial implementar un programa riguroso de mantenimiento e inspección. Un estrobo es una herramienta de seguridad; su falla puede tener consecuencias catastróficas.

• Inspección Visual Diaria: Antes de cada uso, el operador debe realizar una inspección visual rápida para detectar signos obvios de daño, como alambres rotos, dobleces, aplastamientos, corrosión excesiva, o deformaciones en los ojos o casquillos.
• Inspecciones Periódicas Detalladas: Un profesional calificado debe realizar inspecciones más exhaustivas a intervalos regulares (generalmente mensual o trimestral, dependiendo de la intensidad de uso y las regulaciones locales). Estas inspecciones incluyen mediciones de diámetro, revisión de lubricación, y una búsqueda minuciosa de cualquier indicio de deterioro.
• Criterios de Retiro: Un estrobo debe ser retirado inmediatamente del servicio si presenta alguno de los siguientes defectos:
  • Alambres rotos en número excesivo (según la norma, por ejemplo, 6 alambres rotos aleatorios en un torón o 3 alambres rotos en un solo torón).
  • Reducción significativa del diámetro nominal del cable.
  • Corrosión severa que afecte la integridad del metal.
  • Deformaciones permanentes como cocas, aplastamientos, jaulas de pájaros o retorcimientos.
  • Daños en los casquillos, ojos o accesorios terminales (ganchos, grilletes).
  • Evidencia de exposición a calor excesivo (decoloración).
• Almacenamiento Adecuado: Los estrobos deben almacenarse en un lugar seco, limpio y bien ventilado, lejos de productos químicos corrosivos, humedad y temperaturas extremas. Deben colgarse o enrollarse de manera que no se formen cocas.
• Lubricación: La lubricación adecuada del cable de acero es crucial para reducir la fricción interna entre los alambres y proteger contra la corrosión.

Tabla Comparativa: Estrobos de Acero vs. Otros Tipos de Eslingas

Para entender mejor el papel de los estrobos de acero, es útil compararlos con otras opciones comunes en el mercado:

Como se observa, cada tipo de eslinga tiene sus propias fortalezas y debilidades, siendo los estrobos de acero una solución equilibrada y robusta para la mayoría de las aplicaciones de elevación de cargas pesadas.

Preguntas Frecuentes sobre Estrobos de Acero

¿Con qué frecuencia debo inspeccionar mis estrobos de acero?

Se recomienda una inspección visual diaria antes de cada uso por parte del operador. Además, un profesional calificado debe realizar inspecciones periódicas detalladas, al menos una vez al mes o trimestralmente, dependiendo de la intensidad del uso y las normativas locales.

¿Cuáles son los signos más comunes de un estrobo de acero dañado que requiere ser retirado del servicio?

Los signos incluyen alambres rotos (especialmente en grupos), reducción significativa del diámetro del cable, corrosión severa, cocas (dobleces permanentes), aplastamientos, jaulas de pájaros (separación de torones), o cualquier daño en los casquillos o accesorios terminales.

¿Puedo reparar un estrobo de acero dañado?

No. Los estrobos de acero dañados nunca deben repararse. Cualquier intento de reparación puede comprometer su integridad estructural y poner en riesgo la seguridad de la operación. Un estrobo dañado debe ser retirado inmediatamente del servicio y descartado de manera adecuada.

¿Por qué el factor de seguridad para estrobos de acero es 5:1?

El factor de seguridad de 5:1 (o 5 a 1) es un estándar de la industria que garantiza que la carga de rotura mínima del estrobo sea cinco veces mayor que su carga máxima de trabajo. Este margen de seguridad es crucial para compensar posibles sobrecargas dinámicas, errores de cálculo, desgaste gradual o cualquier otra condición imprevista que pudiera aumentar la tensión en el estrobo, minimizando el riesgo de una falla catastrófica.

¿Cómo afecta el ángulo de elevación a la capacidad de carga de un estrobo?

El ángulo de elevación es crítico. A medida que el ángulo entre los ramales del estrobo y la vertical aumenta (es decir, los ramales se abren más), la tensión en cada ramal aumenta significativamente, reduciendo la capacidad de carga efectiva total del estrobo. Por ejemplo, una eslinga que puede levantar 1000 kg en vertical, solo podrá levantar 866 kg con un ángulo de 60° (30° con la horizontal) y 500 kg con un ángulo de 90° (0° con la horizontal). Es fundamental consultar las tablas de capacidad de carga según el ángulo para cada estrobo.

Conclusión

Los estrobos de acero son mucho más que simples cables; son herramientas de ingeniería de precisión, diseñadas para soportar las fuerzas más exigentes en operaciones de elevación. Su fabricación bajo estrictas normas como la DIN EN 13414, el uso de materiales de alta calidad como el acero AAEM, y un factor de seguridad de 5:1, son testamento de su fiabilidad. Comprender sus componentes, ventajas, y los factores críticos para su selección y mantenimiento no solo optimiza la eficiencia de las operaciones, sino que, lo que es más importante, salvaguarda la vida de los trabajadores y la integridad de las cargas. Invertir en estrobos de calidad y asegurar su uso y cuidado adecuados es una decisión inteligente que se traduce directamente en un entorno de trabajo más seguro y productivo.
