Estampado de Acero: El Arte de Moldear Metal

El estampado de acero, conocido también como estampación, es un pilar fundamental en la manufactura moderna, un proceso industrial que permite transformar láminas de metal planas en complejas formas tridimensionales. Esta técnica milenaria, perfeccionada con la tecnología actual, es crucial para la producción de innumerables productos que utilizamos en nuestra vida diaria, desde componentes automotrices hasta electrodomésticos y estructuras de edificios.

En esencia, el estampado implica someter una lámina de material, en este caso acero, a una carga de compresión significativa entre dos elementos clave: los moldes o matrices. Estos moldes están diseñados con una forma específica que la lámina adoptará bajo la inmensa presión. El resultado es una pieza metálica con el dibujo o la forma deseada, replicable con una precisión asombrosa y a una velocidad que permite la producción en masa.

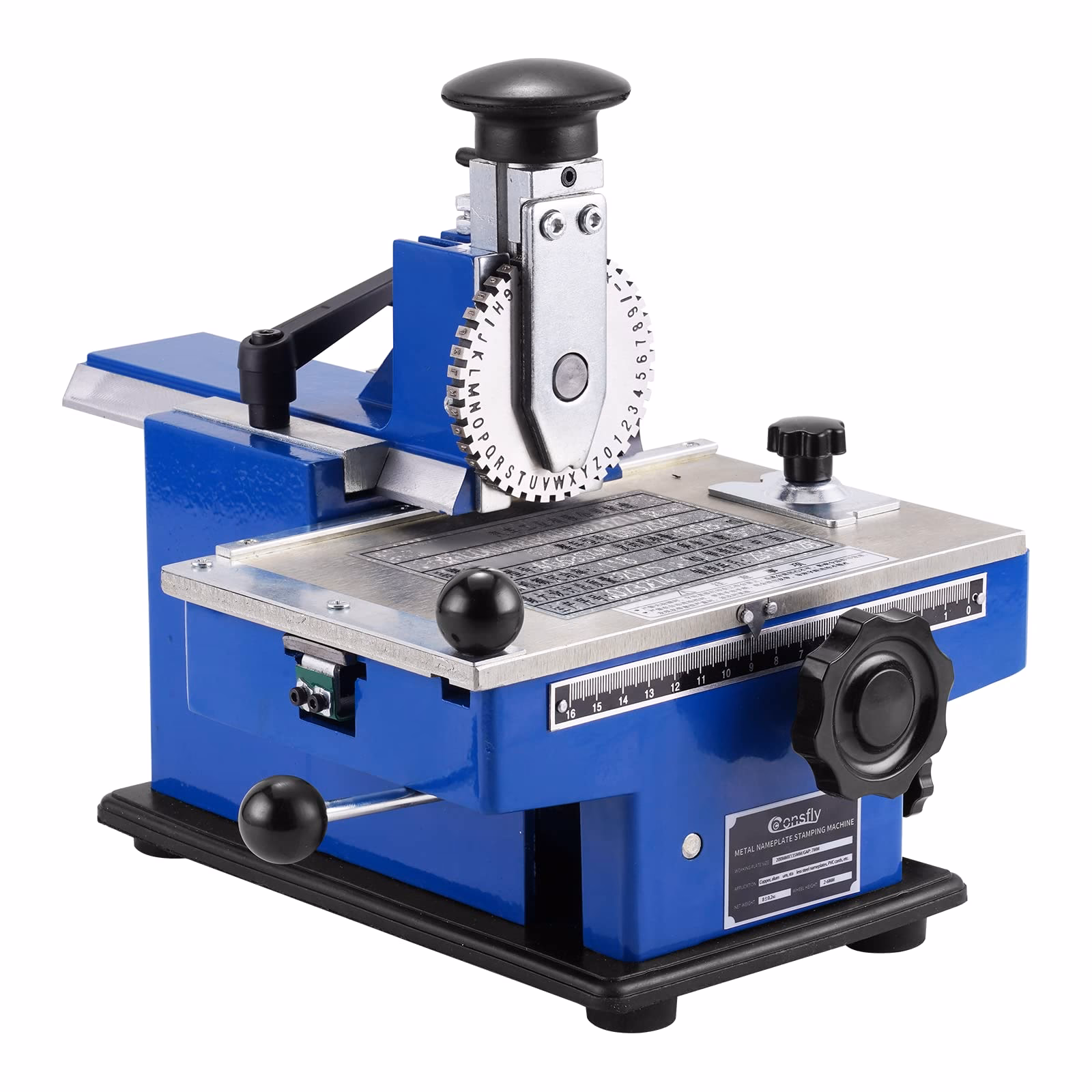

¿Qué es el Estampado al Acero? Una Mirada Profunda

Como se mencionó, el estampado al acero es un proceso de conformación que utiliza la compresión para modificar la forma de una lámina metálica. La lámina de acero se coloca entre dos matrices, una superior y una inferior. La matriz superior, a menudo llamada martillo o estampa superior, desciende con gran fuerza para presionar la lámina contra la matriz inferior, conocida como yunque o estampa inferior. La interacción entre estas dos piezas es lo que transfiere la forma al material.

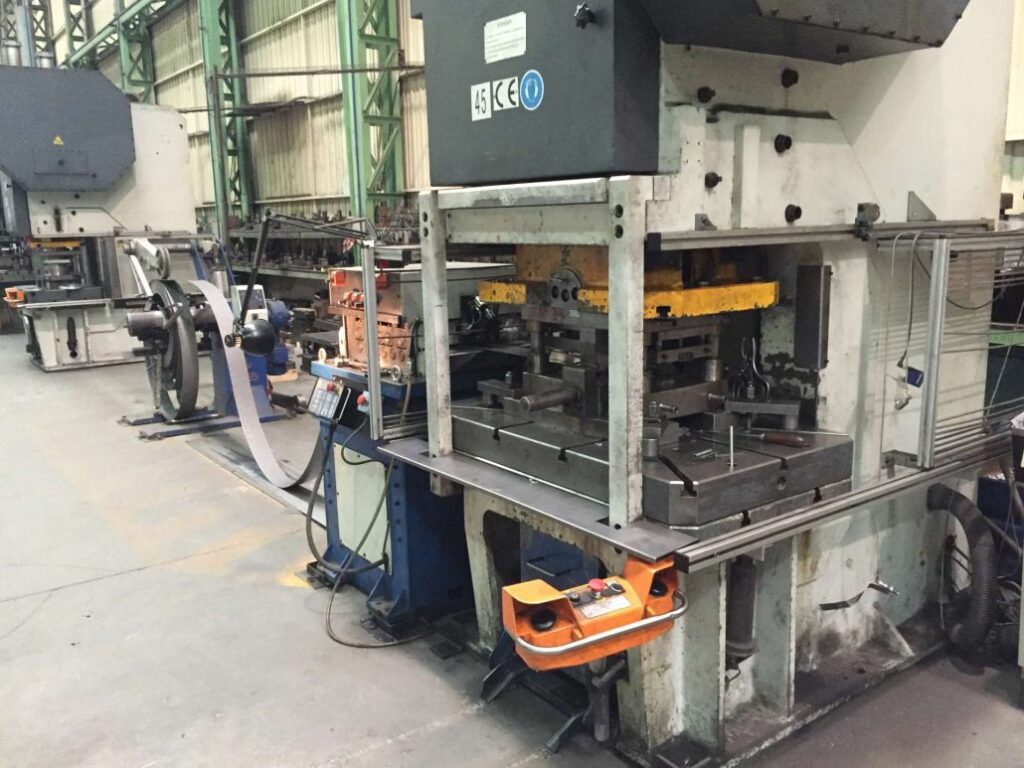

La carga necesaria para realizar el estampado puede aplicarse de diversas maneras. Las dos principales son de forma progresiva o de manera directa. La elección del método depende de la complejidad de la pieza, el volumen de producción y las propiedades del material. Para lograr esta compresión, se emplean diferentes tipos de prensas, que van desde las mecánicas tradicionales hasta las hidráulicas y las avanzadas prensas servoaccionadas, o incluso martillos mecánicos para ciertas aplicaciones específicas.

Las matrices, que son el corazón del proceso de estampado, están fabricadas con aceros de alta resistencia y dureza, capaces de soportar las enormes fuerzas y el desgaste continuo. Su diseño es crucial; deben ser extremadamente precisas para garantizar que cada pieza estampada sea idéntica a la anterior. La interacción entre la estampa superior y la inferior es un baile sincronizado de fuerza y forma, donde el material fluye y se deforma plásticamente para llenar el espacio negativo de las matrices.

Estampado en Caliente vs. Estampado en Frío: Una Decisión Clave

Una de las decisiones más importantes en el proceso de estampado es si se realizará en caliente o en frío. Cada método tiene sus propias ventajas y desventajas, y la elección depende en gran medida del tipo de pieza que se pretende fabricar, las propiedades mecánicas deseadas, el grosor del material y la complejidad de la forma.

Estampado en Caliente

El estampado en caliente implica calentar la lámina de acero a temperaturas elevadas, generalmente por encima de su temperatura de recristalización (alrededor de 700-900°C para la mayoría de los aceros). A estas temperaturas, el acero se vuelve mucho más maleable, lo que permite la deformación con menos fuerza y la creación de formas más complejas y de mayor tamaño. Una ventaja significativa es la reducción del efecto de springback (recuperación elástica del material después de la deformación), ya que el material es menos elástico en caliente. Además, puede mejorar la microestructura del acero, lo que a menudo resulta en una mayor resistencia y tenacidad en la pieza final. Sin embargo, este proceso requiere equipos de calentamiento, consume más energía y puede afectar el acabado superficial de la pieza, que a menudo necesita post-procesamiento.

Estampado en Frío

Por otro lado, el estampado en frío se realiza a temperatura ambiente. Este método es ideal para piezas que requieren alta precisión dimensional y un excelente acabado superficial. Al no haber calentamiento, se evitan problemas como la oxidación o la distorsión térmica. El estampado en frío también provoca el endurecimiento por deformación del material, lo que aumenta su resistencia y dureza, a menudo eliminando la necesidad de tratamientos térmicos adicionales. Sin embargo, para deformar el material en frío se requieren fuerzas mucho mayores, y hay un límite en la complejidad de las formas que se pueden lograr sin riesgo de fractura del material. El springback es también un factor más crítico a gestionar en el estampado en frío.

A continuación, una tabla comparativa de ambos métodos:

Productos y Aplicaciones del Estampado de Acero y Aluminio

El estampado es una técnica increíblemente versátil que se aplica a una vasta gama de productos y en diversas industrias. Si bien el acero es el material más comúnmente estampado debido a su resistencia y costo-efectividad, el aluminio y otras aleaciones también son procesadas mediante esta técnica, especialmente cuando se busca ligereza y resistencia a la corrosión.

Algunos de los productos más comunes que se benefician del estampado incluyen:

• Automoción: Esta es quizás la industria donde el estampado tiene el mayor impacto. Se producen componentes críticos como soportes de motor, cárteres, carcasas de motor (motor housing), elevadores de vidrio, componentes de radiador y aire acondicionado, así como una multitud de brackets y refuerzos para el chasis y el cofre. La capacidad de producir miles de piezas idénticas con alta resistencia es fundamental para la seguridad y eficiencia de los vehículos.
• Electrodomésticos: Carcasas de lavadoras, secadoras, refrigeradores, hornos y microondas, así como componentes internos, son frecuentemente estampados.
• Construcción: Componentes estructurales ligeros, anclajes, soportes y perfiles metálicos.
• Electrónica: Carcasas para dispositivos electrónicos, conectores y componentes internos de precisión.
• Herramientas y Maquinaria: Piezas para herramientas manuales y eléctricas, así como componentes de maquinaria industrial.
• Menaje del Hogar: Utensilios de cocina, fregaderos y otros artículos de uso diario.

La lista de aplicaciones es prácticamente interminable, superando los 500 números de parte en algunas empresas especializadas, lo que demuestra la versatilidad y la importancia estratégica de este proceso en la cadena de suministro global.

Ventajas Clave del Proceso de Estampado

El estampado se ha consolidado como un proceso de fabricación preferido por varias razones de peso:

• Alta Productividad: Permite la producción en masa de piezas a una velocidad extremadamente alta, lo que es esencial para satisfacer la demanda del mercado y reducir los tiempos de entrega.
• Rentabilidad: Para grandes volúmenes de producción, el costo por pieza estampada es muy bajo, lo que lo convierte en un método económico.
• Consistencia y Repetibilidad: Una vez que las matrices están diseñadas y ajustadas, cada pieza producida es prácticamente idéntica a la anterior, garantizando una alta calidad y uniformidad.
• Uso Eficiente del Material: El proceso puede diseñarse para minimizar el desperdicio de material, especialmente con técnicas de anidamiento inteligentes.
• Propiedades Mecánicas Mejoradas: El estampado en frío, en particular, puede inducir el endurecimiento por deformación, lo que aumenta la resistencia y dureza de la pieza sin necesidad de tratamientos térmicos adicionales.
• Versatilidad de Formas: Es posible crear una amplia gama de formas, desde piezas planas hasta complejas geometrías tridimensionales con características como agujeros, bridas y nervios.

Desafíos y Consideraciones en el Estampado de Acero

A pesar de sus muchas ventajas, el estampado no está exento de desafíos que los ingenieros y fabricantes deben abordar:

• Diseño de Matrices: La creación de matrices es un proceso complejo y costoso. Un diseño incorrecto puede llevar a defectos en las piezas, desgaste prematuro de las herramientas o ineficiencias.
• Propiedades del Material: La variabilidad en las propiedades del acero (espesor, dureza, límite elástico) puede afectar la calidad de las piezas estampadas.
• Springback: La recuperación elástica del material después de ser deformado puede causar que la pieza no mantenga la forma exacta de la matriz. Es un desafío constante que se compensa mediante el diseño de la matriz.
• Desgaste de la Herramienta: Las matrices están sometidas a enormes fuerzas y abrasión, lo que lleva a un desgaste inevitable. El mantenimiento y reemplazo de las matrices son costos operativos importantes.
• Defectos: Pueden aparecer defectos como arrugas, desgarros, grietas o adelgazamiento excesivo en áreas críticas si el proceso no está optimizado.
• Lubricación: Una lubricación adecuada es esencial para reducir la fricción entre la matriz y el material, prolongar la vida útil de la herramienta y mejorar la calidad de la superficie.

Preguntas Frecuentes sobre el Estampado de Acero

¿Qué tipo de aceros se pueden estampar?

Se pueden estampar una amplia variedad de aceros, incluyendo aceros al carbono (bajo, medio y alto), aceros inoxidables (austeníticos, ferríticos y martensíticos), aceros de alta resistencia y baja aleación (HSLA) y aceros avanzados de alta resistencia (AHSS). La elección depende de las propiedades mecánicas finales deseadas para la pieza.

¿Cuál es la diferencia entre estampado y troquelado?

El estampado es el proceso general de dar forma a una lámina de metal mediante compresión. El troquelado es un tipo específico de operación de estampado que implica cortar o perforar el material para crear agujeros o separar una pieza de la lámina base. El estampado puede incluir operaciones como el doblado, el embutido, el acuñado, además del troquelado.

¿Qué es el "springback" en el estampado y cómo se maneja?

El springback es el fenómeno por el cual un material elástico recupera parcialmente su forma original después de ser deformado plásticamente y de que se retira la fuerza. En el estampado, esto significa que una pieza puede no mantener el ángulo o la forma exacta de la matriz. Se maneja sobrediseñando la matriz (compensando el ángulo) o mediante el uso de procesos de estampado en caliente que reducen la elasticidad del material.

¿Por qué es importante la lubricación en el estampado?

La lubricación es crucial para reducir la fricción entre la lámina de metal y las matrices. Esto minimiza el desgaste de la herramienta, previene el rayado o la adhesión del material a las matrices (conocido como galling), facilita el flujo del material y mejora el acabado superficial de la pieza estampada. También ayuda a disipar el calor generado durante el proceso.

¿Qué tan precisos son los productos estampados?

Los productos estampados pueden alcanzar una alta precisión dimensional, especialmente en el estampado en frío. Con matrices bien diseñadas y procesos optimizados, se pueden lograr tolerancias muy ajustadas, a menudo en el rango de milésimas de pulgada o centésimas de milímetro, lo que los hace adecuados para componentes que requieren un ajuste preciso.

El Futuro del Estampado de Acero

El estampado de acero continúa evolucionando con los avances tecnológicos. La simulación por ordenador permite a los ingenieros predecir el comportamiento del material y optimizar el diseño de las matrices antes de la fabricación física, reduciendo costos y tiempos de desarrollo. La automatización y la robótica están integrando cada vez más las operaciones de estampado con otros procesos de fabricación, mejorando la eficiencia y la seguridad. Además, el desarrollo de nuevos aceros de ultra alta resistencia y la necesidad de componentes más ligeros y resistentes para vehículos eléctricos y otras industrias impulsan la innovación en técnicas y equipos de estampado.

En conclusión, el estampado al acero es mucho más que un simple proceso de conformado; es una disciplina ingenieril compleja y vital que moldea el mundo a nuestro alrededor. Su capacidad para producir piezas de alta calidad, resistencia y precisión a gran escala lo convierte en una tecnología insustituible en la manufactura moderna, y su continua evolución promete seguir siendo un motor clave de la innovación industrial.
